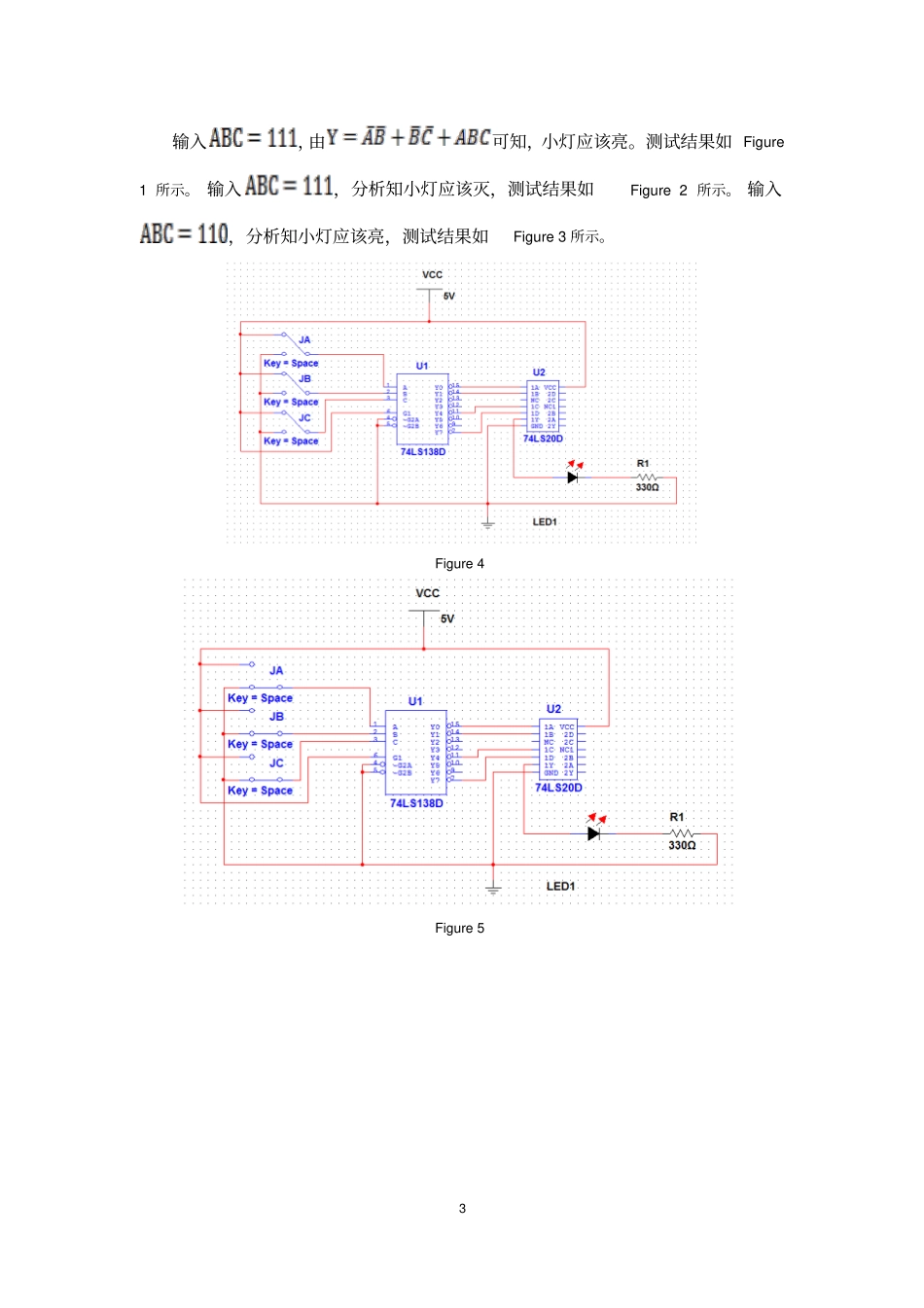

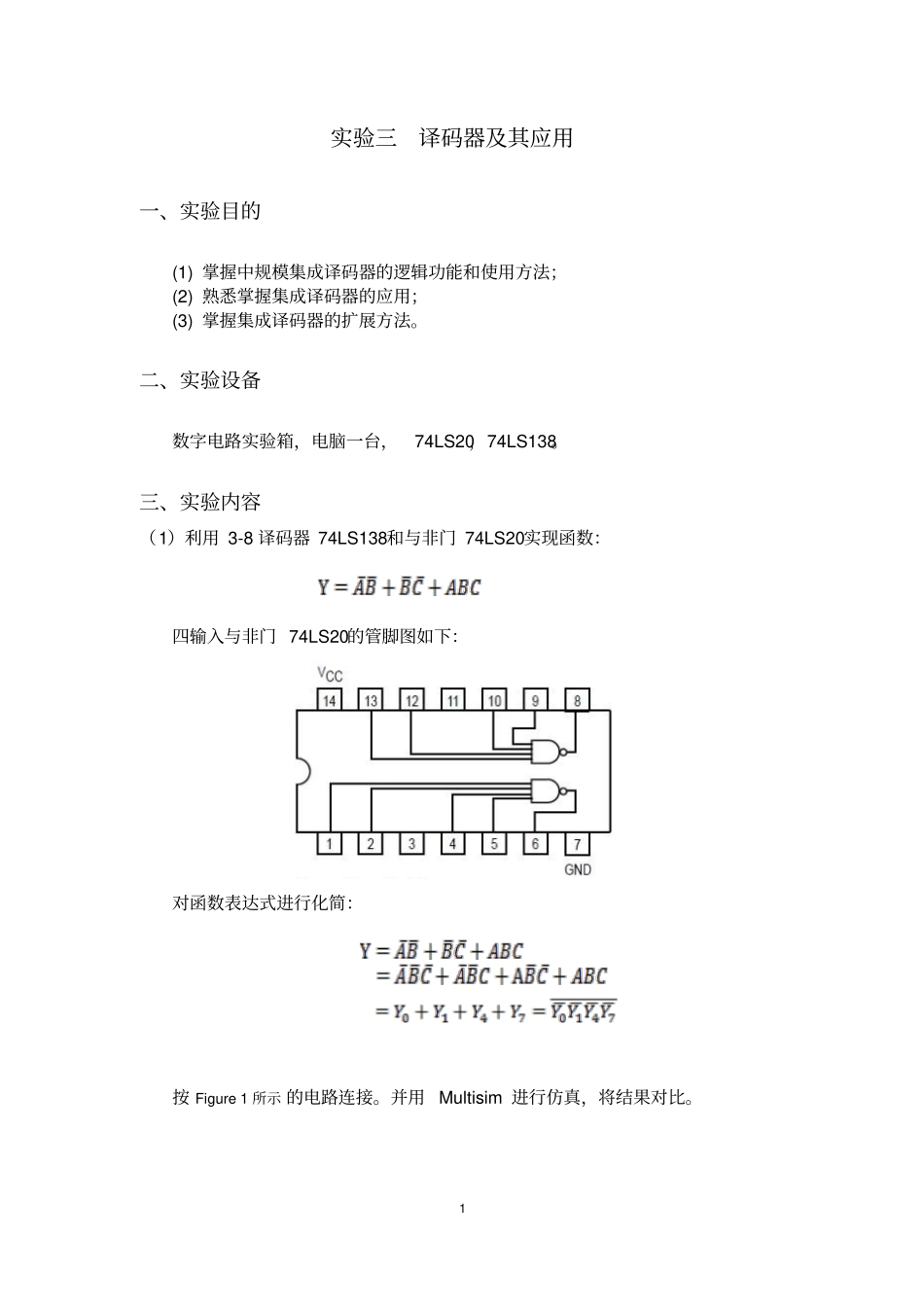

1实验三译码器及其应用一、实验目的(1)掌握中规模集成译码器的逻辑功能和使用方法；(2)熟悉掌握集成译码器的应用；(3)掌握集成译码器的扩展方法。二、实验设备数字电路实验箱，电脑一台，74LS20，74LS138。三、实验内容（1）利用3-8译码器74LS138和与非门74LS20实现函数：四输入与非门74LS20的管脚图如下：对函数表达式进行化简：按Figure1所示的电路连接。并用Multisim进行仿真，将结果对比。2Figure1(2)用两片74LS138组成4-16线译码器。因为要用两片3-8实现4-16译码器，输出端子数目刚好够用。而输入端只有三个，故要另用使能端进行片选使两片138译码器进行分时工作。而实验台上的小灯泡不够用，故只用一个灯泡，而用连接灯泡的导线测试，在各端子上移动即可。在multisim中仿真电路连接如Figure2所示（实验台上的电路没有接下面的两个8灯LED）：Figure2四、实验结果(1)利用3-8译码器74LS138和与非门74LS20实现函数。3输入，由可知，小灯应该亮。测试结果如Figure1所示。输入，分析知小灯应该灭，测试结果如Figure2所示。输入，分析知小灯应该亮，测试结果如Figure3所示。Figure4Figure54Figure6同理测试，得到结果列为下面的真值表：ABCY00010011010001101001101011001111与所要实现的逻辑功能相一致。(2)用两片74LS138组成4-16线译码器。进行测试，得到的结果列为真值表如下：G1ABC100001111111111111111001101111111111111110101101111111111111101111101111111111111100111101111111111111011111101111111111111011111101111111111111111111101111111100001111111101111111000111111111101111110010111111111101111100111111111111101111501001111111111110111010111111111111110110110111111111111110101111111111111111110在Multisim中测试，分别取和，如下面的所示Figure7、Figure8所示：Figure9此仿真结果与实验台结果相一致。Figure10此仿真结果与实验台结果相一致。五、故障排除在实验二中进行Multisim仿真的时候，74LS138D的接口接错了。反复排查之后，发现了错误，得到了预期的结果。在进行实验三的时候，由于线比较多，所以有两个端子接错了，导致结果不正确。在修正之后，得到了预期的结果。6六、心得体会我一直都没搞清楚用两个3-8译码器连成4-16译码器时，哪一片是扩展高位的哪一片是低位的。经过这次实验我懂得了，哪一片都可以最为扩展为最高位。根据使能端片选确定先后工作的顺序，因而确定哪一位是最低位，哪一位是最高位。并且通过本次实验，我学会了怎么将multisim中的元件的名称隐藏起来，以节省空间。
