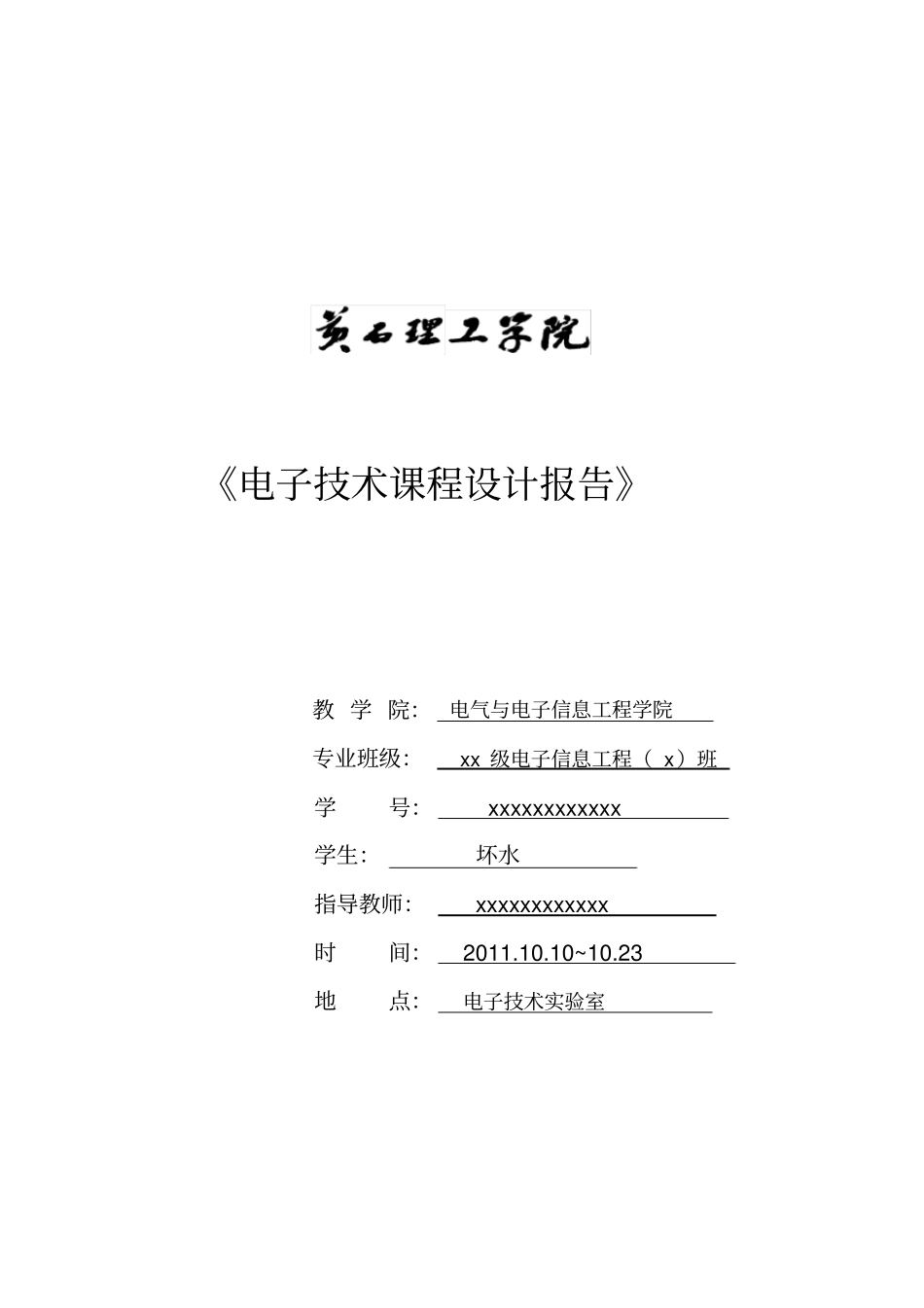

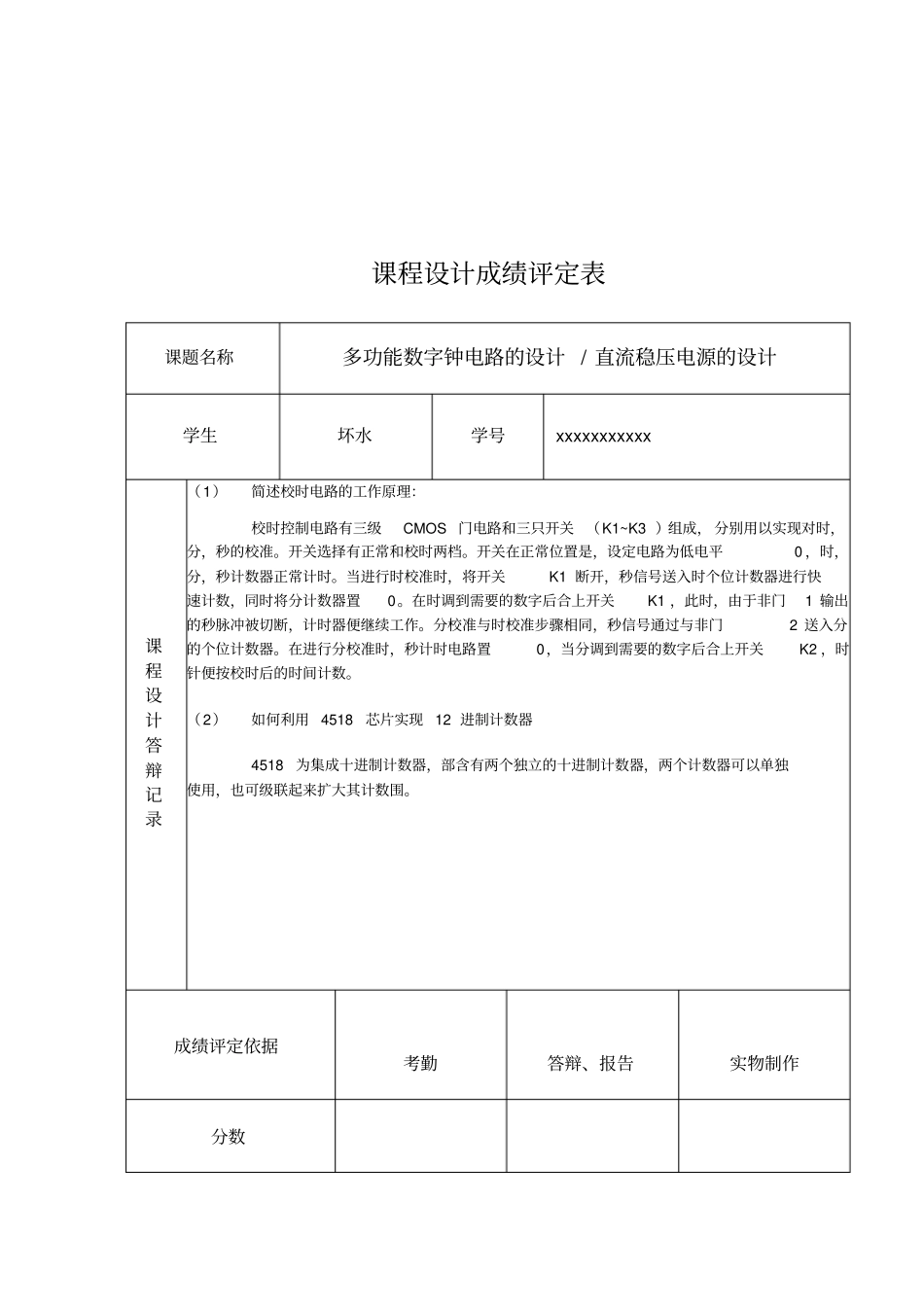

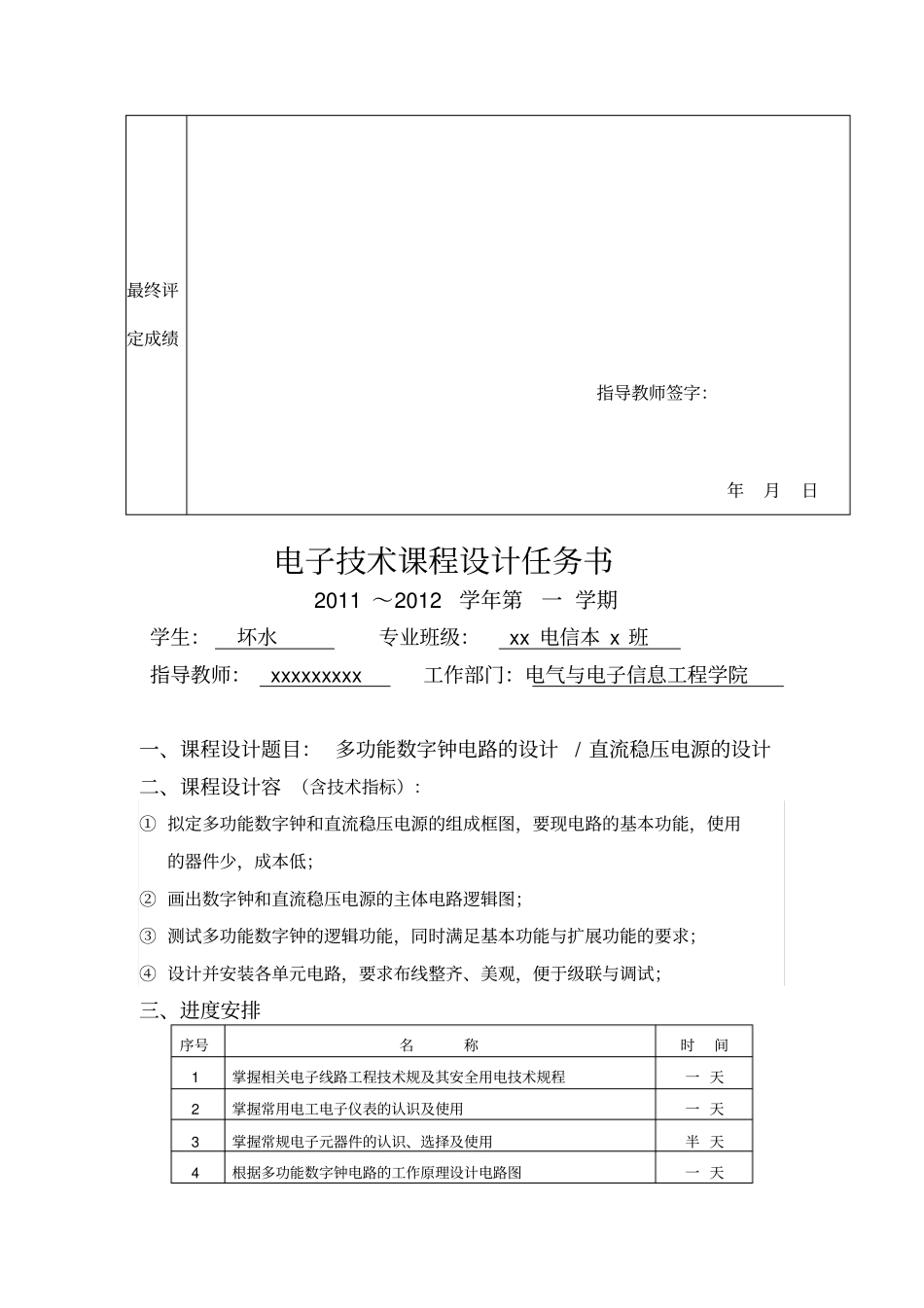

《电子技术课程设计报告》教学院：电气与电子信息工程学院专业班级：xx级电子信息工程（x）班学号：xxxxxxxxxxxx学生：坏水指导教师：xxxxxxxxxxxx时间：2011.10.10~10.23地点：电子技术实验室课程设计成绩评定表课题名称多功能数字钟电路的设计/直流稳压电源的设计学生坏水学号xxxxxxxxxxx课程设计答辩记录（1）简述校时电路的工作原理：校时控制电路有三级CMOS门电路和三只开关（K1~K3）组成，分别用以实现对时，分，秒的校准。开关选择有正常和校时两档。开关在正常位置是，设定电路为低电平0，时，分，秒计数器正常计时。当进行时校准时，将开关K1断开，秒信号送入时个位计数器进行快速计数，同时将分计数器置0。在时调到需要的数字后合上开关K1，此时，由于非门1输出的秒脉冲被切断，计时器便继续工作。分校准与时校准步骤相同，秒信号通过与非门2送入分的个位计数器。在进行分校准时，秒计时电路置0，当分调到需要的数字后合上开关K2，时针便按校时后的时间计数。（2）如何利用4518芯片实现12进制计数器4518为集成十进制计数器，部含有两个独立的十进制计数器，两个计数器可以单独使用，也可级联起来扩大其计数围。成绩评定依据考勤答辩、报告实物制作分数最终评定成绩指导教师签字：年月日电子技术课程设计任务书2011～2012学年第一学期学生：坏水专业班级：xx电信本x班指导教师：xxxxxxxxx工作部门：电气与电子信息工程学院一、课程设计题目：多功能数字钟电路的设计/直流稳压电源的设计二、课程设计容（含技术指标）：①拟定多功能数字钟和直流稳压电源的组成框图，要现电路的基本功能，使用的器件少，成本低；②画出数字钟和直流稳压电源的主体电路逻辑图；③测试多功能数字钟的逻辑功能，同时满足基本功能与扩展功能的要求；④设计并安装各单元电路，要求布线整齐、美观，便于级联与调试；三、进度安排序号名称时间1掌握相关电子线路工程技术规及其安全用电技术规程一天2掌握常用电工电子仪表的认识及使用一天3掌握常规电子元器件的认识、选择及使用半天4根据多功能数字钟电路的工作原理设计电路图一天5学会借用电子线路CAD正确绘制电路图；一天6掌握电子器件的安装工艺及焊接技术半天7掌握多功能数字钟电路的安装与调试一天8根据直流稳压电源电路的工作原理设计电路图一天9了解电子电路板的制作过程半天10学习电路原理图及印制电路板图的读图方法半天11掌握直流稳压电源电路的安装与调试一天12书写电子技术课程设计报告一天四、基本要求1.基本功能：要求设计出+5V的直流稳压电源。数字钟要求以数字形式显示时、分、秒的时间。小时计数器的计时要求为“12翻1”，要求具有手动校时功能。2.扩展功能：定时控制，其时间自定；仿广播电台正点报时，自动报整点时数或触摸报整点时数（主要体现在理论知识上进行电路设计）。(一）实训题目:直流稳压电源和多功能数字钟。(二）实训目的:1、巩固和加深学生对模拟电子技术，数字逻辑电路等课程基本知识的理解，综合运用课程中所学到的理论知识去独立完成一个实际课题。2、根据课程需要，通过查阅手册和文献资料，培养学生独立分析和解决实际问题的能力。3、通过电路方案的分析、论证和比较，设计计算和选用元气件，通过电路组装，调试和检测环节，掌握电路的分析方法和设计方法。4、熟用常用电子元气件的类型和特性，并掌握合理选用原则。5、掌握电路图、PCB图的设计方法，学会电路的安装与调试。6、掌握常用仪器、仪表的正确使用方法，学会电路整机指标的测试方法。（三）实训要求1、数字钟的功能要求：准确计时，以数字形式显示时、分、秒的时间，小时时要求为“12翻1”，分和秒的计时要求为60进位，要有校正时间电路。2、直流稳压电源的功能要求：输入220V交流电压，输出+5V直流电压。一、整体方案原理框图1、直流稳压电源直流稳压电源主要包括4个部分，电源变压器，整流电路，滤波器，稳压电路。2、数字钟设计框图220V的家用交流电变压器整流桥滤波器稳压电路5V的直流电由上图的总体结构图可知，该设计大概可以分部分：秒脉冲产生部分、计数部分、显示部分、校时部分。在秒脉冲产生部分中，可以用振荡器或者555定时器予以实现...
