大工17秋《电机与拖动实验》学习要求实验报告VIP免费

大工17秋《电机与拖动实验》学习要求实验报告_第1页
1/17
大工17秋《电机与拖动实验》学习要求实验报告_第2页
2/17
大工17秋《电机与拖动实验》学习要求实验报告_第3页
3/17

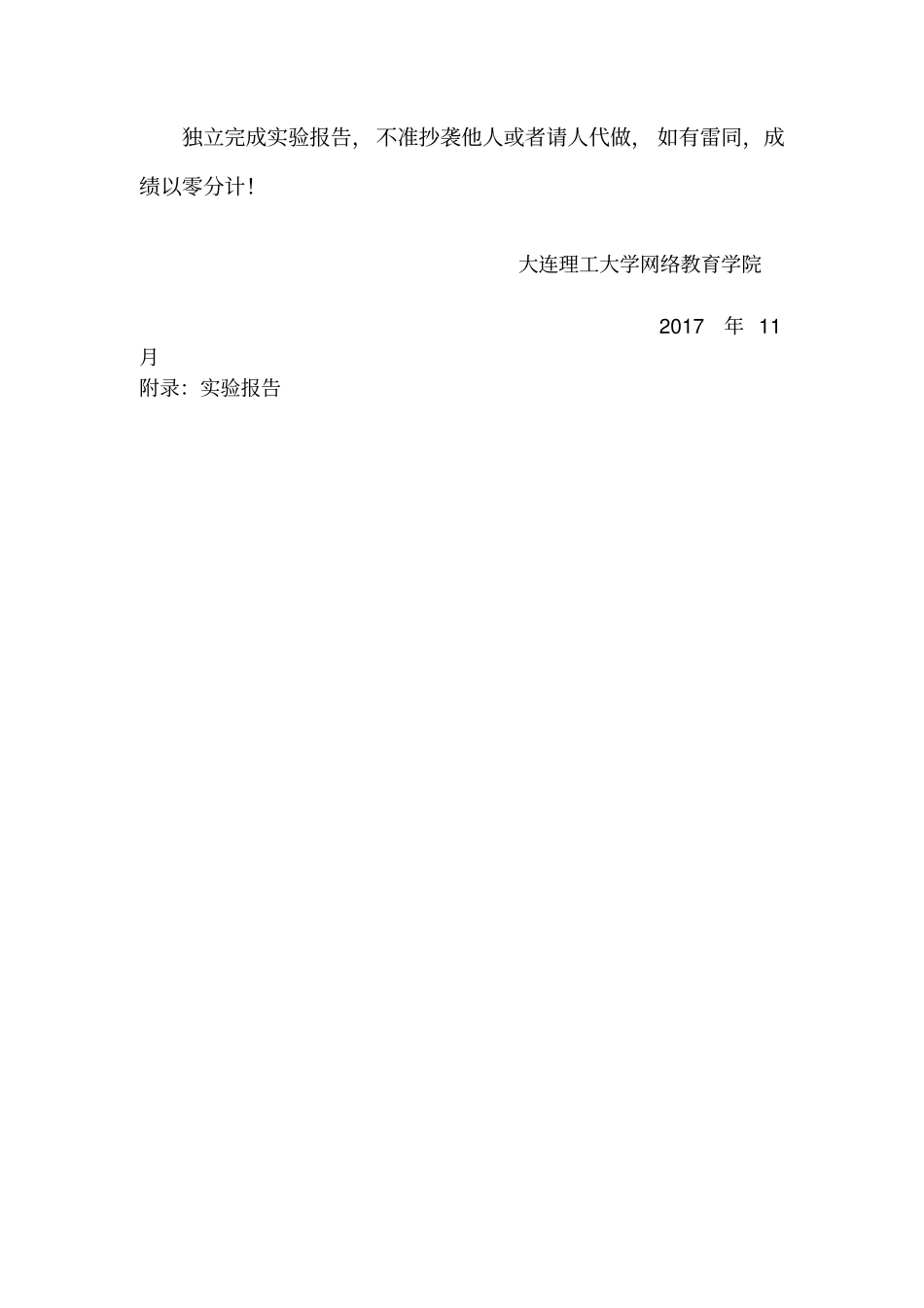

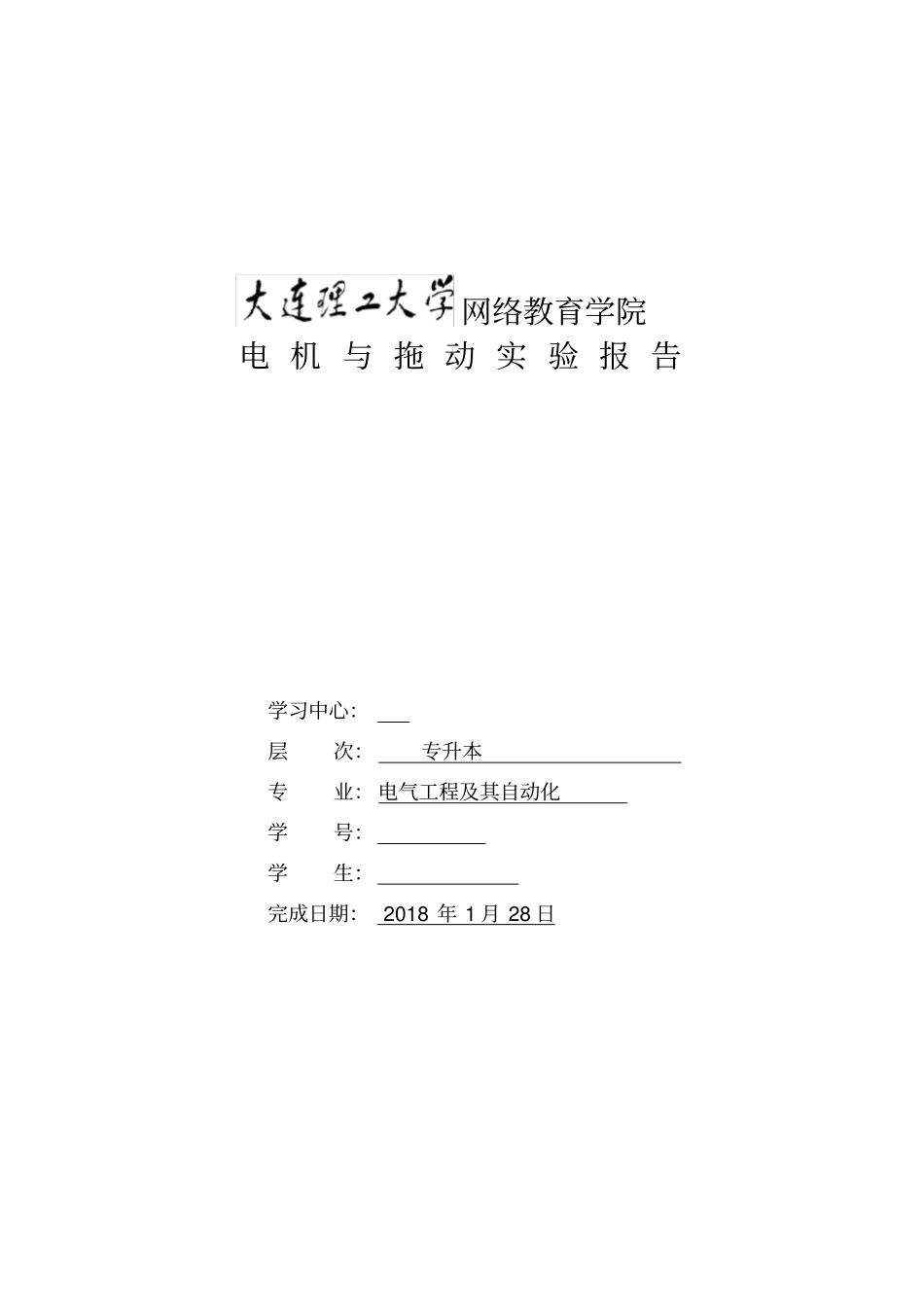

《电机与拖动实验》课程学习要求一、课程考核形式本课程的考核形式为离线作业(实验报告),无在线作业和考试。“离线作业及要求”在该课程的“离线作业”模块中下载。二、离线作业要求学生需要在平台离线作业中下载“大工17秋《电机与拖动实验》实验报告”,观看实验课件,根据课件中的操作及实验结果来读取实验数据、认真填写“大工17秋《电机与拖动实验》实验报告”,并提交至课程平台,学生提交的实验报告作为本课程考核的依据,未提交者无成绩。《电机与拖动实验》的实验报告由单相变压器实验、直流发电机实验、三相鼠笼异步电动机实验、三相同步发电机的并联运行实验四个独立的部分构成,学生需要完成实验报告的全部内容。三、离线作业提交形式及截止时间学生需要以附件形式上交离线作业(附件的大小限制在10M以内),选择已完成的作业,点“上交”即可。如下图所示。截止时间:2018年3月15日。在此之前,学生可随时提交离线作业,如需修改,可直接上传新文件,平台会自动覆盖原有文件。四、离线作业批阅老师会在作业关闭后集中批阅离线作业,在离线作业截止提交前不进行任何形式的批阅。注意事项:独立完成实验报告,不准抄袭他人或者请人代做,如有雷同,成绩以零分计!大连理工大学网络教育学院2017年11月附录:实验报告网络教育学院电机与拖动实验报告学习中心:层次:专升本专业:电气工程及其自动化学号:学生:完成日期:2018年1月28日实验报告一实验名称:单相变压器实验实验目的:1、通过空载和短路实验测定变压器的变比和参数。2、通过负载实验测取变压器的运行特性。实验项目:1、空载实验测取空载特性0000U=f(I),P=f(U)。2、短路实验测取短路特性kkkU=f(I),P=f(I)3、负载实验保持11NU=U,2cos1的条件下,测取22U=f(I)。(一)填写实验设备表名称型号和规格用途使用注意事项电机教学实验台NMEL-II提供电源、固定电机实验前调节输出电压到零三相组式变压器实验所需变压器短路实验室注意操作要快,以免短路实验线路过热三相可调电阻器NMEL-03改变输出电流注意量程运用,缓慢调节量程功率表、功率因数表NMEL-20测量功率及功率因素不得超过量程,且线路不得接错交流电压表、电流表MEL-001C交流电压表其作用是并联在电路中测量交流电压,交流电流表其作用是串联在电路中测量交流电流。选择正确量程,准确读取数值旋转指示灯及开关板NMEL-05用做通断电电路连完后闭合拆电路前断开(二)空载实验1.填写空载实验数据表格表1-1序号实验数据计算数据0U(V)0I(A)0P(W)U1U1。1U22cos1119.70.1321.95224.50.132113.60.0891.62212.90.173109.90.0771.48206.20.194105.20.0661.31196.90.20599.060.0571.14185.80.22686.100.0430.84161.00.25774.780.0350.63139.60.282.根据上面所得数据计算得到铁损耗FeP、励磁电阻mR、励磁电抗mX、电压比k表1-2序号实验数据计算数据0U(V)0I(A)0P(W)U1U1。1U2FePmRmXk1119.70.1321.95224.51.95108.6887.40.532113..60.0891.62212.91.62204.51258.80.533109.90.0771.48206.21.48249.61405.30.534105.20.0661.31196.91.31300.71565.30.53599.060.0571.14185.81.14350.91702.10.53686.100.0430.84161.00.84454.31948.40.53774.780.0350.63139.60.63514.32073.80.53(三)短路实验1.填写短路实验数据表格表2室温θ=25OC序号实验数据计算数据U(V)I(A)P(W)kcos18.190.2111.680.97210.040.2582.530.97311.780.3023.470.98413.660.3494.680.98515.810.4036.210.98616.880.4317.140.98(四)负载实验1.填写负载实验数据表格表32cos=1U1=UN=110V序号1234567U2(V)200.5198.3196.5195.3192.3190.4188.9I2(A)0.1420.2020.2540.3030.3560.4060.441(五)问题讨论1.什么是绕组的同名端?答:铁心上绕制的所有线圈都被铁心中交变的主磁通所穿过在任意瞬间当变压器一个绕组的某一出线端为高电位时则在另一个绕组中也有一个相对应的出线端为高电位那么这两个高电位如正极性的线端称同极性端而另外两个相对应的低电位端如负极性也是同极性端。即电动势都处于相同极性的线圈端就称为绕组的同名端。2.为什么每次实验时都要强调将调压器恢复到起始零位时方可合上电...
