土木工程施工课程设计实例之VIP免费

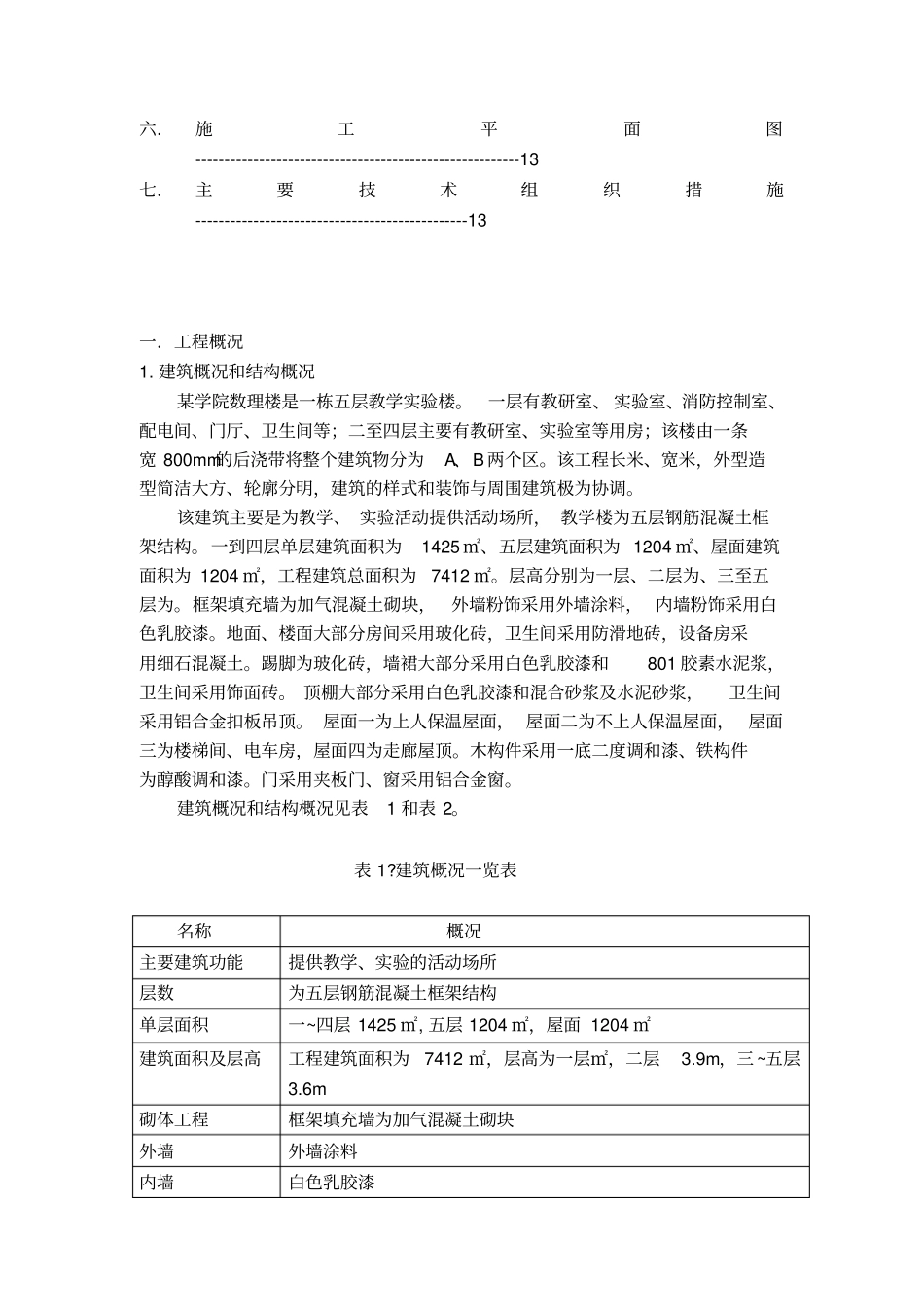

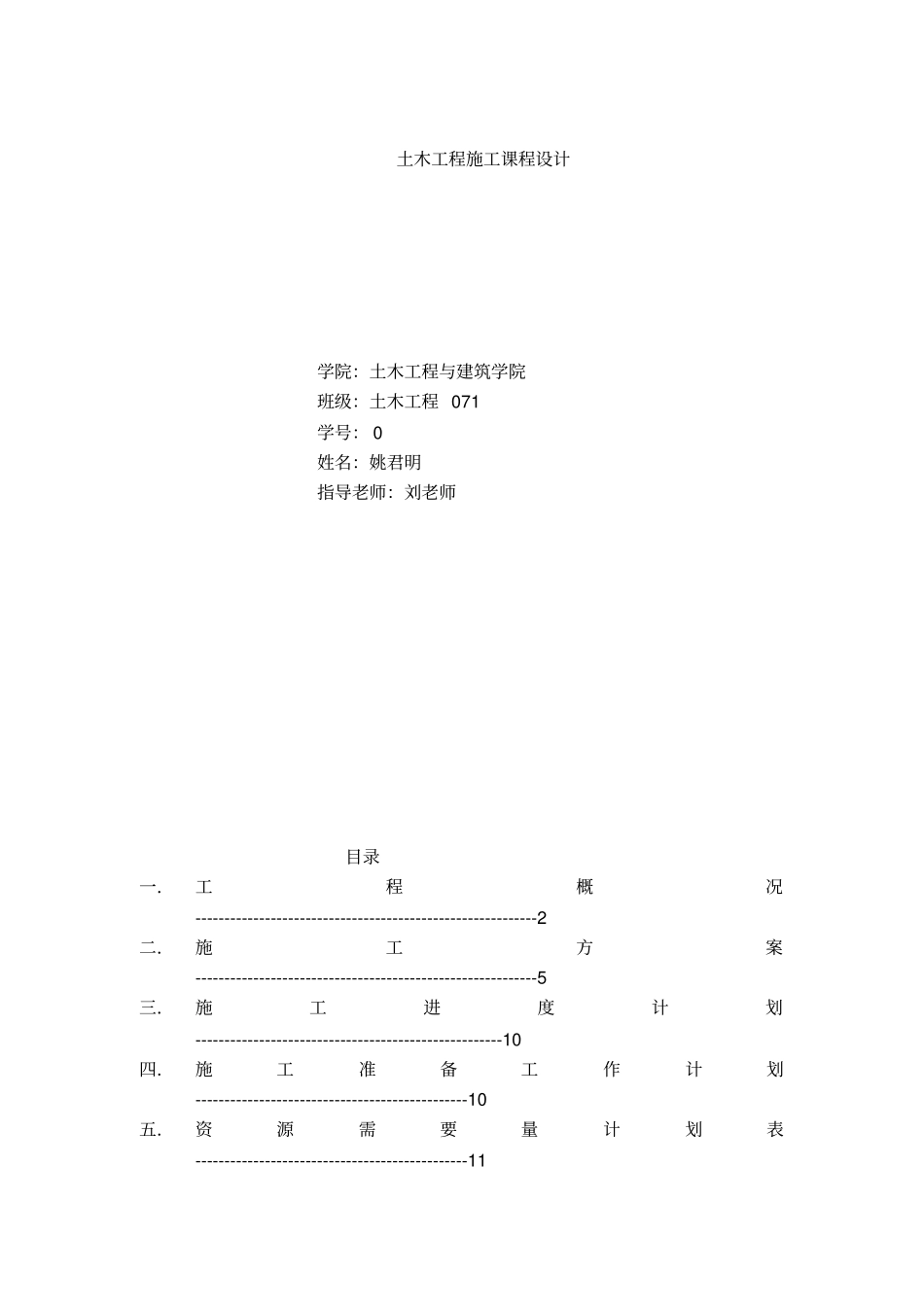

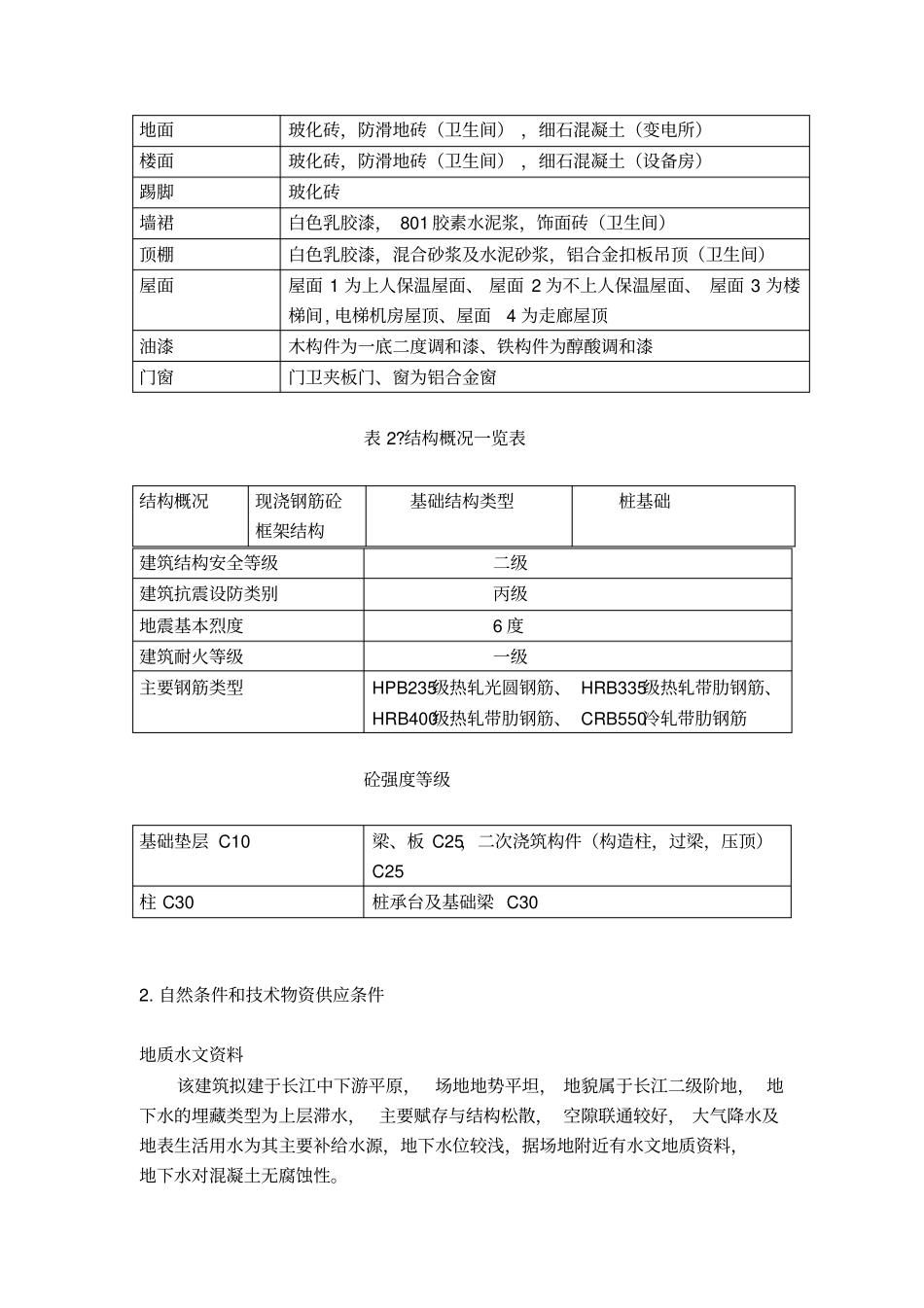

土木工程施工课程设计学院：土木工程与建筑学院班级：土木工程071学号：0姓名：姚君明指导老师：刘老师目录一．工程概况-----------------------------------------------------------2二．施工方案-----------------------------------------------------------5三．施工进度计划-----------------------------------------------------10四．施工准备工作计划-----------------------------------------------10五．资源需要量计划表-----------------------------------------------11六．施工平面图--------------------------------------------------------13七．主要技术组织措施-----------------------------------------------13一．工程概况1.建筑概况和结构概况某学院数理楼是一栋五层教学实验楼。一层有教研室、实验室、消防控制室、配电间、门厅、卫生间等；二至四层主要有教研室、实验室等用房；该楼由一条宽800mm的后浇带将整个建筑物分为A、B两个区。该工程长米、宽米，外型造型简洁大方、轮廓分明，建筑的样式和装饰与周围建筑极为协调。该建筑主要是为教学、实验活动提供活动场所，教学楼为五层钢筋混凝土框架结构。一到四层单层建筑面积为1425㎡、五层建筑面积为1204㎡、屋面建筑面积为1204㎡，工程建筑总面积为7412㎡。层高分别为一层、二层为、三至五层为。框架填充墙为加气混凝土砌块，外墙粉饰采用外墙涂料，内墙粉饰采用白色乳胶漆。地面、楼面大部分房间采用玻化砖，卫生间采用防滑地砖，设备房采用细石混凝土。踢脚为玻化砖，墙裙大部分采用白色乳胶漆和801胶素水泥浆，卫生间采用饰面砖。顶棚大部分采用白色乳胶漆和混合砂浆及水泥砂浆，卫生间采用铝合金扣板吊顶。屋面一为上人保温屋面，屋面二为不上人保温屋面，屋面三为楼梯间、电车房，屋面四为走廊屋顶。木构件采用一底二度调和漆、铁构件为醇酸调和漆。门采用夹板门、窗采用铝合金窗。建筑概况和结构概况见表1和表2。表1?建筑概况一览表名称概况主要建筑功能提供教学、实验的活动场所层数为五层钢筋混凝土框架结构单层面积一~四层1425㎡,五层1204㎡，屋面1204㎡建筑面积及层高工程建筑面积为7412㎡，层高为一层㎡，二层3.9m，三~五层3.6m砌体工程框架填充墙为加气混凝土砌块外墙外墙涂料内墙白色乳胶漆地面玻化砖，防滑地砖（卫生间），细石混凝土（变电所）楼面玻化砖，防滑地砖（卫生间），细石混凝土（设备房）踢脚玻化砖墙裙白色乳胶漆，801胶素水泥浆，饰面砖（卫生间）顶棚白色乳胶漆，混合砂浆及水泥砂浆，铝合金扣板吊顶（卫生间）屋面屋面1为上人保温屋面、屋面2为不上人保温屋面、屋面3为楼梯间,电梯机房屋顶、屋面4为走廊屋顶油漆木构件为一底二度调和漆、铁构件为醇酸调和漆门窗门卫夹板门、窗为铝合金窗表2?结构概况一览表结构概况现浇钢筋砼框架结构基础结构类型桩基础砼强度等级基础垫层C10梁、板C25，二次浇筑构件（构造柱，过梁，压顶）C25柱C30桩承台及基础梁C302.自然条件和技术物资供应条件地质水文资料该建筑拟建于长江中下游平原，场地地势平坦，地貌属于长江二级阶地，地下水的埋藏类型为上层滞水，主要赋存与结构松散，空隙联通较好，大气降水及地表生活用水为其主要补给水源，地下水位较浅，据场地附近有水文地质资料，地下水对混凝土无腐蚀性。建筑结构安全等级二级建筑抗震设防类别丙级地震基本烈度6度建筑耐火等级一级主要钢筋类型HPB235级热轧光圆钢筋、HRB335级热轧带肋钢筋、HRB400级热轧带肋钢筋、CRB550冷轧带肋钢筋地质状况：地质为坡地回填土，表层为杂填土，厚度1m，中间为素填土，厚度为2m，最底下为黏土，厚度未被揭穿。气象资料气候条件：武汉市属北亚热带季风性(湿润)气候，具有常年雨量丰沛、热量充足、雨热同季、光热同季、冬冷夏热、四季分明等特点。年平均气温℃～℃，极端最高气温℃(1934年8月10日)，极端最低气温℃(1977年1月30日)。年无霜期一般为211天～272天，年日照总时数1810小时～2100小时，年总辐射104千卡/平方厘米～113千卡/平方厘米，年降水量1150毫米～1450毫米；降雨集中在每年6月～8月，约占全年降雨量的40%左右。施工条件前期准备...
