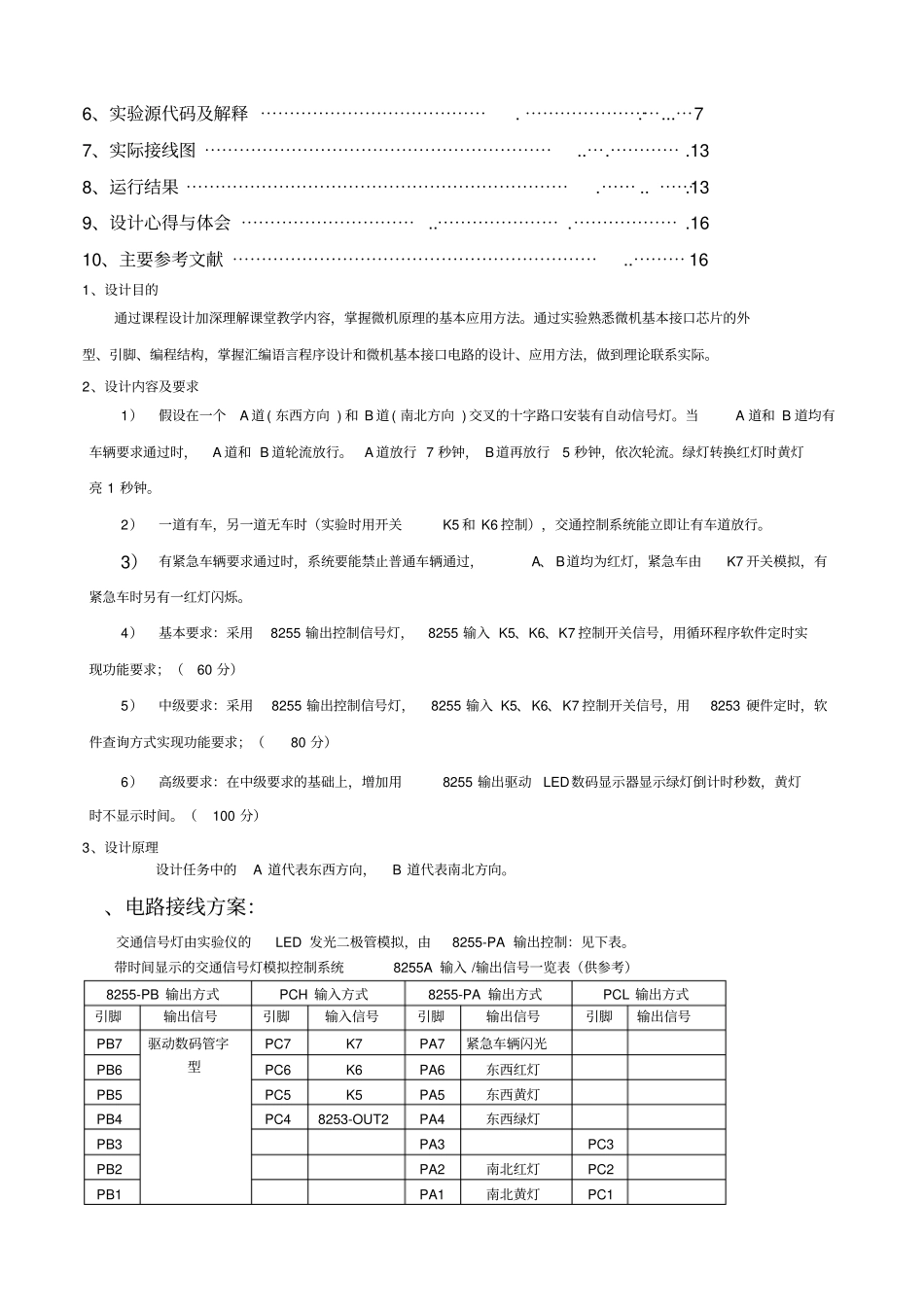

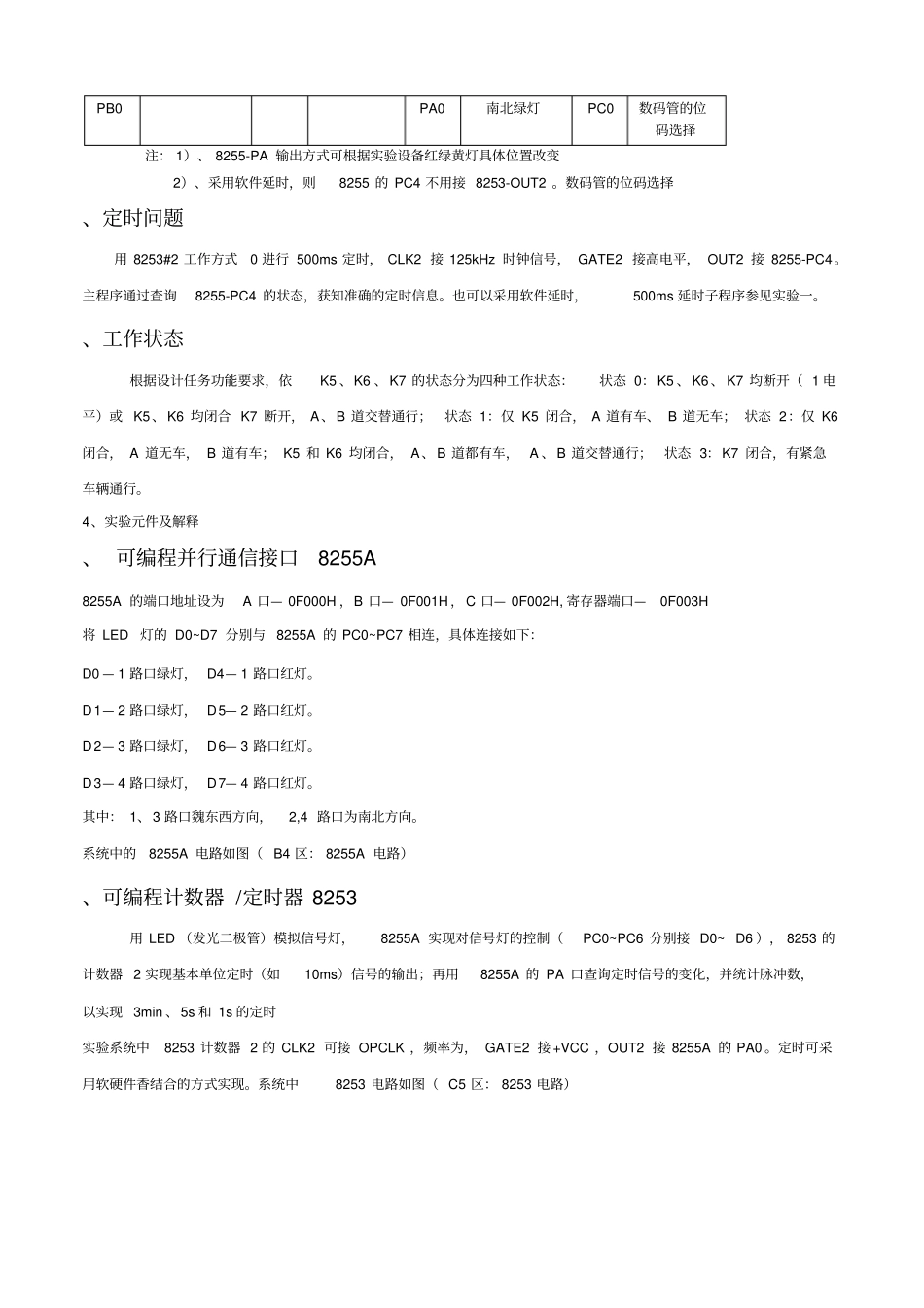

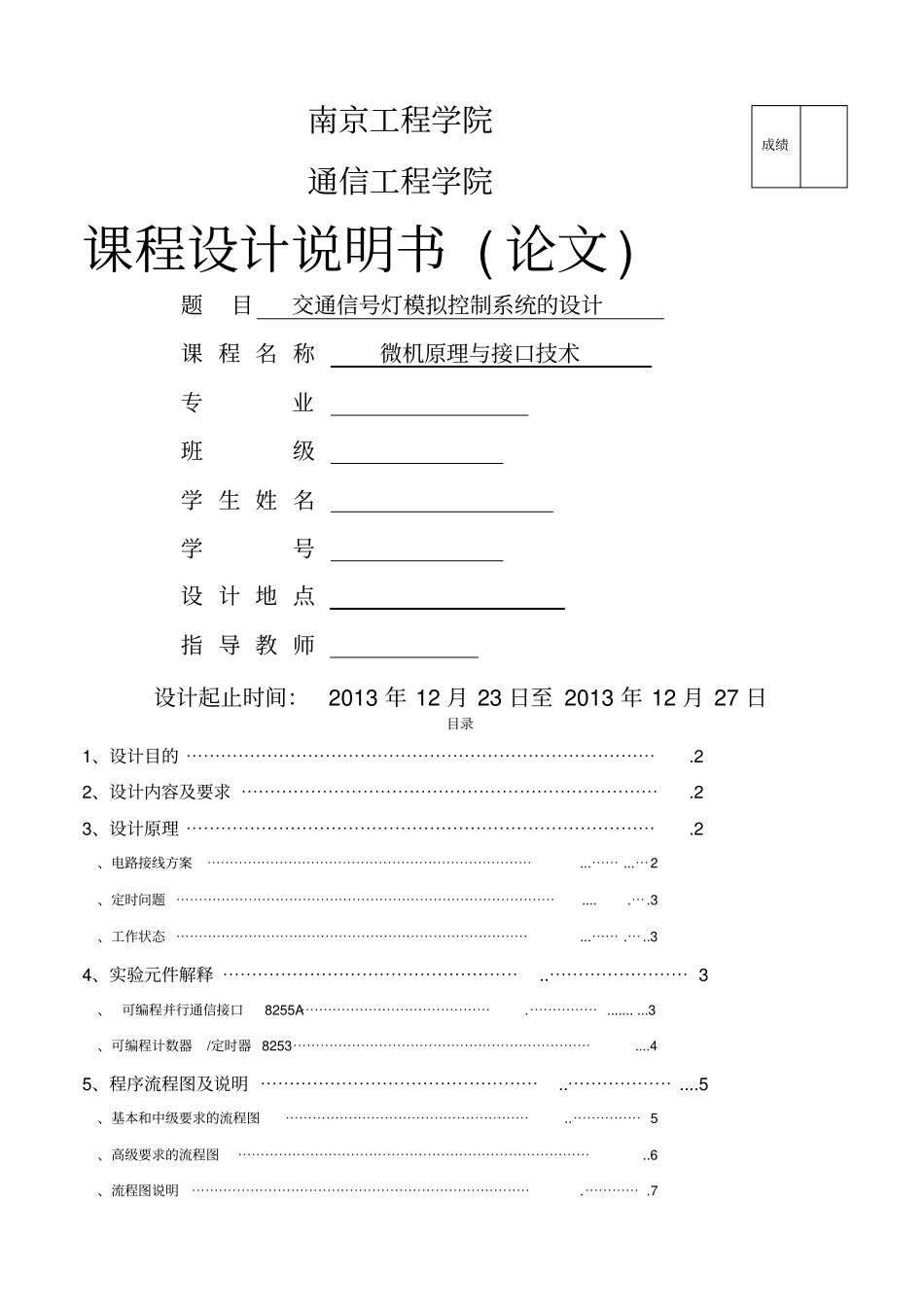

南京工程学院通信工程学院课程设计说明书(论文)题目交通信号灯模拟控制系统的设计课程名称微机原理与接口技术专业班级学生姓名学号设计地点指导教师设计起止时间：2013年12月23日至2013年12月27日目录1、设计目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.22、设计内容及要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.23、设计原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.2、电路接线方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...⋯⋯...⋯2、定时问题⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.....⋯.3、工作状态⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...⋯⋯.⋯..34、实验元件解释⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯⋯3、可编程并行通信接口8255A⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯..........3、可编程计数器/定时器8253⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯....45、程序流程图及说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯....5、基本和中级要求的流程图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯5、高级要求的流程图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..6、流程图说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯.7成绩6、实验源代码及解释⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯⋯⋯.⋯...⋯77、实际接线图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯.⋯⋯⋯⋯.138、运行结果⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.⋯⋯..⋯⋯.139、设计心得与体会⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯⋯⋯.⋯⋯⋯⋯⋯⋯.1610、主要参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯161、设计目的通过课程设计加深理解课堂教学内容，掌握微机原理的基本应用方法。通过实验熟悉微机基本接口芯片的外型、引脚、编程结构，掌握汇编语言程序设计和微机基本接口电路的设计、应用方法，做到理论联系实际。2、设计内容及要求1）假设在一个A道(东西方向)和B道(南北方向)交叉的十字路口安装有自动信号灯。当A道和B道均有车辆要求通过时，A道和B道轮流放行。A道放行7秒钟，B道再放行5秒钟，依次轮流。绿灯转换红灯时黄灯亮1秒钟。2）一道有车，另一道无车时（实验时用开关K5和K6控制），交通控制系统能立即让有车道放行。3）有紧急车辆要求通过时，系统要能禁止普通车辆通过，A、B道均为红灯，紧急车由K7开关模拟，有紧急车时另有一红灯闪烁。4）基本要求：采用8255输出控制信号灯，8255输入K5、K6、K7控制开关信号，用循环程序软件定时实现功能要求；（60分）5）中级要求：采用8255输出控制信号灯，8255输入K5、K6、K7控制开关信号，用8253硬件定时，软件查询方式实现功能要求；（80分）6）高级要求：在中级要求的基础上，增加用8255输出驱动LED数码显示器显示绿灯倒计时秒数，黄灯时不显示时间。（100分）3、设计原理设计任务中的A道代表东西方向，B道代表南北方向。、电路接线方案：交通信号灯由实验仪的LED发光二极管模拟，由8255-PA输出控制：见下表。带时间显示的交通信号灯模拟控制系统8255A输入/输出信号一览表（供参考）8255-PB输出方式PCH输入方式8255-PA输出方式PCL输出方式引脚输出信号引脚输入信号引脚输出信号引脚输出信号PB7驱动数码管字型PC7K7PA7紧急车辆闪光PB6PC6K6PA6东西红灯PB5PC5K5PA5东西黄灯PB4PC48253-OUT2PA4东西绿灯PB3PA3PC3PB2PA2南北红灯PC2PB1PA1南北黄灯PC1PB0PA0南北绿灯PC0数码管的位码选择注：1）、8255-PA输出方式可根据实验设备红绿黄灯具体位置改变2）、采用软件延时，则8255的PC4不用接8253-OUT2。数码管的位码选择、定时问题用8253#2工作方式0进行500ms定时，CLK2接125kHz时钟信号，GATE2接高电平，OUT2接8255-PC4。主程序通过查询8255-PC4的状态，获知准确的定时信息。也可以采用软件延时，500ms延时子程序参见实验一。、工作状态根据设计任务功能要求，依K5、K6、K7的状态分为四种工作状态：状态0：K5、K6、K7均断开（1电平）或K5、K6均闭合K7断开，A、B...
