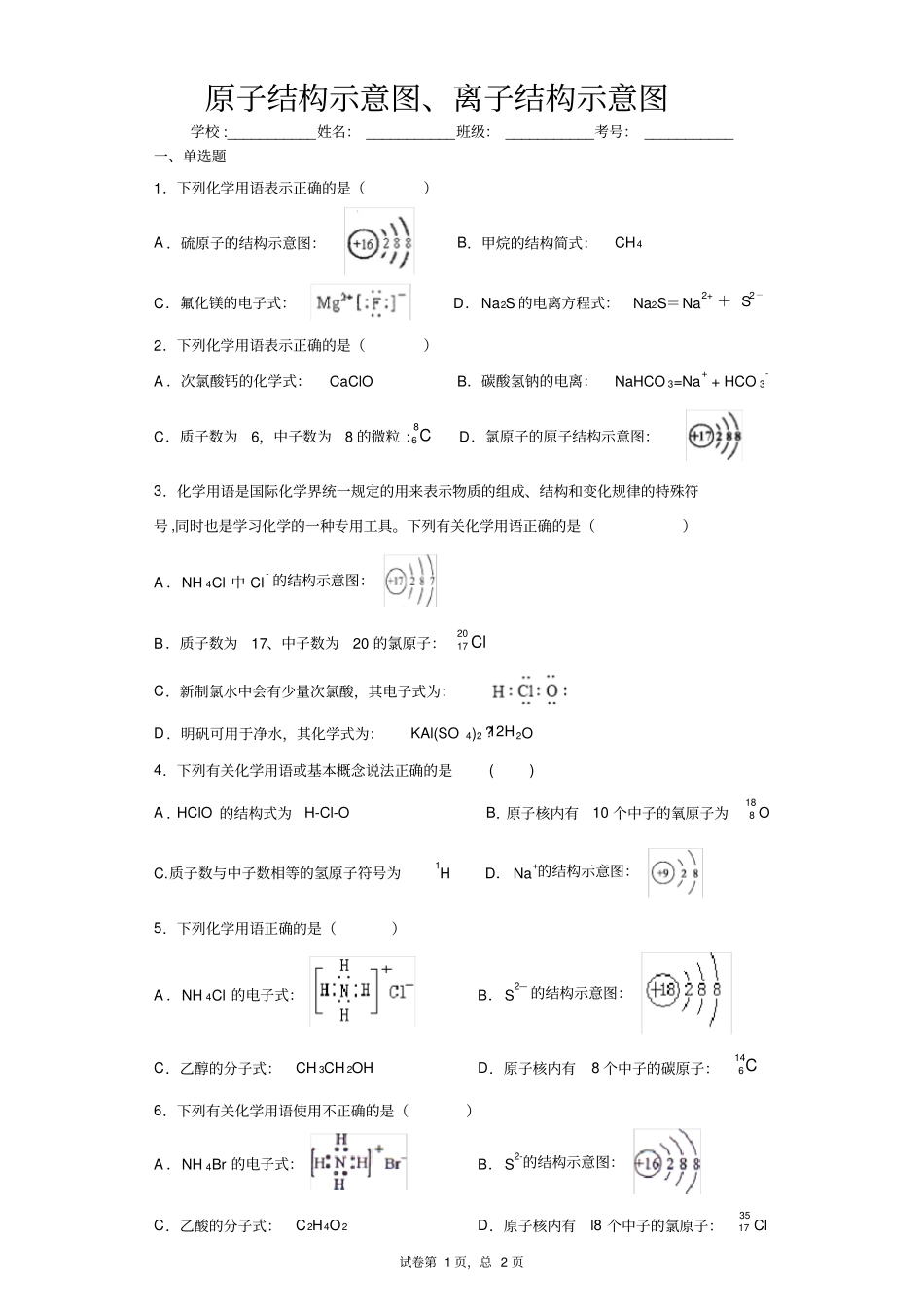

试卷第1页,总2页原子结构示意图、离子结构示意图学校:___________姓名:___________班级:___________考号:___________一、单选题1.下列化学用语表示正确的是()A.硫原子的结构示意图:B.甲烷的结构简式:CH4C.氟化镁的电子式:D.Na2S的电离方程式:Na2S=Na2++S2-2.下列化学用语表示正确的是()A.次氯酸钙的化学式:CaClOB.碳酸氢钠的电离:NaHCO3=Na++HCO3-C.质子数为6,中子数为8的微粒:86CD.氯原子的原子结构示意图:3.化学用语是国际化学界统一规定的用来表示物质的组成、结构和变化规律的特殊符号,同时也是学习化学的一种专用工具。下列有关化学用语正确的是()A.NH4Cl中Cl-的结构示意图:B.质子数为17、中子数为20的氯原子:2017ClC.新制氯水中会有少量次氯酸,其电子式为:D.明矾可用于净水,其化学式为:KAl(SO4)2?12H2O4.下列有关化学用语或基本概念说法正确的是()A.HClO的结构式为H-Cl-OB.原子核内有10个中子的氧原子为188OC.质子数与中子数相等的氢原子符号为1HD.Na+的结构示意图:5.下列化学用语正确的是()A.NH4Cl的电子式:B.S2—的结构示意图:C.乙醇的分子式:CH3CH2OHD.原子核内有8个中子的碳原子:146C6.下列有关化学用语使用不正确的是()A.NH4Br的电子式:B.S2-的结构示意图:C.乙酸的分子式:C2H4O2D.原子核内有l8个中子的氯原子:3517Cl试卷第2页,总2页7.下列表示正确的是()A.CO2的电子式:B.甲醛的结构式:CH2OC.乙炔的比例模型:D.硫离子结构示意图:二、填空题8.填写下表中的空格:微粒符号质子数中子数质量数核外电子数电子式结构示意图39KS2﹣181427109.观察下列A、B、C、D、E五种粒子(原子或离子)的结构示意图,用化学用语回答下列有关问题。(1)其中属于阴离子的是_____;(2)其中化学性质最稳定的是_____;(3)已知A元素的某种核素的中子数为18,该核素的符号是_____;(4)某元素的原子核外有3个电子层,最外层比次外层少2个电子,该元素的离子结构示意图为_____。10.某微粒的结构示意图为,试回答:(1)x表示______,y和微粒的电子层数共同决定了该微粒的________。(2)当x-y=10时,微粒为_________(填微粒类别)。(3)y=8时,该微粒带2个单位负电荷,则该微粒的符号为_______,该微粒的结构示意图为_________。(4)当y=1的中性原子M与y=7的中性原子N化合时,形成的化合物的化学式为________。请仔细校对后使用,答案仅供参考。答案第1页,总6页参考答案1.B【解析】【详解】A.硫原子最外层有6个电子,则硫原子结构示意图为,选项A错误;B.甲烷为正四面体结构,甲烷中存在4个碳碳单键,甲烷的结构简式为CH4,选项B正确;C.氟化镁由镁离子和氟离子构成,其电子式为:,选项C错误;D.Na2S为强电解质,由钠离子和硫离子构成,其电离方程式为:Na2S=2Na++S2-;选项D错误。答案选B。2.B【解析】【详解】A.次氯酸钙的化学式为Ca(ClO)2,故A错误;B.碳酸氢钠在溶液中完全电离出钠离子和碳酸氢根离子,其电离方程式为:NaHCO3=Na++HCO3-,故B正确;C.质子数为6,中子数为8的微粒,该原子的质量数为14,该微粒表示为146C,故C错误;D.为氯离子结构示意图,氯原子的最外层有7个电子,氯原子结构示意图为:,故D错误;故选B。3.D【解析】【详解】A.NH4Cl中Cl-最外层达到8电子稳定结构,离子结构示意图为,故A错误;本卷由系统自动生成,请仔细校对后使用,答案仅供参考。答案第2页,总6页B.质子数为17、中子数为20的氯原子的质量数为17+20=37,原子符号为:3717Cl,故B错误;C.新制氯水中会有少量次氯酸,次氯酸中氯原子只能形成1对共用电子对,氧原子形成2对共用电子对,其电子式为:,故C错误;D.明矾是十二水合硫酸铝钾的俗名,其化学式为:KAl(SO4)2?12H2O,故D正确;故选D。【点睛】本题的易错点为B,要注意原子符号中各位置的数字的含义的识别。4.B【解析】【详解】A.HClO的结构式为H-O-Cl,A错误;B.原子核内有10个中子的氧原子为188O,B正确;C.质子数与中子数相等的氢原子符号为2H,C错误;D.Na+的结构示意图为,D错误。故选B。5.D【解析】【详解】A、NH4Cl电子式为,故A...
