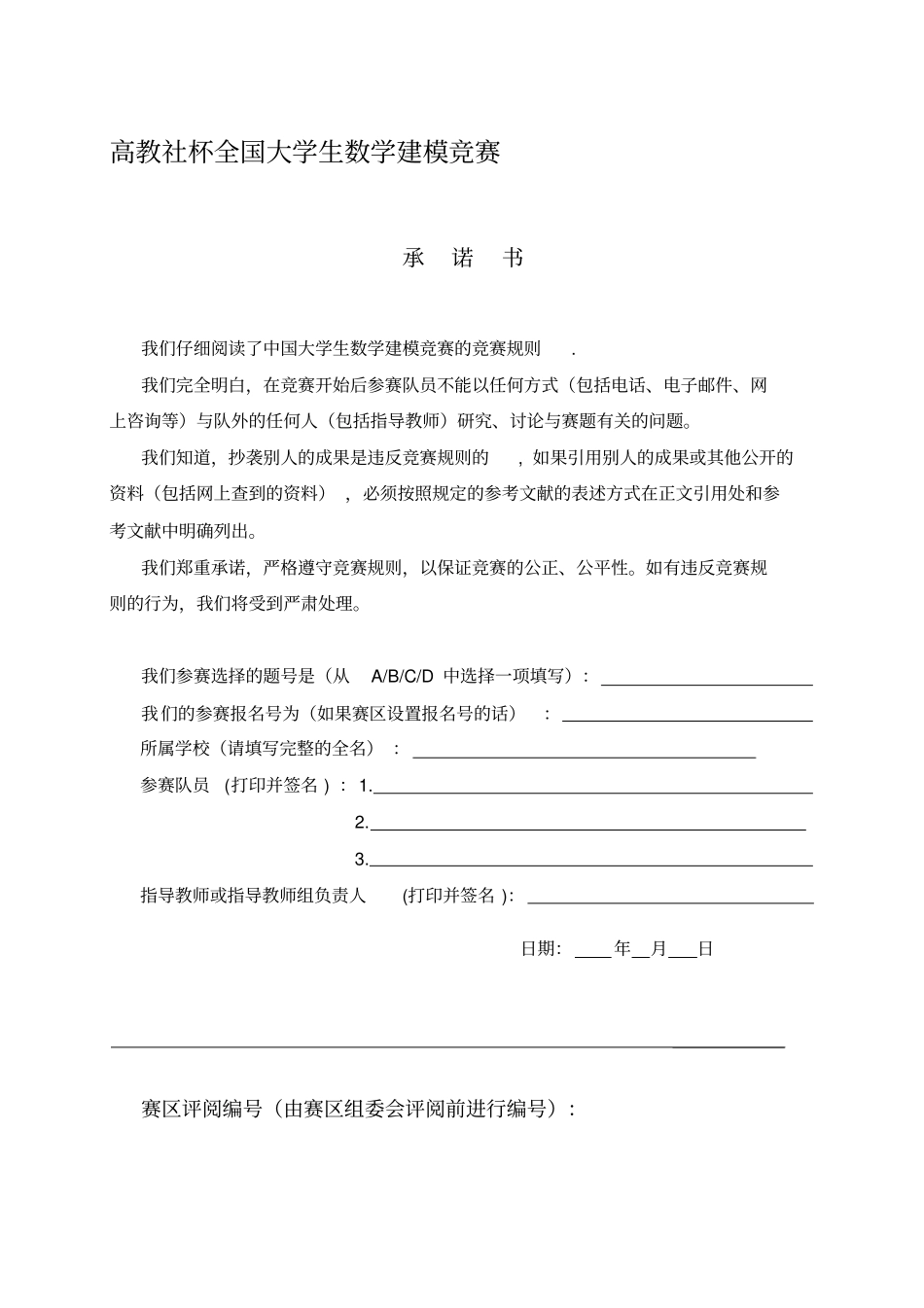

高教社杯全国大学生数学建模竞赛承诺书我们仔细阅读了中国大学生数学建模竞赛的竞赛规则.我们完全明白，在竞赛开始后参赛队员不能以任何方式（包括电话、电子邮件、网上咨询等）与队外的任何人（包括指导教师）研究、讨论与赛题有关的问题。我们知道，抄袭别人的成果是违反竞赛规则的,如果引用别人的成果或其他公开的资料（包括网上查到的资料），必须按照规定的参考文献的表述方式在正文引用处和参考文献中明确列出。我们郑重承诺，严格遵守竞赛规则，以保证竞赛的公正、公平性。如有违反竞赛规则的行为，我们将受到严肃处理。我们参赛选择的题号是（从A/B/C/D中选择一项填写）：我们的参赛报名号为（如果赛区设置报名号的话）：所属学校（请填写完整的全名）：参赛队员(打印并签名)：1.2.3.指导教师或指导教师组负责人(打印并签名)：日期：年月日赛区评阅编号（由赛区组委会评阅前进行编号）：高教社杯全国大学生数学建模竞赛编号专用页赛区评阅编号（由赛区组委会评阅前进行编号）：赛区评阅记录（可供赛区评阅时使用）：评阅人评分备注全国统一编号（由赛区组委会送交全国前编号）：全国评阅编号（由全国组委会评阅前进行编号）：数码相机定位模型摘要本文利用光学原理建立物体成像位置关系的数学模型，解决了相机系统标定中的如何确定靶标圆心对应像坐标和固定相机的相对位置等问题。针对如何确定靶标圆心对应像坐标问题，我们分析讨论了各种影像分析方法，基于针孔成像原理和相机坐标系变换矩阵的思想，建立了线性相机模型，利用透视变换矩阵确定摄像机的位置标定思想给出算法，通过找靶标和像平面上对应公切线切点的方法取点，利用取定的点和算法求得相机成像内外参数，利用MATLAB编程求解，求得靶标圆心对应像坐标。结果如下：在问题1要求的三维坐标系下A,B,C,D,E圆心对应的像坐标是（单位：mm）：（-50.78，50.93，417.20），（-24.42，48.88，417.20），（32.77，44.44，417.20），（18.33，-32.20，417.20），（-60.37，-31.53，417.20）.针对设计一种方法检验我们模型的问题，我们采用最小二乘法拟合椭圆，确定中心点，改变所选取的标定点，求得多组中心的值，比较每组中心值与拟合的中心点，差别不大。并对方法的精度和稳定性进行了讨论。针对如何确定两部固定相机相对位置的问题，以物坐标为中间变量，通过坐标矩阵的变换建立模型，给出算法，最终确定两部相机的相对位置。本论文通过两种方法对比分析，结果相对吻合，模型的可信度较高。考虑到畸变因素的影响，本论文进行了模型改进，使模型具有更高的精度，有较强的推广性。关键词：针孔成像线性相机模型坐标系变换矩阵公切线切点最小二乘法拟合椭圆1、问题重述数码相机定位在交通监管（电子警察）等方面有广泛的应用。所谓数码相机定位是指用数码相机摄制物体的相片确定物体表面某些特征点的位置。最常用的定位方法是双目定位，即用两部相机来定位。对物体上一个特征点，用两部固定于不同位置的相机摄得物体的像，分别获得该点在两部相机像平面上的坐标。只要知道两部相机精确的相对位置，就可用几何的方法得到该特征点在固定一部相机的坐标系中的坐标，即确定了特征点的位置。于是对双目定位，精确地确定两部相机的相对位置就是关键，这一过程称为系统标定。标定的一种做法是：在一块平板上画若干个点，同时用这两部相机照相，分别得到这些点在它们像平面上的像点，利用这两组像点的几何关系就可以得到这两部相机的相对位置。然而，无论在物平面或像平面上我们都无法直接得到没有几何尺寸的“点”。实际的做法是在物平面上画若干个圆（称为靶标），它们的圆心就是几何的点了。而它们的像一般会变形，如图1所示，所以必须从靶标上的这些圆的像中把圆心的像精确地找到，标定就可实现。图1靶标上圆的像有人设计靶标如下，取1个边长为100mm的正方形，分别以四个顶点（对应为A、C、D、E）为圆心，12mm为半径作圆。以AC边上距离A点30mm处的B为圆心，12mm为半径作圆，如图2所示（略）。用一位置固定的数码相机摄得其像，如图3所示（略）。问题：（1）建立数学模型和算法以确定靶标上圆的圆心在该相机像平面的像坐标,这里...
