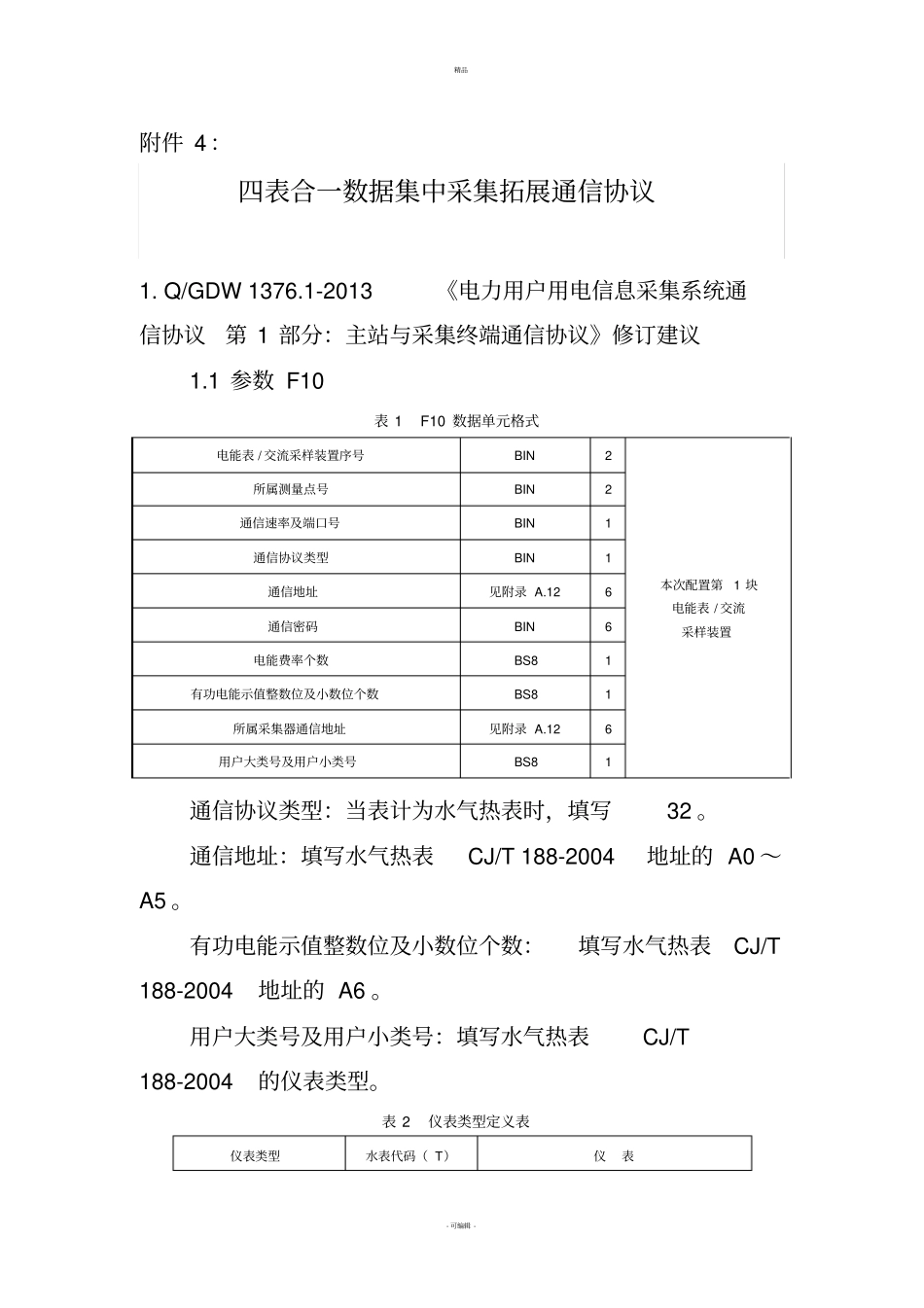

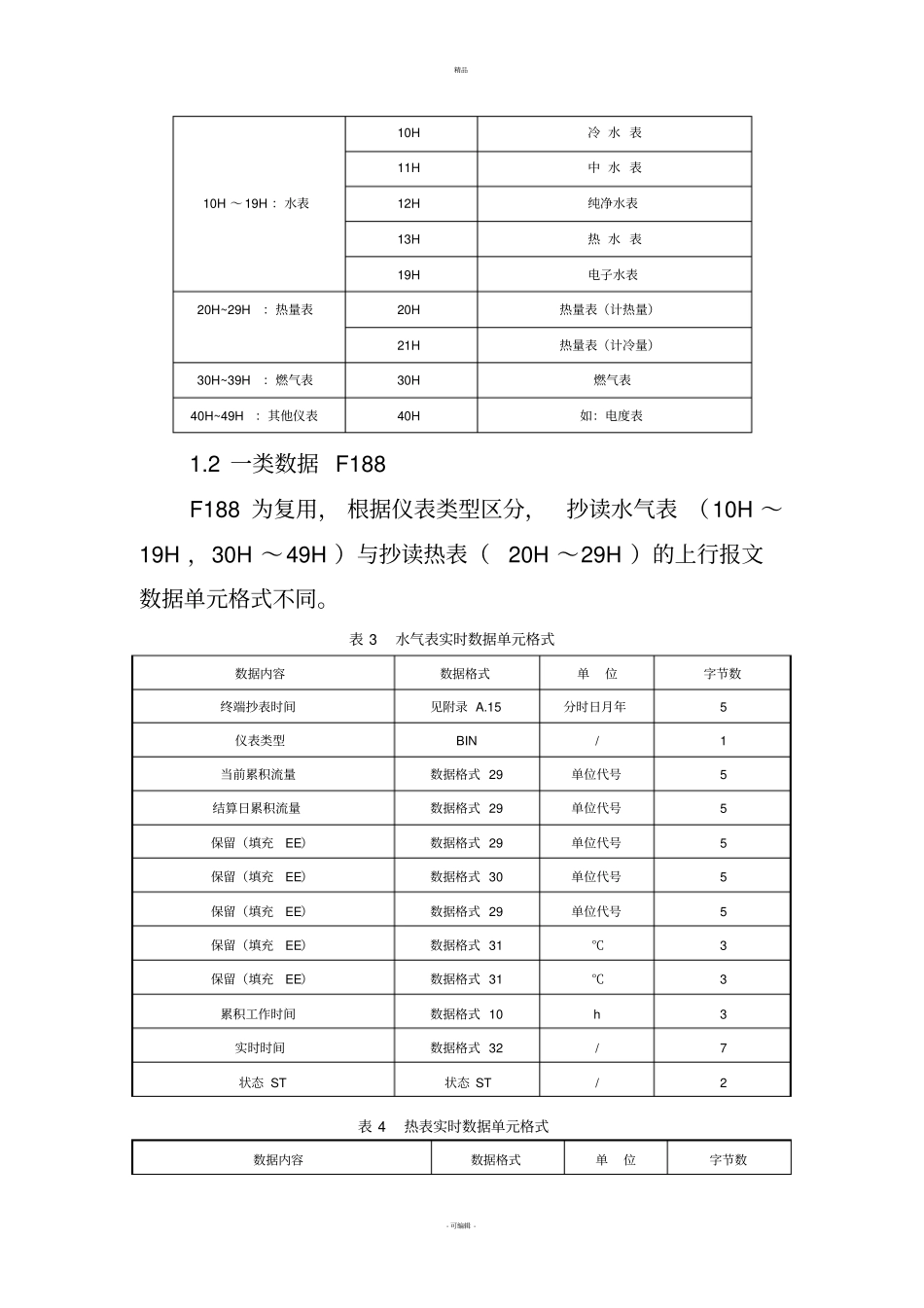

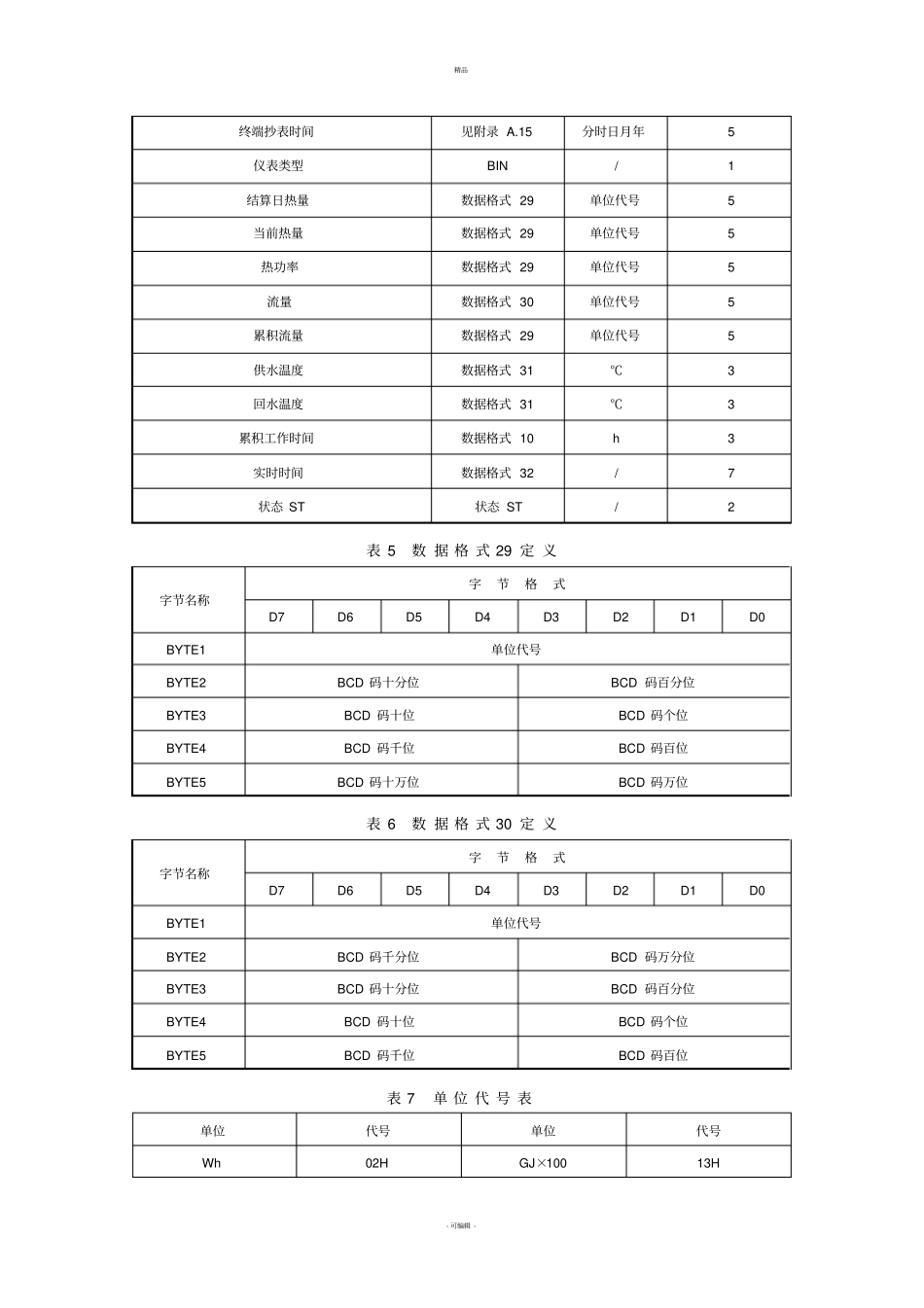

精品-可编辑-附件4：四表合一数据集中采集拓展通信协议1.Q/GDW1376.1-2013《电力用户用电信息采集系统通信协议第1部分：主站与采集终端通信协议》修订建议1.1参数F10表1F10数据单元格式电能表/交流采样装置序号BIN2本次配置第1块电能表/交流采样装置所属测量点号BIN2通信速率及端口号BIN1通信协议类型BIN1通信地址见附录A.126通信密码BIN6电能费率个数BS81有功电能示值整数位及小数位个数BS81所属采集器通信地址见附录A.126用户大类号及用户小类号BS81通信协议类型：当表计为水气热表时，填写32。通信地址：填写水气热表CJ/T188-2004地址的A0～A5。有功电能示值整数位及小数位个数：填写水气热表CJ/T188-2004地址的A6。用户大类号及用户小类号：填写水气热表CJ/T188-2004的仪表类型。表2仪表类型定义表仪表类型水表代码（T）仪表精品-可编辑-10H～19H：水表10H冷水表11H中水表12H纯净水表13H热水表19H电子水表20H~29H：热量表20H热量表（计热量）21H热量表（计冷量）30H~39H：燃气表30H燃气表40H~49H：其他仪表40H如：电度表1.2一类数据F188F188为复用，根据仪表类型区分，抄读水气表（10H～19H，30H～49H）与抄读热表（20H～29H）的上行报文数据单元格式不同。表3水气表实时数据单元格式数据内容数据格式单位字节数终端抄表时间见附录A.15分时日月年5仪表类型BIN/1当前累积流量数据格式29单位代号5结算日累积流量数据格式29单位代号5保留（填充EE）数据格式29单位代号5保留（填充EE）数据格式30单位代号5保留（填充EE）数据格式29单位代号5保留（填充EE）数据格式31℃3保留（填充EE）数据格式31℃3累积工作时间数据格式10h3实时时间数据格式32/7状态ST状态ST/2表4热表实时数据单元格式数据内容数据格式单位字节数精品-可编辑-终端抄表时间见附录A.15分时日月年5仪表类型BIN/1结算日热量数据格式29单位代号5当前热量数据格式29单位代号5热功率数据格式29单位代号5流量数据格式30单位代号5累积流量数据格式29单位代号5供水温度数据格式31℃3回水温度数据格式31℃3累积工作时间数据格式10h3实时时间数据格式32/7状态ST状态ST/2表5数据格式29定义字节名称字节格式D7D6D5D4D3D2D1D0BYTE1单位代号BYTE2BCD码十分位BCD码百分位BYTE3BCD码十位BCD码个位BYTE4BCD码千位BCD码百位BYTE5BCD码十万位BCD码万位表6数据格式30定义字节名称字节格式D7D6D5D4D3D2D1D0BYTE1单位代号BYTE2BCD码千分位BCD码万分位BYTE3BCD码十分位BCD码百分位BYTE4BCD码十位BCD码个位BYTE5BCD码千位BCD码百位表7单位代号表单位代号单位代号Wh02HGJ×10013H精品-可编辑-kWh05HW14HMWh08HkW17HMWh×1000AHMW1AHJ01HL29HkJ0BHm32CHMJ0EHL/h32HGJ11Hm3/h35H表8数据格式31定义字节名称字节格式D7D6D5D4D3D2D1D0BYTE1BCD码十分位BCD码百分位BYTE2BCD码十位BCD码个位BYTE3BCD码千位BCD码百位表9数据格式32定义字节名称字节格式D7D6D5D4D3D2D1D0BYTE1秒BCD码十位秒BCD码个位BYTE2分BCD码十位分BCD码个位BYTE3时BCD码十位时BCD码个位BYTE4日BCD码十位日BCD码个位BYTE5月BCD码十位月BCD码个位BYTE6年BCD码十位年BCD码个位BYTE7年BCD码千位年BCD码百位表10状态ST定义字节名称字节格式D7D6D5D4D3D2D1D0BYTE1保留电池电压0：正常1：欠压阀门状态00：开；01：关；11：异常BYTE2保留1.3二类数据抄表日冻结F220精品-可编辑-F220为复用，根据仪表类型区分，抄读水气表（10H～19H，30H～49H）与抄读热表（20H～29H）的上行报文数据单元格式不同。F220为抄读水气热表中的表冻结数据，非终端冻结。表11水气表实时数据单元格式数据内容数据格式单位字节数结算日累积流量数据格式29单位代号5表12热表实时数据单元格式数据内容数据格式单位字节数结算日热量数据格式29单位代号51.4二类数据F221F221为终端对1类数据F188的日末冻结。表13日冻结水气表数据单元格式数据内容数据格式单位字节数日冻结类数据时标Td_d见本部分5.13.1.3.3日月年3终端抄表时间见附录A.15分时日月年5仪表类型BIN/1当前累积流量数据格式29单位代号5结算日累积流量数据格式29单位代号5保留（填充EE）数据格式29单位代号5保留（填充EE）数据格式30单位代号5保留（填充EE）数...
