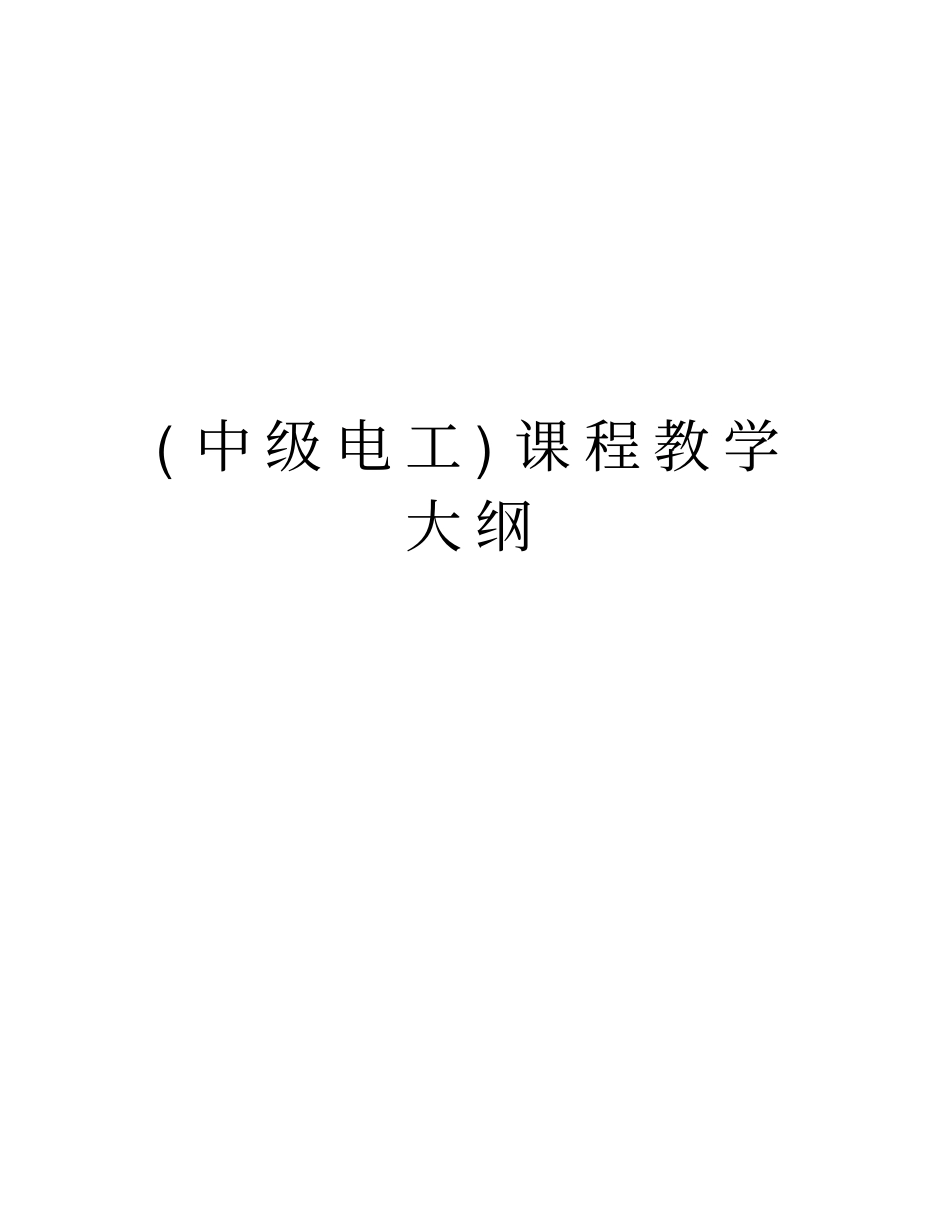

(中级电工)课程教学大纲讲课稿VIP免费

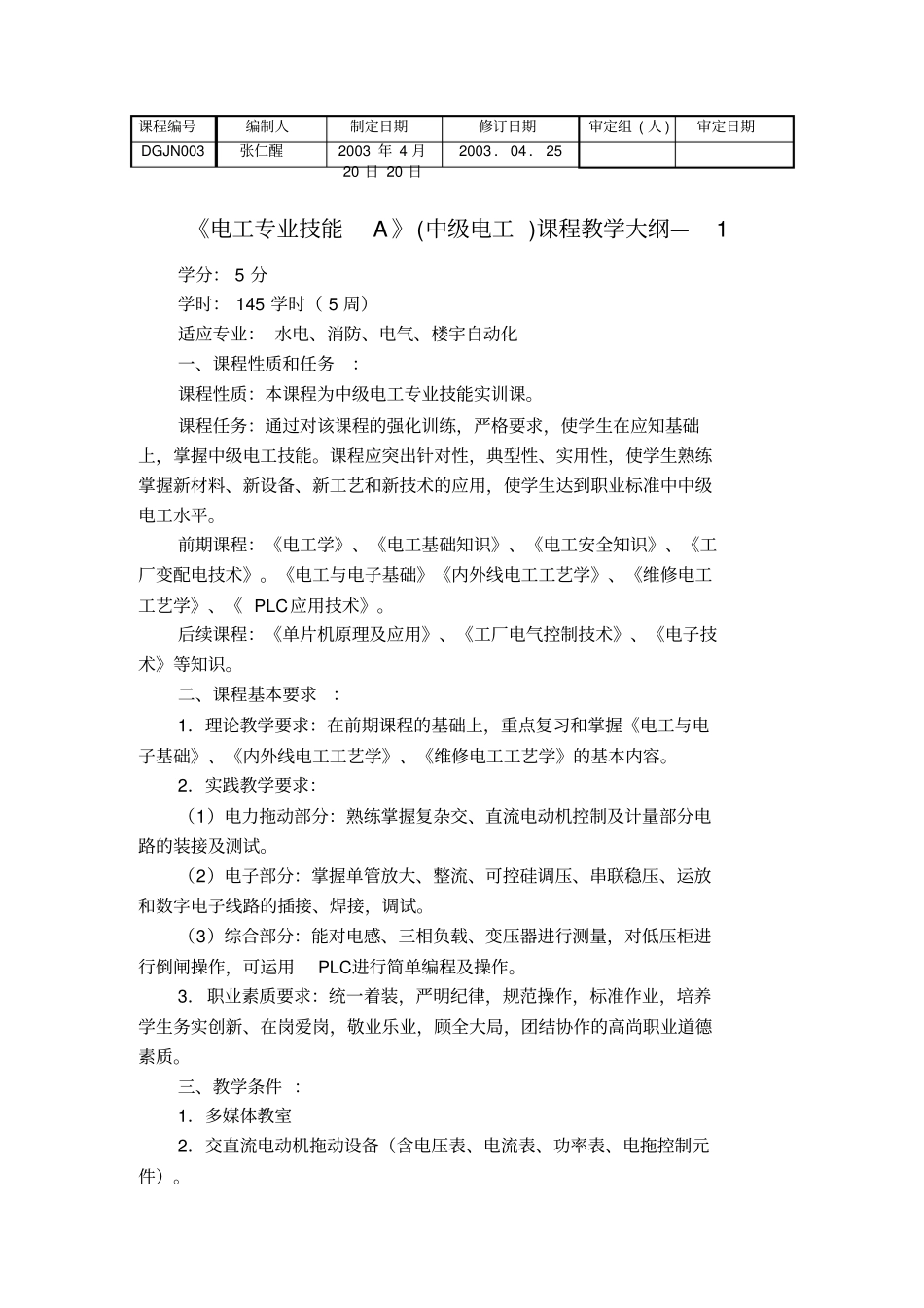

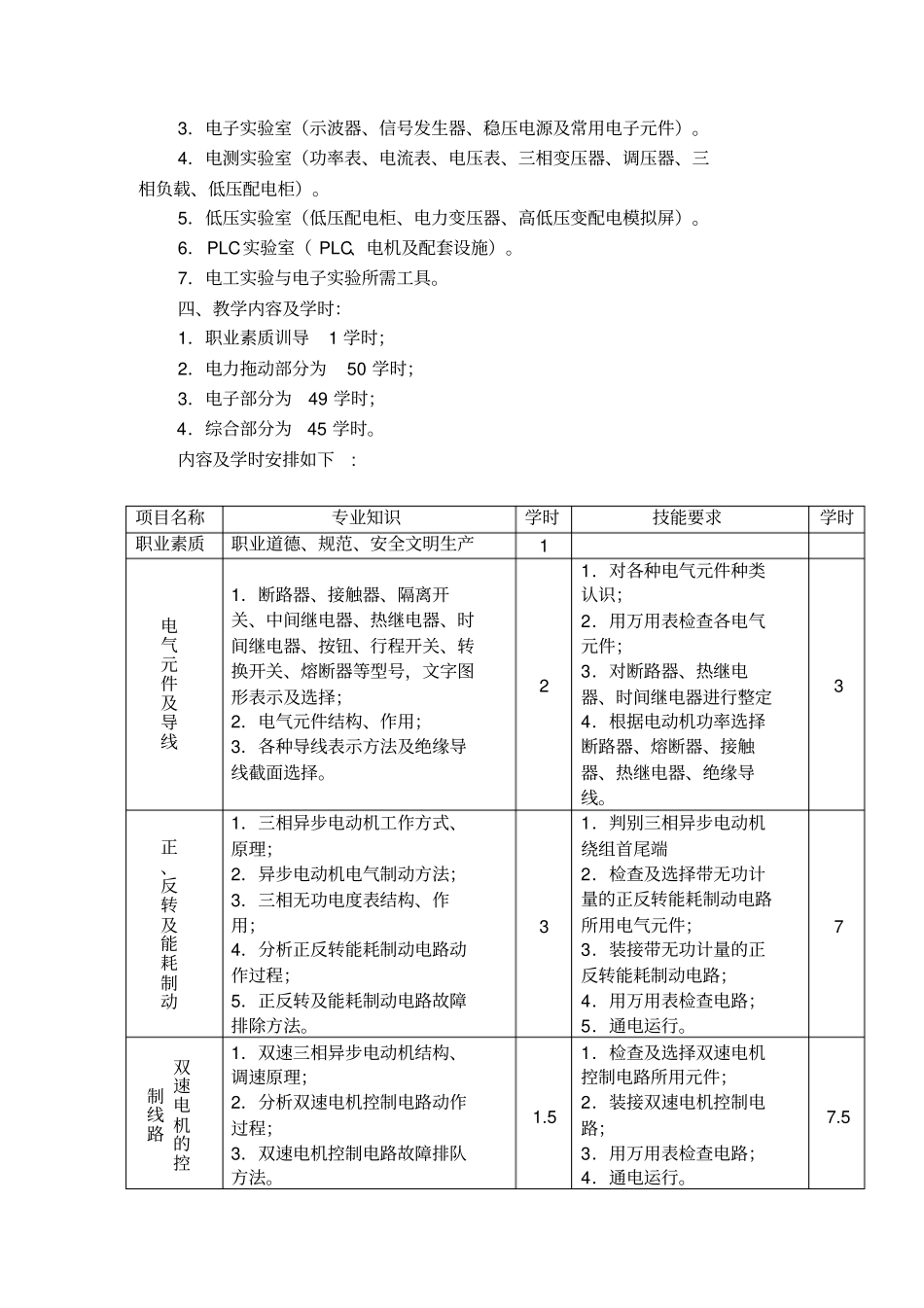

(中级电工)课程教学大纲课程编号编制人制定日期修订日期审定组(人)审定日期DGJN003张仁醒2003年4月20日20日2003．04．25《电工专业技能A》(中级电工)课程教学大纲—1学分：5分学时：145学时（5周）适应专业：水电、消防、电气、楼宇自动化一、课程性质和任务：课程性质：本课程为中级电工专业技能实训课。课程任务：通过对该课程的强化训练，严格要求，使学生在应知基础上，掌握中级电工技能。课程应突出针对性，典型性、实用性，使学生熟练掌握新材料、新设备、新工艺和新技术的应用，使学生达到职业标准中中级电工水平。前期课程：《电工学》、《电工基础知识》、《电工安全知识》、《工厂变配电技术》。《电工与电子基础》《内外线电工工艺学》、《维修电工工艺学》、《PLC应用技术》。后续课程：《单片机原理及应用》、《工厂电气控制技术》、《电子技术》等知识。二、课程基本要求：1．理论教学要求：在前期课程的基础上，重点复习和掌握《电工与电子基础》、《内外线电工工艺学》、《维修电工工艺学》的基本内容。2．实践教学要求：（1）电力拖动部分：熟练掌握复杂交、直流电动机控制及计量部分电路的装接及测试。（2）电子部分：掌握单管放大、整流、可控硅调压、串联稳压、运放和数字电子线路的插接、焊接，调试。（3）综合部分：能对电感、三相负载、变压器进行测量，对低压柜进行倒闸操作，可运用PLC进行简单编程及操作。3．职业素质要求：统一着装，严明纪律，规范操作，标准作业，培养学生务实创新、在岗爱岗，敬业乐业，顾全大局，团结协作的高尚职业道德素质。三、教学条件：1．多媒体教室2．交直流电动机拖动设备（含电压表、电流表、功率表、电拖控制元件）。3．电子实验室（示波器、信号发生器、稳压电源及常用电子元件）。4．电测实验室（功率表、电流表、电压表、三相变压器、调压器、三相负载、低压配电柜）。5．低压实验室（低压配电柜、电力变压器、高低压变配电模拟屏）。6．PLC实验室（PLC、电机及配套设施）。7．电工实验与电子实验所需工具。四、教学内容及学时：1．职业素质训导1学时；2．电力拖动部分为50学时；3．电子部分为49学时；4．综合部分为45学时。内容及学时安排如下:项目名称专业知识学时技能要求学时职业素质职业道德、规范、安全文明生产1电气元件及导线1．断路器、接触器、隔离开关、中间继电器、热继电器、时间继电器、按钮、行程开关、转换开关、熔断器等型号，文字图形表示及选择；2．电气元件结构、作用；3．各种导线表示方法及绝缘导线截面选择。21．对各种电气元件种类认识；2．用万用表检查各电气元件；3．对断路器、热继电器、时间继电器进行整定4．根据电动机功率选择断路器、熔断器、接触器、热继电器、绝缘导线。3正、反转及能耗制动1．三相异步电动机工作方式、原理；2．异步电动机电气制动方法；3．三相无功电度表结构、作用；4．分析正反转能耗制动电路动作过程；5．正反转及能耗制动电路故障排除方法。31．判别三相异步电动机绕组首尾端2．检查及选择带无功计量的正反转能耗制动电路所用电气元件；3．装接带无功计量的正反转能耗制动电路；4．用万用表检查电路；5．通电运行。7双速电机的控制线路1．双速三相异步电动机结构、调速原理；2．分析双速电机控制电路动作过程；3．双速电机控制电路故障排队方法。1.51．检查及选择双速电机控制电路所用元件；2．装接双速电机控制电路；3．用万用表检查电路；4．通电运行。7.5项目名称专业知识学时技能要求学时Y/Δ启动及顺序控制线路1．降压启动种类、原理2．分析Y/Δ启动及顺序控制电路动作过程；3．Y/Δ启动及顺序控制电路故障排除方法。1.51．检查及选择双速电机控制电路所用元件；2．装接Y/Δ启动及顺序控制电路；3．用万用表检查电路；4．通电运行。6.5三速电机的控制线路1．三速电机的结构特性及调速原理；2．分析三速电机的控制线路动作过程；3．三速电机的控制线路故障排除方法。21．检查及选择三速电机控制电路所用元件；2．装接三速电机控制电路；3．用万用表检查电路；4．通电运行。8直流电机控制线路1．直流电动机结构特性、正反转调速及制动原理；2．分析直流电...
