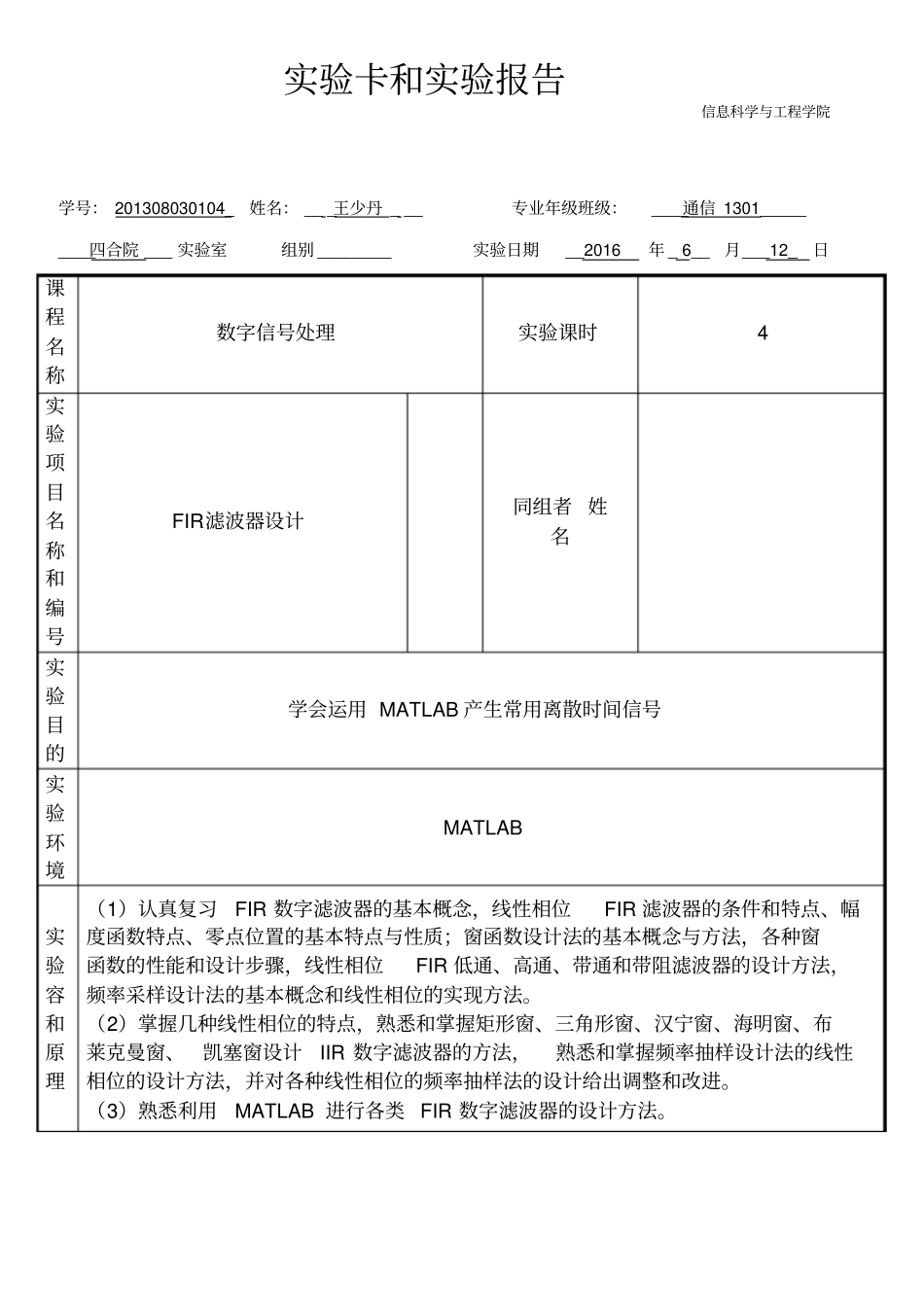

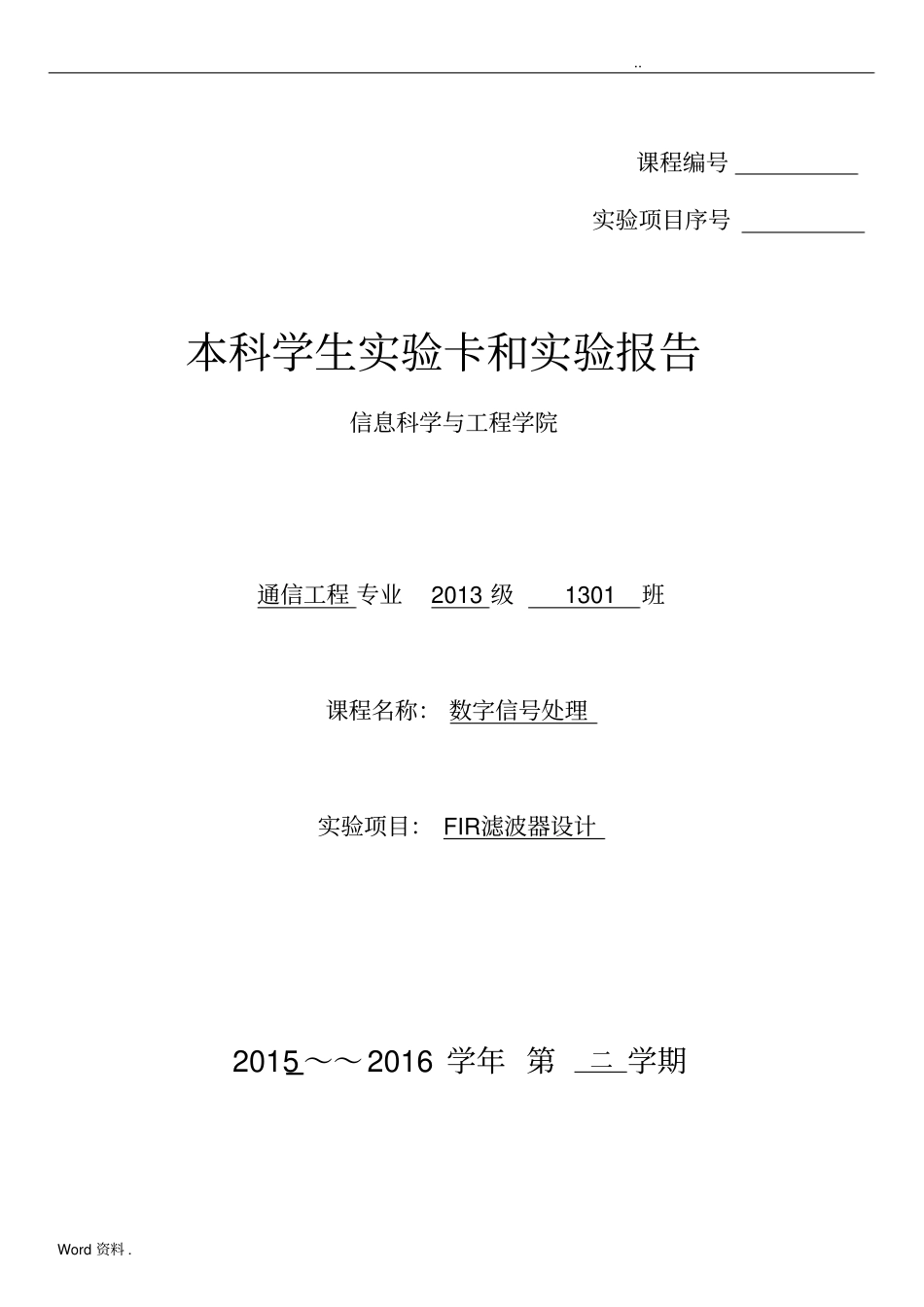

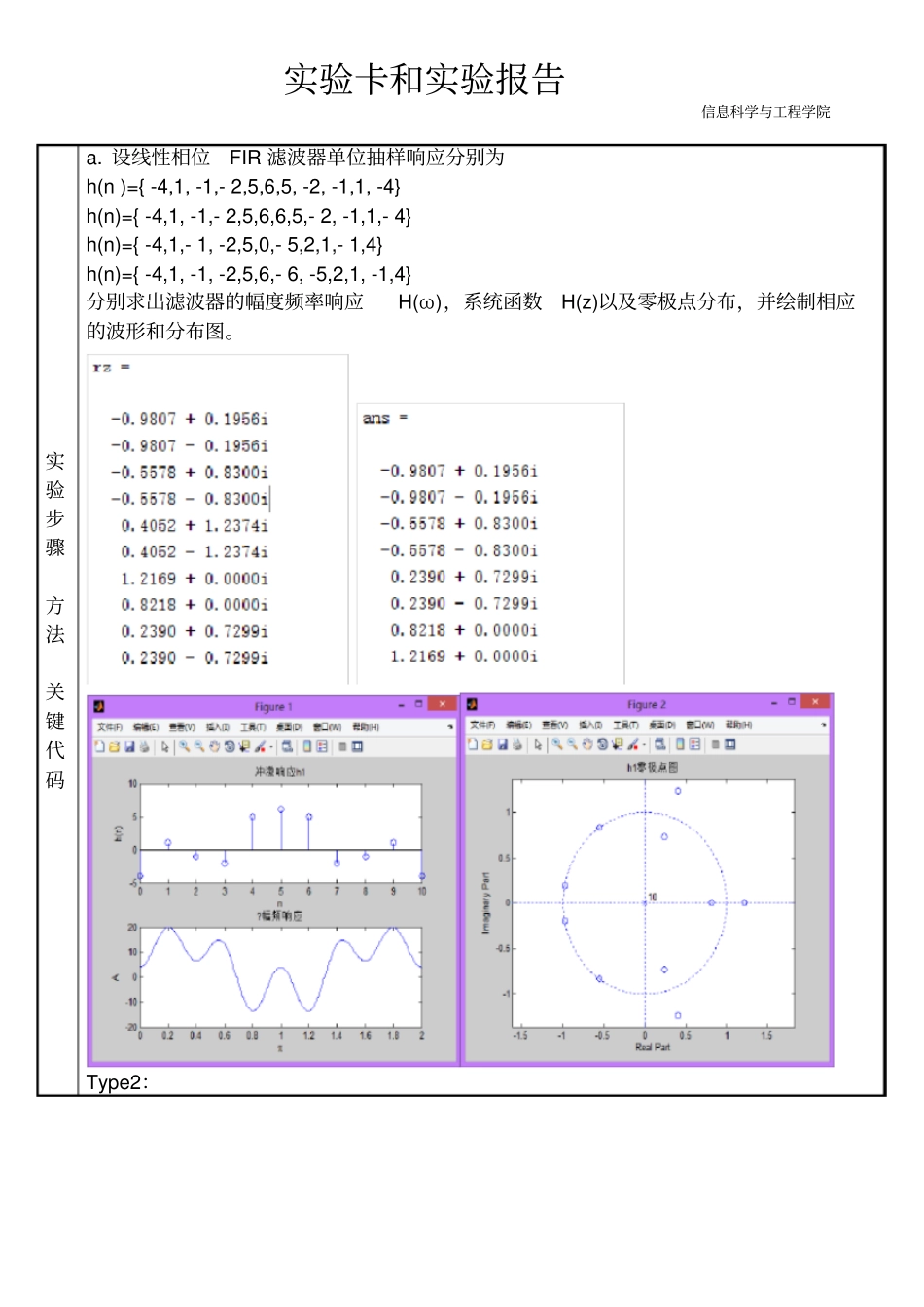

..Word资料.课程编号实验项目序号本科学生实验卡和实验报告信息科学与工程学院通信工程专业2013级1301班课程名称：数字信号处理实验项目：FIR滤波器设计2015～～2016学年第二学期实验卡和实验报告信息科学与工程学院学号：201308030104_姓名：___王少丹___专业年级班级：____通信1301_________四合院___实验室组别________实验日期__2016年_6__月___12_日课程名称数字信号处理实验课时4实验项目名称和编号FIR滤波器设计同组者姓名实验目的学会运用MATLAB产生常用离散时间信号实验环境MATLAB实验容和原理（1）认真复习FIR数字滤波器的基本概念，线性相位FIR滤波器的条件和特点、幅度函数特点、零点位置的基本特点与性质；窗函数设计法的基本概念与方法，各种窗函数的性能和设计步骤，线性相位FIR低通、高通、带通和带阻滤波器的设计方法，频率采样设计法的基本概念和线性相位的实现方法。（2）掌握几种线性相位的特点，熟悉和掌握矩形窗、三角形窗、汉宁窗、海明窗、布莱克曼窗、凯塞窗设计IIR数字滤波器的方法，熟悉和掌握频率抽样设计法的线性相位的设计方法，并对各种线性相位的频率抽样法的设计给出调整和改进。（3）熟悉利用MATLAB进行各类FIR数字滤波器的设计方法。实验卡和实验报告信息科学与工程学院实验步骤方法关键代码a.设线性相位FIR滤波器单位抽样响应分别为h(n)={-4,1,-1,-2,5,6,5,-2,-1,1,-4}h(n)={-4,1,-1,-2,5,6,6,5,-2,-1,1,-4}h(n)={-4,1,-1,-2,5,0,-5,2,1,-1,4}h(n)={-4,1,-1,-2,5,6,-6,-5,2,1,-1,4}分别求出滤波器的幅度频率响应H(ω)，系统函数H(z)以及零极点分布，并绘制相应的波形和分布图。Type2：实验卡和实验报告信息科学与工程学院Type3：实验卡和实验报告信息科学与工程学院Type4：实验卡和实验报告信息科学与工程学院b.设计FIR数字低通滤波器，技术指标为：ωp=0.2π，ωst=0.3π，δ1=0.25dB，δ2=50dB。(1)通过技术指标，选择一种窗函数进行设计；(2)求滤波器的单位抽样响应、频率响应，并绘制波形。(3)选择凯塞窗函数设计该滤波器，并绘制相应的波形图。实验卡和实验报告信息科学与工程学院实验卡和实验报告信息科学与工程学院c.设计FIR数字带通滤波器，技术指标为：下阻带边缘：ωst1=0.2π，δs1=60dB，下通带边缘：ωp1=0.35π，δp1=1dB；上通带边缘：ωp2=0.65π，δp1=1dB，上阻带边缘：ωst2=0.8π，δs2=60dB；(1)通过技术指标，选择一种窗函数进行设计；(2)求滤波器的单位抽样响应、频率响应，并绘制波形。d.设计FIR数字带通滤波器，技术指标为：下阻带边缘：ωst1=0.2π，δs1=60dB，下通带边缘：ωp1=0.4π，δp1=1dB；上通带边缘：ωp2=0.6π，δp1=1dB，上阻带边缘：ωst2=0.8π，δs2=60dB；(1)通过技术指标，选择一种窗函数进行设计；(2)求滤波器的单位抽样响应、频率响应，并绘制波形。实验卡和实验报告信息科学与工程学院e.设计FIR数字带通滤波器，技术指标为：下阻带边缘：ωst1=0.2π，δs1=20dB，下通带边缘：ωp1=0.4π，δp1=1dB；上通带边缘：ωp2=0.6π，δp1=1dB，上阻带边缘：ωst2=0.8π，δs2=20dB；(1)通过技术指标，选择一种窗函数进行设计；(2)求滤波器的单位抽样响应、频率响应，并绘制波形。实验卡和实验报告信息科学与工程学院f.设计FIR数字高通滤波器，技术指标为：通带截止频率为ωp=15π/27，阻带截止频率为ωst=11π/27，通带最大衰减为δ1=2.5dB，阻带最小衰减为δ2=55dB。(1)通过技术指标，选择一种窗函数进行设计；(2)求滤波器的单位抽样响应、频率响应，并绘制波形。系统一：g.设计FIR数字高通滤波器，技术指标为：通带截止频率为ωp=0.6π，阻带截止频率为ωst=0.4π，通带最大衰减为δ1=0.25dB，阻带最小衰减为δ2=40dB。(1)通过技术指标，选择一种窗函数进行设计；(2)求滤波器的单位抽样响应、频率响应，并绘制波形。实验卡和实验报告信息科学与工程学院h.滤波器的技术指标为：通带截止频率为ωp=0.6π，阻带截止频率为ωst=0.4π，通带最大衰减为δ1=0.25dB，阻带最小衰减为δ2=40dB。(1)通过技术指标，选择一种窗函数设计一个具有π/2相移的FIR高通滤波器；(2)求滤波器的单位抽样响应、频率响应，...
