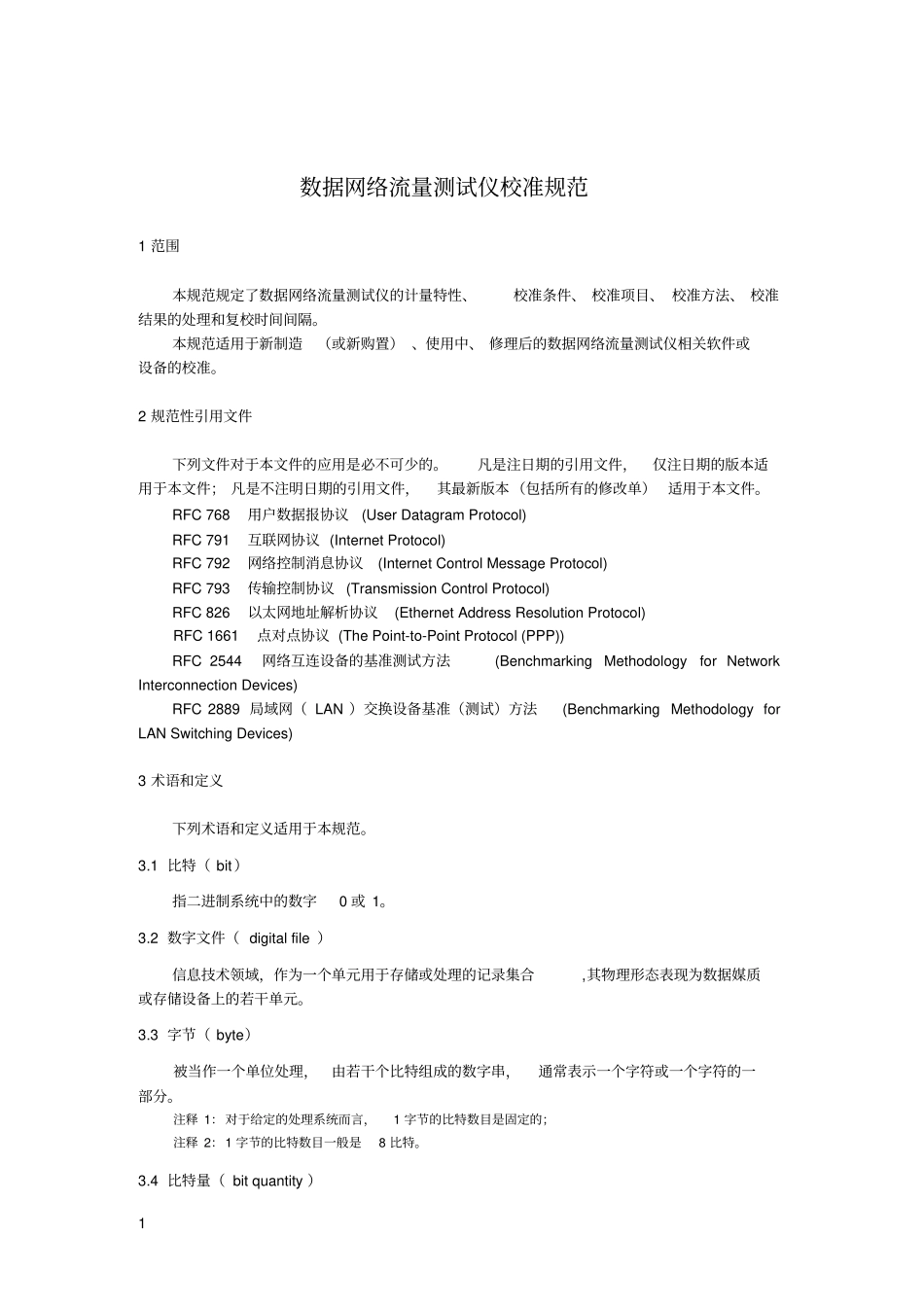

1数据网络流量测试仪校准规范1范围本规范规定了数据网络流量测试仪的计量特性、校准条件、校准项目、校准方法、校准结果的处理和复校时间间隔。本规范适用于新制造（或新购置）、使用中、修理后的数据网络流量测试仪相关软件或设备的校准。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。RFC768用户数据报协议(UserDatagramProtocol)RFC791互联网协议(InternetProtocol)RFC792网络控制消息协议(InternetControlMessageProtocol)RFC793传输控制协议(TransmissionControlProtocol)RFC826以太网地址解析协议(EthernetAddressResolutionProtocol)RFC1661点对点协议(ThePoint-to-PointProtocol(PPP))RFC2544网络互连设备的基准测试方法(BenchmarkingMethodologyforNetworkInterconnectionDevices)RFC2889局域网（LAN）交换设备基准（测试）方法(BenchmarkingMethodologyforLANSwitchingDevices)3术语和定义下列术语和定义适用于本规范。3.1比特（bit）指二进制系统中的数字0或1。3.2数字文件（digitalfile）信息技术领域，作为一个单元用于存储或处理的记录集合,其物理形态表现为数据媒质或存储设备上的若干单元。3.3字节（byte）被当作一个单位处理，由若干个比特组成的数字串，通常表示一个字符或一个字符的一部分。注释1：对于给定的处理系统而言，1字节的比特数目是固定的；注释2：1字节的比特数目一般是8比特。3.4比特量（bitquantity）2表示计算机或通信中数据媒质或信息存储的基本单元数目的量，基本单位为比特。3.5网络流量（networkflow）指在给定时间段内，基于给定协议集,流经特定测量点的比特量值。3.6上行网络流量（uploadnetworkflow）指在给定时间段内，基于给定协议集，流出特定测量点的比特量值，简称上行流量。3.7下行网络流量（downloadnetworkflow）指在给定时间段内，基于给定协议集,流入特定测量点的比特量值，简称下行流量。3.8应用层（applicationlayer）由若干个特定应用服务元素（SASE）和一个或多个公用应用服务元素（CASE）组成。每个SASE提供特定的应用服务，例如文件运输访问和管理（FTAM）、电子文电处理（MHS）、虚拟终端协议（VAP）等。CASE提供一组公用的应用服务，例如联系控制服务元素（ACSE）、可靠运输服务元素（RTSE）和远程操作服务元素（ROSE）等。该层为用于通信的应用程序和用于消息传输的底层网络提供接口。3.9传输层（transportlayer）在通信用户进程之间提供端到端的可靠的通信服务。在TCP/IP中，传输层提供了两个协议：传输控制协议(TransmissionControlProtocol，TCP)和用户数据报协议(UserDatagramProtocol，UDP)，分别提供面向连接的和无连接的数据传输服务。3.10网络层，IP层（networklayer）实现两个端系统之间的数据透明传送，使传输层不需要了解网络中的数据传输和交换技术。3.11MAC层（macsublayer）负责把物理层的“0”、“1”比特流组建成帧，并通过帧尾部的错误校验信息进行错误校验；提供对共享介质的访问方法，包括以太网的带冲突检测的载波侦听多路访问（CSMA/CD）、令牌环（TokenRing）、光纤分布式数据接口（FDDI）等。3.12计量单位采用的计量单位包括bit，byte（简写为B），1kB，1MB，1GB，1TB，其中：1B=8bits，1KB=210B，1MB=220B，1GB=230B，1T=1024G=240B。4概述数据网络流量测试仪是用于对数据网络及其相关设备的数据网络流量参数进行测试的软件或仪表，可以模拟网络终端产生数据流量，进行比特流量测试，对网络状态进行实时监测，分析和统计结果。5计量特性35.1外观及功能性检查设备的标志应清晰可辨，箱体应无影响正常工作的机械损伤，接头安装牢固，上电后各指示灯显示正常。5.2测量数据测量数据应有起始时间和结束时间；测量数据应指出测量基于的协议，是否包含该协议格式控制字符；测量数据应分上行流量、下行流量和网络流量,且满足网络流量=上行流量+下行流量。5.3网络流量示值最大允许误差表1网络数据流量设备示值的最大允许误差应用层加载的标准比特量值（B）示值最...
