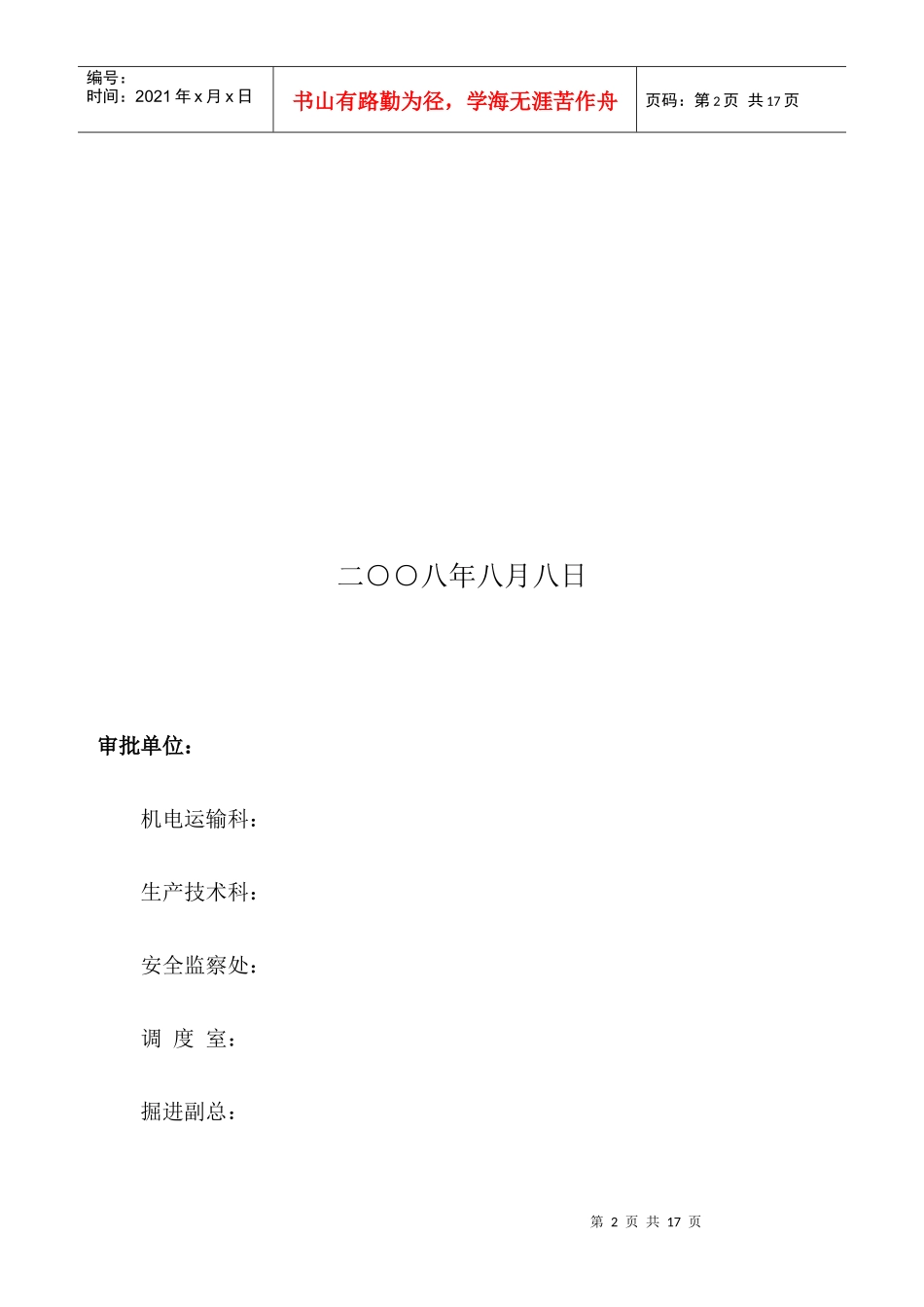

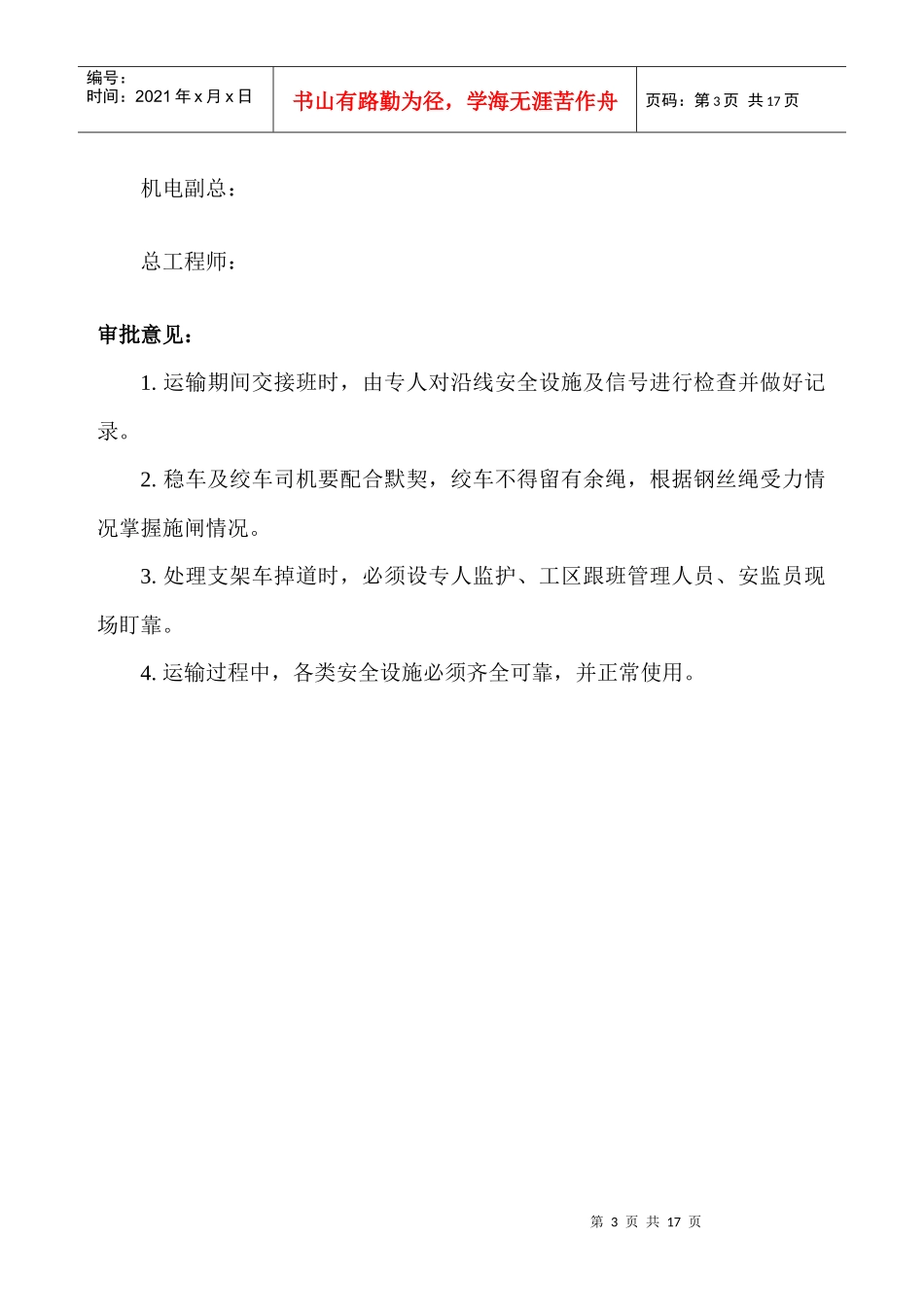

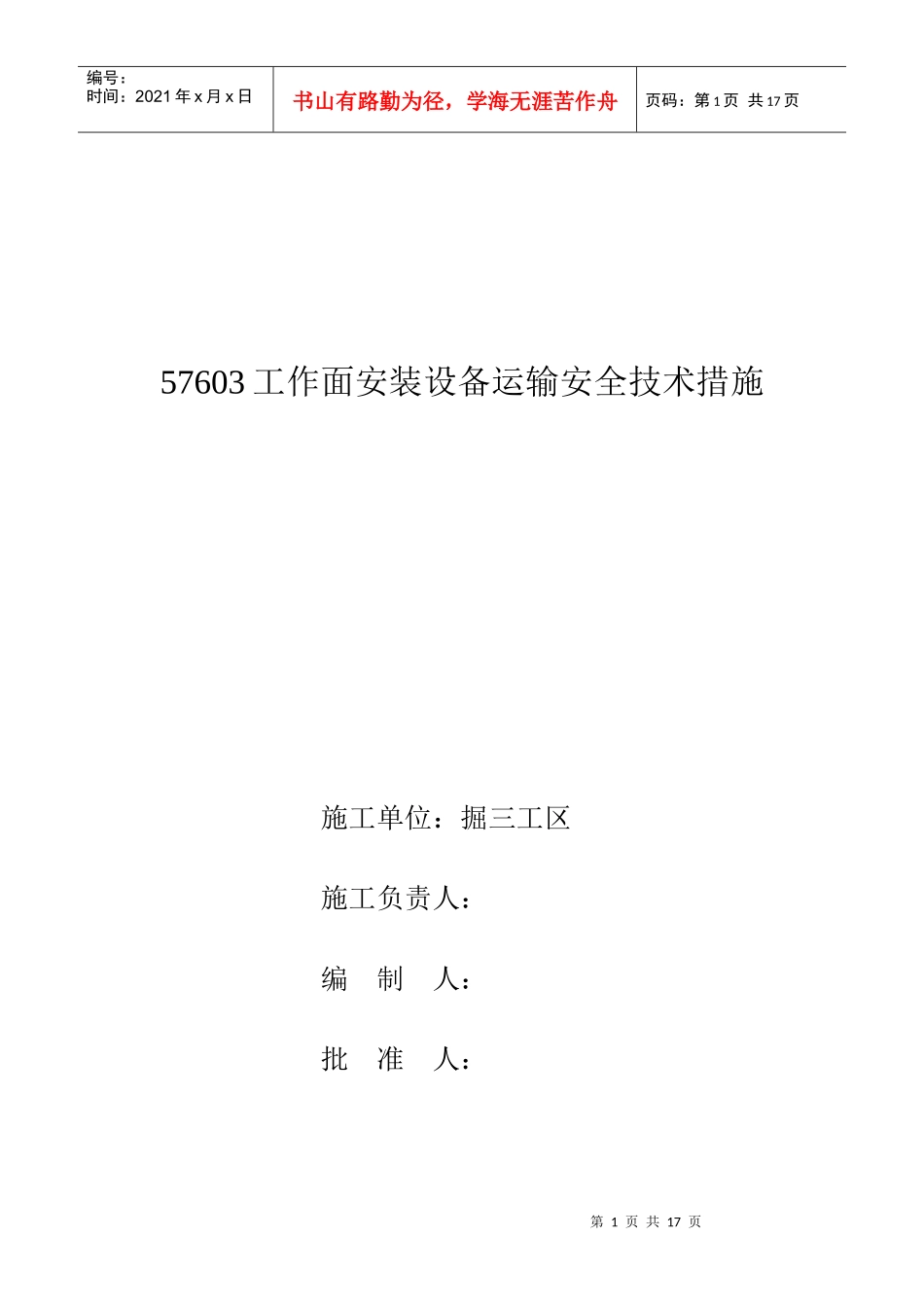

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页57603工作面安装设备运输安全技术措施施工单位：掘三工区施工负责人：编制人：批准人：第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页二○○八年八月八日审批单位：机电运输科：生产技术科：安全监察处：调度室：掘进副总：第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页机电副总：总工程师：审批意见：1.运输期间交接班时，由专人对沿线安全设施及信号进行检查并做好记录。2.稳车及绞车司机要配合默契，绞车不得留有余绳，根据钢丝绳受力情况掌握施闸情况。3.处理支架车掉道时，必须设专人监护、工区跟班管理人员、安监员现场盯靠。4.运输过程中，各类安全设施必须齐全可靠，并正常使用。第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页一、概况按矿井生产安排，我工区负责采煤机、刮板输送机、转载机的运输，因运输设备体积、重量都较大，运输较为困难，为了确保运输工作的顺利完成，特编制本措施并认真传达学习。二、运输准备工作1.根据所运输最大设备的外型尺寸沿途测量，对影响运输的部分巷道要事先进行处理，达到畅通无阻。2.根据运输需要，由机修车间在7603上轨巷迎头安装1部30T稳车，配Ф18.5mm钢丝绳；在7603上轨巷外部车场安装1部JD-2.5型绞车，配Ф18.5mm钢丝绳；在7600轨道上山安装一部20T稳车，配Ф18.5mm钢丝绳。每部绞车及稳车前必须安设封闭式挡绳设施：在绳道两侧分别支设液压支柱，并在其外侧敷设封闭全断面的金属网。沿途每个躲避硐处都要配有语音信号和行车红灯，信号器应设置在硐室内。在运输大件设备时，一人观察设备情况，两人轮流交替操作信号器，发现问题及时发出停车信号，并采取有效措施。3.对所有绞车所用的钢丝绳全部使用检验合格的新绳，并配备钢丝绳及安全设施检查记录。4.对运输、安装使用的绞车及其辅助设施，必须严格按照安装要求提前安装好。准备好10T马镫，并配备备用闭锁销，以备有不合格销子时及时更第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页换。5.对沿途运输路线的轨道严格检查，沿途轨道、道岔、道接头、地滚子及安全设施必须全面认真检查，不合格的事先进行整改，拐弯处、道岔及接头出必须加密道木。三、运输方案及运输路线：1.液压支架采用整体运输的方式，采煤机、刮板输送机、转载机采用解体运输的方式。2.运输顺序：首先运输转载机、刮板输送机，然后运输采煤机，最后运送输液压支架。3.设备运输路线：7600轨道上山下车场→7600轨道上山→7603上轨巷→7603切眼上端头四、运输方法1、在7600轨道上山下车场接车后，检查封车情况，销子必须使用标准闭锁销，平板车每车用三道Ф15.5mm的钢丝绳套封好，配套绳卡不少于3个，绳卡一定要上紧。利用7600轨道上山20T稳车将大件车提至7603上轨巷车场，再用7603上轨巷迎头的30T稳车和7603上轨巷外部的JD—2.5型绞车对拉，连接好钩头，检查好闭锁销子，连好保险绳，检查无误后，打点开车，依次运到7603切眼上端头；重车运输每次不得超过两辆。2、将设备运至里切眼上端头停车，等待机修车间进行安装。五、稳车及绞车使用注意事项1.司机应经过培训合格并持特种作业操作资格证上岗。第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页2.开车前必须检查下列各项：（1）认真检查工作地点、顶帮支护情况，不得有失效支护，不得有空帮空顶现象。（2）检查基础螺栓、地锚等是否牢固可靠，钢丝绳有无断丝，钩头是否完好，钢丝绳在滚筒上排列是否整齐。（3）检查制动操作手把是否灵活可靠，闸带与闸轮的间隙是否合适，各销轴、调节螺栓等是否松动或脱落。检查制动操作手把，不得超过水平位置，应略向上倾斜。（4）开车前，必须使绞车或稳车试运转，并检查信号设施是否灵敏可靠。3.每部绞车司机必须固定人员，神志不清不准上岗，严格按信号操作，听不清信号...
