两个8031单片机之间的数据通信电路及程序VIP免费

两个8031单片机之间的数据通信电路及程序_第1页
1/9
两个8031单片机之间的数据通信电路及程序_第2页
2/9
两个8031单片机之间的数据通信电路及程序_第3页
3/9

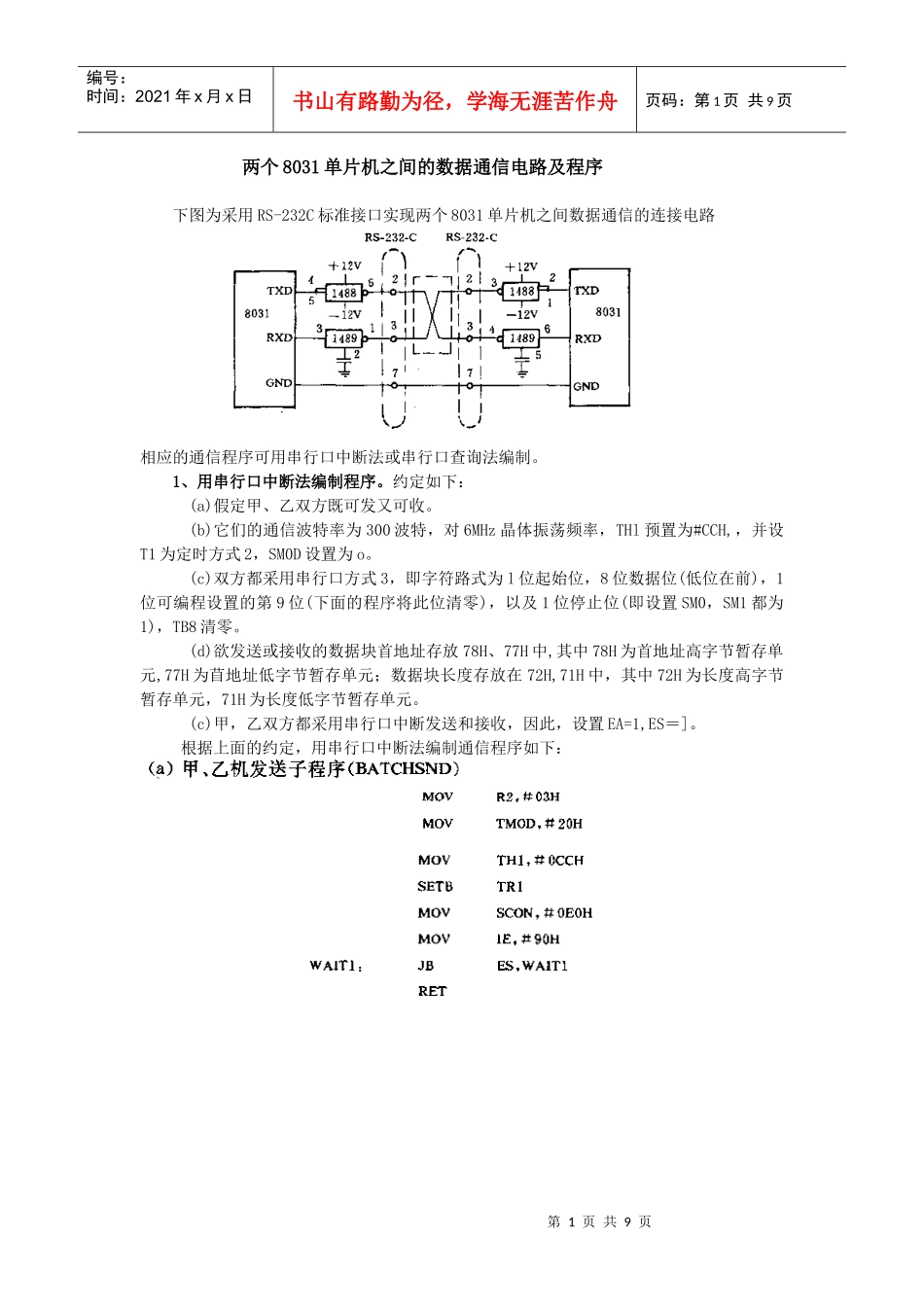

第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页两个8031单片机之间的数据通信电路及程序下图为采用RS-232C标准接口实现两个8031单片机之间数据通信的连接电路相应的通信程序可用串行口中断法或串行口查询法编制。1、用串行口中断法编制程序。约定如下:(a)假定甲、乙双方既可发又可收。(b)它们的通信波特率为300波特,对6MHz晶体振荡频率,THl预置为#CCH,,并设T1为定时方式2,SM0D设置为o。(c)双方都采用串行口方式3,即字符路式为l位起始位,8位数据位(低位在前),1位可编程设置的第9位(下面的程序将此位清零),以及1位停止位(即设置SM0,SM1都为1),TB8清零。(d)欲发送或接收的数据块首地址存放78H、77H中,其中78H为首地址高字节暂存单元,77H为苜地址低字节暂存单元;数据块长度存放在72H,71H中,其中72H为长度高字节暂存单元,71H为长度低字节暂存单元。(c)甲,乙双方都采用串行口中断发送和接收,因此,设置EA=1,ES=]。根据上面的约定,用串行口中断法编制通信程序如下:第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页以上是甲、乙两机发送接收子程序,如果甲机向乙机发送,则甲机调用发送子程序.乙机调用接收子程序,反之亦然。2、用串行口查询法编制程序第4页共9页第3页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共9页第5页共9页第4页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共9页第6页共9页第5页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共9页第7页共9页第6页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共9页第8页共9页第7页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共9页第9页共9页第8页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共9页
