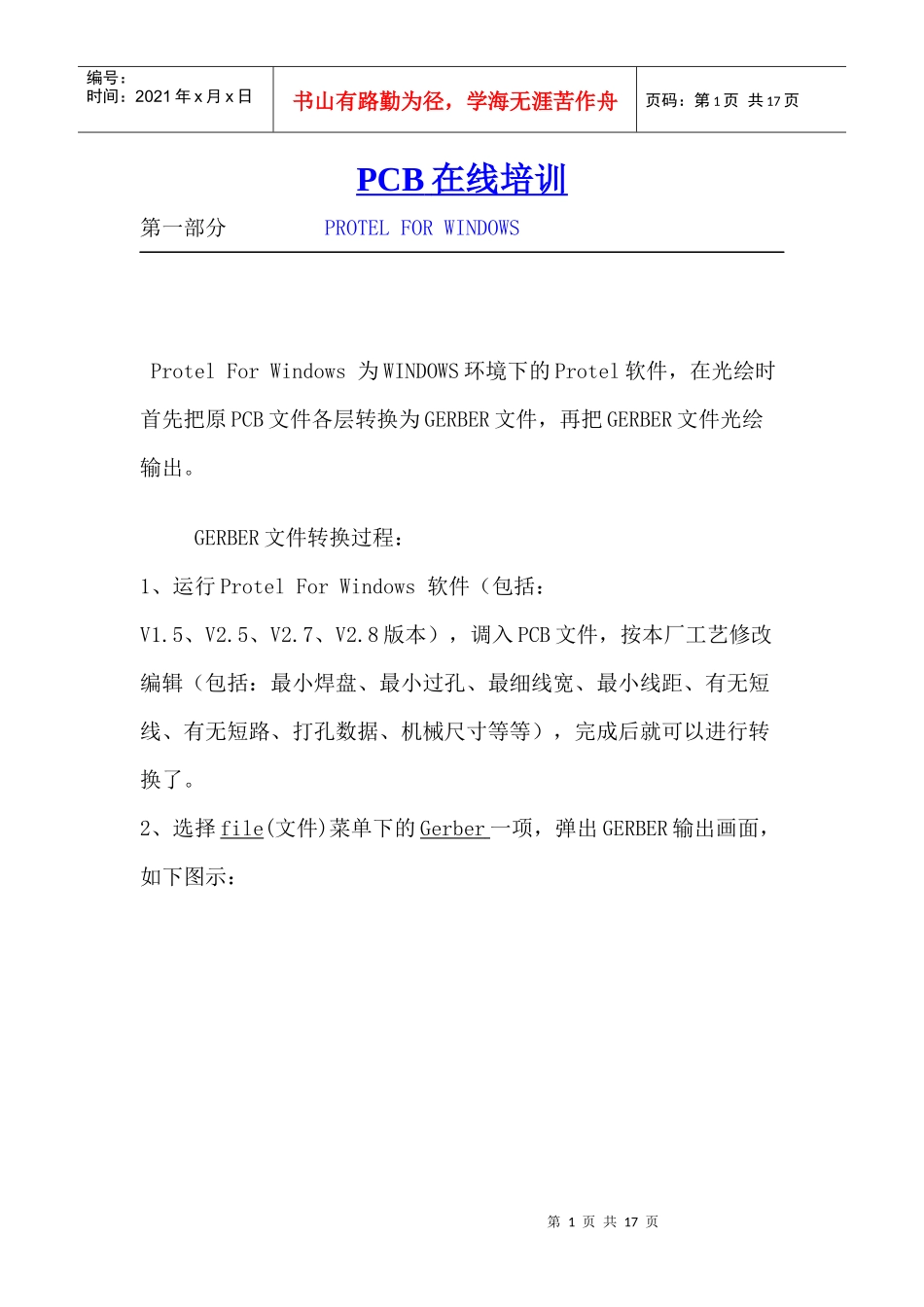

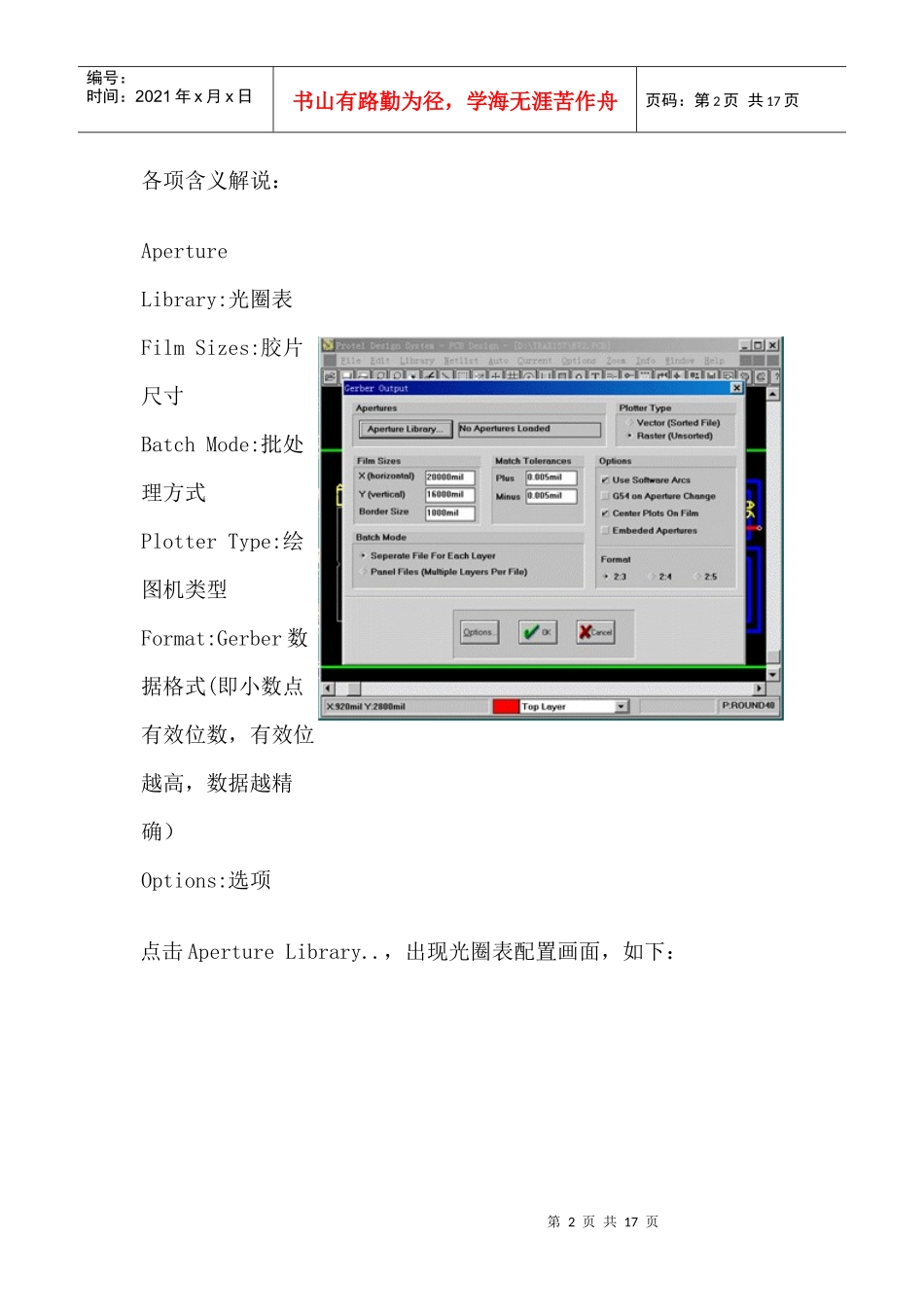

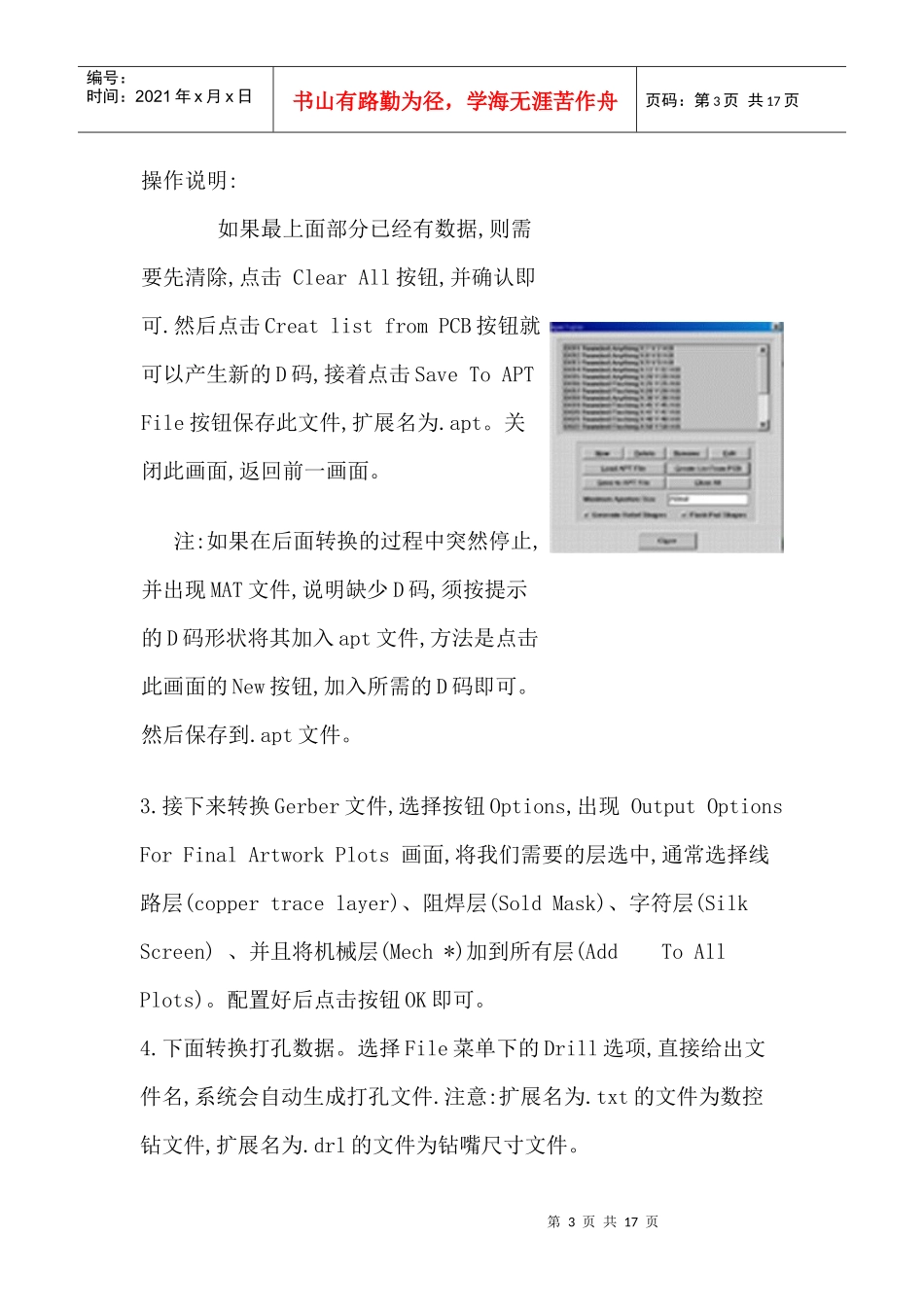

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页PCB在线培训第一部分PROTELFORWINDOWSProtelForWindows为WINDOWS环境下的Protel软件，在光绘时首先把原PCB文件各层转换为GERBER文件，再把GERBER文件光绘输出。GERBER文件转换过程：1、运行ProtelForWindows软件（包括：V1.5、V2.5、V2.7、V2.8版本），调入PCB文件，按本厂工艺修改编辑（包括：最小焊盘、最小过孔、最细线宽、最小线距、有无短线、有无短路、打孔数据、机械尺寸等等），完成后就可以进行转换了。2、选择file(文件)菜单下的Gerber一项，弹出GERBER输出画面，如下图示：第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页各项含义解说：ApertureLibrary:光圈表FilmSizes:胶片尺寸BatchMode:批处理方式PlotterType:绘图机类型Format:Gerber数据格式(即小数点有效位数，有效位越高，数据越精确）Options:选项点击ApertureLibrary..，出现光圈表配置画面，如下：第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页操作说明:如果最上面部分已经有数据,则需要先清除,点击ClearAll按钮,并确认即可.然后点击CreatlistfromPCB按钮就可以产生新的D码,接着点击SaveToAPTFile按钮保存此文件,扩展名为.apt。关闭此画面,返回前一画面。注:如果在后面转换的过程中突然停止,并出现MAT文件,说明缺少D码,须按提示的D码形状将其加入apt文件,方法是点击此画面的New按钮,加入所需的D码即可。然后保存到.apt文件。3.接下来转换Gerber文件,选择按钮Options,出现OutputOptionsForFinalArtworkPlots画面,将我们需要的层选中,通常选择线路层(coppertracelayer)、阻焊层(SoldMask)、字符层(SilkScreen)、并且将机械层(Mech*)加到所有层(AddToAllPlots)。配置好后点击按钮OK即可。4.下面转换打孔数据。选择File菜单下的Drill选项,直接给出文件名,系统会自动生成打孔文件.注意:扩展名为.txt的文件为数控钻文件,扩展名为.drl的文件为钻嘴尺寸文件。第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页至此,ProtelForWindows转换结束。注意生成的Gerber文件扩展名含义如下:*.GTL顶层元件面*.GBL底层焊接面*.GTO元件面字符*.GTS元件面阻焊*.GBS焊接面阻焊*.GBO焊接面字符*.APTD码表文件*.G?机械某层*.A??各层的D码表*.GM?中间某层*.GDD地线层*.GPW电源层第二部分PADS2000V6.0PADS2000是一功能强大的电子CAD软件，PCB文件的扩展名为.job。在其CAM菜单中，包括了PCB图形打印、光绘GERBER数据转换、生成钻孔Drill文件等功能。1、PADS6的启动及光绘参数的设置PADS6运行在DOS环境（除非你装有特殊的软件使其能在WINDOWS环境下应用），在PADS6目录下键入run，回车，即进入PADS的合成操作环境。如图：第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页用鼠标单击PADSPERFORM选项，即进入PADS电路板CAD设计环境。进入PADS后，在屏幕的上方显示主菜单：F1F2F3F4F5F6F7F8F9F10In/OutSetupCreatPlaceRouteCheekECOReportCAMExit按F9或鼠标选取CAM菜单，屏幕下方状态行显示如下信息：SpecifyCAMOutputSub-directory(CR=pperform)>此时在状态行输入一个子目录名，则所有的转换数据均存入CAM目录下的该子目录，若直接回车，则存入cam\pperform目录。屏幕顶端显示CAM子菜单如下：F1F2F3F4F5F6F7F8F9F10PhotoplotPenplotPrinterDrillBatchDefaultsVerifyDevicesExit第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页其中Photoplot为光绘功能、Printer为打印功能、Drill为钻孔数据转换、Devices为接口参数设置。选择F9Devices设备参数设置项，选择其中的F4PhotoPlot项，出现PHOTOPLOTTERSETUP画面。PHOTOPLOTTERSETUPDeviceName:LASERPlotterOn-line:NoOutpputPort:COM2TypeofUnits:EnglishNumberofApertures:256CoordinateType:AbsoultePlottingaresXSize:56000ZeroSuppression:Leading...
