中华人民共和国国家标准房屋建筑制图统一标准GBJ 186(doc 43)VIP免费

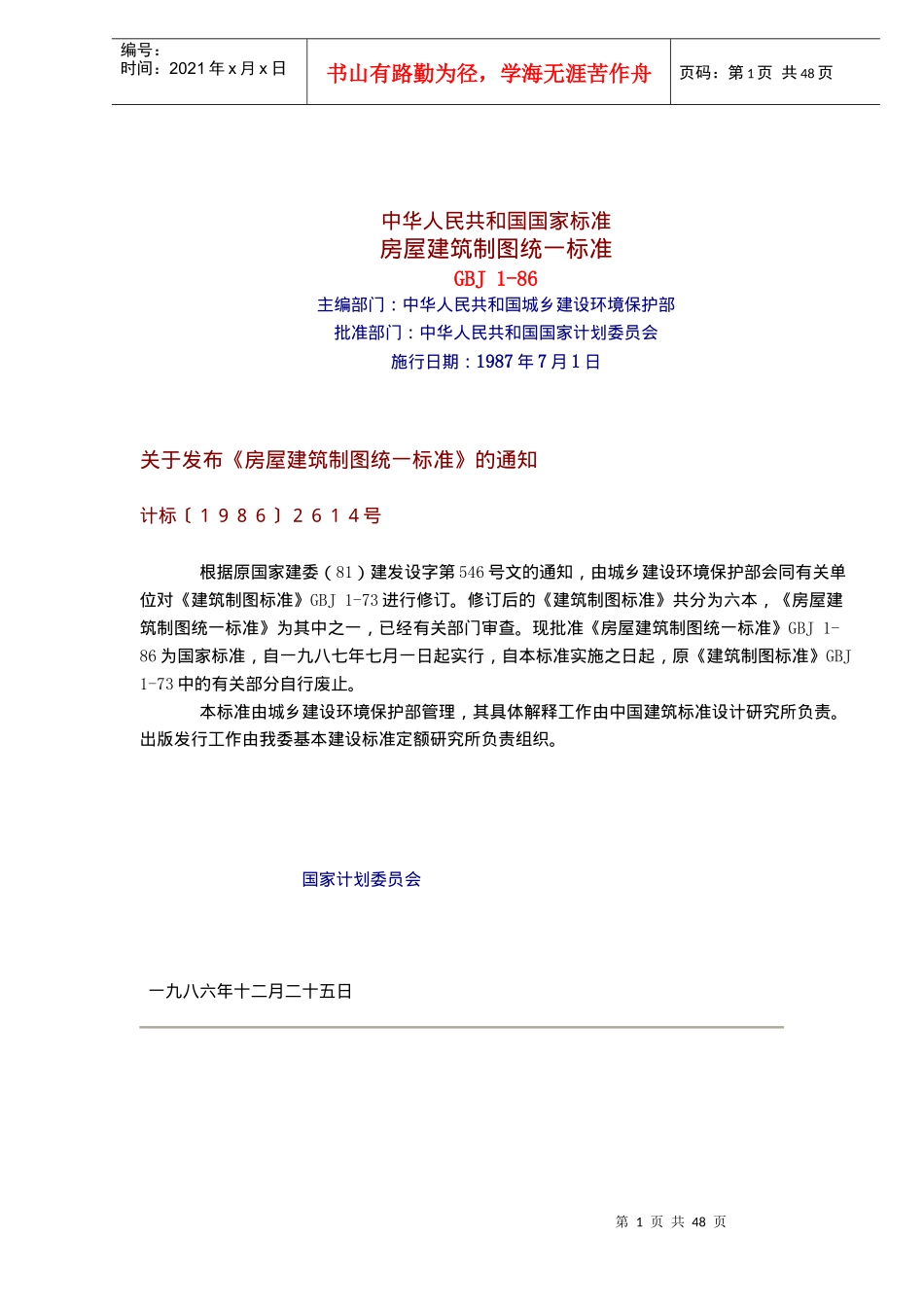

中华人民共和国国家标准房屋建筑制图统一标准GBJ 186(doc 43)_第1页
1/48

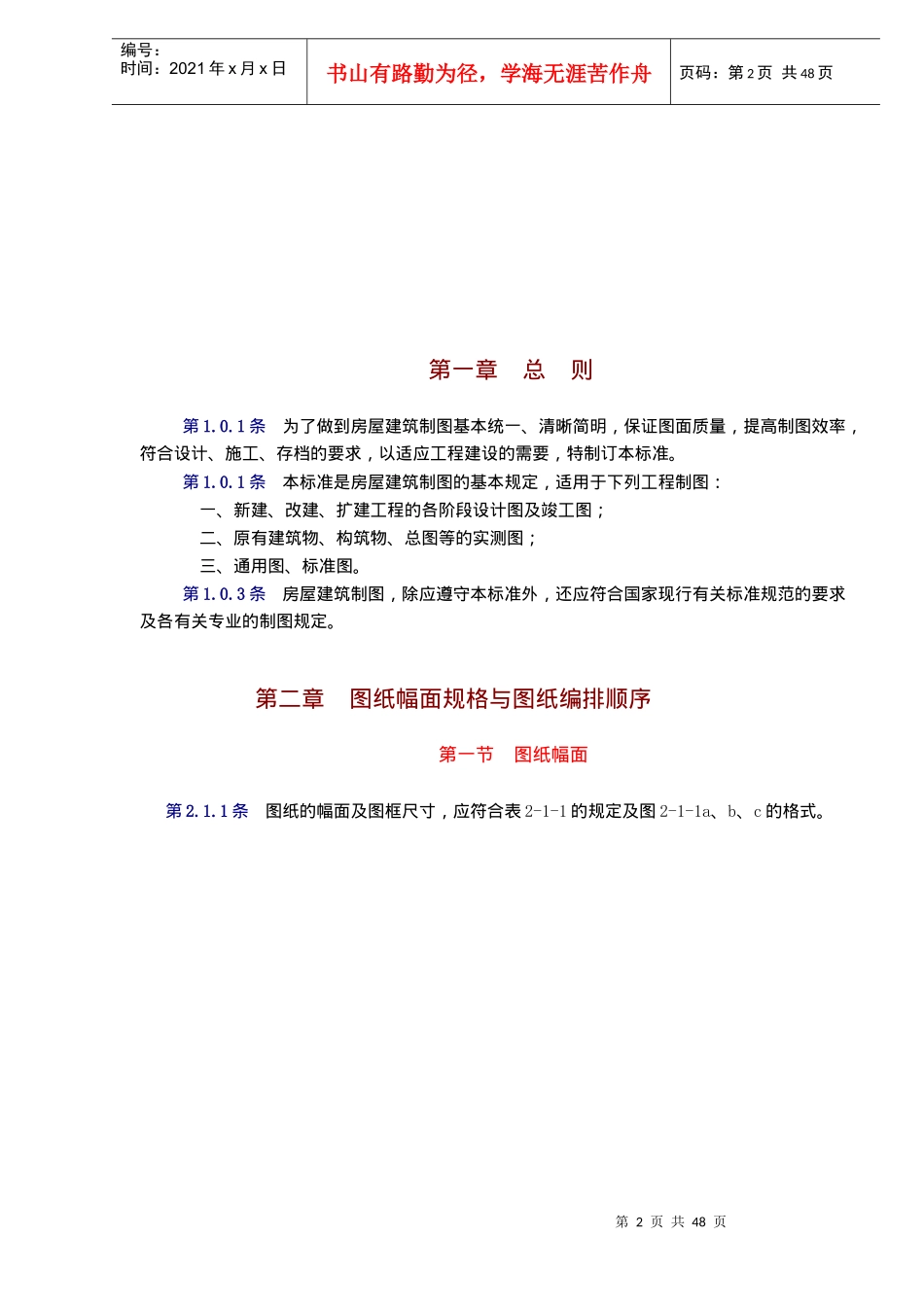

中华人民共和国国家标准房屋建筑制图统一标准GBJ 186(doc 43)_第2页
2/48

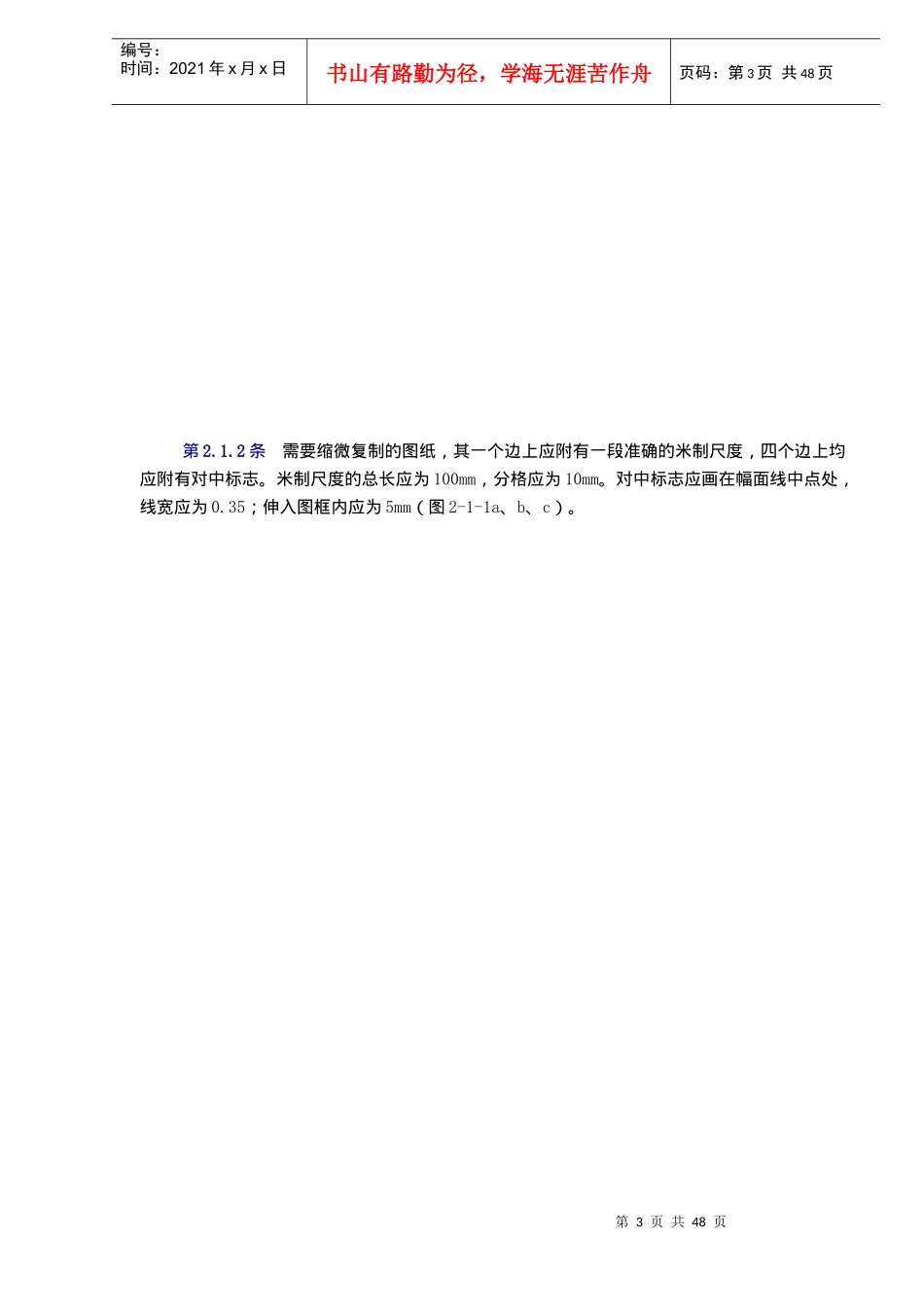

中华人民共和国国家标准房屋建筑制图统一标准GBJ 186(doc 43)_第3页
3/48
第1页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共48页中华人民共和国国家标准房屋建筑制图统一标准GBJ1-86主编部门:中华人民共和国城乡建设环境保护部批准部门:中华人民共和国国家计划委员会施行日期:1987年7月1日关于发布《房屋建筑制图统一标准》的通知计标〔1986〕2614号根据原国家建委(81)建发设字第546号文的通知,由城乡建设环境保护部会同有关单位对《建筑制图标准》GBJ1-73进行修订。修订后的《建筑制图标准》共分为六本,《房屋建筑制图统一标准》为其中之一,已经有关部门审查。现批准《房屋建筑制图统一标准》GBJ1-86为国家标准,自一九八七年七月一日起实行,自本标准实施之日起,原《建筑制图标准》GBJ1-73中的有关部分自行废止。本标准由城乡建设环境保护部管理,其具体解释工作由中国建筑标准设计研究所负责。出版发行工作由我委基本建设标准定额研究所负责组织。国家计划委员会一九八六年十二月二十五日第2页共48页第1页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共48页第一章总则第1.0.1条为了做到房屋建筑制图基本统一、清晰简明,保证图面质量,提高制图效率,符合设计、施工、存档的要求,以适应工程建设的需要,特制订本标准。第1.0.1条本标准是房屋建筑制图的基本规定,适用于下列工程制图:一、新建、改建、扩建工程的各阶段设计图及竣工图;二、原有建筑物、构筑物、总图等的实测图;三、通用图、标准图。第1.0.3条房屋建筑制图,除应遵守本标准外,还应符合国家现行有关标准规范的要求及各有关专业的制图规定。第二章图纸幅面规格与图纸编排顺序第一节图纸幅面第2.1.1条图纸的幅面及图框尺寸,应符合表2-1-1的规定及图2-1-1a、b、c的格式。第3页共48页第2页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共48页第2.1.2条需要缩微复制的图纸,其一个边上应附有一段准确的米制尺度,四个边上均应附有对中标志。米制尺度的总长应为100mm,分格应为10mm。对中标志应画在幅面线中点处,线宽应为0.35;伸入图框内应为5mm(图2-1-1a、b、c)。第4页共48页第3页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共48页第2.1.3条图纸的短边不得加长,长边可加长,但应符合表2-1-3的规定。第2.1.4条图纸以短边作垂直边称为横式,以短边作水平边称为立式。一般A0~A3图纸宜横式使用;必要时,也可立式使用。第2.1.5条一个专业所用的图纸,不宜多于两种幅面。目录及表格所采用的A4幅面,可不在此限。第二节标题栏与会签栏第2.2.1条图纸标题栏(简称图标)、会签栏及装订边的位置,应符合下列规定:一、横式使用的图纸,应按图2-1-1a的形式布置;二、立式使用的图纸,宜按图2-1-1b的形式布置;三、立式使用的A4图纸,应按图2-1-1c的形式布置。第2.2.2条图标长边的长度,应为180mm;短边的长度,宜采用40、30、50mm。第2.2.3条图标应按图2-2-3的格式分区。涉外工程图标内,各项主要内容的中文下方“”应附有译文,设计单位名称的上方,应加中华人民共和国字样(图2-2-3)。第5页共48页第4页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共48页第2.2.4条会签栏应按图2-2-4的格式绘制,其尺寸应为75mm×20mm,栏内应填写会签人员所代表的专业、姓名、日期(年,月、日);一个会签栏不够用时,可另加一个,两个会签栏应并列;不需会签的图纸,可不设会签栏。第三节图纸编排顺序第2.3.1条工程图纸应按专业顺序编排,一般应为图纸目录、总图及说明、建筑图、结……构图、给水排水图、采暖通风图、电气图、动力图。以某专业为主体的工程,应突出该专业的图纸。第2.3.2条各专业的图纸,应按图纸内容的主次关系,有系统地排列。第三章图线第3.0.1条图线的宽度b,应从下列线宽系列中选取:0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm。每个图样,应根据复杂程度与比例大小,先确定基本线宽b,再选用表3-0-1中适当的线宽组:第6页共48页第5页共48页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页...
