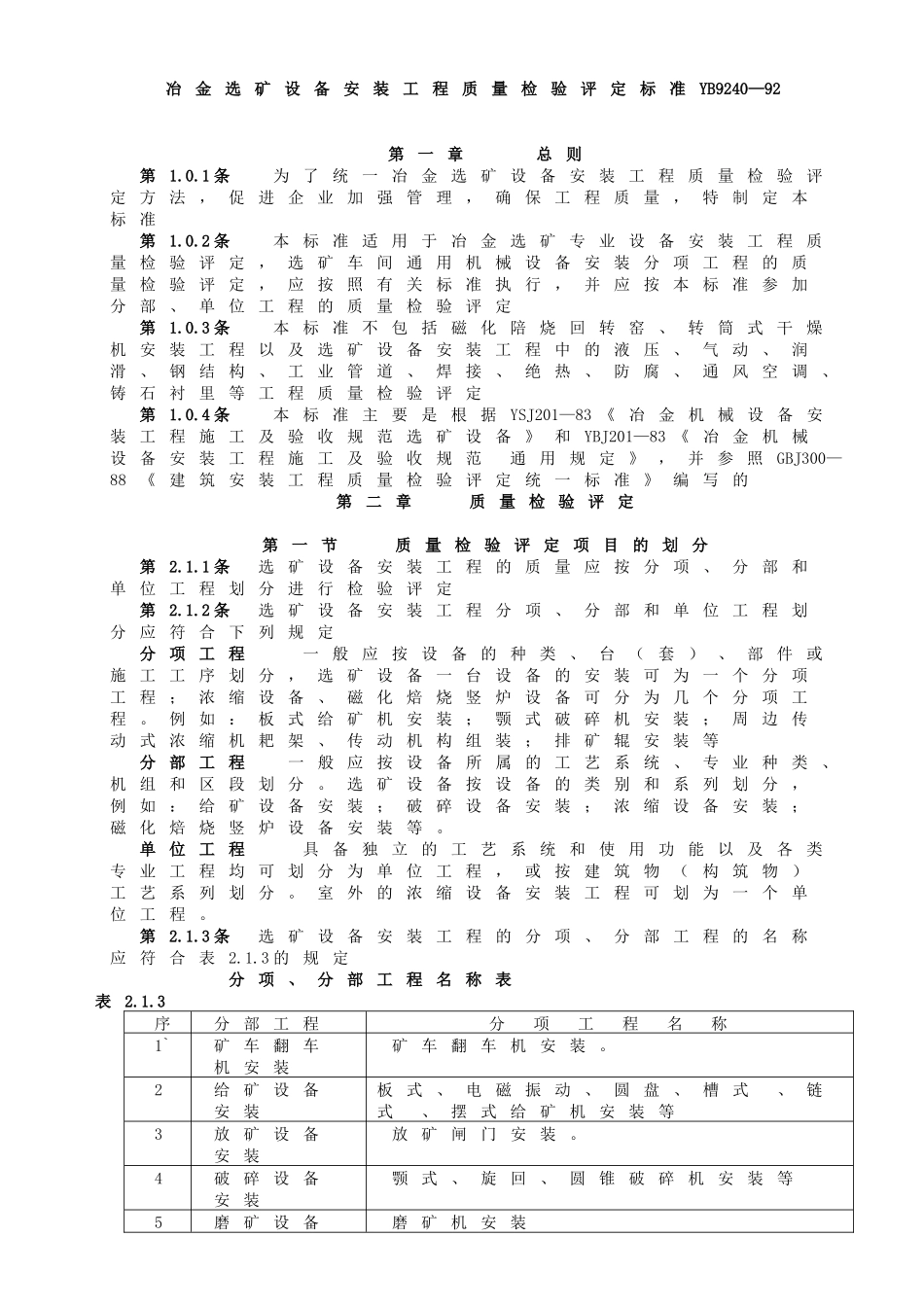

冶金选矿设备安装工程质量检验评定标准YB9240—92第一章总则第1.0.1条为了统一冶金选矿设备安装工程质量检验评定方法，促进企业加强管理，确保工程质量，特制定本标准第1.0.2条本标准适用于冶金选矿专业设备安装工程质量检验评定，选矿车间通用机械设备安装分项工程的质量检验评定，应按照有关标准执行，并应按本标准参加分部、单位工程的质量检验评定第1.0.3条本标准不包括磁化陪烧回转窑、转筒式干燥机安装工程以及选矿设备安装工程中的液压、气动、润滑、钢结构、工业管道、焊接、绝热、防腐、通风空调、铸石衬里等工程质量检验评定第1.0.4条本标准主要是根据YSJ201—83《冶金机械设备安装工程施工及验收规范选矿设备》和YBJ201—83《冶金机械设备安装工程施工及验收规范通用规定》，并参照GBJ300—88《建筑安装工程质量检验评定统一标准》编写的第二章质量检验评定第一节质量检验评定项目的划分第2.1.1条选矿设备安装工程的质量应按分项、分部和单位工程划分进行检验评定第2.1.2条选矿设备安装工程分项、分部和单位工程划分应符合下列规定分项工程一般应按设备的种类、台（套）、部件或施工工序划分，选矿设备一台设备的安装可为一个分项工程；浓缩设备、磁化焙烧竖炉设备可分为几个分项工程。例如：板式给矿机安装；颚式破碎机安装；周边传动式浓缩机耙架、传动机构组装；排矿辊安装等分部工程一般应按设备所属的工艺系统、专业种类、机组和区段划分。选矿设备按设备的类别和系列划分，例如：给矿设备安装；破碎设备安装；浓缩设备安装；磁化焙烧竖炉设备安装等。单位工程具备独立的工艺系统和使用功能以及各类专业工程均可划分为单位工程，或按建筑物（构筑物）工艺系列划分。室外的浓缩设备安装工程可划为一个单位工程。第2.1.3条选矿设备安装工程的分项、分部工程的名称应符合表2.1.3的规定分项、分部工程名称表表2.1.3序分部工程分项工程名称1`矿车翻车机安装矿车翻车机安装。2给矿设备安装板式、电磁振动、圆盘、槽式、链式、摆式给矿机安装等3放矿设备安装放矿闸门安装。4破碎设备安装颚式、旋回、圆锥破碎机安装等5磨矿设备磨矿机安装第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共59页安装6筛分设备安装振动筛安装7分级设备安装螺旋分级机、水力旋流器、细筛安装等8磁选设备安装筒式、转笼式、环式磁选机、磁力脱水槽安装等9浮选设备安装浮选机安装10跳汰设备安装跳汰机安装11摇床设备安装摇床安装12离心选矿设备安装离心选矿机安装13重介质振动槽设备安装重介质振动槽安装14螺旋选矿设备安装螺旋选矿机安装15浓缩设备安装中心传动式浓缩机、周边传动式浓缩机圆周轨道、齿条、中心转盘座、周边传动式浓缩机耙架、传动机构组装，浓缩机给矿槽架安装等。16过滤设备安装筒形内滤式、外滤式真空过滤机安装等17磁化焙烧竖炉设备安装斗式搬出机、排矿辊、煤气喷出塔及炉底滑板安装等注：1、试运转工程只作为分部工程评定的先决条件，不统计分项、分部工程优良率。2、主要分项、分部工程由有关部门在开工前确定第二节质量检验评定的等级标准第2.2.1条本标准的分项、分部、单位工程质量均分为“合格”与“优良”两个等级。第2.2.2条分项工程的质量等级应符和下列规定。一、合格1、保证项目必须符和质量检验评定标准的规定2、基本项目抽检处（件）应符合质量检验评定标准的合格规定3、极限偏差、公差项目抽检的点数中，工艺钢结构有80%及其以上的点达到标准，机械设备安装工程100%的点达到标准二、优良1、保证项目必须符合质量检验评定标准的规定2、基本项目抽检处（件）应符合质量检验评定标准的合格规定，其中有50%及其以上的处（件）符合优良规定，该项即为优良，优良项数应占检验项数50%及其以上3、极限偏差、公差项目抽检的点数中，工艺钢结构有90%及其以上的点数达到标准，机械设备安装在合格的基础上，有50%及其以上的实测值应优于质量检验评定标第3页共59页第2页共59页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共59页准的极限偏差（公差）值三、本标准各分项工程中的检查数量，除注明者外，均按全数检查...
