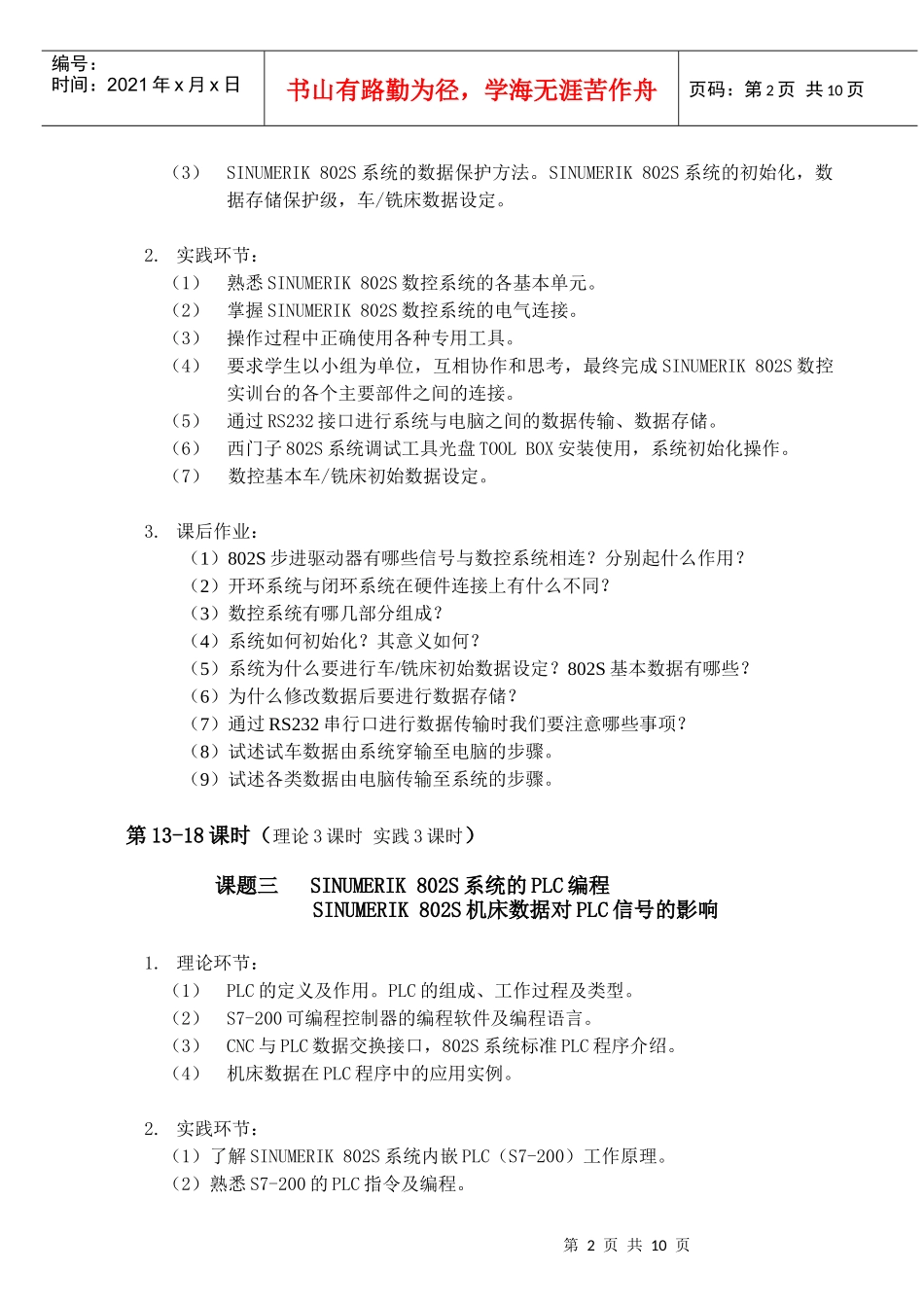

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页《机床数控系统技能实训》授课计划(适用专业：自动化、机电一体化、数控技术，80学时)第1-4课时（理论2课时实践2课时）课题一RS-SY（802S）实训系统介绍1.理论环节：（1）数控原理课程所学习过的有关的内容。（2）了解数控系统的组成，各主要组成部件的主要功能。（3）电源强电模块及电源输出模块。（4）802S系统（ECU和DI/O）模块。（5）主轴变频器模块。（6）步进进给模块。（7）I/O演示模块。（8）电动刀架及其动态显示单元。（9）输入点有效无效、正负逻辑检测模块。2.实践环节：了解、识读SINUMERIK802S实训系统的各主要部件及其型号、大小、功率等参数。以提问方式，考察学生对SINUMERIK802S各主要组成部件知识的掌握情况。了解和掌握SINUMERIK802S数控实训系统的基本结构和功能特性。3.课后作业：要求学生在课外搜集SINUMERIK802S相关组成部件的资料，拓展掌握这些部件在各个领域的使用情况。第5-12课时（理论4课时实践4课时）课题二SINUMERIK802S系统的连接、数据保护和设定1.理论环节：（1）万用表的使用方法，基本的电气连接知识。（2）了解和掌握SINUMERIK802S数控实训台的基本结构。识读电气线路图的能力。了解SINUMERIK802S的存储器，SINUMERIK802S系统的启动方式。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页（3）SINUMERIK802S系统的数据保护方法。SINUMERIK802S系统的初始化，数据存储保护级，车/铣床数据设定。2.实践环节：（1）熟悉SINUMERIK802S数控系统的各基本单元。（2）掌握SINUMERIK802S数控系统的电气连接。（3）操作过程中正确使用各种专用工具。（4）要求学生以小组为单位，互相协作和思考，最终完成SINUMERIK802S数控实训台的各个主要部件之间的连接。（5）通过RS232接口进行系统与电脑之间的数据传输、数据存储。（6）西门子802S系统调试工具光盘TOOLBOX安装使用，系统初始化操作。（7）数控基本车/铣床初始数据设定。3.课后作业：（1）802S步进驱动器有哪些信号与数控系统相连？分别起什么作用？（2）开环系统与闭环系统在硬件连接上有什么不同？（3）数控系统有哪几部分组成？（4）系统如何初始化？其意义如何？（5）系统为什么要进行车/铣床初始数据设定？802S基本数据有哪些？（6）为什么修改数据后要进行数据存储？（7）通过RS232串行口进行数据传输时我们要注意哪些事项？（8）试述试车数据由系统穿输至电脑的步骤。（9）试述各类数据由电脑传输至系统的步骤。第13-18课时（理论3课时实践3课时）课题三SINUMERIK802S系统的PLC编程SINUMERIK802S机床数据对PLC信号的影响1.理论环节：（1）PLC的定义及作用。PLC的组成、工作过程及类型。（2）S7-200可编程控制器的编程软件及编程语言。（3）CNC与PLC数据交换接口，802S系统标准PLC程序介绍。（4）机床数据在PLC程序中的应用实例。2.实践环节：（1）了解SINUMERIK802S系统内嵌PLC（S7-200）工作原理。（2）熟悉S7-200的PLC指令及编程。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页（3）熟悉NC与PLC接口信号处理。（4）创建PLC项目，输入梯形图程序，保存项目。（5）建立通讯，下载项目，运行项目。（6）监控和调试项目。（7）通过设置MD14512[0]-[7]（VW45001000-VW45001007）改变有效输入、输出位的有效工作状态。（8）通过设置MD14512[12]（VB45001012）改变机床进给和主轴倍率。（9）通过设置MD14512[17]（VB45001017）改变机床返回参考点时进给倍率是否有效。3.课后作业：（1）802S系统中STEP7连接开启后，其在通讯功能中的程序为什么不能传输了？（2）802S系统中NC部分与PLC部分有各自的CPU吗？（3）PLC有哪些编程语言及各自有什么特点？（4）PLC机床数据的值可以通过手动设置吗？（5）怎样使某个输入点变为0有效？第19-29课时（理论5课时实践6课时）课题四SINUMERIK802S步进驱动单元的调试及故障诊断SINUMERIK802S主轴变频单元的调试及故障诊断SINUMERIK802S机床主轴及主轴编码器的安装与故障...
