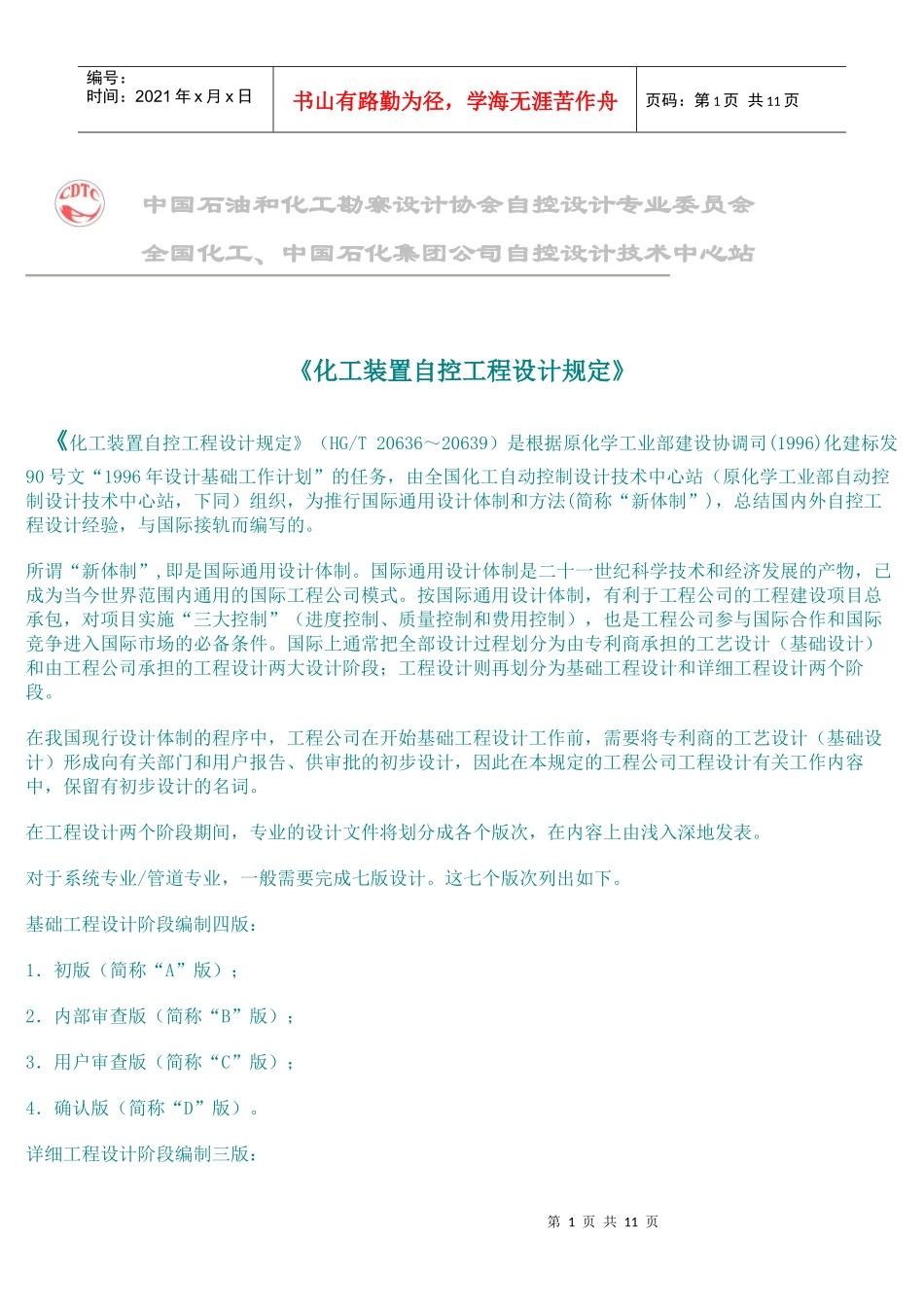

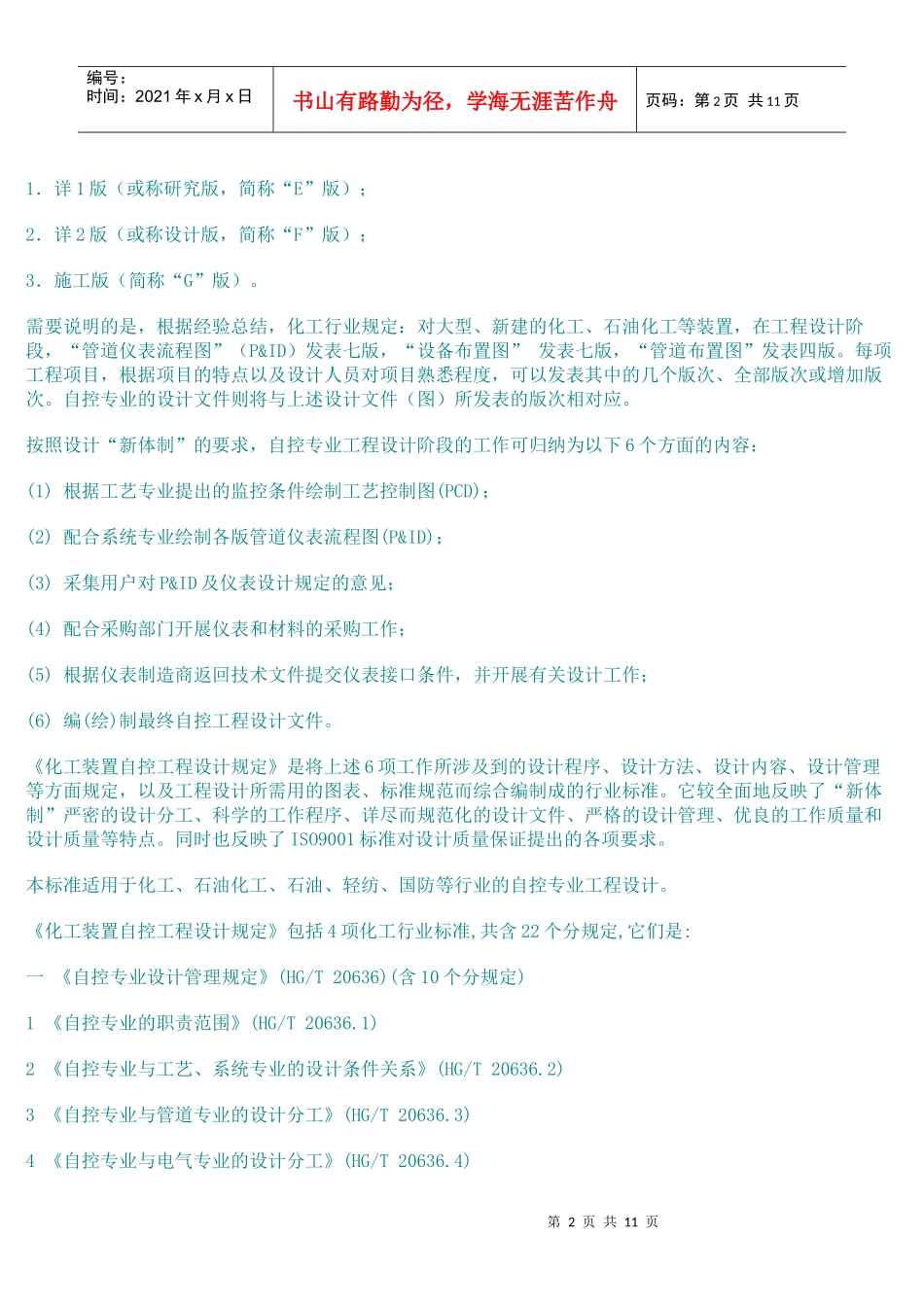

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页中国石油和化工勘察设计协会自控设计专业委员会全国化工、中国石化集团公司自控设计技术中心站《化工装置自控工程设计规定》《化工装置自控工程设计规定》（HG/T20636～20639）是根据原化学工业部建设协调司(1996)化建标发90号文“1996年设计基础工作计划”的任务，由全国化工自动控制设计技术中心站（原化学工业部自动控制设计技术中心站，下同）组织，为推行国际通用设计体制和方法(简称“新体制”)，总结国内外自控工程设计经验，与国际接轨而编写的。所谓“新体制”,即是国际通用设计体制。国际通用设计体制是二十一世纪科学技术和经济发展的产物，已成为当今世界范围内通用的国际工程公司模式。按国际通用设计体制，有利于工程公司的工程建设项目总承包，对项目实施“三大控制”（进度控制、质量控制和费用控制），也是工程公司参与国际合作和国际竞争进入国际市场的必备条件。国际上通常把全部设计过程划分为由专利商承担的工艺设计（基础设计）和由工程公司承担的工程设计两大设计阶段；工程设计则再划分为基础工程设计和详细工程设计两个阶段。在我国现行设计体制的程序中，工程公司在开始基础工程设计工作前，需要将专利商的工艺设计（基础设计）形成向有关部门和用户报告、供审批的初步设计，因此在本规定的工程公司工程设计有关工作内容中，保留有初步设计的名词。在工程设计两个阶段期间，专业的设计文件将划分成各个版次，在内容上由浅入深地发表。对于系统专业/管道专业，一般需要完成七版设计。这七个版次列出如下。基础工程设计阶段编制四版：1．初版（简称“A”版）；2．内部审查版（简称“B”版）；3．用户审查版（简称“C”版）；4．确认版（简称“D”版）。详细工程设计阶段编制三版：第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页1．详1版（或称研究版，简称“E”版）；2．详2版（或称设计版，简称“F”版）；3．施工版（简称“G”版）。需要说明的是，根据经验总结，化工行业规定：对大型、新建的化工、石油化工等装置，在工程设计阶段，“管道仪表流程图”（P&ID）发表七版，“设备布置图”发表七版，“管道布置图”发表四版。每项工程项目，根据项目的特点以及设计人员对项目熟悉程度，可以发表其中的几个版次、全部版次或增加版次。自控专业的设计文件则将与上述设计文件（图）所发表的版次相对应。按照设计“新体制”的要求，自控专业工程设计阶段的工作可归纳为以下6个方面的内容：(1)根据工艺专业提出的监控条件绘制工艺控制图(PCD)；(2)配合系统专业绘制各版管道仪表流程图(P&ID)；(3)采集用户对P&ID及仪表设计规定的意见；(4)配合采购部门开展仪表和材料的采购工作；(5)根据仪表制造商返回技术文件提交仪表接口条件，并开展有关设计工作；(6)编(绘)制最终自控工程设计文件。《化工装置自控工程设计规定》是将上述6项工作所涉及到的设计程序、设计方法、设计内容、设计管理等方面规定，以及工程设计所需用的图表、标准规范而综合编制成的行业标准。它较全面地反映了“新体制”严密的设计分工、科学的工作程序、详尽而规范化的设计文件、严格的设计管理、优良的工作质量和设计质量等特点。同时也反映了ISO9001标准对设计质量保证提出的各项要求。本标准适用于化工、石油化工、石油、轻纺、国防等行业的自控专业工程设计。《化工装置自控工程设计规定》包括4项化工行业标准,共含22个分规定,它们是:一《自控专业设计管理规定》(HG/T20636)(含10个分规定)1《自控专业的职责范围》(HG/T20636.1)2《自控专业与工艺、系统专业的设计条件关系》(HG/T20636.2)3《自控专业与管道专业的设计分工》(HG/T20636.3)4《自控专业与电气专业的设计分工》(HG/T20636.4)第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页5《自控专业与电信、机泵及安全(消防)专业的设计分工》(HG/T20636.5)6《自控专业工程设计的任务》(HG/T20636.6)7《自控专业工程设计的程序》(HG/T20636.7)8《自...
