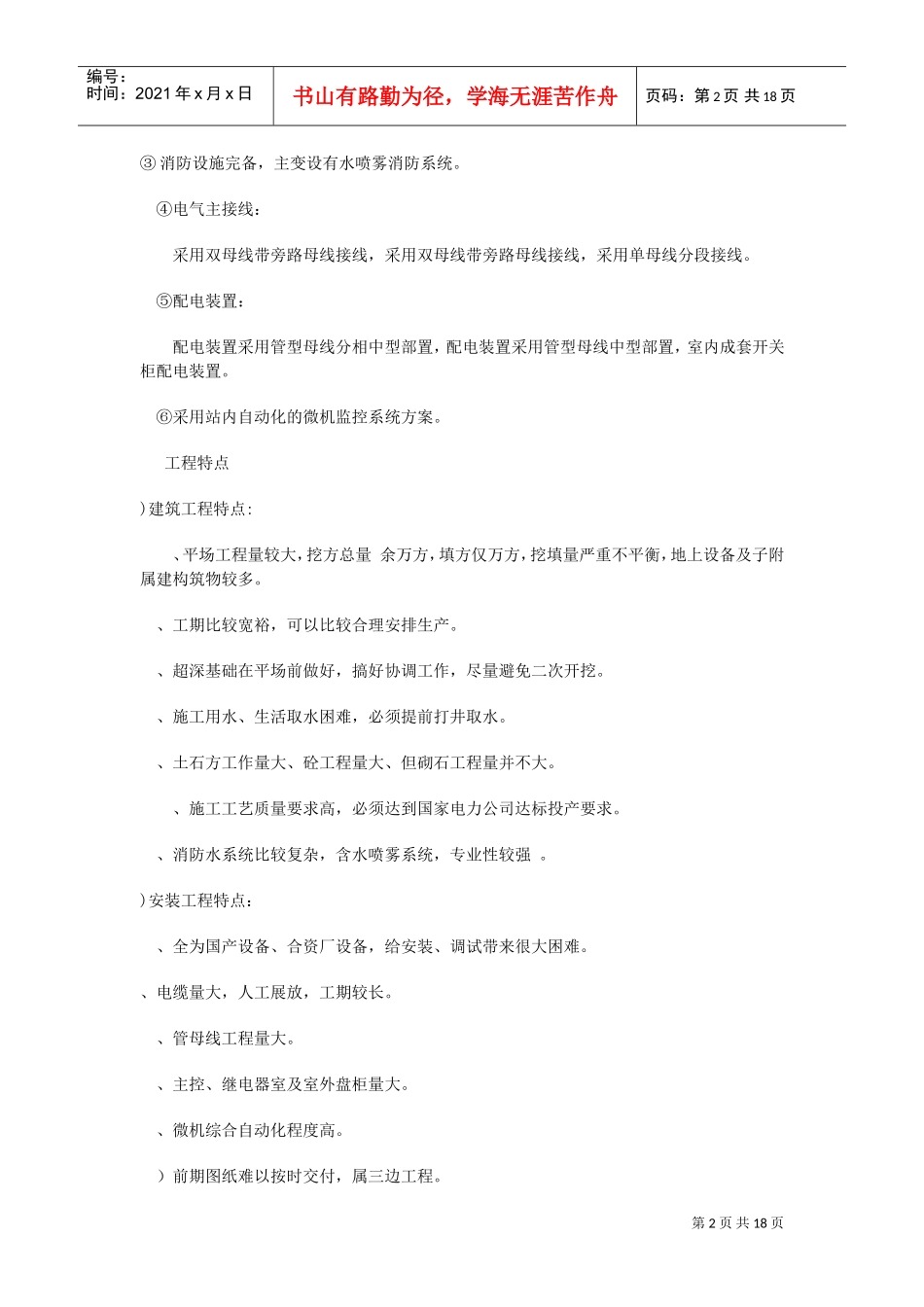

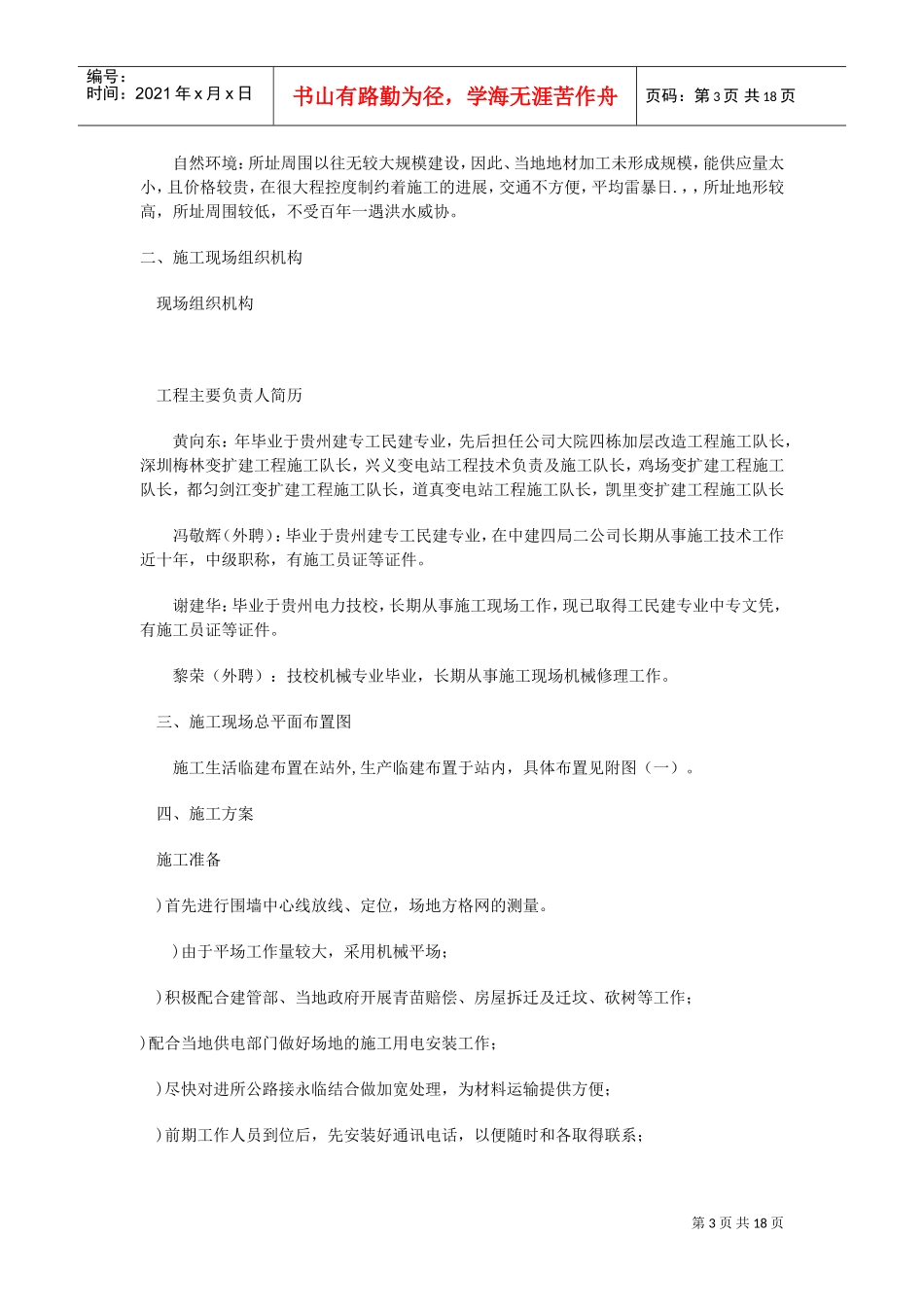

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页**变电站施工组织设计一、工程概况及特点工程概况工程简述:**变电所是为了解决黔东南地区枯水期电力严重不足，及贵州电网向省外供电的输变电工程中的一个重要工程。**变电所所址位于**县以西约12km的白杨坪村云榜组。工程规模：电压等级／。主变容量：远期×，本期建设×，围墙外留有扩建第三台的可能。出线：本期回，最终回。出线：本期回，最终回。无功补偿电容：本期×,最终×。1.1.3工程承包范围:依据工程施工图(工程量不包括三通一平、档墙、围墙、通讯、运动、调试）地质及地貌状况及气象条件:变电所区地貌为一溶蚀残丘，地面标高～，相对高差约18m。南部及中部地势较高，主要为旱地；西、北、东三侧为低洼沟谷，遍布水田、砖窑，受砖场取土影响，地形较为零乱。所区地层为上部第四系残、坡积的红粘土，下部基岩为浅海相白云岩。场地地表岩溶形态为溶沟及沟槽，发育不明显，对场地稳定性无破坏性影响。由于变电所地势较高，不受百年一遇洪水影响。交通情况:变电站位于**县至施秉县公路旁，距贵阳多公里，距县城约公里，变电站距公路约米（无路），进场后需立即修建进站公路。火车通达县城，对大件运输较为有利，交通情况比较理想。工程特点1.2.1设计特点：①土建一次性建成（留有扩建余地），电气分期建成；②控制室、继电器室、通讯室等组成综合楼（两至三层），其他附属建筑面积较小；第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页③消防设施完备，主变设有水喷雾消防系统。④电气主接线：采用双母线带旁路母线接线，采用双母线带旁路母线接线，采用单母线分段接线。⑤配电装置：配电装置采用管型母线分相中型部置，配电装置采用管型母线中型部置，室内成套开关柜配电装置。⑥采用站内自动化的微机监控系统方案。工程特点)建筑工程特点:、平场工程量较大，挖方总量余万方，填方仅万方，挖填量严重不平衡，地上设备及子附属建构筑物较多。、工期比较宽裕，可以比较合理安排生产。、超深基础在平场前做好，搞好协调工作，尽量避免二次开挖。、施工用水、生活取水困难，必须提前打井取水。、土石方工作量大、砼工程量大、但砌石工程量并不大。、施工工艺质量要求高，必须达到国家电力公司达标投产要求。、消防水系统比较复杂，含水喷雾系统，专业性较强。)安装工程特点：、全为国产设备、合资厂设备，给安装、调试带来很大困难。、电缆量大，人工展放，工期较长。、管母线工程量大。、主控、继电器室及室外盘柜量大。、微机综合自动化程度高。）前期图纸难以按时交付，属三边工程。第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页自然环境：所址周围以往无较大规模建设，因此、当地地材加工未形成规模，能供应量太小，且价格较贵，在很大程控度制约着施工的进展，交通不方便，平均雷暴日.，，所址地形较高，所址周围较低，不受百年一遇洪水威协。二、施工现场组织机构现场组织机构工程主要负责人简历黄向东：年毕业于贵州建专工民建专业，先后担任公司大院四栋加层改造工程施工队长，深圳梅林变扩建工程施工队长，兴义变电站工程技术负责及施工队长，鸡场变扩建工程施工队长，都匀剑江变扩建工程施工队长，道真变电站工程施工队长，凯里变扩建工程施工队长冯敬辉（外聘）：毕业于贵州建专工民建专业，在中建四局二公司长期从事施工技术工作近十年，中级职称，有施工员证等证件。谢建华：毕业于贵州电力技校，长期从事施工现场工作，现已取得工民建专业中专文凭，有施工员证等证件。黎荣（外聘）：技校机械专业毕业，长期从事施工现场机械修理工作。三、施工现场总平面布置图施工生活临建布置在站外,生产临建布置于站内，具体布置见附图（一）。四、施工方案施工准备)首先进行围墙中心线放线、定位，场地方格网的测量。)由于平场工作量较大，采用机械平场；)积极配合建管部、当地政府开展青苗赔偿、房屋拆迁及迁坟、砍树等工作；)配合当地供电部门做好场地的施工用电安装工作；)尽快对进所公路接永临结合做...
