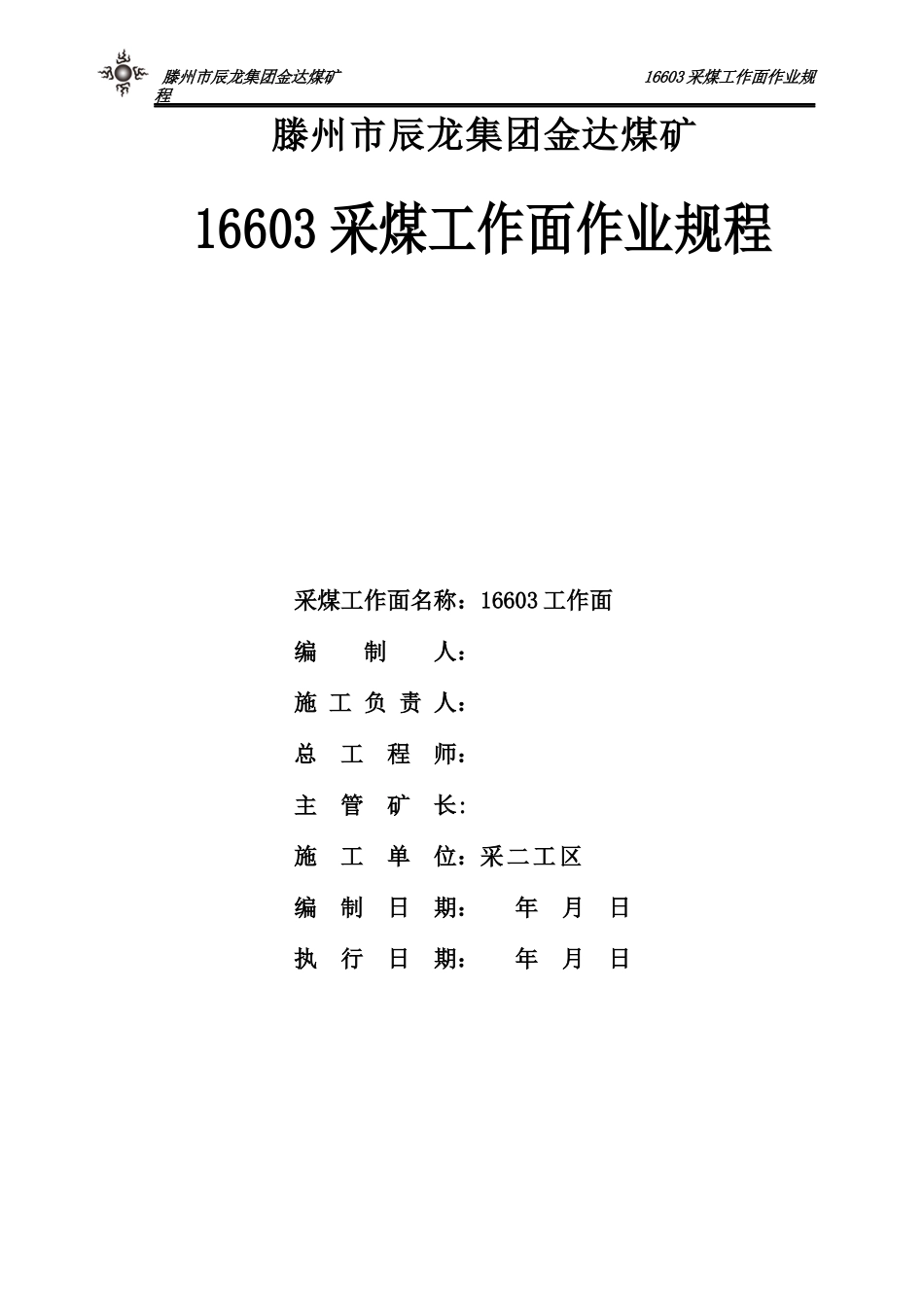

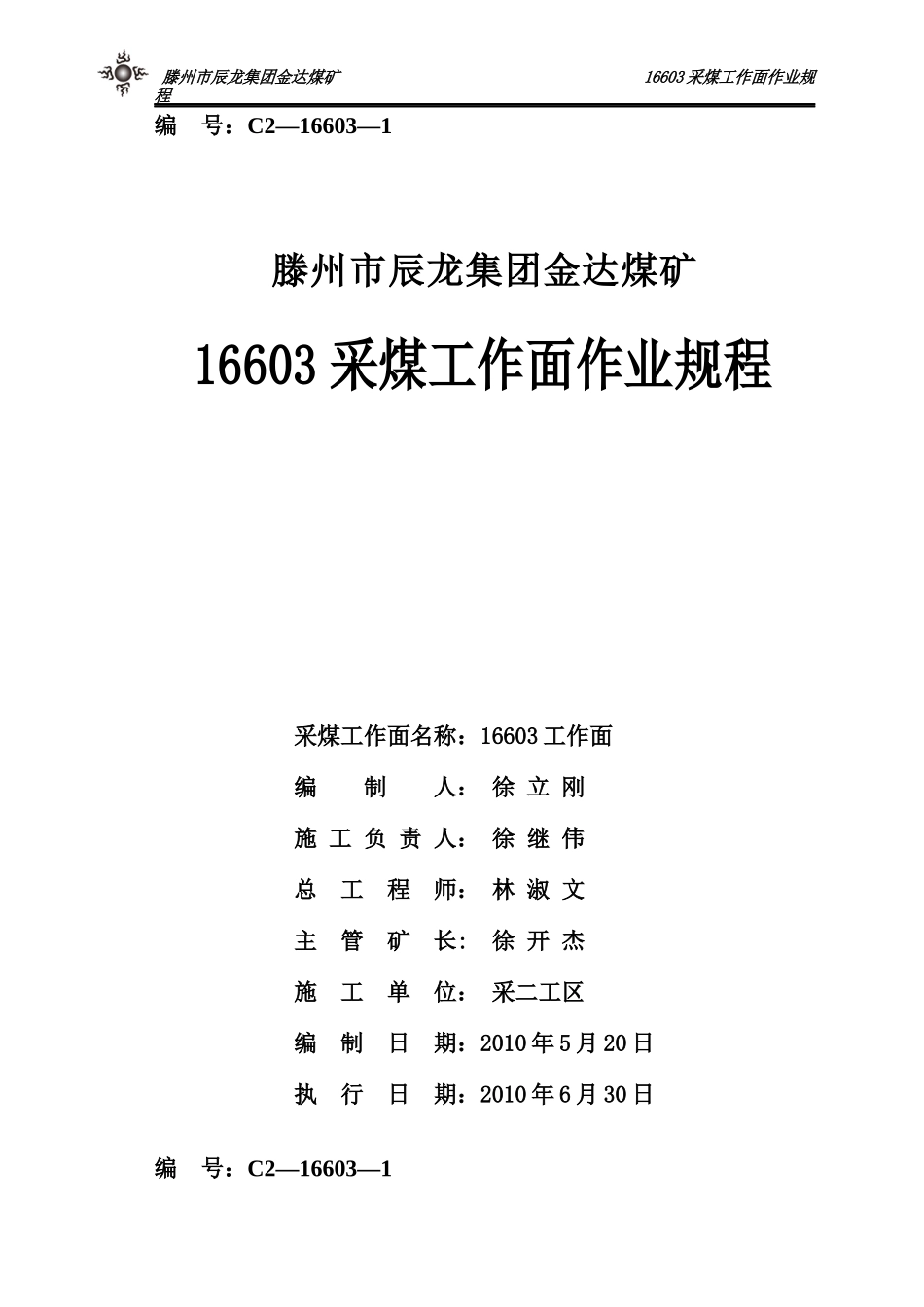

滕州市辰龙集团金达煤矿16603采煤工作面作业规程编号：C2—16603—1滕州市辰龙集团金达煤矿16603采煤工作面作业规程采煤工作面名称：16603工作面编制人：徐立刚施工负责人：徐继伟总工程师：林淑文主管矿长:徐开杰施工单位：采二工区编制日期：2010年5月20日执行日期：2010年6月30日编号：C2—16603—1滕州市辰龙集团金达煤矿16603采煤工作面作业规程滕州市辰龙集团金达煤矿16603采煤工作面作业规程采煤工作面名称：16603工作面编制人：施工负责人：总工程师：主管矿长:施工单位：采二工区编制日期：年月日执行日期：年月日第1页共154页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共154页第一章概况第一节工作面位置及井上下关系井下位置：16603工作面位于六采区轨道北侧，整个工作面呈近南北方向布置，其坐标范围为：X=3884520～3884910Y=20500740～20500990H=-300～-312m。对应地表：西为西黄庄，东南为北沙河，其它为空旷地带，地势平坦，基本为农田。（具体位置及井上下关系如表一所示）工作面位置及井上下关系表一水平名称二水平采区名称六采区地面标高+46.7-+48.3m井下标高-300m～－312m地面的相对位置及建筑物16603工作面对应地表西为西黄庄，东南为北沙河，其它为空旷地带，地势平坦，基本为农田。回采对地面设施的影响地表为农田，回采范围内无任何建筑和设施。回采后地表将出现轻微裂隙、塌陷。井下位置及相联关系16603工作面位于六采区轨道北侧，整个工作面呈近南北方向布置，北为16601采空区，其它均为未开采区。走向长度（m）234倾斜长度（m）374面积（m2）87516第2页共154页第1页共154页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共154页第二节煤层16603工作面开采煤层为16层煤，根据揭露的地质资料可知，本工作面煤层赋存稳定，均可采，平均全煤厚度0.85-0.95m。（具体情况见表二）煤层情况表表二煤层厚度（m）0.85-0.95煤层结构较简单煤层倾角20-70开采煤层16硬度f＝5煤种气肥煤稳定程度较稳定煤层情况描述16煤煤层较稳定，呈黑色，玻璃光泽，半亮型亮煤，薄煤层状结构，含较多的黄铁矿小块；煤层倾角2○～7○，煤层厚度0.85-0.95m，一般为0.90m，为薄煤层，无夹矸，结构简单，属稳定煤层。附图1：16603工作面地层综合柱状图（比例1：200）第三节煤层顶底板煤层顶底板情况表表三顶底板名称岩石名称平均厚度（m）岩性特征第2页共154页第3页共154页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共154页基本顶泥岩17.05深灰色,致密贝壳状断口，底部显水平层理，有动物碎屑化石及黄铁矿。直接顶十灰岩7.3分为十上、十下灰，中间夹一层泥岩，十下灰为深灰色，裂隙发育，沿裂隙充填方解石，含水性弱，以静储量为主。直接底泥岩6.93棕灰色，含泥质，有黄铁矿结晶体，底部有植物化石碎片。老底十一灰0.87灰、深灰色，含植物化石碎片，贝壳状断口，属稳定底板。第4页共154页第3页共154页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共154页第5页共154页第4页共154页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共154页第四节地质构造一、断层情况以及对回采的影响本工作面煤层走向近南北，倾向西，呈倾向北西的单斜构造，倾角2°～7°，一般为5°左右。根据揭露的地质资料可知，本工作面内断层较发育，16603运输巷揭露两个落差为1米左右的正断层，16603上材料道揭露一落差3.5米的逆断层，对工作面回采有一定影响，预计此断层沿走向方向上面延伸，在面内尖灭。工作面内一般为落差小于1.0米的小断层。建议落差小于1.5米的断层平推硬过，在回采过程中，必须加强安全技术管理。二、其它地质构造及对回采的影响本工作面无岩浆侵入体、河流冲刷带、岩溶陷落柱、溶洞等地质构造。第6页共154页第5页共154页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共154页附：工作面三巷及切眼巷道素描图（图2、图3、图4、图5）第五节水文地质一、水文情况根据地质资料分析，含水地层有第四系砂砾石含水层、上侏罗统砂、砾岩含水层、太原组三灰...
