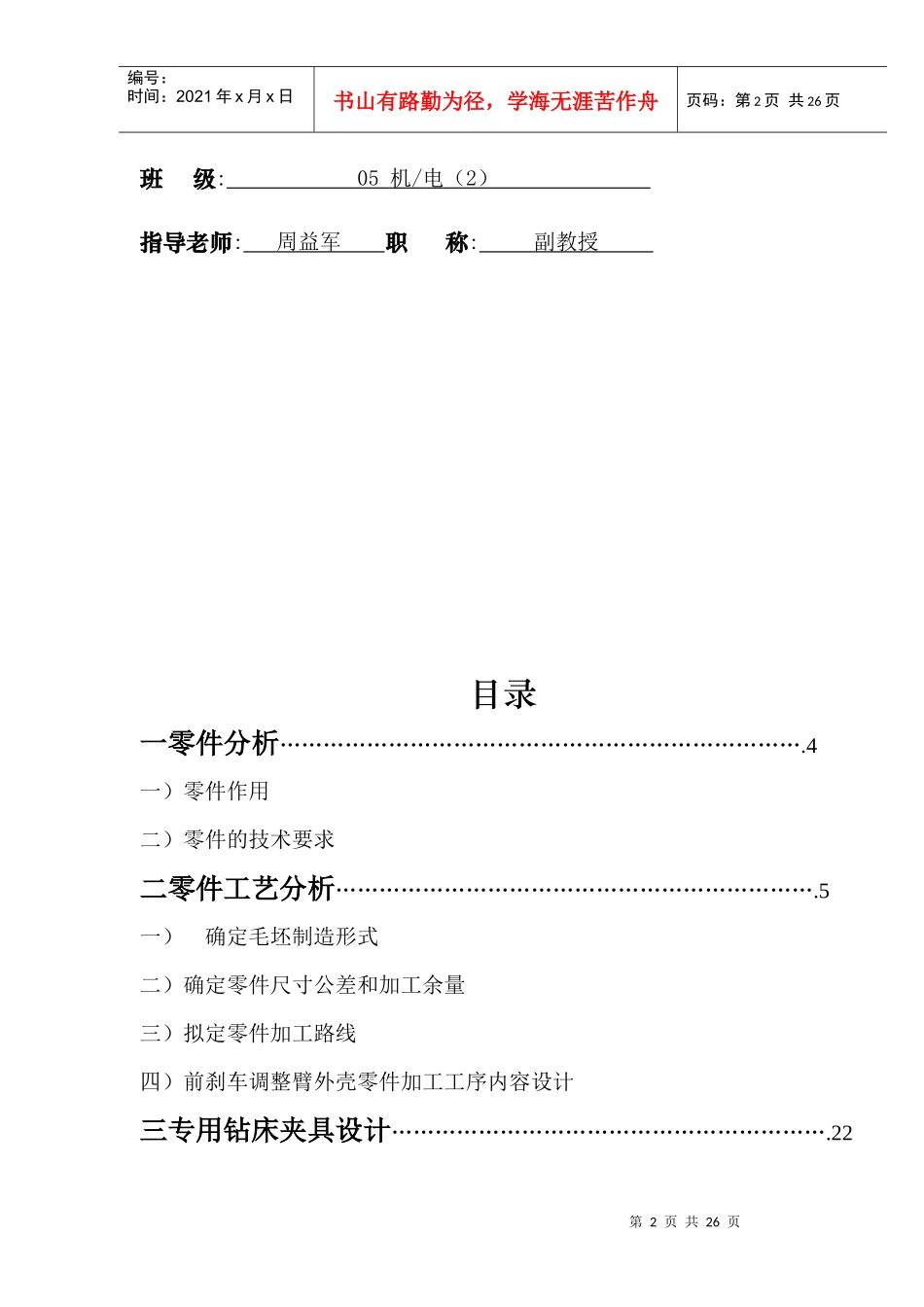

课程设计说明书题目:“前刹车调整臂外壳”零件的机械加工工艺规程及工艺装备设计学生姓名:吕淑銮学号:0501621218所在院系:机械工程学院专业:机/电第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页班级:05机/电（2）指导老师:周益军职称:副教授目录一零件分析……………………………………………………………….4一）零件作用二）零件的技术要求二零件工艺分析………………………………………………………….5一）确定毛坯制造形式二）确定零件尺寸公差和加工余量三）拟定零件加工路线四）前刹车调整臂外壳零件加工工序内容设计三专用钻床夹具设计…………………………………………………….22第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页1.夹具设计任务2.确定夹具的结构方案3.确定夹紧机构4.画夹具装配图5.确定夹具装配图上标准尺寸及技术要求四设计小节………………………………………………………………..26五参考文献………………………………………………………………...27机械制造工艺课程设计任务书设计题目：制定解放牌汽车CA10B型前刹车调整臂外壳的加工工艺，设计钻Rc1/8底孔的钻床夹具。设计要求：大批量生产手工夹紧通用工艺设备设计目的：机械制造工艺能力综合实验是在学完机械制造技术后进行的一个综合性教学环节。实验以课程设计为主，它一方面要求学生通过设计能获得综合运用所学知识进行工艺系统设计的基本能力。另一方面也为今后做毕业设计进行一次综合训练和准备。学生应当通过机械制造工艺能力综合实验在以下方面得到锻炼。第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页1.熟悉运用机械制造技术课程中的基本理论以及在学习中学到的实践知识，正确解决一个零件的工艺系统的设计以及在加工中的定位、夹紧。工艺路线安排、工艺尺寸的确定等问题，保证零件的加工质量。2.提高结构设计能力。学生通过设计夹具的训练，应当获得根据被加工零件的加工要求，设计出高效，省力，经济合理又能保证加工质量的夹具的能力。3.学会使用各类手册及图表资料。掌握与本设计有关的各种资料的名称出处，能够熟练使用这些资料。设计内容：1.编制工艺方案一份2.机械加工工艺过程卡片一份3.机械加工工艺卡一份4.机械加工工序卡一套5.工艺装备设计（夹具）总装图一张（A1）6.非标零件图若干7.说明书一份第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页一.零件分析一）零件的作用题目所给的零件是解放牌CA10B型前刹车调整臂外壳。其安装于汽车的制动器，作用是与各零件配合对汽车起到制动作用，在汽车某些部分（主要是车轮）施加一定的力，对汽车进行一定程度的强制制动。其生产类型为大批量生产。第6页共26页第5页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共26页二）零件的技术要求该零件的技术要求如下表所示加工表面尺寸及偏差（mm）公差及精度等级表面粗糙度凸台前端面320-0．17IT116．3凸台后端面320-0．17IT116．3舌台前端面120-0．24IT136．3舌台后端面120-0．24IT136．3孔Φ62Φ62IT136．3孔Φ12Φ12+0．18+0．16IT136．3槽26两端面26+0．28+0．06IT116．3孔Φ13．8Φ13．8+0．120IT1125孔Φ13Φ13+0．120IT1325群孔5-Φ4．3Φ4．3+0．160IT13另外零件图还有M10和Rc1／8的螺纹孔需要加工，以及部分粗糙度较大的面。分析零件图，前刹车调整臂外壳的端面均需要切削加工，除Rc1／8的孔外，另外几个孔孔的端面均为平面，可以防止加工过程中钻头钻偏，以保证孔的加工精度。零件的需加工表面粗糙度较大，其加工精度要求不高，不需要高精度机床加工，通过粗加工和半精加工就可以达到加工第7页共26页第6页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共26页要求。由此可见，该零件的工艺性较好。二零件的工艺过程设计一)确定毛坯制造形式零件的材料为KT350，考虑到汽车在刹车过程中零件经常承受交变载荷及冲击性载荷。因此可...
