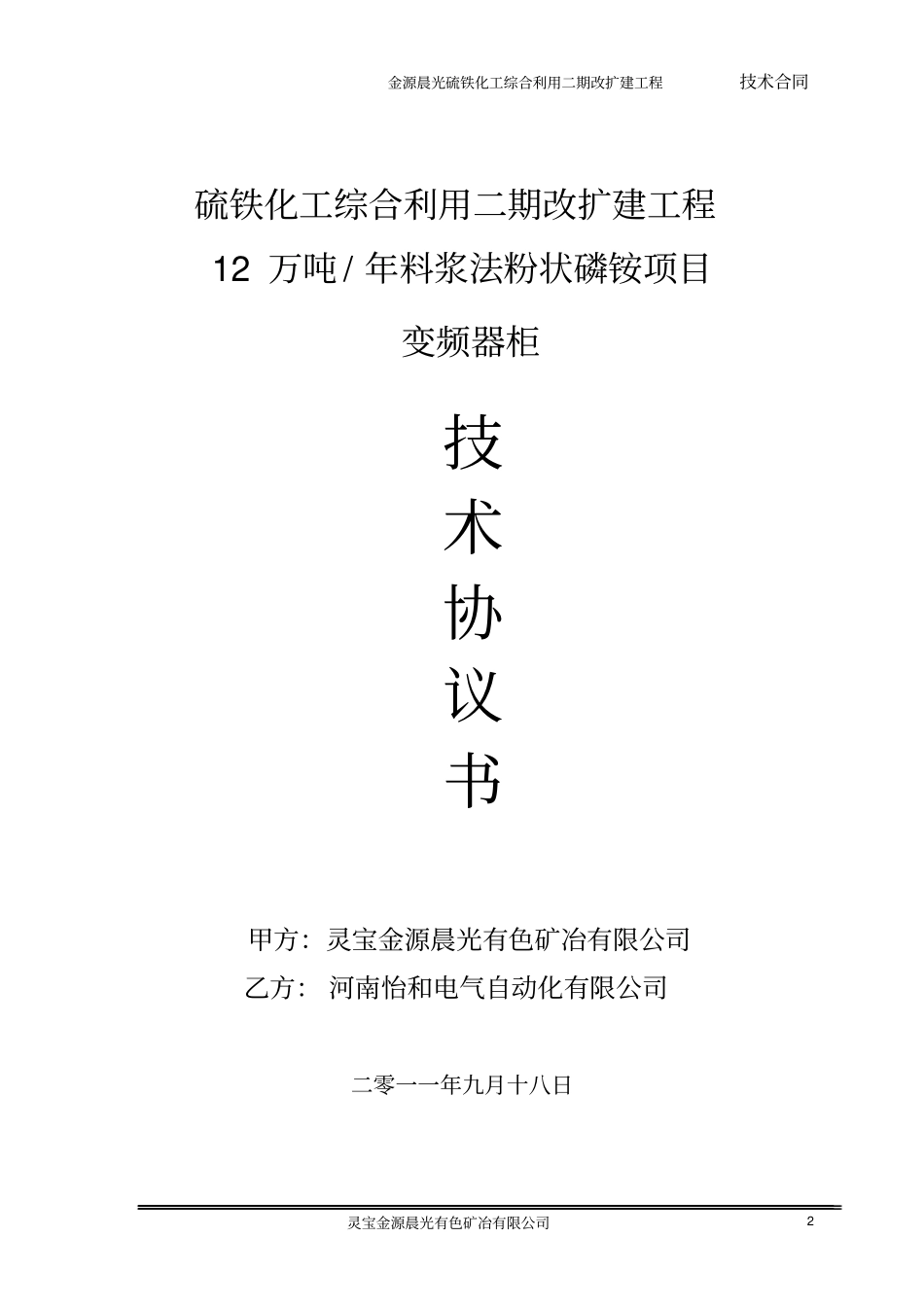

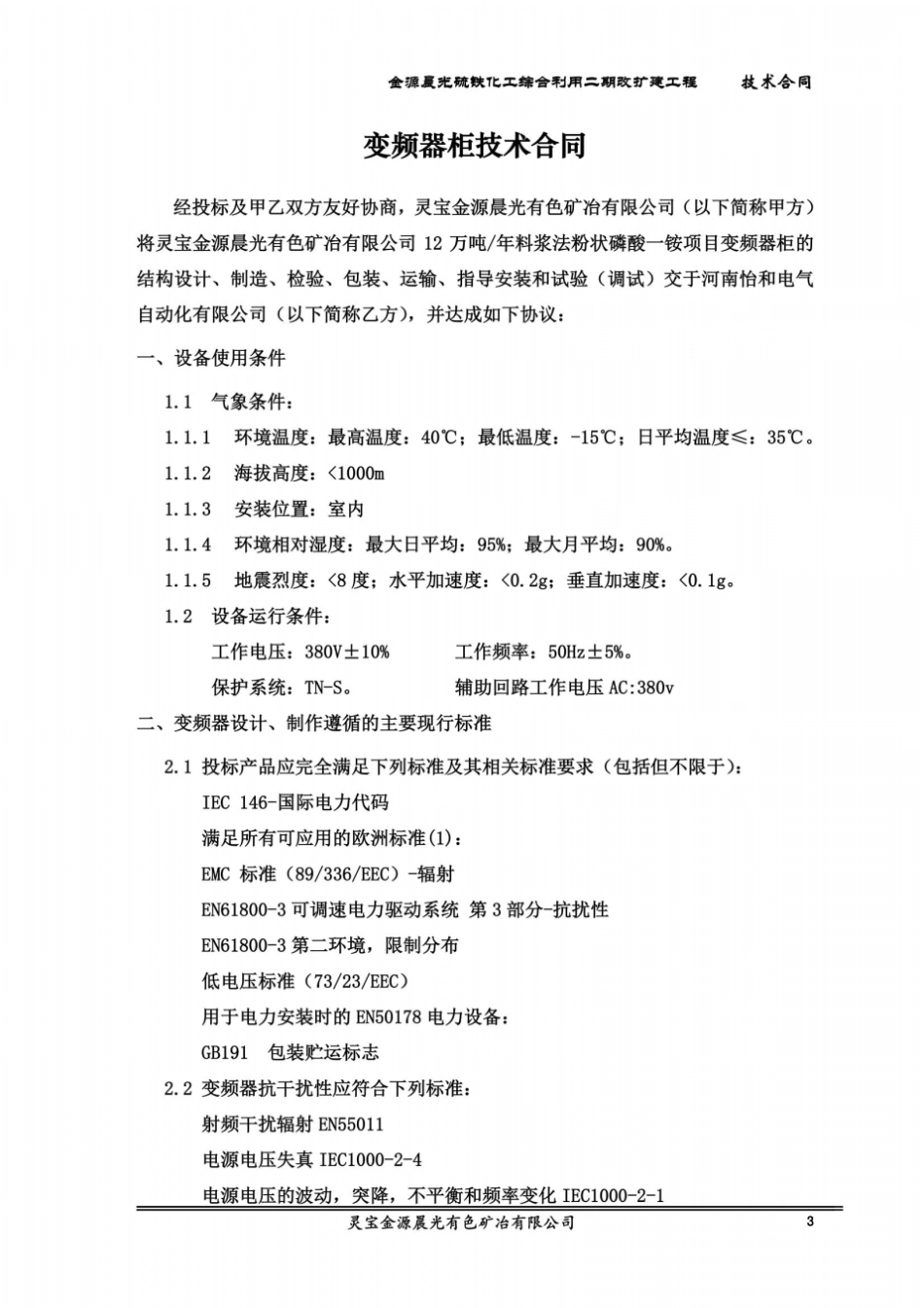

变频器柜技术协议(11.9.15)金源晨光硫铁化工综合利用二期改扩建工程技术合同灵宝金源晨光有色矿冶有限公司2硫铁化工综合利用二期改扩建工程12万吨/年料浆法粉状磷铵项目变频器柜技术协议书甲方：灵宝金源晨光有色矿冶有限公司乙方：河南怡和电气自动化有限公司二零一一年九月十八日3金源晨光硫铁化工综合利用二期改扩建工程技术合同灵宝金源晨光有色矿冶有限公司4静电放电（ESD）的抗扰性IEC61000-4-2电场抗扰性IEC61000-4-3脉冲列干扰抗扰性IEC61000-4-4对RFI辐射，电导性辐射的抗扰性IEC61000-4-6无线电频率电磁场干扰（调辐）EVN50140无线电频率电磁场干扰（脉冲调制）EVN50204三、产品的型号规格及数量15面变频柜，29台变频器；配套29个防腐控制箱(型号CF1，靖江瑞磷电气产品)。详见变频器柜一次系统图及柜体排列图（附后）四、技术规格及要求4.1所供产品必须是经国家鉴定机构鉴定，并有3C认证、生产许可证、型式试验，其性能指标完全达到国家相关标准的产品；4.2变频器至少应具有1个AI（调节速度），2个电流反馈AO。4.3变频柜采用GGD柜（改），柜体采用冷轧镀锌板，厚度不低于2mm。4.4变频柜防护等级IP4X，颜色为RAL7032。4.5变频柜散热必须可靠，柜顶配置强制循环风扇，以满足散热要求。4.6所供产品的使用环境条件应符合设备使用环境要求；4.7柜体采用的绝缘材料和绝缘措施必须长期耐用可靠（耐高温）；4.8所有变频器的线路板均选用防腐涂层型；4.9变频器柜不得对周围环境有电磁辐射和传导干扰，必须满足工业环境EMC抗干扰的要求；如因变频器的干扰对控制系统或其它元器件产生影响，乙方必须负责解决并承担由此发生的所有费用；4.10所有变频器按重载启动型选配，满足不同类别设备需求。4.11变频器输出侧加装隔离开关；4.12柜体前面板装置有电压表、三相电压切换开关、电流表（进出各一个、装4台变频器的控制柜只显示出线电流）、频率表、本地/远程切换、启动、停车、故障复位、速度给定按钮。4.13变频器现场控制箱与变频器配套，每个变频器配套一个现场控制箱，能实现在现场对变频器进行启动、停止、调速（按钮调速）、控制功能。变频器配套的现场控制箱具有启停/调速/电流/频率显示功能及转换开关（就地、远程、检修三个位置）。金源晨光硫铁化工综合利用二期改扩建工程技术合同灵宝金源晨光有色矿冶有限公司54.14在DCS系统上可以对变频器实现启动、停止、调速控制。并显示设备的运行状态及运行电流。4.15接地：变频器应采用工作接地，接地铜母排TMY50X5，用于变频器的接地。变频器柜应采用保护接地，和变频器的保护接零分开设置，目的是为了提供一个专用的谐波回路，尽量减少对其他设备的电磁干扰。4.16乙方须配合现场安装，负责现场调试、配合DCS系统联调。4.17变频器模拟输出加装一入两出信号隔离器，直流24V供电。4.18变频器柜制作安装过程中严格按照投标书中相关元器件配置。五、控制柜设计要求：5.1变频器、断路器、控制空开、出线电抗器、信号隔离器等安装在控制柜内，根据体积大小单面或双面布置。柜顶加散热滤网，散热滤网上面加防尘顶盖，靠变频器的冷却风机，自然风冷变频器。，在柜顶加散热风机，保证变频器可靠散热。5.2柜体有良好绝缘性，器件和柜体的绝缘在1M欧以上；分支母线配有热塑绝缘护套，主线电缆及连接部分有绝缘护套。5.3采用型材制作柜体，表面喷塑，柜前后双开门，电缆出线，柜体主框架8F型材用螺栓组装而成，并钝化镀锌处理，柜体钢板厚度2mm。5.4柜内配线：柜内所有二次电压线全部采用BVR-1.5mm2多股铜软线，电流互感器引出线采用耐压750V、2.5mm2多股铜软线，均为阻燃型聚氯乙烯绝缘。5.5所有元件外接线均应经端子排接入或引出。所有端子布小于25A750V均为螺栓型、带有弹簧压板，隔板和标志牌。供电流互感器按接线用端子排还应是电流型短接端子。端子排应留有不小于总数的20%的备用端子。按照EMC规则布线，通讯电缆与强电和弱电电缆分开，防止变频器对其他设备及电网干扰；5.6控制柜内元器件布置留有合理的间隔，充分考虑到了拆装元器件和维护时方便。5.7控制柜在出厂前按要求进行静态及通电试验，柜门有明显组装编号。5.8电气元器件选型：断...
