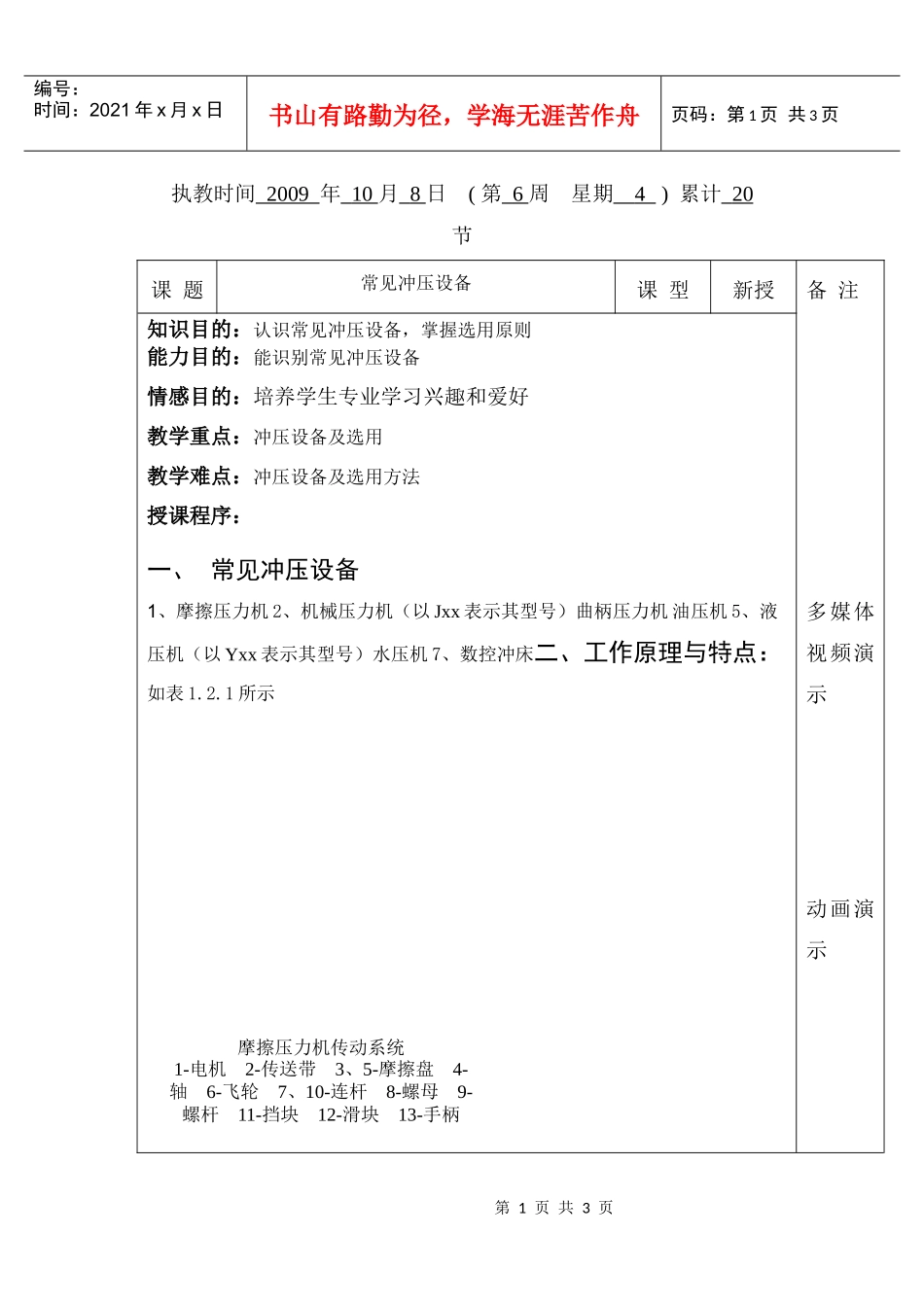

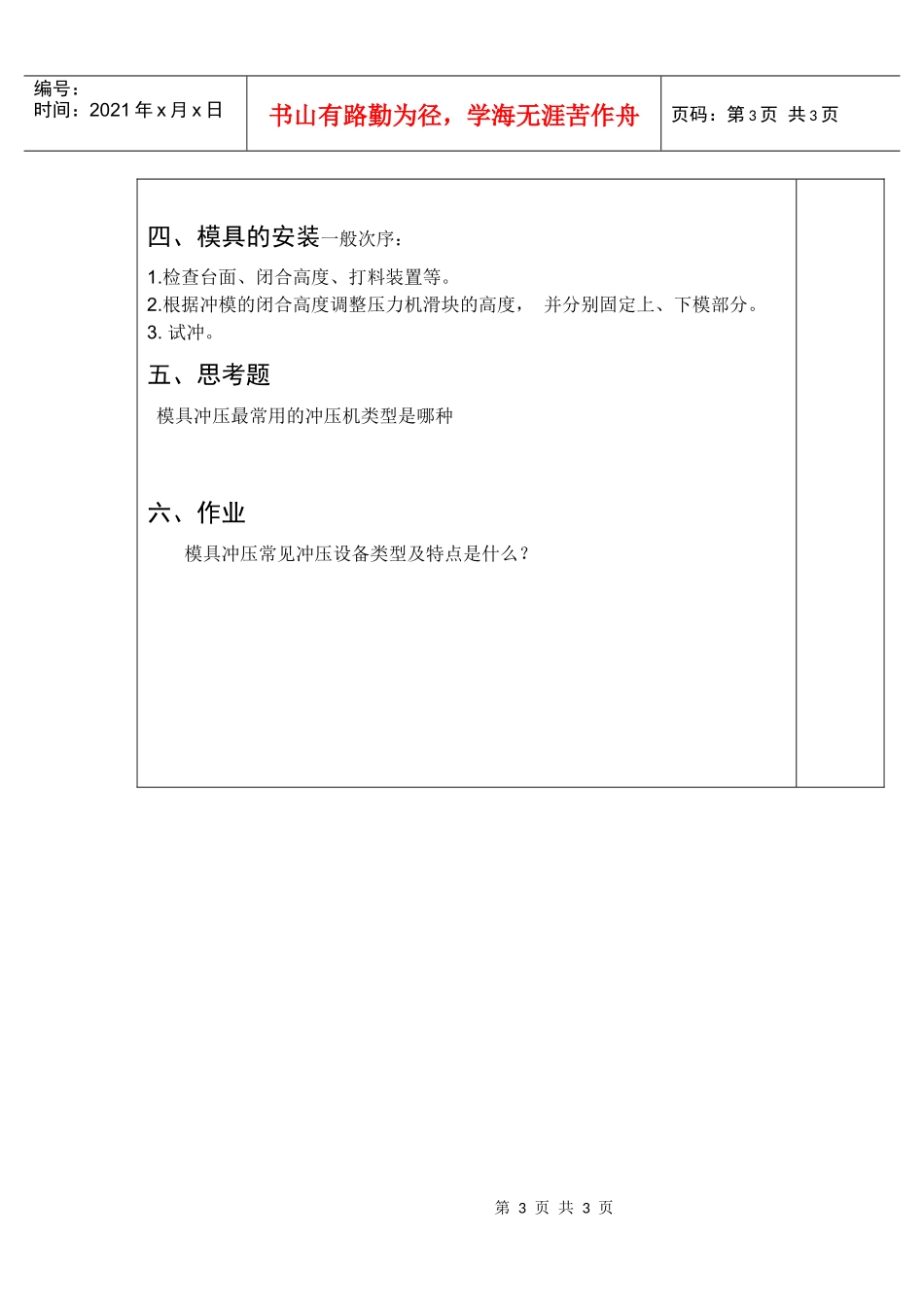

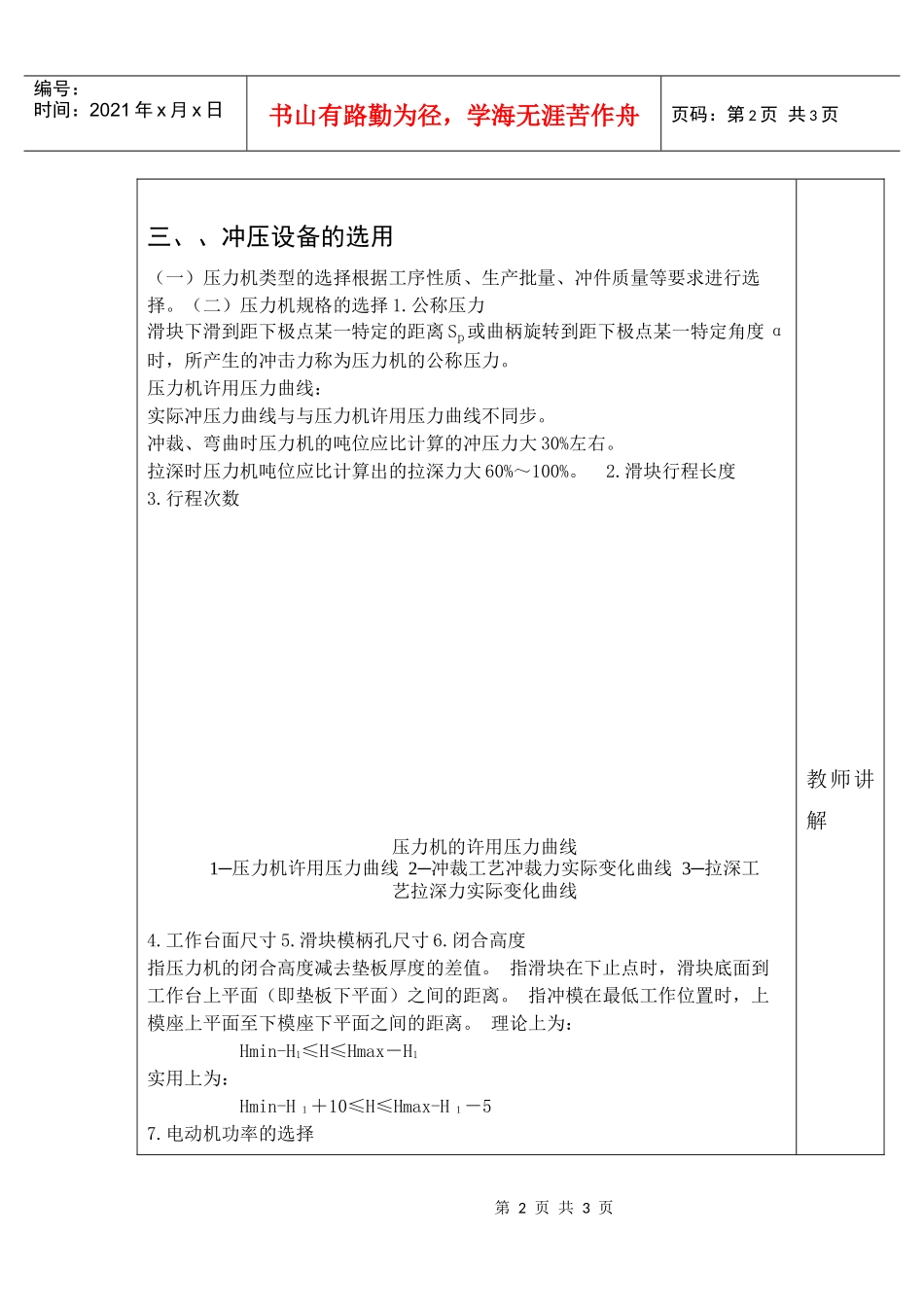

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页执教时间2009年10月8日(第6周星期4)累计20节课题常见冲压设备课型新授备注多媒体视频演示动画演示知识目的：认识常见冲压设备，掌握选用原则能力目的：能识别常见冲压设备情感目的：培养学生专业学习兴趣和爱好教学重点：冲压设备及选用教学难点：冲压设备及选用方法授课程序：一、常见冲压设备1、摩擦压力机2、机械压力机（以Jxx表示其型号）曲柄压力机油压机5、液压机（以Yxx表示其型号）水压机7、数控冲床二、工作原理与特点：如表1.2.1所示摩擦压力机传动系统1-电机2-传送带3、5-摩擦盘4-轴6-飞轮7、10-连杆8-螺母9-螺杆11-挡块12-滑块13-手柄第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页三、、冲压设备的选用（一）压力机类型的选择根据工序性质、生产批量、冲件质量等要求进行选择。（二）压力机规格的选择1.公称压力滑块下滑到距下极点某一特定的距离Sp或曲柄旋转到距下极点某一特定角度α时，所产生的冲击力称为压力机的公称压力。压力机许用压力曲线：实际冲压力曲线与与压力机许用压力曲线不同步。冲裁、弯曲时压力机的吨位应比计算的冲压力大30%左右。拉深时压力机吨位应比计算出的拉深力大60%～100%。2.滑块行程长度3.行程次数4.工作台面尺寸5.滑块模柄孔尺寸6.闭合高度指压力机的闭合高度减去垫板厚度的差值。指滑块在下止点时，滑块底面到工作台上平面（即垫板下平面）之间的距离。指冲模在最低工作位置时，上模座上平面至下模座下平面之间的距离。理论上为：Hmin-H1≤H≤Hmax－H1实用上为：Hmin-H１＋10≤H≤Hmax-H１－57.电动机功率的选择教师讲解压力机的许用压力曲线1─压力机许用压力曲线2─冲裁工艺冲裁力实际变化曲线3─拉深工艺拉深力实际变化曲线第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页四、模具的安装一般次序：1.检查台面、闭合高度、打料装置等。2.根据冲模的闭合高度调整压力机滑块的高度，并分别固定上、下模部分。3.试冲。五、思考题模具冲压最常用的冲压机类型是哪种六、作业模具冲压常见冲压设备类型及特点是什么？
