5.5MW光伏发电工程施工组织设计(DOC49页)VIP免费

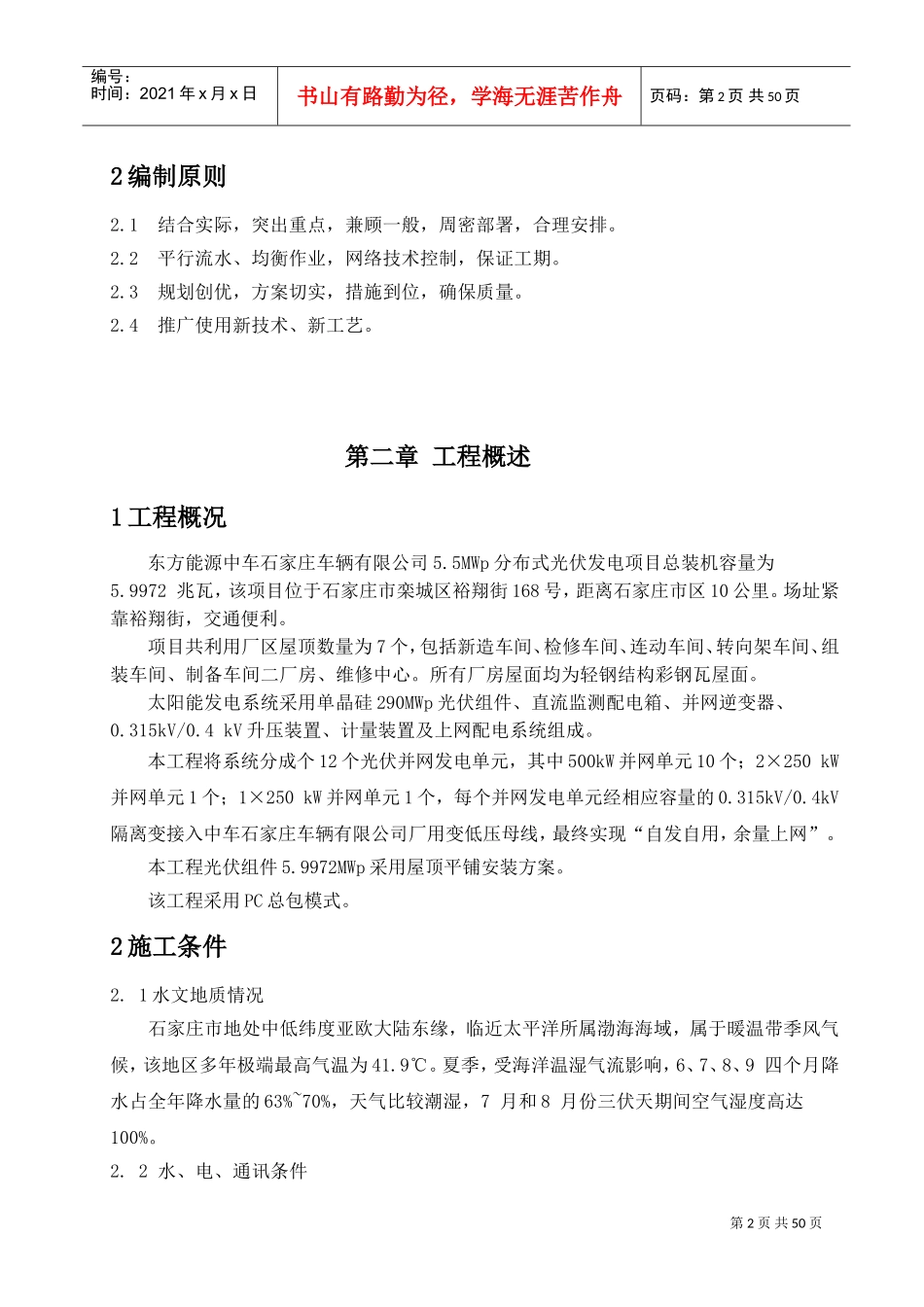

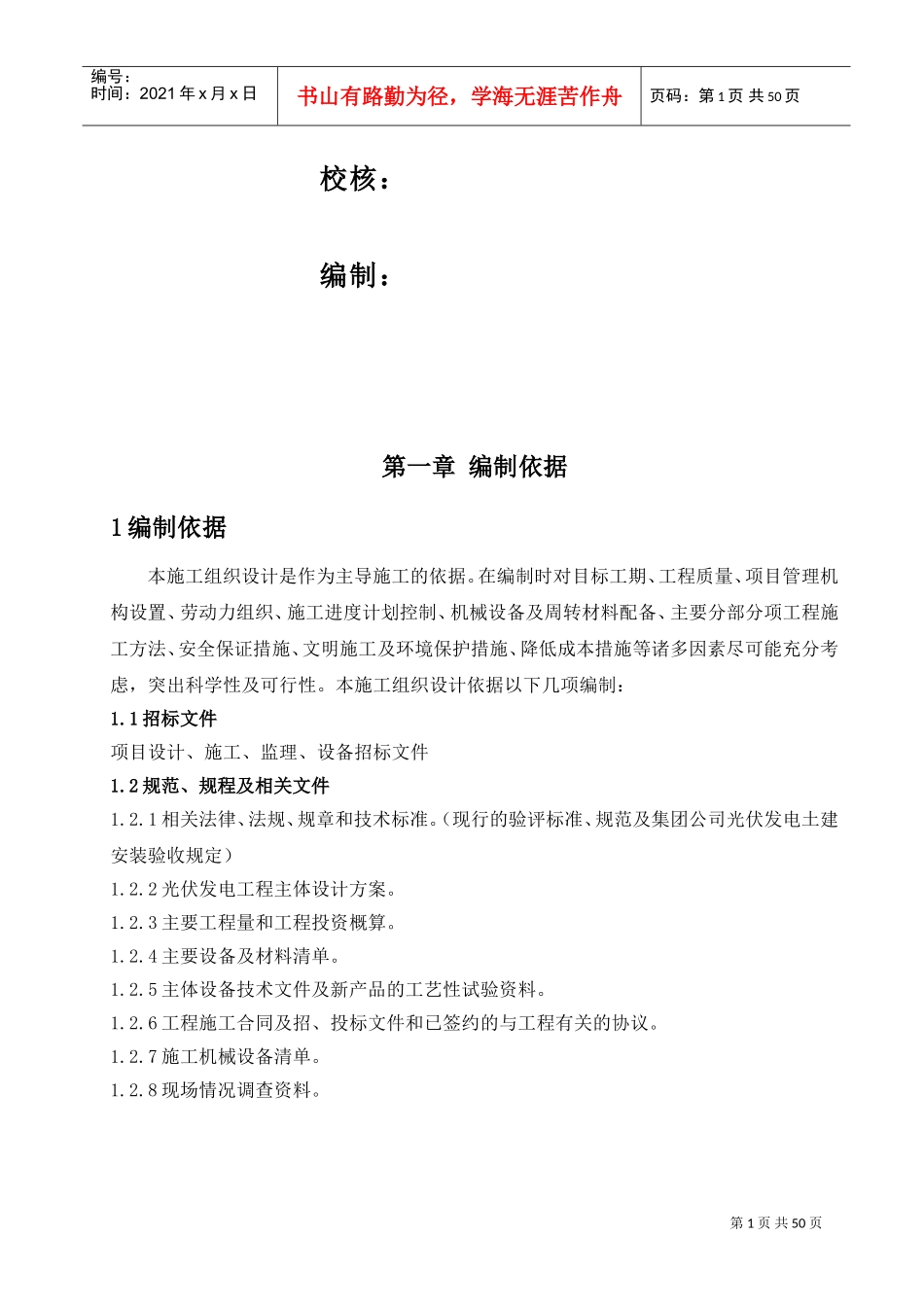

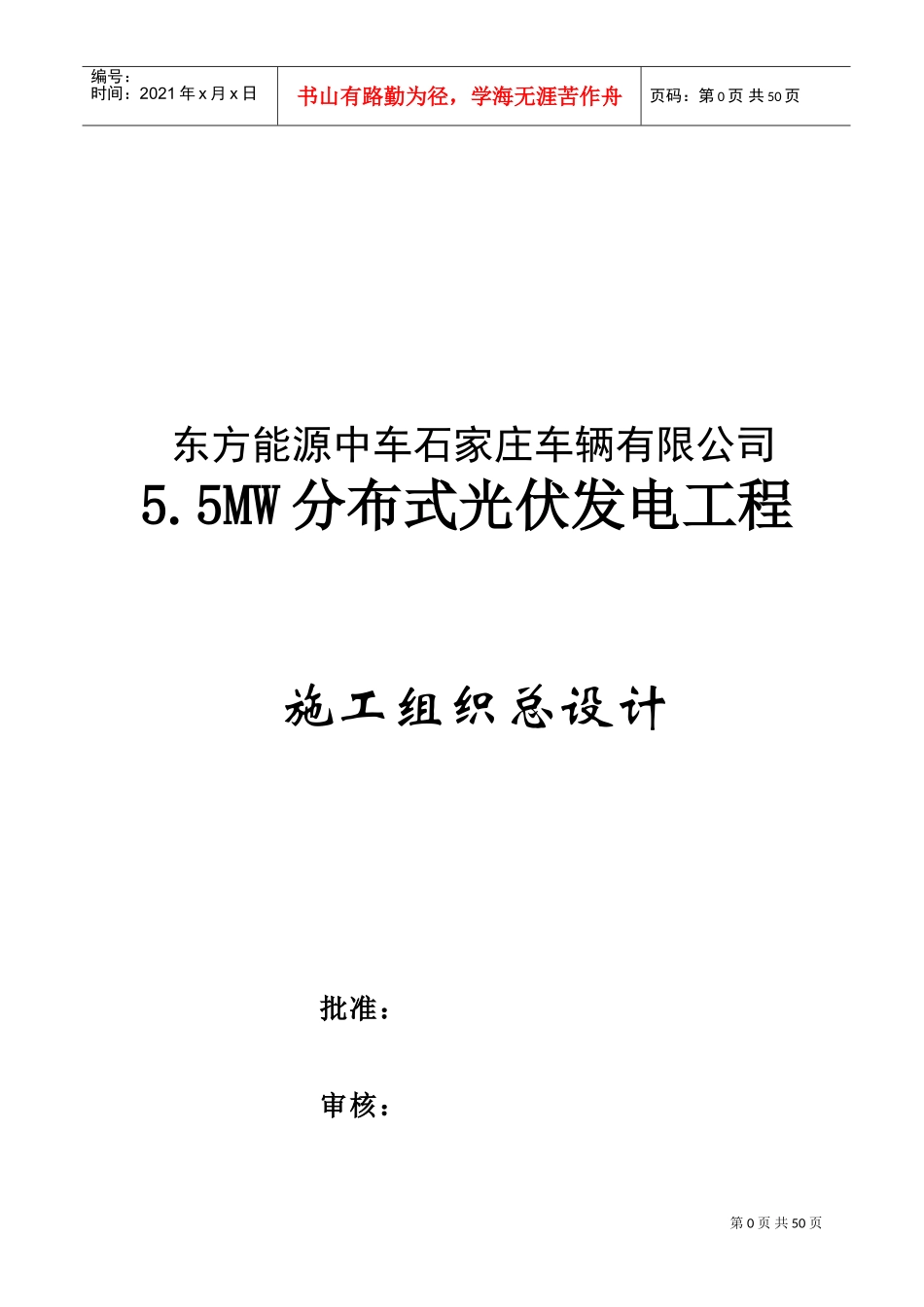

第0页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共50页东方能源中车石家庄车辆有限公司5.5MW分布式光伏发电工程施工组织总设计批准：审核：第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页校核：编制：第一章编制依据1编制依据本施工组织设计是作为主导施工的依据。在编制时对目标工期、工程质量、项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要分部分项工程施工方法、安全保证措施、文明施工及环境保护措施、降低成本措施等诸多因素尽可能充分考虑，突出科学性及可行性。本施工组织设计依据以下几项编制：1.1招标文件项目设计、施工、监理、设备招标文件1.2规范、规程及相关文件1.2.1相关法律、法规、规章和技术标准。（现行的验评标准、规范及集团公司光伏发电土建安装验收规定）1.2.2光伏发电工程主体设计方案。1.2.3主要工程量和工程投资概算。1.2.4主要设备及材料清单。1.2.5主体设备技术文件及新产品的工艺性试验资料。1.2.6工程施工合同及招、投标文件和已签约的与工程有关的协议。1.2.7施工机械设备清单。1.2.8现场情况调查资料。第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页2编制原则2.1结合实际，突出重点，兼顾一般，周密部署，合理安排。2.2平行流水、均衡作业，网络技术控制，保证工期。2.3规划创优，方案切实，措施到位，确保质量。2.4推广使用新技术、新工艺。第二章工程概述1工程概况东方能源中车石家庄车辆有限公司5.5MWp分布式光伏发电项目总装机容量为5.9972兆瓦，该项目位于石家庄市栾城区裕翔街168号，距离石家庄市区10公里。场址紧靠裕翔街，交通便利。项目共利用厂区屋顶数量为7个，包括新造车间、检修车间、连动车间、转向架车间、组装车间、制备车间二厂房、维修中心。所有厂房屋面均为轻钢结构彩钢瓦屋面。太阳能发电系统采用单晶硅290MWp光伏组件、直流监测配电箱、并网逆变器、0.315kV/0.4kV升压装置、计量装置及上网配电系统组成。本工程将系统分成个12个光伏并网发电单元，其中500kW并网单元10个；2×250kW并网单元1个；1×250kW并网单元1个，每个并网发电单元经相应容量的0.315kV/0.4kV隔离变接入中车石家庄车辆有限公司厂用变低压母线，最终实现“自发自用，余量上网”。本工程光伏组件5.9972MWp采用屋顶平铺安装方案。该工程采用PC总包模式。2施工条件2.1水文地质情况石家庄市地处中低纬度亚欧大陆东缘，临近太平洋所属渤海海域，属于暖温带季风气候，该地区多年极端最高气温为41.9℃。夏季，受海洋温湿气流影响，6、7、8、9四个月降水占全年降水量的63%~70%，天气比较潮湿，7月和8月份三伏天期间空气湿度高达100%。2.2水、电、通讯条件第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页供水：施工现场用水主要包括：施工用水、生活用水和消防用水。由于本工程结构采用商品混凝土，施工用水主要考虑模板冲洗和混凝土浇筑养护、砖墙砌筑用水等。工程施工用水采用从建筑现有给水管道引接，合理安排供水点。由我司与石家庄车辆厂协调施工用水取水点。供电：按供电可靠性要求，本现场施工用电定为二级负荷，采用一个独立电源供电。现场施工用电设备台数多，为简化计算，按需用系数法计算，并合理分配负荷，使三相均衡，然后依据长期允许载流量并考虑环境校验系数，选择供电线缆。由我司与石家庄车辆厂协调施工用电接入点。现场采用TN-S系统供电。（1）施工设备最大用电量因各屋顶分布分散，各施工点电源分别就近引接，每处电源引入点的负荷量小于3kW。施工用电容量计算公式：P=1.05-1.10（∑P1/COSфK1+∑P2K2+……+∑PNKN）P：供电设备总需要容量（千伏安）P1：电动机定额容量（千瓦）P2~N：电焊机及照明等定额容量（千瓦）COSф：电动机的平均功率因数（在施工现场最高为0.75-0.78，一般为0.65-0.75）。（2）线缆现场布置本施工现场用电主要包括：施工机具用电。所有电缆均拟沿架空敷设。配电箱内需设置自动空气开关、漏电开关、闸刀（三相或单相根据负荷类型...
