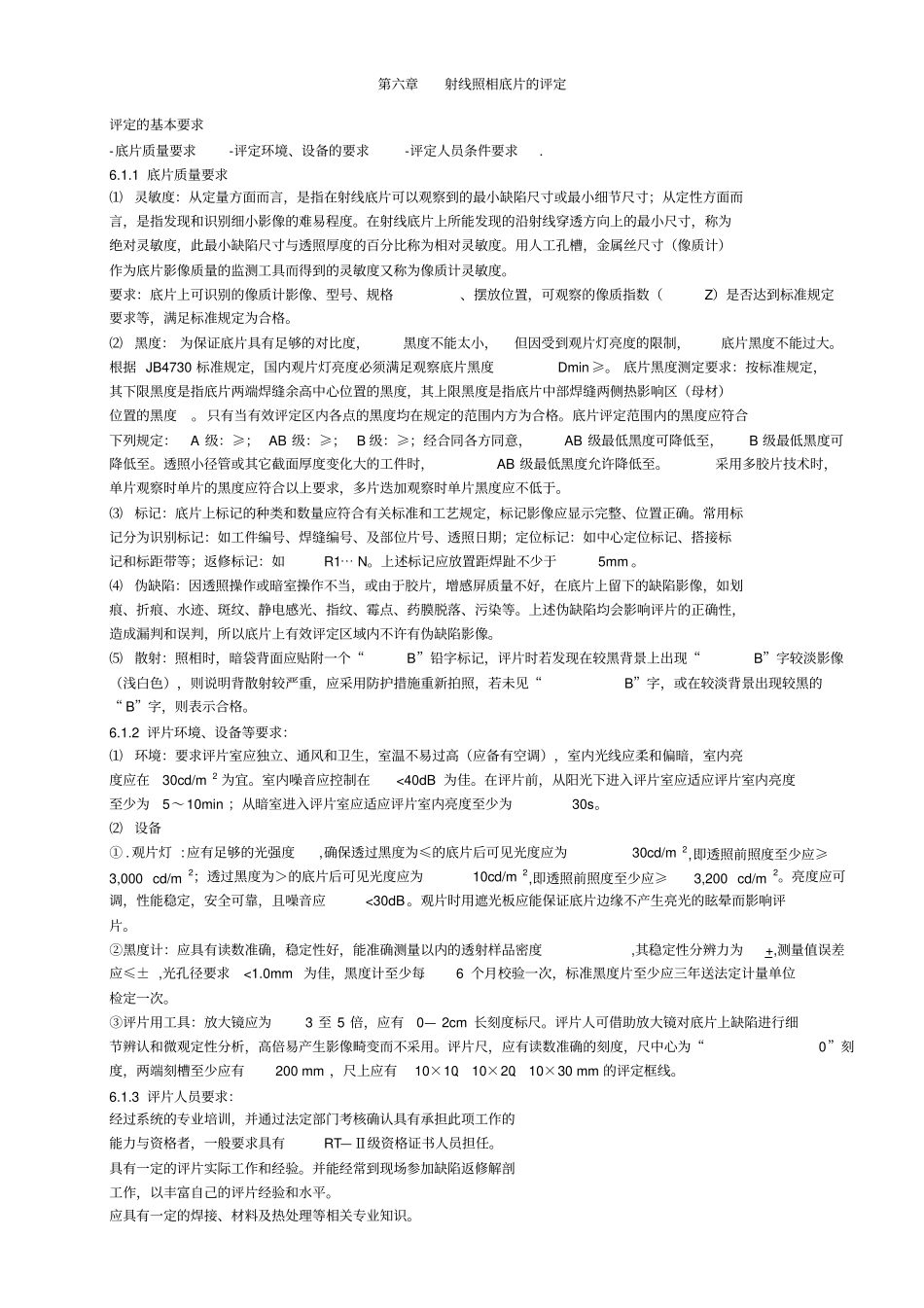

射线照相底片的评定《射线检测》补充教材编写：王学冠中国锅炉压力容器检验协会教育工作委员会二○○四年六月第六章射线照相底片的评定评定的基本要求-底片质量要求-评定环境、设备的要求-评定人员条件要求.6.1.1底片质量要求⑴灵敏度：从定量方面而言，是指在射线底片可以观察到的最小缺陷尺寸或最小细节尺寸；从定性方面而言，是指发现和识别细小影像的难易程度。在射线底片上所能发现的沿射线穿透方向上的最小尺寸，称为绝对灵敏度，此最小缺陷尺寸与透照厚度的百分比称为相对灵敏度。用人工孔槽，金属丝尺寸（像质计）作为底片影像质量的监测工具而得到的灵敏度又称为像质计灵敏度。要求：底片上可识别的像质计影像、型号、规格、摆放位置，可观察的像质指数（Z）是否达到标准规定要求等，满足标准规定为合格。⑵黑度：为保证底片具有足够的对比度，黑度不能太小，但因受到观片灯亮度的限制，底片黑度不能过大。根据JB4730标准规定，国内观片灯亮度必须满足观察底片黑度Dmin≥。底片黑度测定要求：按标准规定，其下限黑度是指底片两端焊缝余高中心位置的黑度，其上限黑度是指底片中部焊缝两侧热影响区（母材）位置的黑度。只有当有效评定区内各点的黑度均在规定的范围内方为合格。底片评定范围内的黑度应符合下列规定：A级：≥；AB级：≥；B级：≥；经合同各方同意，AB级最低黑度可降低至，B级最低黑度可降低至。透照小径管或其它截面厚度变化大的工件时，AB级最低黑度允许降低至。采用多胶片技术时，单片观察时单片的黑度应符合以上要求，多片迭加观察时单片黑度应不低于。⑶标记：底片上标记的种类和数量应符合有关标准和工艺规定，标记影像应显示完整、位置正确。常用标记分为识别标记：如工件编号、焊缝编号、及部位片号、透照日期；定位标记：如中心定位标记、搭接标记和标距带等；返修标记：如R1⋯N。上述标记应放置距焊趾不少于5mm。⑷伪缺陷：因透照操作或暗室操作不当，或由于胶片，增感屏质量不好，在底片上留下的缺陷影像，如划痕、折痕、水迹、斑纹、静电感光、指纹、霉点、药膜脱落、污染等。上述伪缺陷均会影响评片的正确性，造成漏判和误判，所以底片上有效评定区域内不许有伪缺陷影像。⑸散射：照相时，暗袋背面应贴附一个“B”铅字标记，评片时若发现在较黑背景上出现“B”字较淡影像（浅白色），则说明背散射较严重，应采用防护措施重新拍照，若未见“B”字，或在较淡背景出现较黑的“B”字，则表示合格。6.1.2评片环境、设备等要求：⑴环境：要求评片室应独立、通风和卫生，室温不易过高（应备有空调），室内光线应柔和偏暗，室内亮度应在30cd/m2为宜。室内噪音应控制在<40dB为佳。在评片前，从阳光下进入评片室应适应评片室内亮度至少为5～10min；从暗室进入评片室应适应评片室内亮度至少为30s。⑵设备①.观片灯:应有足够的光强度,确保透过黑度为≤的底片后可见光度应为30cd/m2,即透照前照度至少应≥3,000cd/m2；透过黑度为＞的底片后可见光度应为10cd/m2,即透照前照度至少应≥3,200cd/m2。亮度应可调，性能稳定，安全可靠，且噪音应<30dB。观片时用遮光板应能保证底片边缘不产生亮光的眩晕而影响评片。②黑度计：应具有读数准确，稳定性好，能准确测量以内的透射样品密度,其稳定性分辨力为+,测量值误差应≤±,光孔径要求<1.0mm为佳，黑度计至少每6个月校验一次，标准黑度片至少应三年送法定计量单位检定一次。③评片用工具：放大镜应为3至5倍，应有0—2cm长刻度标尺。评片人可借助放大镜对底片上缺陷进行细节辨认和微观定性分析，高倍易产生影像畸变而不采用。评片尺，应有读数准确的刻度，尺中心为“0”刻度，两端刻槽至少应有200mm，尺上应有10×10、10×20、10×30mm的评定框线。6.1.3评片人员要求：经过系统的专业培训，并通过法定部门考核确认具有承担此项工作的能力与资格者，一般要求具有RT—Ⅱ级资格证书人员担任。具有一定的评片实际工作和经验。并能经常到现场参加缺陷返修解剖工作，以丰富自己的评片经验和水平。应具有一定的焊接、材料及热处理等相关专业知识。应熟悉有关规范、标准，并能正确理解和严格按标准进行评定，具有良好的职业道德...
