MD型煤矿用耐磨多级离心泵使用说明书(第2版)内容VIP免费

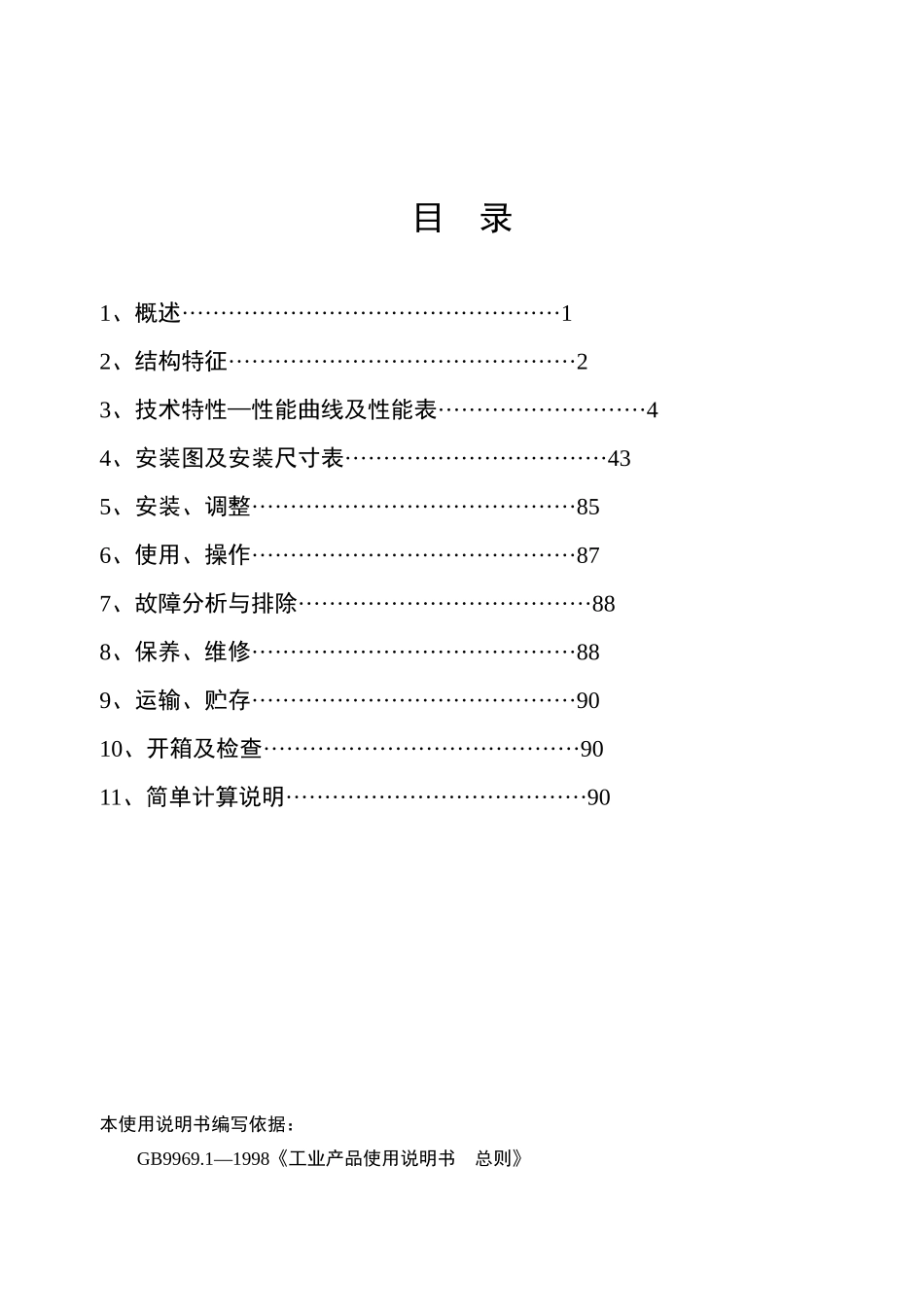

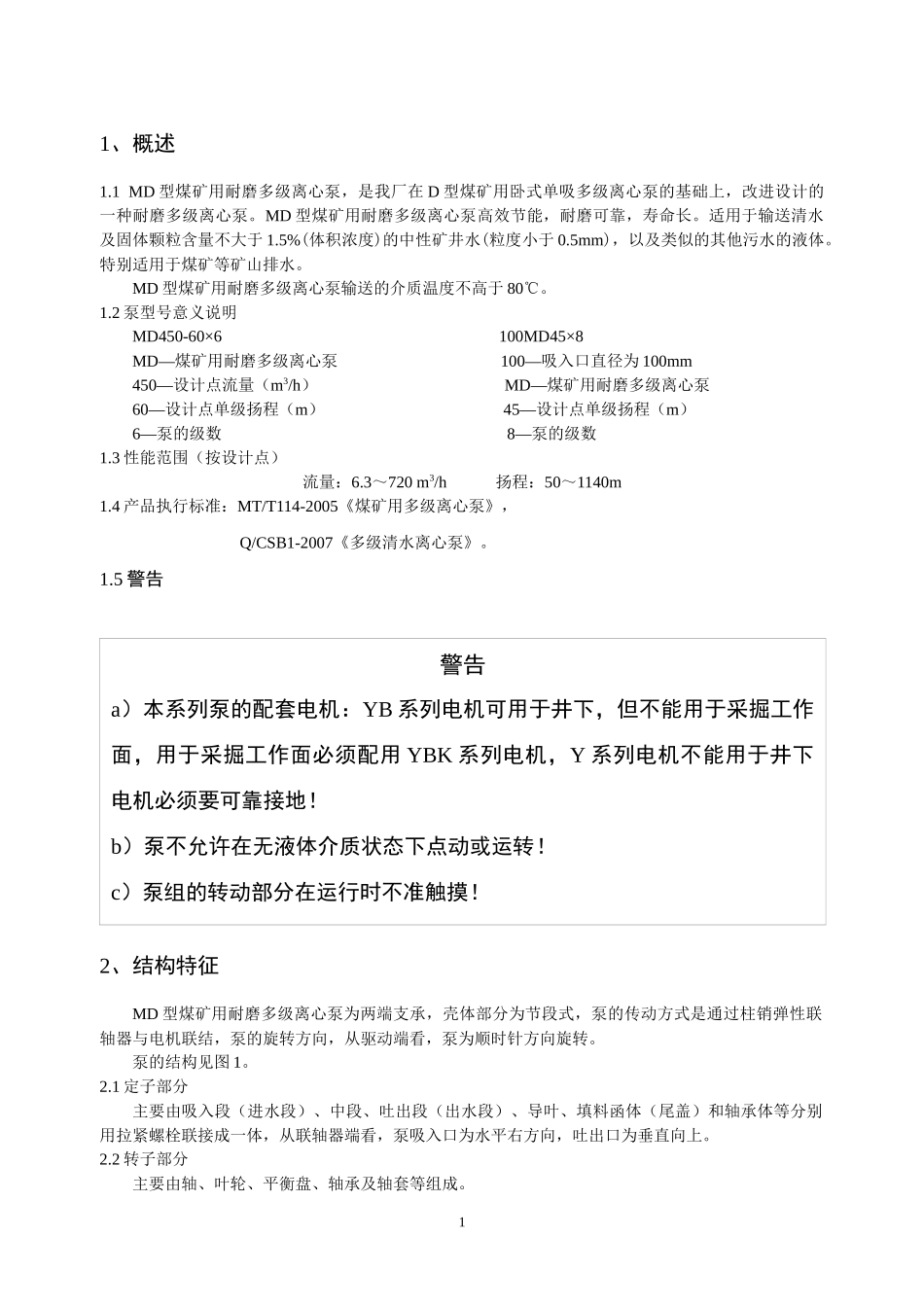

目录1、概述·················································12、结构特征·············································23、技术特性—性能曲线及性能表···························44、安装图及安装尺寸表··································435、安装、调整··········································856、使用、操作··········································877、故障分析与排除······································888、保养、维修··········································889、运输、贮存··········································9010、开箱及检查·········································9011、简单计算说明·······································90本使用说明书编写依据：GB9969.1—1998《工业产品使用说明书总则》1、概述1.1MD型煤矿用耐磨多级离心泵，是我厂在D型煤矿用卧式单吸多级离心泵的基础上，改进设计的一种耐磨多级离心泵。MD型煤矿用耐磨多级离心泵高效节能，耐磨可靠，寿命长。适用于输送清水及固体颗粒含量不大于1.5%(体积浓度)的中性矿井水(粒度小于0.5mm)，以及类似的其他污水的液体。特别适用于煤矿等矿山排水。MD型煤矿用耐磨多级离心泵输送的介质温度不高于80℃。1.2泵型号意义说明MD450-60×6100MD45×8MD—煤矿用耐磨多级离心泵100—吸入口直径为100mm450—设计点流量（m3/h）MD—煤矿用耐磨多级离心泵60—设计点单级扬程（m）45—设计点单级扬程（m）6—泵的级数8—泵的级数1.3性能范围（按设计点）流量：6.3～720m3/h扬程：50～1140m1.4产品执行标准：MT/T114-2005《煤矿用多级离心泵》，Q/CSB1-2007《多级清水离心泵》。1.5警告2、结构特征MD型煤矿用耐磨多级离心泵为两端支承，壳体部分为节段式，泵的传动方式是通过柱销弹性联轴器与电机联结，泵的旋转方向，从驱动端看，泵为顺时针方向旋转。泵的结构见图1。2.1定子部分主要由吸入段（进水段）、中段、吐出段（出水段）、导叶、填料函体（尾盖）和轴承体等分别用拉紧螺栓联接成一体，从联轴器端看，泵吸入口为水平右方向，吐出口为垂直向上。2.2转子部分主要由轴、叶轮、平衡盘、轴承及轴套等组成。警告a）本系列泵的配套电机：YB系列电机可用于井下，但不能用于采掘工作面，用于采掘工作面必须配用YBK系列电机，Y系列电机不能用于井下电机必须要可靠接地！b）泵不允许在无液体介质状态下点动或运转！c）泵组的转动部分在运行时不准触摸！12.3泵的密封2.3.1泵吸入段（进水段）、中段、吐出段（出水段）之间的静止结合面用纸垫或二硫化钼来密封。2.3.2泵各级间采用节流密封。2.3.3泵的两侧轴封采用软填料密封。2.3.4采用挡水圈挡水，防止水进入轴承。2.4轴承部分除MD6-25、MD12-25型泵轴承采用《GB/T292-94》角接触球轴承以外，其余泵型的整个转子由两端的圆柱滚子轴承《GB/T283-94》支承；轴承采用3号通用锂基润滑脂润滑。由于MD6-25、MD12-25型泵轴承采用了《GB/T292-94》角接触球轴承，所以转子无轴向窜动量，其余泵型的转子应有轴向窜动量。2.5平衡部分由于叶轮前后盖板受压面积不等，产生轴向力，此轴向力由平衡装置承担。泵的平衡装置由平衡盘、平衡套、平衡环组成。泵的平衡室由吐出段（出水段）、填料函体（尾盖）、平衡水管部件所组成，平衡水管部件绝对不允许堵塞，可用闸阀调节平衡水管部件内水的流动。23、技术特性—性能曲线及性能表3性能表型号级数流量Q扬程H(m)转速n(r/min)效率η(%)功率(kw)必需汽蚀余量(NPSH)r(m)叶轮直径(mm)质量(kg)(m3/h)(L/s)轴功率Pa电机功率MD6-2533.756.37....
