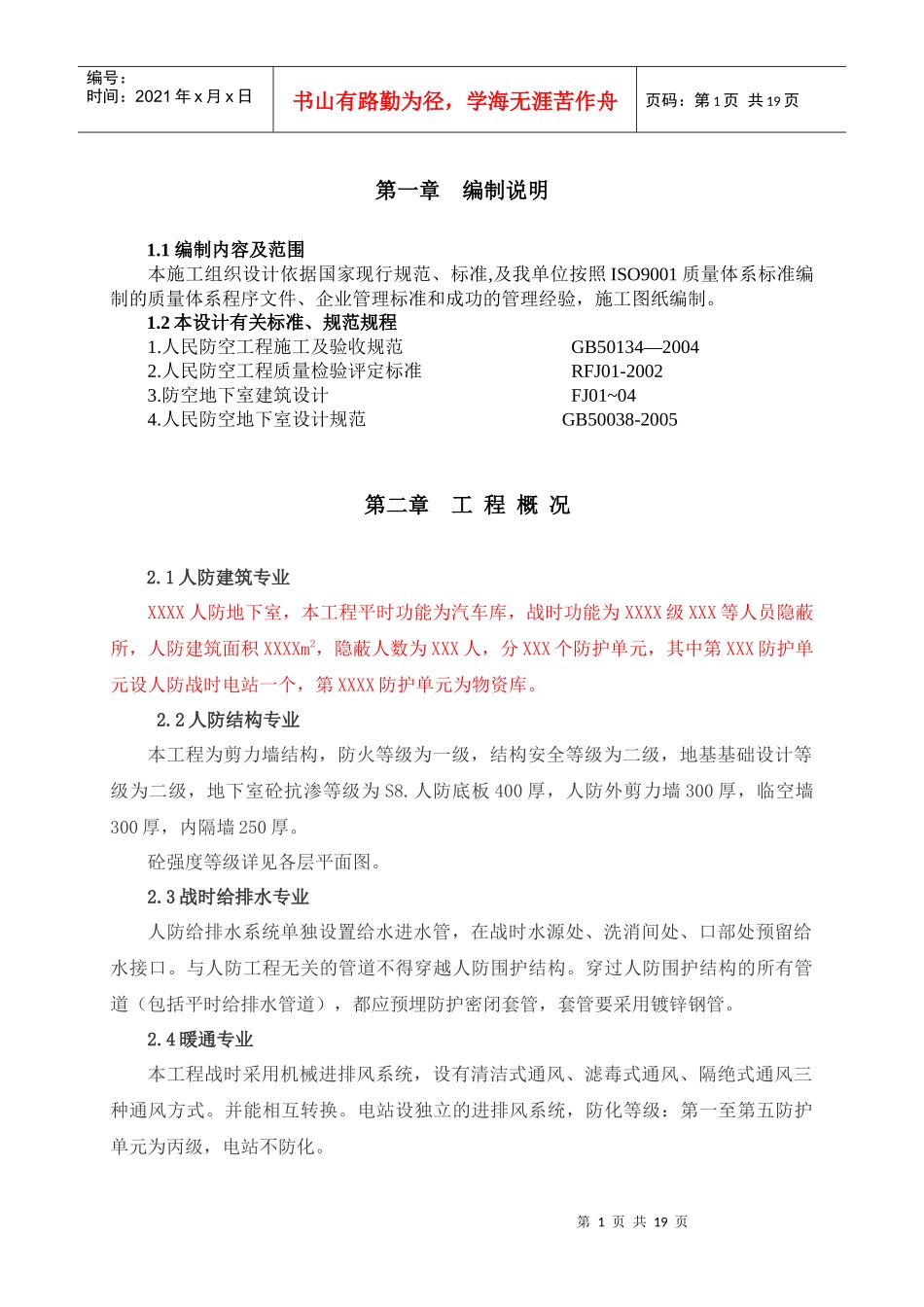

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页第一章编制说明1.1编制内容及范围本施工组织设计依据国家现行规范、标准,及我单位按照ISO9001质量体系标准编制的质量体系程序文件、企业管理标准和成功的管理经验，施工图纸编制。1.2本设计有关标准、规范规程1.人民防空工程施工及验收规范GB50134—20042.人民防空工程质量检验评定标准RFJ01-20023.防空地下室建筑设计FJ01~044.人民防空地下室设计规范GB50038-2005第二章工程概况2.1人防建筑专业XXXX人防地下室，本工程平时功能为汽车库，战时功能为XXXX级XXX等人员隐蔽所，人防建筑面积XXXXm2，隐蔽人数为XXX人，分XXX个防护单元，其中第XXX防护单元设人防战时电站一个，第XXXX防护单元为物资库。2.2人防结构专业本工程为剪力墙结构，防火等级为一级，结构安全等级为二级，地基基础设计等级为二级，地下室砼抗渗等级为S8.人防底板400厚，人防外剪力墙300厚，临空墙300厚，内隔墙250厚。砼强度等级详见各层平面图。2.3战时给排水专业人防给排水系统单独设置给水进水管，在战时水源处、洗消间处、口部处预留给水接口。与人防工程无关的管道不得穿越人防围护结构。穿过人防围护结构的所有管道（包括平时给排水管道），都应预埋防护密闭套管，套管要采用镀锌钢管。2.4暖通专业本工程战时采用机械进排风系统，设有清洁式通风、滤毒式通风、隔绝式通风三种通风方式。并能相互转换。电站设独立的进排风系统，防化等级：第一至第五防护单元为丙级，电站不防化。第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页2.5电气专业战时供电系统从平时低压配电室引一路市电做为战士常用电源，在各穿越人防防护分区剪力墙上都有预埋有战时电缆预埋管，并在战时主要出入口均设有人防防爆门铃。各人防战时电缆预埋管都有定位翼环，材料为镀锌钢管。各防护单元战时常用电源和战时备用电源在各防护单元内总配电箱采用自动切换，以保证战时供电可靠性。第三章总体施工部署3.1工程施工部署整个工程从时间上考虑，工程施工分为三阶段划分和控制的重点如下：第一阶段：施工准备阶段。主要工作是做好交接，调集人、材、物等施工力量进场，进行施工平面布置、图纸会审、办理开工有关手续，开展技术、质量交底工作，目标是充分做好开工前的各项准备工作，争取按甲方要求时间开工。第二阶段：施工阶段。核定建筑门框放线，准备重点做好各专业预埋定位；严格测量以保证门框的垂直度。第三阶段：收尾阶段。做好调试、收尾、清场工作。3.2施工程序及配合要求关于地下室人防设备安装施工工程，以厂方为主，需土建施工方及监理单位与厂方做配合工作，确保施工顺利，具体施工安排由厂方指导协调并要求如下：(1)人防设备需在施工安装时，施工方及监理应通知厂方具体进场时间。厂方书面报告监理，并注明进场时间，由监理单位或建设单位批准签订后，厂方才能按期施工。(2)厂方为保证产品质量，产品按国家人防办和建设部标准图集在工厂制作生产，以全套安装。(3)施工方在人防地下室施工过程中，应注意所有属人防区的防护墙，必须采用止水螺杆；一切的预留洞中，必须采用4mm钢板加止水环。(4)厂方根据土建施工方具体施工进度而确定安装时间，按人防要求在该地下室底板及绑扎好钢筋，捣制前请通知厂方人员到现场验筋（指人防门洞口尺寸，因门框角钢有闭锁盒，所以一般按结构图每边预留3-4mm保护层方可安装门框）。以及厂方需在人防门洞口前预埋钢筋支撑点等，为安装做准备工作。(5)钢筋砼单扇防护密闭门，密闭门通道净高不小于2400mm、铰页侧门框墙宽度不第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页小于350mm，闭锁侧门框墙宽度不小于150mm、门框高度为150mm（以完成地面计算）。(6)钢筋砼双扇防护密闭门，密闭门以及钢结构双扇门是按平战转换设计的平时双扇门呈墙开启状态，为方便汽车通行，不出现门槛，即门槛同完成地面平整，所以按人防要求人防门洞口门槛应先预留不捣（或者预留门槛30×30CM不捣）以便预埋锚钩和安装门框，待...
