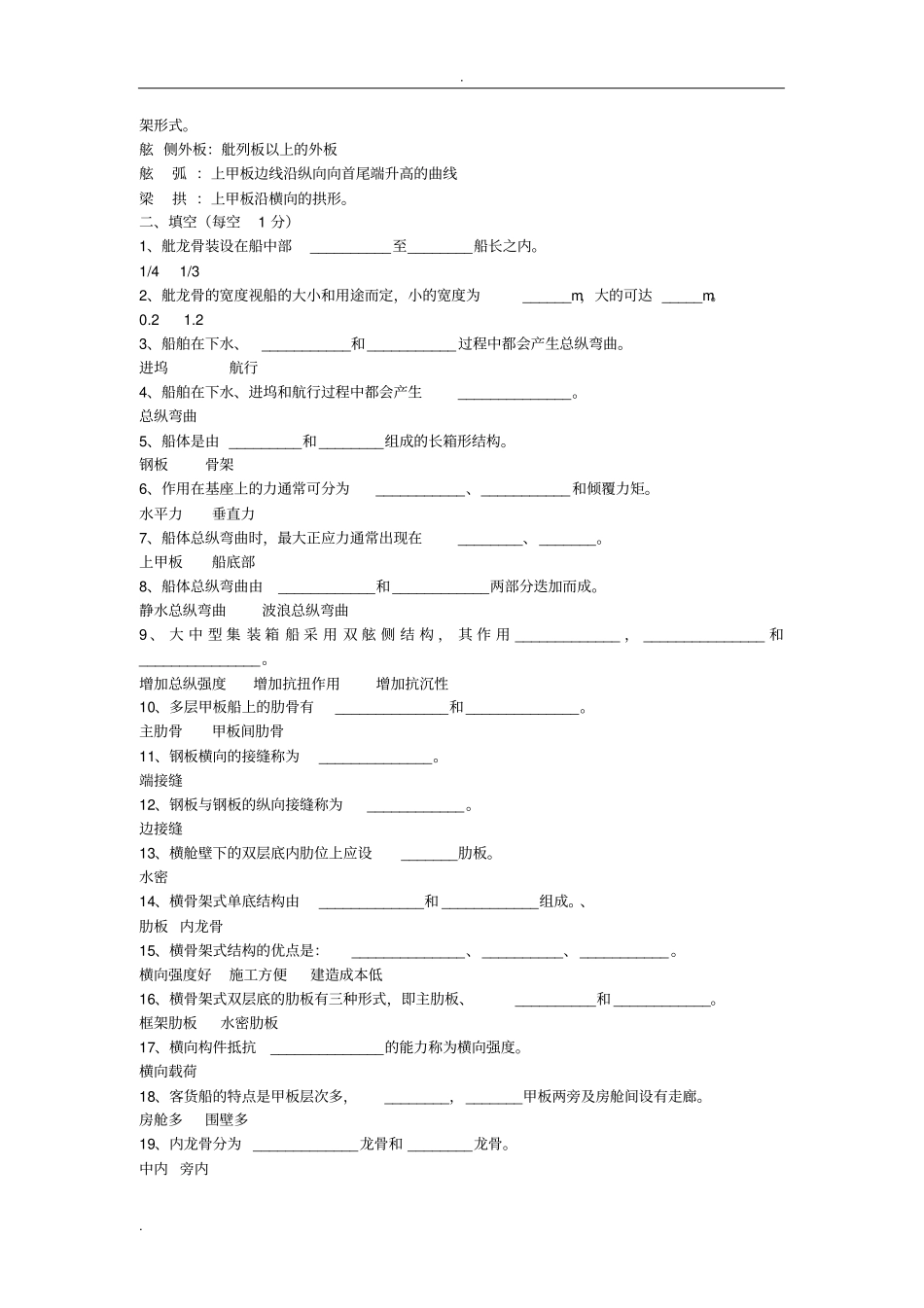

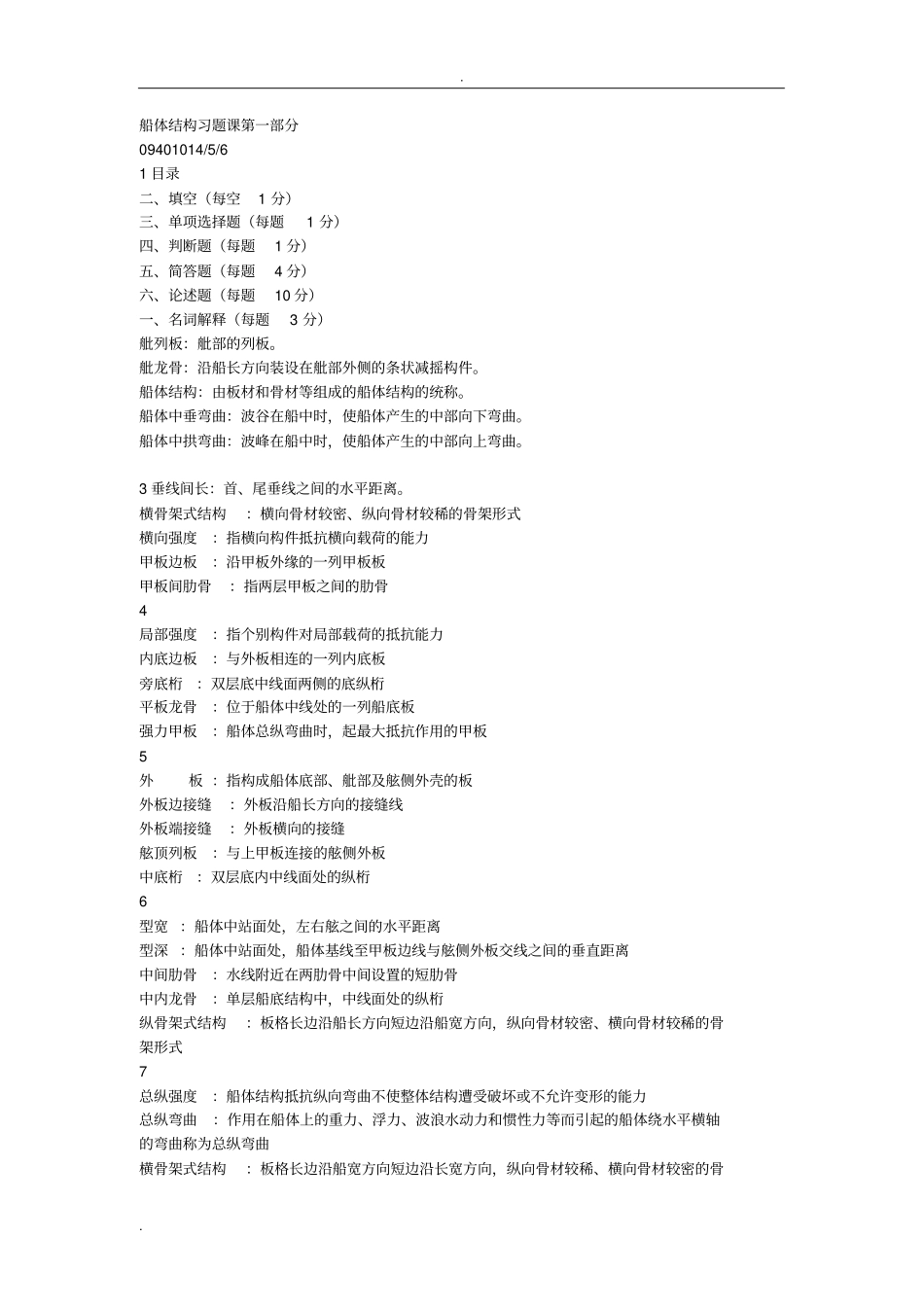

..船体结构习题课第一部分09401014/5/61目录二、填空(每空1分)三、单项选择题(每题1分)四、判断题(每题1分)五、简答题(每题4分)六、论述题(每题10分)一、名词解释(每题3分)舭列板:舭部的列板。舭龙骨:沿船长方向装设在舭部外侧的条状减摇构件。船体结构:由板材和骨材等组成的船体结构的统称。船体中垂弯曲:波谷在船中时,使船体产生的中部向下弯曲。船体中拱弯曲:波峰在船中时,使船体产生的中部向上弯曲。3垂线间长:首、尾垂线之间的水平距离。横骨架式结构:横向骨材较密、纵向骨材较稀的骨架形式横向强度:指横向构件抵抗横向载荷的能力甲板边板:沿甲板外缘的一列甲板板甲板间肋骨:指两层甲板之间的肋骨4局部强度:指个别构件对局部载荷的抵抗能力内底边板:与外板相连的一列内底板旁底桁:双层底中线面两侧的底纵桁平板龙骨:位于船体中线处的一列船底板强力甲板:船体总纵弯曲时,起最大抵抗作用的甲板5外板:指构成船体底部、舭部及舷侧外壳的板外板边接缝:外板沿船长方向的接缝线外板端接缝:外板横向的接缝舷顶列板:与上甲板连接的舷侧外板中底桁:双层底内中线面处的纵桁6型宽:船体中站面处,左右舷之间的水平距离型深:船体中站面处,船体基线至甲板边线与舷侧外板交线之间的垂直距离中间肋骨:水线附近在两肋骨中间设置的短肋骨中内龙骨:单层船底结构中,中线面处的纵桁纵骨架式结构:板格长边沿船长方向短边沿船宽方向,纵向骨材较密、横向骨材较稀的骨架形式7总纵强度:船体结构抵抗纵向弯曲不使整体结构遭受破坏或不允许变形的能力总纵弯曲:作用在船体上的重力、浮力、波浪水动力和惯性力等而引起的船体绕水平横轴的弯曲称为总纵弯曲横骨架式结构:板格长边沿船宽方向短边沿长宽方向,纵向骨材较稀、横向骨材较密的骨..架形式。舷侧外板:舭列板以上的外板舷弧:上甲板边线沿纵向向首尾端升高的曲线梁拱:上甲板沿横向的拱形。二、填空(每空1分)1、舭龙骨装设在船中部__________至________船长之内。1/41/32、舭龙骨的宽度视船的大小和用途而定,小的宽度为______m,大的可达_____m。0.21.23、船舶在下水、___________和___________过程中都会产生总纵弯曲。进坞航行4、船舶在下水、进坞和航行过程中都会产生______________。总纵弯曲5、船体是由_________和________组成的长箱形结构。钢板骨架6、作用在基座上的力通常可分为___________、___________和倾覆力矩。水平力垂直力7、船体总纵弯曲时,最大正应力通常出现在________、_______。上甲板船底部8、船体总纵弯曲由____________和____________两部分迭加而成。静水总纵弯曲波浪总纵弯曲9、大中型集装箱船采用双舷侧结构,其作用_____________,_______________和_______________。增加总纵强度增加抗扭作用增加抗沉性10、多层甲板船上的肋骨有______________和______________。主肋骨甲板间肋骨11、钢板横向的接缝称为______________。端接缝12、钢板与钢板的纵向接缝称为____________。边接缝13、横舱壁下的双层底内肋位上应设_______肋板。水密14、横骨架式单底结构由_____________和____________组成。、肋板内龙骨15、横骨架式结构的优点是:______________、__________、___________。横向强度好施工方便建造成本低16、横骨架式双层底的肋板有三种形式,即主肋板、__________和____________。框架肋板水密肋板17、横向构件抵抗______________的能力称为横向强度。横向载荷18、客货船的特点是甲板层次多,________,_______甲板两旁及房舱间设有走廊。房舱多围壁多19、内龙骨分为_____________龙骨和________龙骨。中内旁内..20、偶然性载荷有______________、__________等意外载荷。碰撞搁浅21、散货船的船底是纵骨架式____________________结构。双层底22、散货船的肋板间距不大于___m,船底纵桁间距不大于_____m。2.503.6023、散货船在货舱区设底边水舱的作用是________和__________。便于清舱航行安全24、散货船在货舱区设顶边水舱的作用是______和____________。压载水舱减缓散货横移25、生产图纸中一般称舷顶列板为_______S_______列板。26、纵骨架式舷侧结构的形式有:_...
