北京海洋馆表演池施工组织设计方案(DOC20页)VIP免费

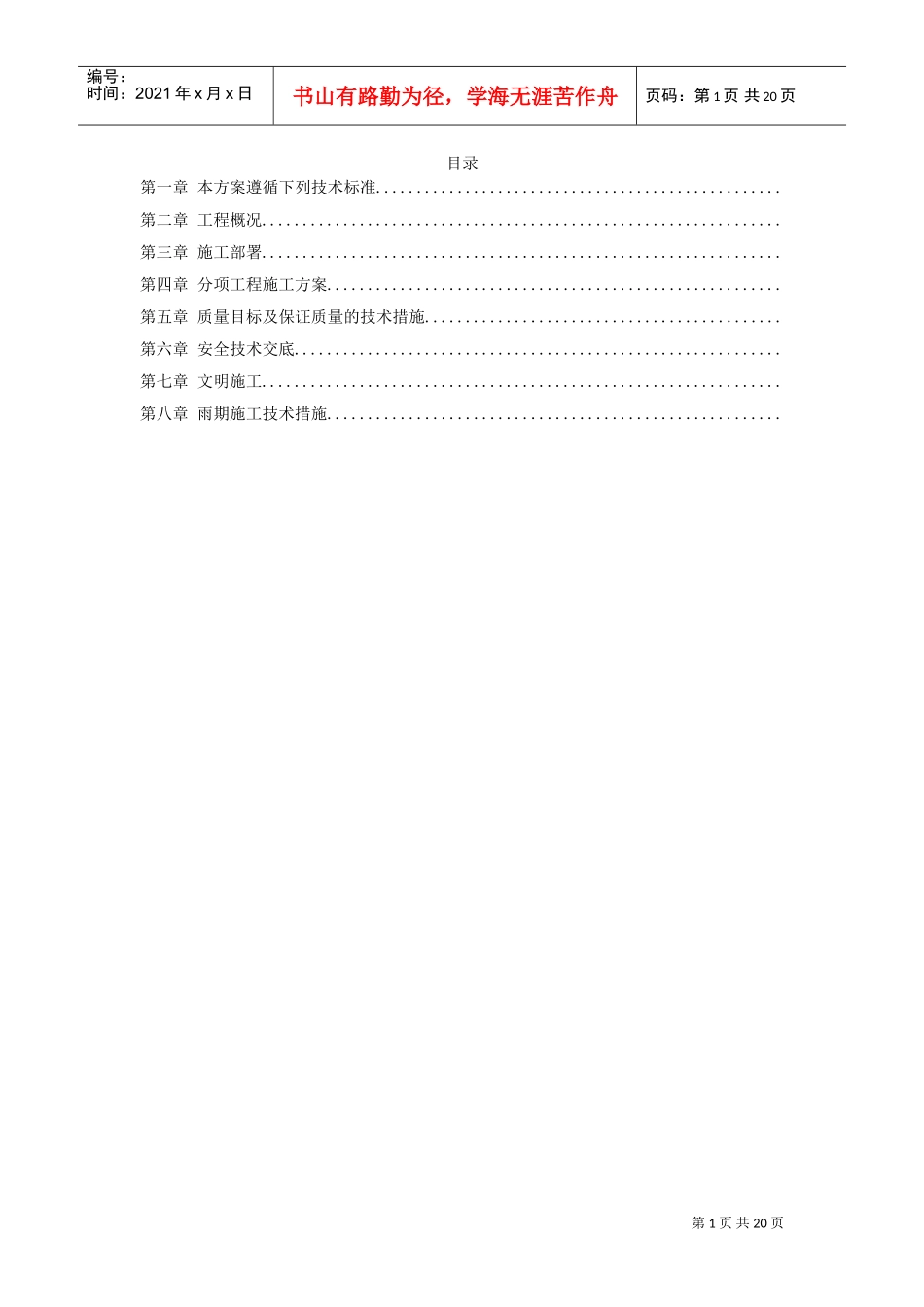

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页目录第一章本方案遵循下列技术标准..................................................第二章工程概况................................................................第三章施工部署................................................................第四章分项工程施工方案........................................................第五章质量目标及保证质量的技术措施............................................第六章安全技术交底............................................................第七章文明施工................................................................第八章雨期施工技术措施........................................................第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页本方案遵循下列技术标准技术标准表序号类别技术规范名称编号国家地下工程防水技术规范（）地下防水工程施工及验收规范（）混凝土结构工程施工及验收规范（）钢筋焊接及验收规程（）组合钢模板技术规范（）北京市建筑安装分项工程施工工艺规程（01-26-96）工程概况表演池是整个海洋馆工程中最重要的项目之一，也是施工难度最大的项目之一，该水池的外形水平投影为“腰果形”。它由多种不同曲率的曲线相切连接，水池周边长度为180.713m；整个表演池为全现浇钢筋混凝土结构，壁厚500mm，底板厚350mm，底板上皮结构标高为-6.5m。底板以下为承台及承重连系梁，承台下为挖孔灌注桩，池壁顶面标高为0.5m。环绕表演池的地下工作间为号工作间，工作间地面与表演池底面同标高，该工作间环绕水池布置，现浇钢筋混凝土外墙壁，周长为216.667m，墙厚400mm，底板厚150mm，底板下结构与表演池相同，顶板为现浇钢筋混凝土梁板，顶板上皮标高为0.3m。表演池及号工作间均为各自封闭的混凝土墙，其中号工作间周长为216.67m，表演池周长为180.71m，按国家规范规定，上述长度已远远超出规范中有变形缝间的最大距离的上限。这就是说，从施工角度来讲，也无法保证一次连续浇筑混凝土后不出现变形裂缝，在几次设计交底中，我们均就此问题同香港设计方交涉，希望能说明设计意图并提出不设变形缝又能不出裂缝的技术措施，香港设计方只坚持由于使用功能的需要不许留缝且不得出现裂缝，不得渗漏等，但并未就实现这一要求提出特别的技术措施，当我们提出应做后浇带（变形缝）时，设计方坚持不接受我们的建议。在制定本方案之后，我们同海洋馆工程部（建设单位）及监理公司技术人员就此问题几经探讨，决定向中国建筑材料科学研究院技术开发公司（以下简称建材院技术开发公司）进行技术咨询，遵照建材院技术开发公司的建议，本工程混凝土应采用补偿收缩混凝土（即在混凝土中添加混凝土补偿收缩膨胀剂），并由建材院技术开发公司在施工过程中作技术指导，在施工布局上，考虑到号工作间只要满足防止地下水浸入的性能就可以了，故决定设处变形缝（后浇带），使每段施工长度控制在限定的长度之内。对于表演池，考虑到添加了，新版结构图留了一道后浇带，其长度虽然超过了规范规定，但从理论计算上可不出裂缝，然而由于混凝土收缩变形的原因很多，难以保证一定不出裂缝，对此，咨询单位保证做技术处理后达到不渗不漏。表演池及号工作间均要求结构自防水，混凝土强度等级为，抗渗等级为。第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页本工程年月下旬开始土方工程及灌注桩工程施工，现土方已全部挖至设计标高，灌注桩施工已经完成。施工部署根据本工程现有图纸统计，混凝土工程量为，钢筋工程量达，模板工程量达，回填土方，（其中池底填土）。由于工程量很大，结构又较特殊，施工难度大，因而必须采取合理的施工部署，力争不出或少出裂缝。根据工程特点，经咨询建材院科隆技术开发公司并与各方面技术人员磋商，遵循国家施工规范要求，本工程拟采取分层分段的施工方法，现分别说明如下：在垂直高度方向，表演池拟分次施...
