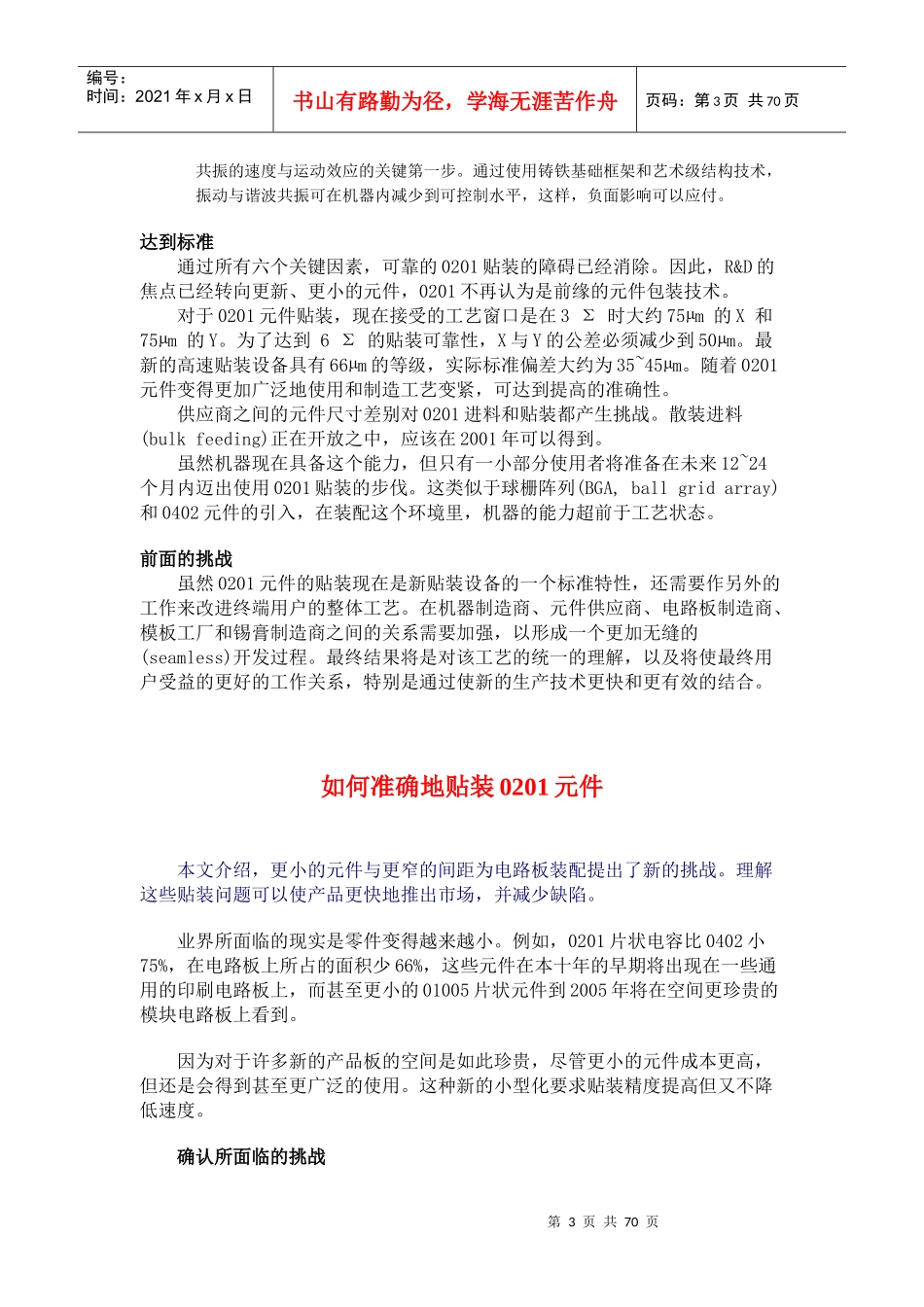

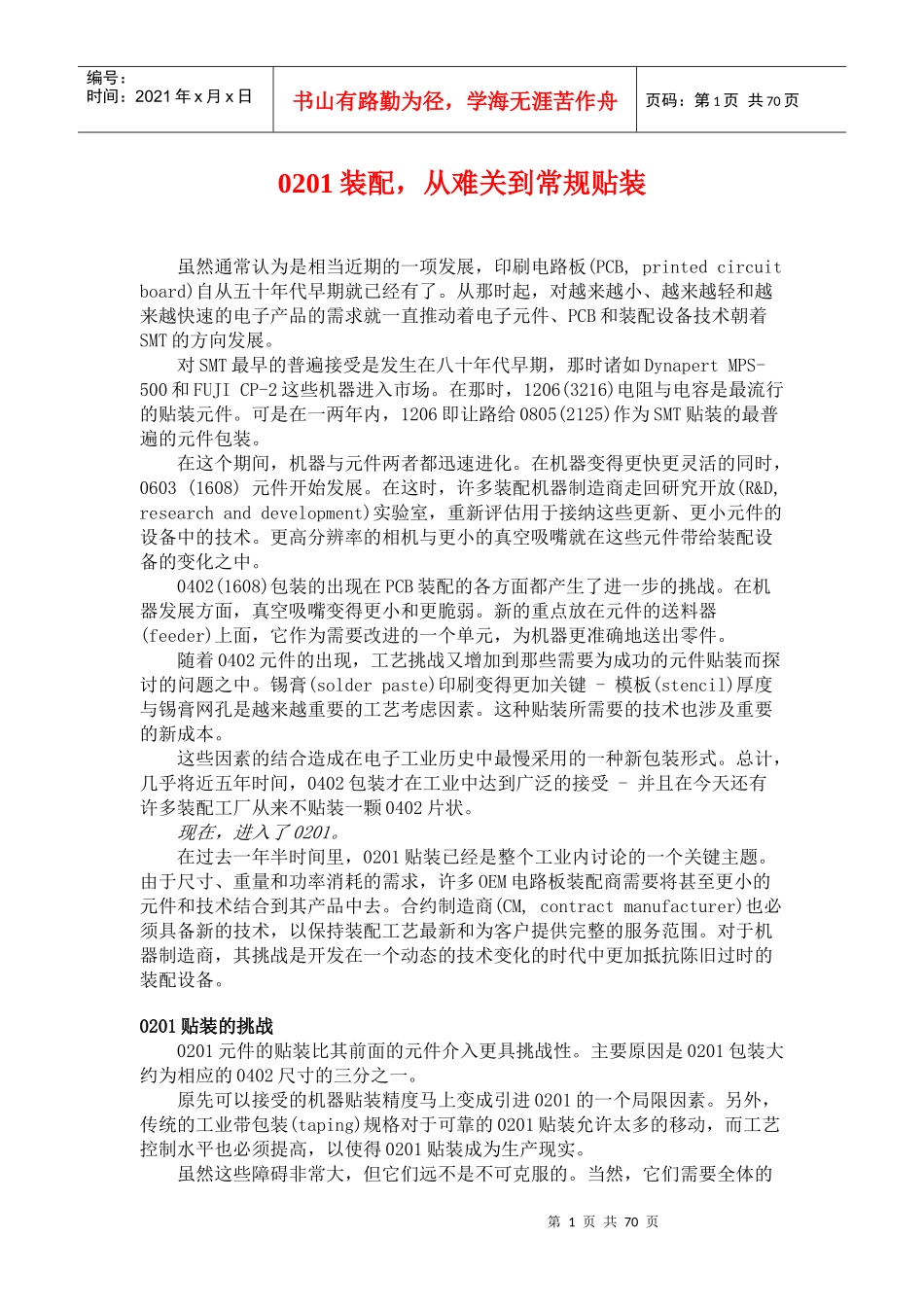

第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共70页0201装配，从难关到常规贴装虽然通常认为是相当近期的一项发展，印刷电路板(PCB,printedcircuitboard)自从五十年代早期就已经有了。从那时起，对越来越小、越来越轻和越来越快速的电子产品的需求就一直推动着电子元件、PCB和装配设备技术朝着SMT的方向发展。对SMT最早的普遍接受是发生在八十年代早期，那时诸如DynapertMPS-500和FUJICP-2这些机器进入市场。在那时，1206(3216)电阻与电容是最流行的贴装元件。可是在一两年内，1206即让路给0805(2125)作为SMT贴装的最普遍的元件包装。在这个期间，机器与元件两者都迅速进化。在机器变得更快更灵活的同时，0603(1608)元件开始发展。在这时，许多装配机器制造商走回研究开放(R&D,researchanddevelopment)实验室，重新评估用于接纳这些更新、更小元件的设备中的技术。更高分辨率的相机与更小的真空吸嘴就在这些元件带给装配设备的变化之中。0402(1608)包装的出现在PCB装配的各方面都产生了进一步的挑战。在机器发展方面，真空吸嘴变得更小和更脆弱。新的重点放在元件的送料器(feeder)上面，它作为需要改进的一个单元，为机器更准确地送出零件。随着0402元件的出现，工艺挑战又增加到那些需要为成功的元件贴装而探讨的问题之中。锡膏(solderpaste)印刷变得更加关键-模板(stencil)厚度与锡膏网孔是越来越重要的工艺考虑因素。这种贴装所需要的技术也涉及重要的新成本。这些因素的结合造成在电子工业历史中最慢采用的一种新包装形式。总计，几乎将近五年时间，0402包装才在工业中达到广泛的接受-并且在今天还有许多装配工厂从来不贴装一颗0402片状。现在，进入了0201。在过去一年半时间里，0201贴装已经是整个工业内讨论的一个关键主题。由于尺寸、重量和功率消耗的需求，许多OEM电路板装配商需要将甚至更小的元件和技术结合到其产品中去。合约制造商(CM,contractmanufacturer)也必须具备新的技术，以保持装配工艺最新和为客户提供完整的服务范围。对于机器制造商，其挑战是开发在一个动态的技术变化的时代中更加抵抗陈旧过时的装配设备。0201贴装的挑战0201元件的贴装比其前面的元件介入更具挑战性。主要原因是0201包装大约为相应的0402尺寸的三分之一。原先可以接受的机器贴装精度马上变成引进0201的一个局限因素。另外，传统的工业带包装(taping)规格对于可靠的0201贴装允许太多的移动，而工艺控制水平也必须提高，以使得0201贴装成为生产现实。虽然这些障碍非常大，但它们远不是不可克服的。当然，它们需要全体的第2页共70页第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共70页决心，因为对0201贴装所必须的技术获得要求大量的资金和最高管理层对研究开发(R&D)的许诺。可靠的0201贴装的关键在FUJI，进取的R&D计划已经产生了使所有的电路装配机器以100%速度兼容0201的能力，最低的吸取可靠性为99.90%，目标的吸取可靠性为99.95%，和最低的贴装可靠性为99.99%。在一开始，设计的每个方面都得到评估其对一个完整的0201方案的能力，还有紧密相关的机器元件参数的单一元素的结合证明对达到成功是关键的。这些参数包括：元件送料器工作台。R&D计划得出结论，精密定位料车(carriage)工作台的能力-和作出极小的调整来补偿料带(tape)的不精确-是达到元件吸取可靠性高于99.95%的关键因素。为了达到这个，送料器(feeder)工作台必须精密加工，以保证单个送料器的可重复定位，并且使用双轨线性移动导轨与一个高分辨率半封闭循环的伺服系统相结合。该设计允许作出很小的调节-基于由视觉系统判断的吸取精度结果。这保证元件尽可能地靠近中心吸取。元件送料器。送料器必须制造达到极紧的公差，以保证吸取位置维持可重复性，不管元件高度和大量的可能元件位置的变化。用于定位和将送料器锁定在位置上的机构必须耐用和精密，还要保持用户友好。另外，用于制造送料器的材料必须强度高、重量轻，以允许人机工程上的操作，同时保证元件料带(carriertape)的精密、可重复的送出。送料器驱动链轮。驱动链轮在机器定位元件料带的能...
