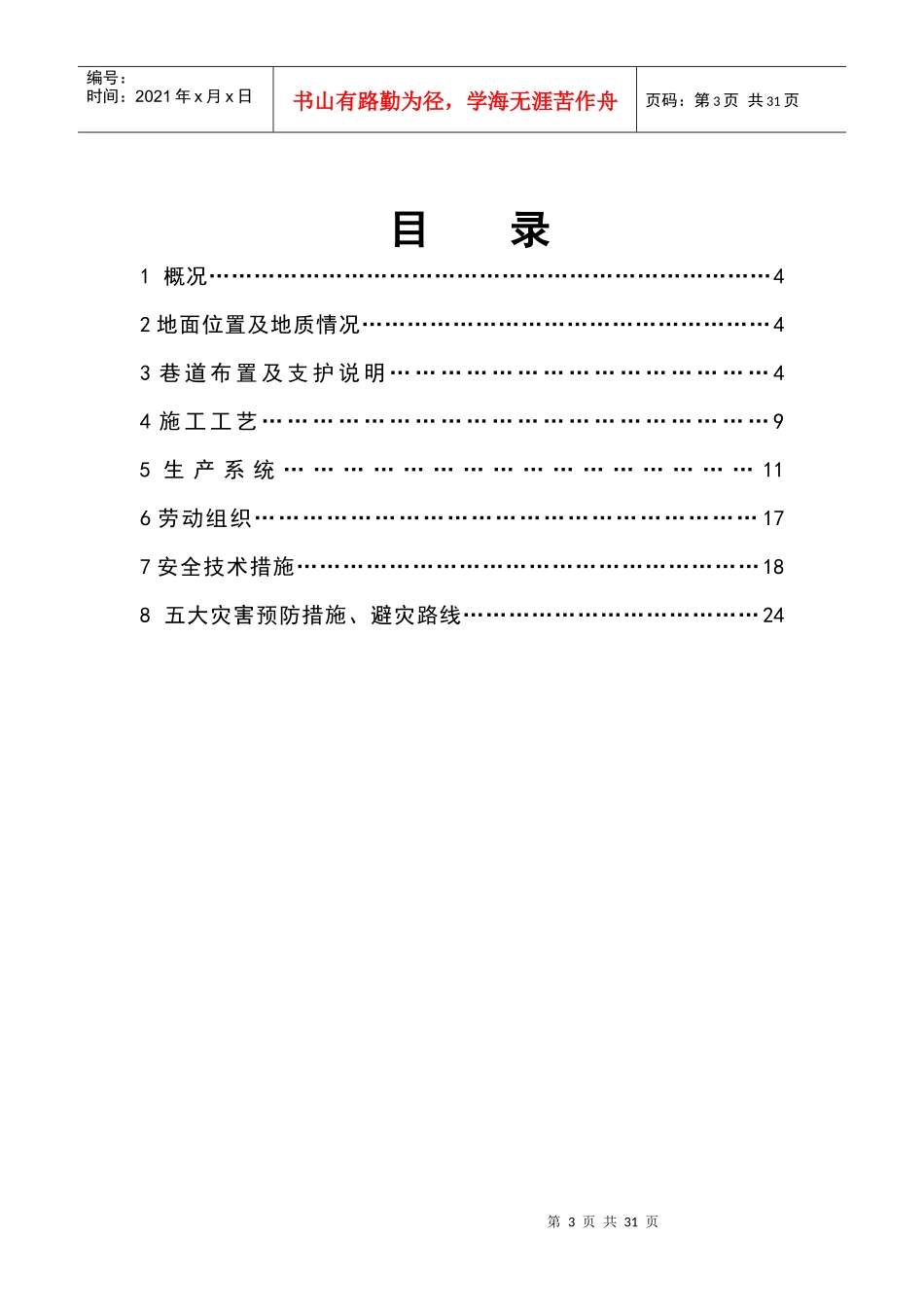

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页沈家峁煤矿10#清洒煤巷开掘作业规程沈家峁煤矿2007年8月1日第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页会审意见职务签字日期矿长总工生产矿长安全矿长机电矿长技术矿长通风运输地测审核结论经以上人员集体审论，同意按本规程执行。施工过程中必须严格贯彻落实本规程。施工过程中如遇突发情况可先停工，报告矿总工及相关技术人员，经实地论证制定处理措施。200年月日第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页目录1概况…………………………………………………………………42地面位置及地质情况………………………………………………43巷道布置及支护说明………………………………………44施工工艺……………………………………………………95生产系统…………………………………………116劳动组织………………………………………………………177安全技术措施……………………………………………………188五大灾害预防措施、避灾路线…………………………………24第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页第一章概况一、据设计要求及实际施工需要开掘10#水平清洒煤斜巷。二、10#水平清洒煤斜巷用于清理主井底煤、碴、淤泥，设计长度162m，工程量：1032m3，施工坡度：-27。。第二章地面位置及地质情况一、地面位置及邻近采掘情况：本巷道对应地表为我矿工业广场以北，地形以山沟及其两侧黄土山坡为主，盖山厚度为235－270m。本巷道上部西22m为10#南皮带巷，南40m为10#轨道大巷。本巷道穿越10#轨道大巷下部时采用粗料石砌碹加强支护，免受影响。二、岩层赋存特征：见综合柱状图。三、地质构造：本巷道大部为全岩巷，预计无大断层出现。预测巷道掘进过程中瓦斯涌出量不大。四、水文地质：该区水文地质为中等型。第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页第三章巷道布置及支护说明一、巷道布置本巷道开口于10#煤顶板，断面为半圆拱型，长度162m，工程量：1032m3，施工坡度：-27。。腰线以下1.3m为巷道底板。开口点座标：（2562.200,6976.126）,水平标高：862.514，方位角：180。。二、矿压观测为更好地了解本巷道矿压显现及支护形式的合理性，矿压观测使用顶板离层指示仪，安装一个，安在巷道中部。三、支护设计选用锚杆+金属菱形护网支护。四、支护工艺1、顶板稳定完整时采用螺纹钢加长锚固树脂锚杆、托盘＋金属菱形网联合支护。锚杆规格为∮×L＝16×2000mm，锚杆间×排距＝800×1000mm，呈“五·五”排矩形布置。2、两帮采用两排端头锚固树脂锚杆配托盘并加挂金属菱形网联合支护；锚杆间距×排距＝800×1000mm，顶排锚杆上距腰线300mm，底排锚杆上距腰线1100mm。锚杆规格为∮×L＝16×2000mm，托盘规格为ф=100mm。3、顶锚杆施工⑴使用端头锚固树脂锚杆。锚杆规格为∮×L＝第6页共31页第5页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共31页16×2000mm，其中有效锚固长度1.90－1.95m，外露长度≦50mm，用2个K2455型树脂锚固剂端头锚固，设计锚固力不低于90KN(100N·m)。⑵使用MQT系列气动锚杆钻机，∮26mm钻头、B17mm系列中空六角内丝、外丝接长钎杆打锚杆孔，孔深1.90－1.95m。⑶锚杆安装A、检查锚杆孔深度、直径和锚固剂质量。检查树脂药卷，破裂、失效的药卷不准使用。B、用锚杆将2个树脂锚固剂推入孔中，人工缓慢将锚杆锚固剂推到位。C、将锚杆套入内丝外六方套搅拌钻杆中，利用MQT系列锚杆钻机进行安装，使锚杆机顺时针旋转，随搅随推进，直到将锚杆推到孔底为止。搅拌时间20秒，搅拌后锚杆钻机要停留10秒后方可放下，防止锚杆固化前位移。D、5-15分钟后上网和托盘，并用扭力扳手检查紧固力，要求紧固力不低于100N·m，外露长度不大于50mm。4、铺顶网工艺在顶板与托盘之间铺设单层金属菱形网，规格L×B＝8.0×6.8m，金属网用10#...
