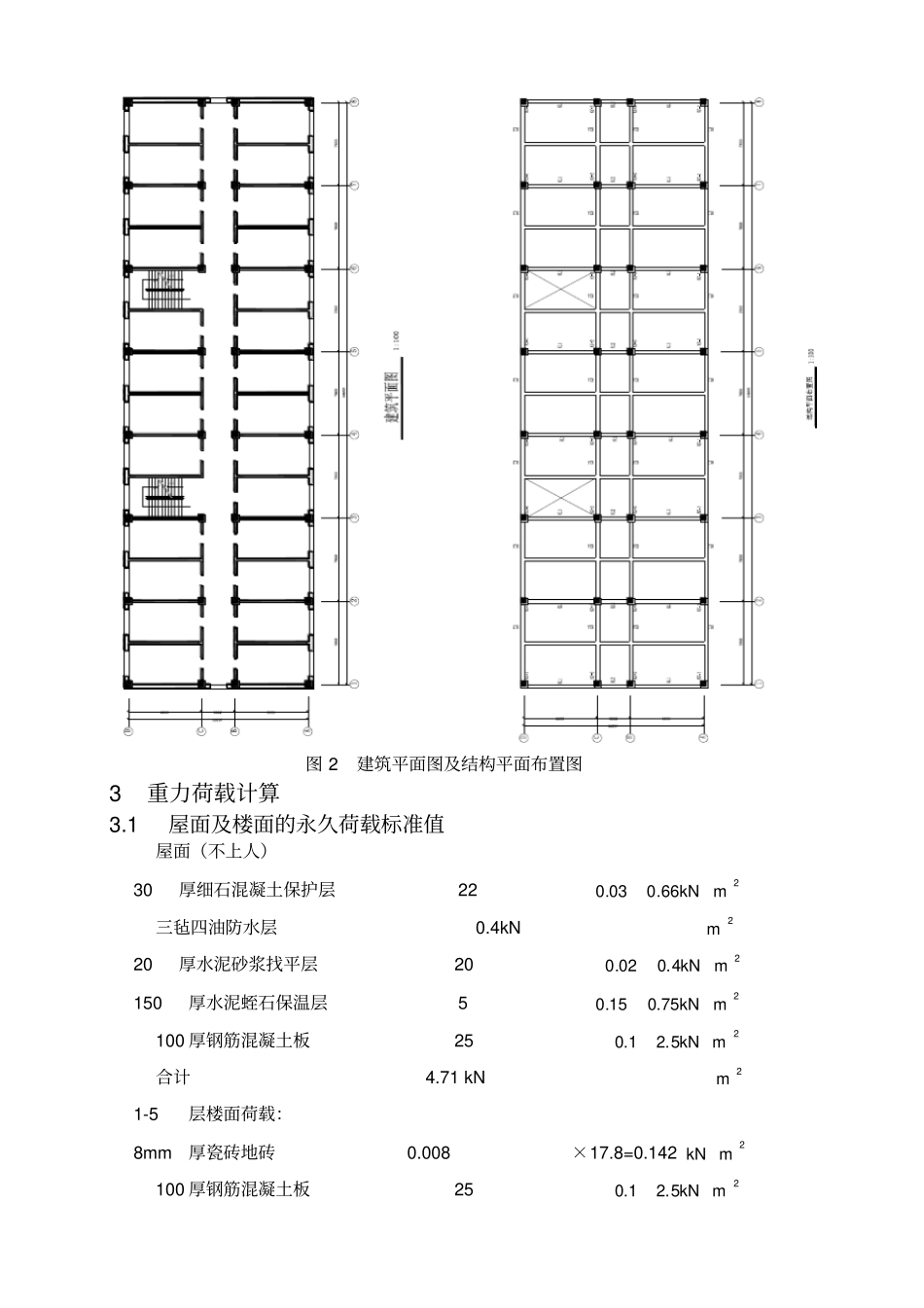

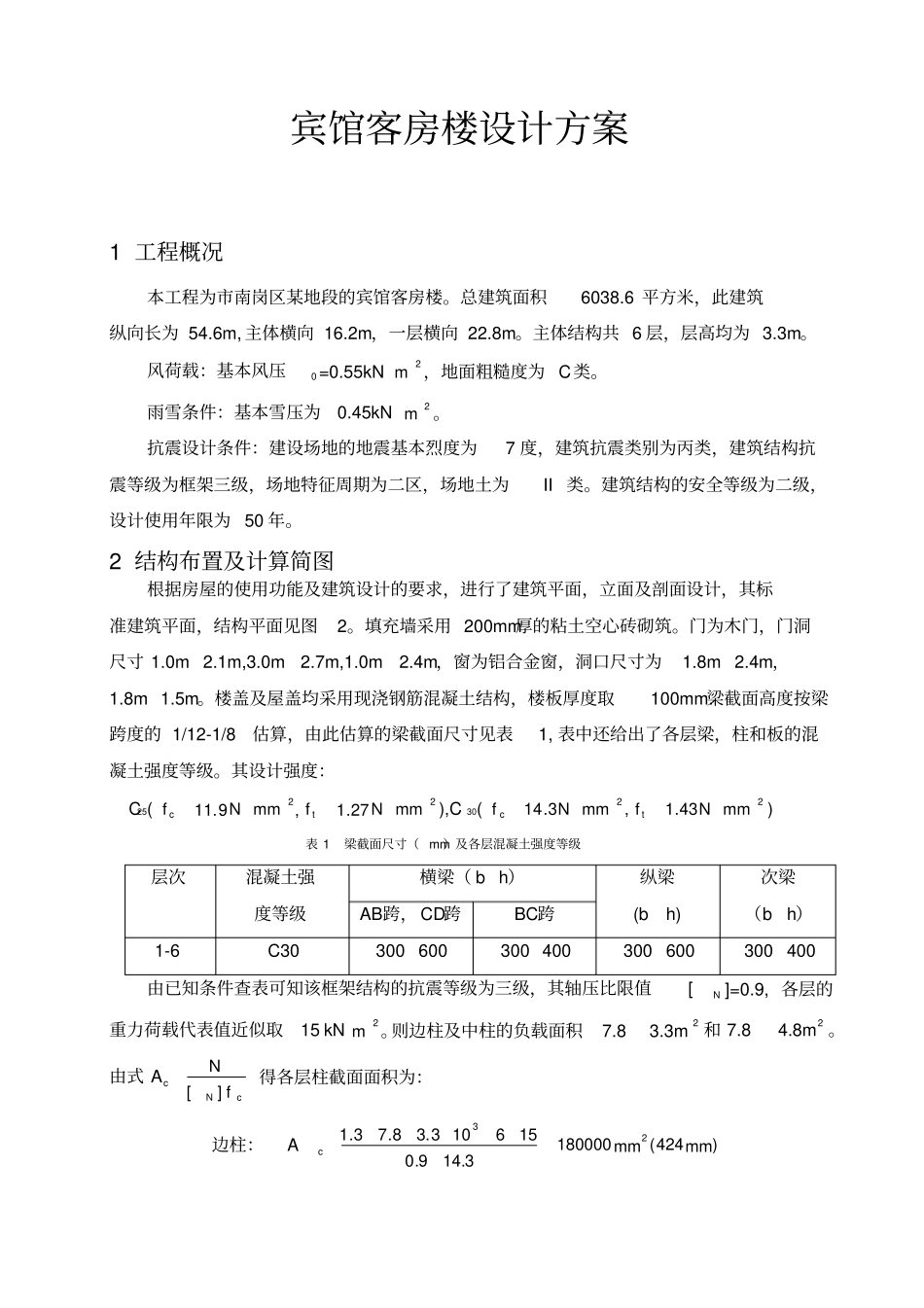

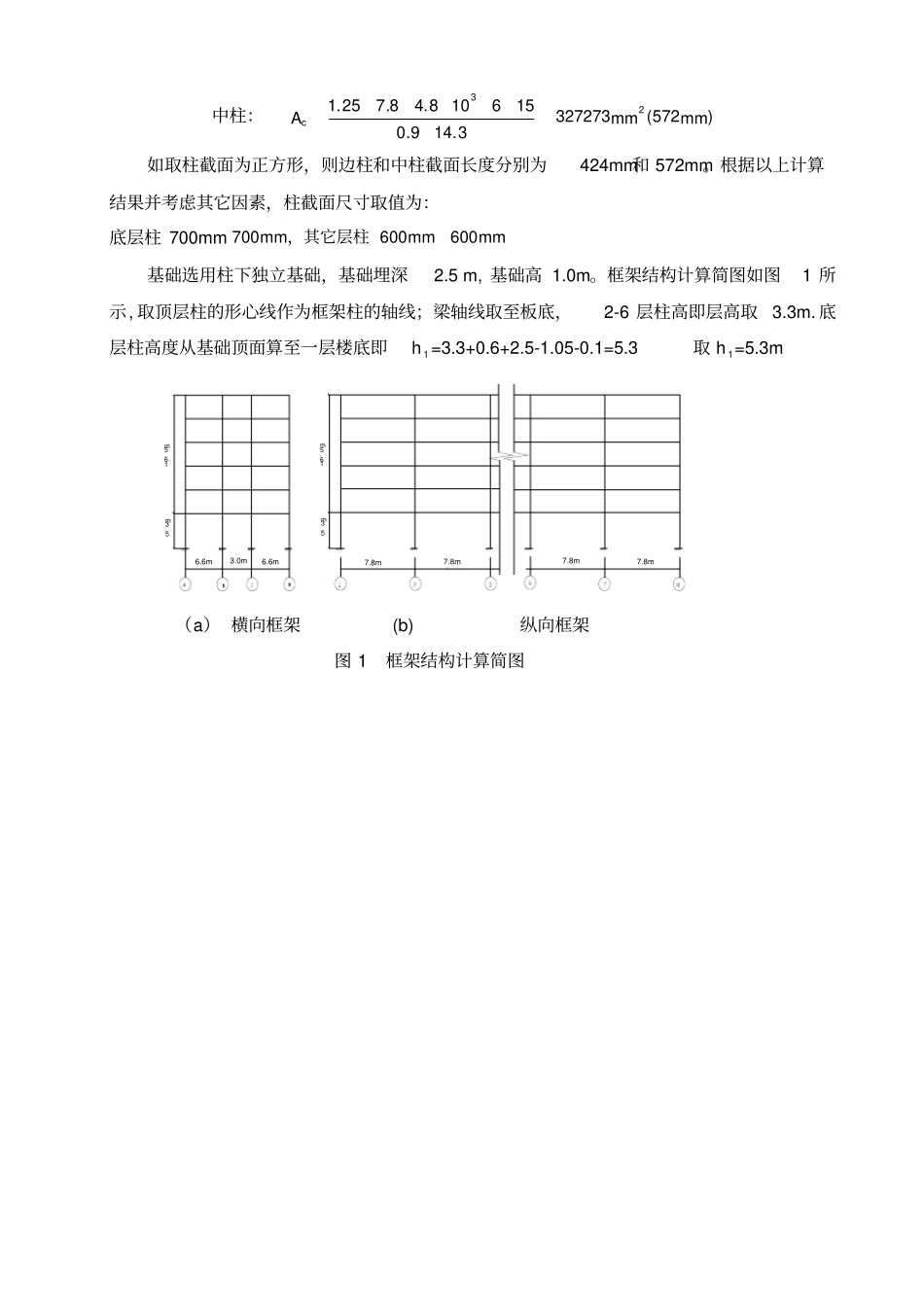

宾馆客房楼设计方案1工程概况本工程为市南岗区某地段的宾馆客房楼。总建筑面积6038.6平方米，此建筑纵向长为54.6m,主体横向16.2m，一层横向22.8m。主体结构共6层，层高均为3.3m。风荷载：基本风压0=0.55kN2m，地面粗糙度为C类。雨雪条件：基本雪压为0.45kN2m。抗震设计条件：建设场地的地震基本烈度为7度，建筑抗震类别为丙类，建筑结构抗震等级为框架三级，场地特征周期为二区，场地土为II类。建筑结构的安全等级为二级，设计使用年限为50年。2结构布置及计算简图根据房屋的使用功能及建筑设计的要求，进行了建筑平面，立面及剖面设计，其标准建筑平面，结构平面见图2。填充墙采用200mm厚的粘土空心砖砌筑。门为木门，门洞尺寸1.0m2.1m,3.0m2.7m,1.0m2.4m，窗为铝合金窗，洞口尺寸为1.8m2.4m，1.8m1.5m。楼盖及屋盖均采用现浇钢筋混凝土结构，楼板厚度取100mm.梁截面高度按梁跨度的1/12-1/8估算，由此估算的梁截面尺寸见表1,表中还给出了各层梁，柱和板的混凝土强度等级。其设计强度：C25(2227.1,9.11mmNfmmNftc),C30(2243.1,3.14mmNfmmNftc)表1梁截面尺寸（mm）及各层混凝土强度等级层次混凝土强度等级横梁（bh）纵梁(bh)次梁（bh）AB跨，CD跨BC跨1-6C30300600300400300600300400由已知条件查表可知该框架结构的抗震等级为三级，其轴压比限值[N]=0.9,各层的重力荷载代表值近似取15kN2m。则边柱及中柱的负载面积7.83.3m2和7.84.8m2。由式AcNcfN][得各层柱截面面积为：边柱：A)424(1800003.149.0156103.38.73.123mmmmc中柱：)572(3272733.149.0156108.48.725.123mmmmAc如取柱截面为正方形，则边柱和中柱截面长度分别为424mm和572mm。根据以上计算结果并考虑其它因素，柱截面尺寸取值为：底层柱700mmmmmmmm600600700，其它层柱基础选用柱下独立基础，基础埋深2.5m,基础高1.0m。框架结构计算简图如图1所示,取顶层柱的形心线作为框架柱的轴线；梁轴线取至板底，2-6层柱高即层高取3.3m.底层柱高度从基础顶面算至一层楼底即h1=3.3+0.6+2.5-1.05-0.1=5.3取h1=5.3m7.8m7.8m16.5m7.8m7.8m6.6m3.0m6.6m16.5m5.3m5.3m（a）横向框架(b)纵向框架图1框架结构计算简图图2建筑平面图及结构平面布置图3重力荷载计算3.1屋面及楼面的永久荷载标准值屋面（不上人）30厚细石混凝土保护层22266.003.0mkN三毡四油防水层0.4kN2m20厚水泥砂浆找平层2024.002.0mkN150厚水泥蛭石保温层5275.015.0mkN100厚钢筋混凝土板2525.21.0mkN合计4.71kN2m1-5层楼面荷载：8mm厚瓷砖地砖0.008×17.8=0.1422mkN100厚钢筋混凝土板2525.21.0mkN20mm厚硬性水泥砂浆找平层0.02×20=0.4002mkN10mm厚水泥石灰砂浆打底0.010×14=0.142mkN合计3.1822mkN3.2屋面及楼面可变荷载标准值不上人屋面均布活荷载标准值2.02mkN楼面活荷载标准值2.02mkN屋面雪荷载标准值45.00.10ssrk=0.452mkN（r式中为积雪分布系数，取r＝1.0）3.3梁、柱、墙、窗、门重力荷载计算梁，柱可根据截面尺寸，材料容重及粉刷等计算长度上的重力荷载；对墙，窗，门等可计算单位面积上的重力荷载。具体过程略，计算结果见表2。表2梁、柱重力荷载标准值层次构件b/mh/mr/3mkNg/1mkNmli/nkNGi/kNGi/1边横梁0.30.6251.053.9385.916371.73992.96中横梁0.30.4251.053.152.3857.96次梁0.30.4251.053.156.714295.47续表2梁、柱重力荷载标准值纵梁0.30.6251.054.737.128939.33柱0.70.7251.1013.485.4322328.482～6边横梁0.30.6251.053.9386.0163782727.54中横梁0.30.4251.053.152.4860.48次梁0.30.4251.053.156.614291.06纵梁0.30.6251.054.737.228952.56柱0.60.6251.109.93.3321045.44注1）表中为考虑梁柱的粉刷层重力荷载而对其重力荷载的增大系数；g表示单位长度构件重力荷载；n为构件数量注2）长度取净长，柱长度取层高外墙为400mm厚砌块，外墙面贴瓷砖（0.52mkN）墙面为20mm厚抹灰，则外墙单位墙面重力荷载为：0.5+0.4284.602.01715mkN墙为200mm厚砌块，两侧均为20mm厚抹灰，则墙单位墙面重力荷载为：268.3202.017152.0mkN木门单位面积重力荷载为0.22mkN；铝合金窗单位面积重力荷载为0.4kN/m2。3.4重力荷载代表值集中于各楼层标高处的重力荷载代表值Gi为计算单元围各层楼面...
