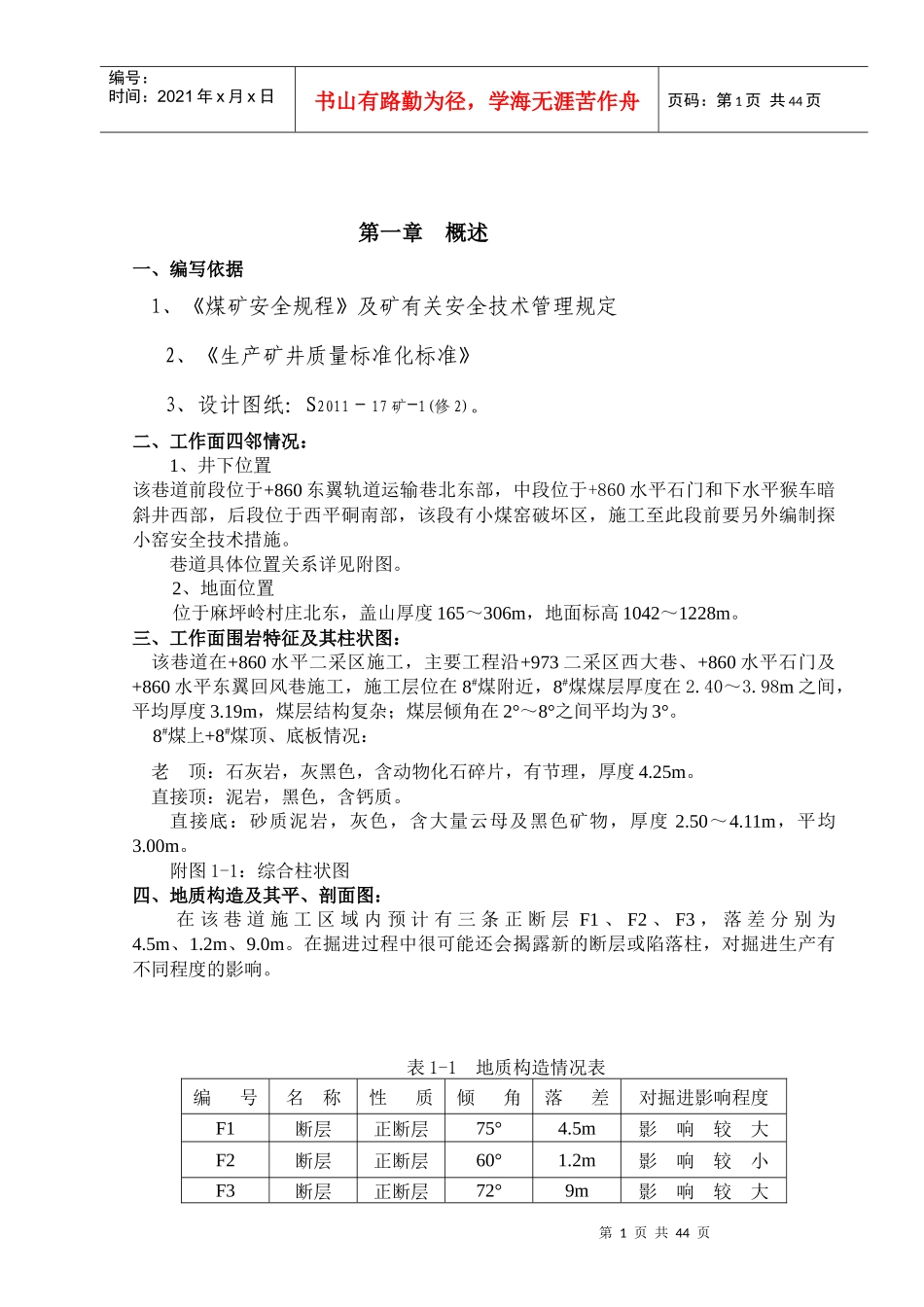

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页第一章概述一、编写依据1、《煤矿安全规程》及矿有关安全技术管理规定2、《生产矿井质量标准化标准》3、设计图纸：S2011－17矿-1(修2)。二、工作面四邻情况：1、井下位置该巷道前段位于+860东翼轨道运输巷北东部，中段位于+860水平石门和下水平猴车暗斜井西部，后段位于西平硐南部，该段有小煤窑破坏区，施工至此段前要另外编制探小窑安全技术措施。巷道具体位置关系详见附图。2、地面位置位于麻坪岭村庄北东，盖山厚度165～306m，地面标高1042～1228m。三、工作面围岩特征及其柱状图：该巷道在+860水平二采区施工，主要工程沿+973二采区西大巷、+860水平石门及+860水平东翼回风巷施工，施工层位在8#煤附近，8#煤煤层厚度在2.40～3.98m之间，平均厚度3.19m，煤层结构复杂；煤层倾角在2°～8°之间平均为3°。8#煤上+8#煤顶、底板情况：老顶：石灰岩，灰黑色，含动物化石碎片，有节理，厚度4.25m。直接顶：泥岩，黑色，含钙质。直接底：砂质泥岩，灰色，含大量云母及黑色矿物，厚度2.50～4.11m，平均3.00m。附图1-1：综合柱状图四、地质构造及其平、剖面图：在该巷道施工区域内预计有三条正断层F1、F2、F3，落差分别为4.5m、1.2m、9.0m。在掘进过程中很可能还会揭露新的断层或陷落柱，对掘进生产有不同程度的影响。表1-1地质构造情况表编号名称性质倾角落差对掘进影响程度F1断层正断层75°4.5m影响较大F2断层正断层60°1.2m影响较小F3断层正断层72°9m影响较大第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页附图1-2：巷道地质剖面图五、水文地质条件：本巷道水文地质条件较复杂：1、该巷道施工段大多在带压区域，根据GS-12水文孔的资料，奥灰峰峰组静水位为939m，该工程前期8#煤最低标高为880m，8#煤底板带压0.59MPa，经计算突水系数为0.018MPa/M，小于0.06MPa/M，隔水层厚度按70m计算，隔水层厚度大于临界安全隔水层厚度，因此在一般情况施工是安全的。2、在2#-4#段为第四系，冲积层位松散的砂石层，3#-4#-5#段为小窑破坏区，要严格执行探小窑制度，施工至该段前要另外编制探小窑措施。3、8#煤的直接顶板为L1灰岩，富水性不均一，裂隙发育，最大涌水量为50m3/h，正常涌水量为5m3/h，施工中要加强排水，工作泵的排水能力不小于100m3/h。六、瓦斯涌出量、煤层发火期、煤尘爆炸性１、与该巷道邻近的28202皮带顺槽工作面在掘进时绝对瓦斯涌出量为1.2m3/min，该工作面的绝对瓦斯涌出量预计与28202皮带顺槽联络巷工作面相同，即该工作面的绝对瓦斯涌出量为1.2m3/min。２、煤的自燃倾向性为Ⅱ类，自燃。3、该煤层为8#煤层，其煤尘爆炸指数为16.19%，煤尘具有爆炸性，七、重要地质情况预报及提示：1、该巷道主要沿8#煤层施工，当巷道顶板为煤层或泥岩时，要加强顶板管理，确保安全生产。2、在揭露地质构造或涌水异常时，要及时与地测科等有关部门联系。3、在巷道施工时必须配备相应的排水设备，加强排水。4、掘进过程中要加强水情观测，如淋水异常增大时，要及时汇报有关单位进行处理。5、掘进过程中严格执行“有掘必探，先探后掘”的原则，设计与措施另外编制。6、在巷道施工至小煤窑破坏区的安全距离之前，必须及时编制探小窑安全技术措施，要严格按措施施工。7、贯彻本规程时，一并贯彻《东曲矿事故应急救援预案》。第二章工程概况一、巷道用途+860水平胶轮车辅助运输大巷主要用于+860水平的进风和材料设备的运输。二、巷道平面布置该巷道位于西平硐西侧，巷道具体位置关系详见附图。附图2-1：巷道平面布置图三、巷道工程量+860水平胶轮车辅助运输大巷设计全长816m。截止2013年2月26日剩余工程量544m。四、工程施工安排为了加快施工进度，除现有迎头正常进尺外，从地面开口与开拓五队相向施工，第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页两个掘进头均使用使用EBZ-260型掘进机施工。五、矿压观测1、巷道每掘进100m安设一套顶板离层仪进行矿压观测。安设位置为巷道顶板正中心，每班由验收员...
