Shell粉煤气化装置运行情况总结VIP免费

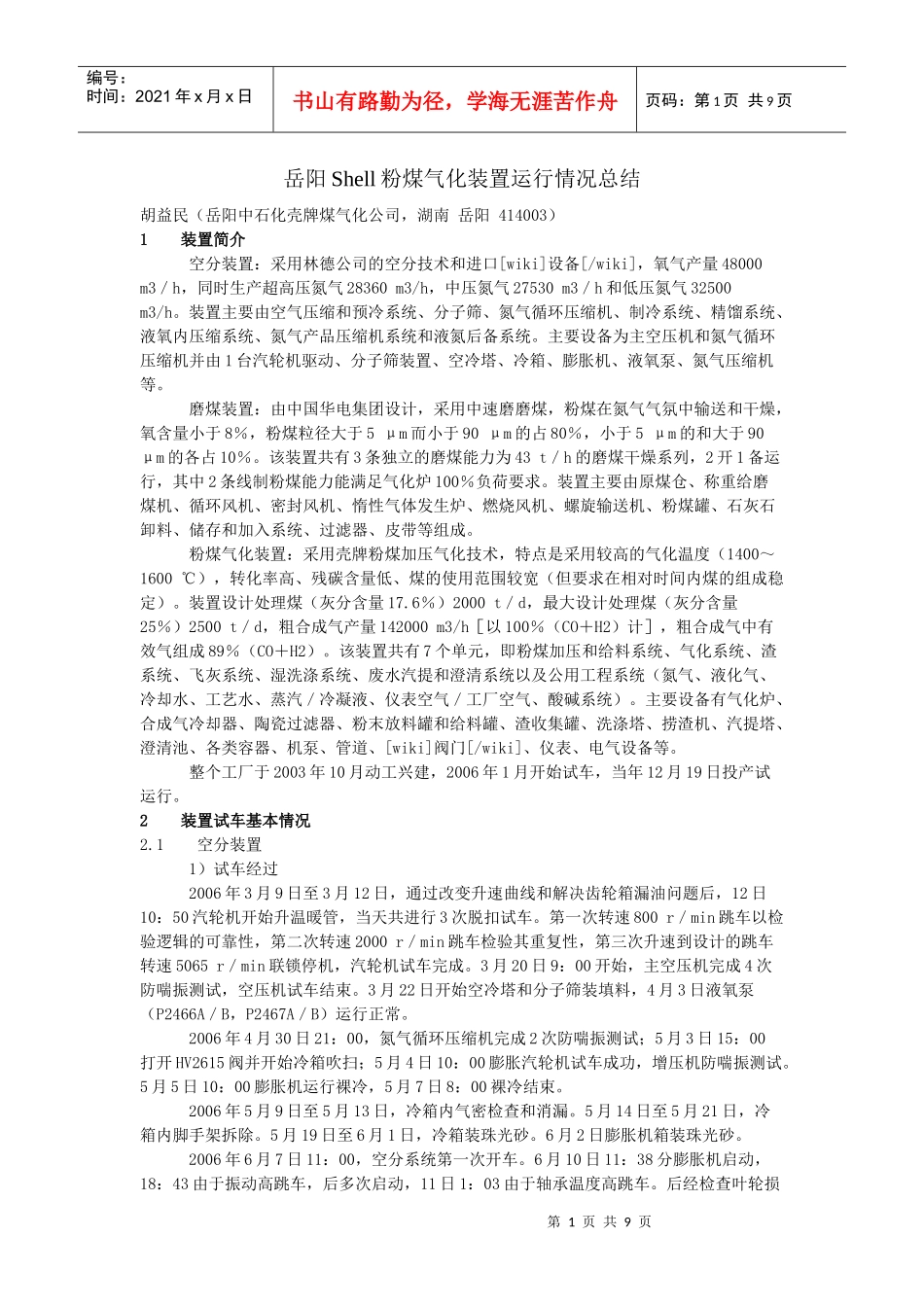

Shell粉煤气化装置运行情况总结_第1页
1/9

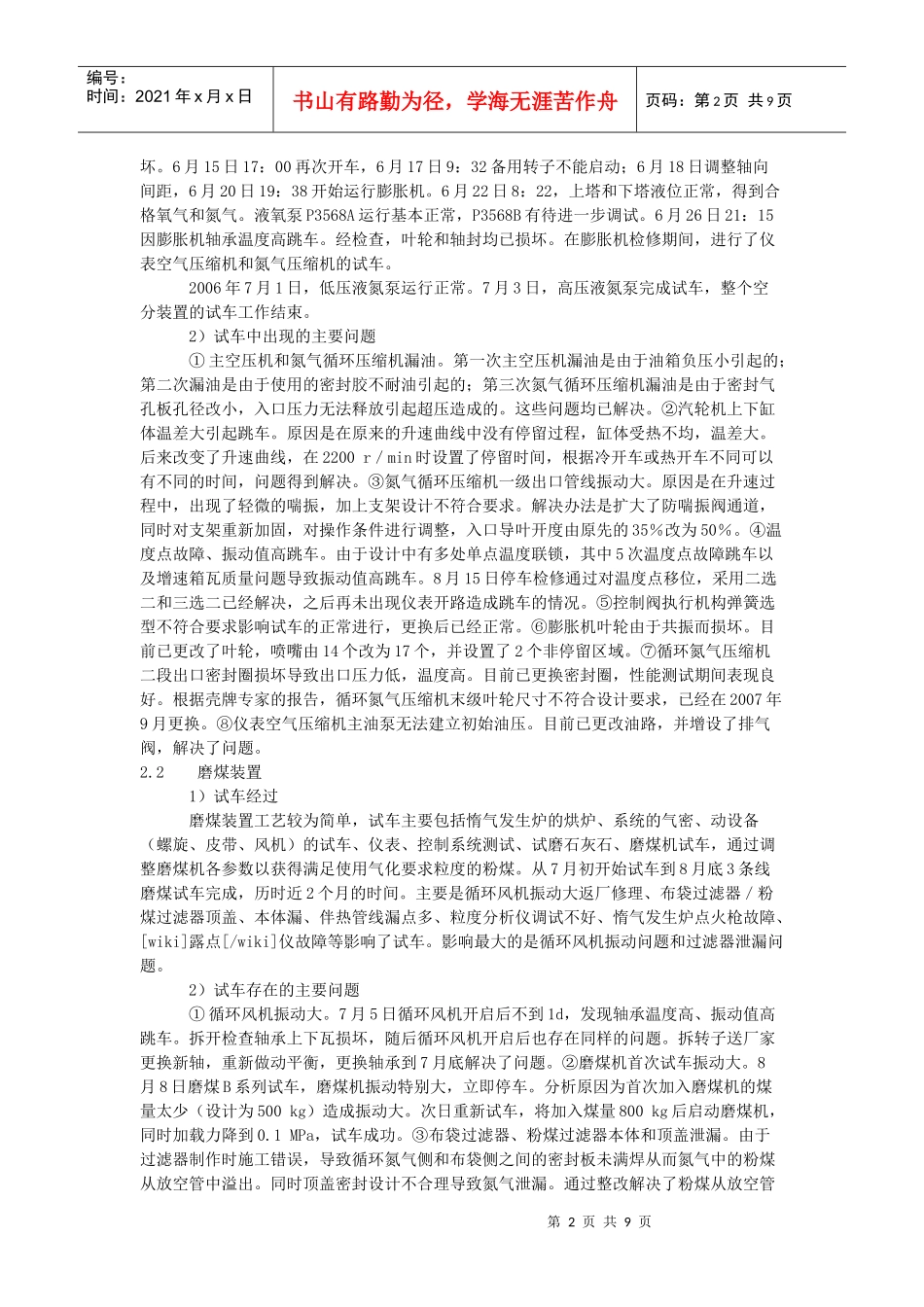

Shell粉煤气化装置运行情况总结_第2页
2/9

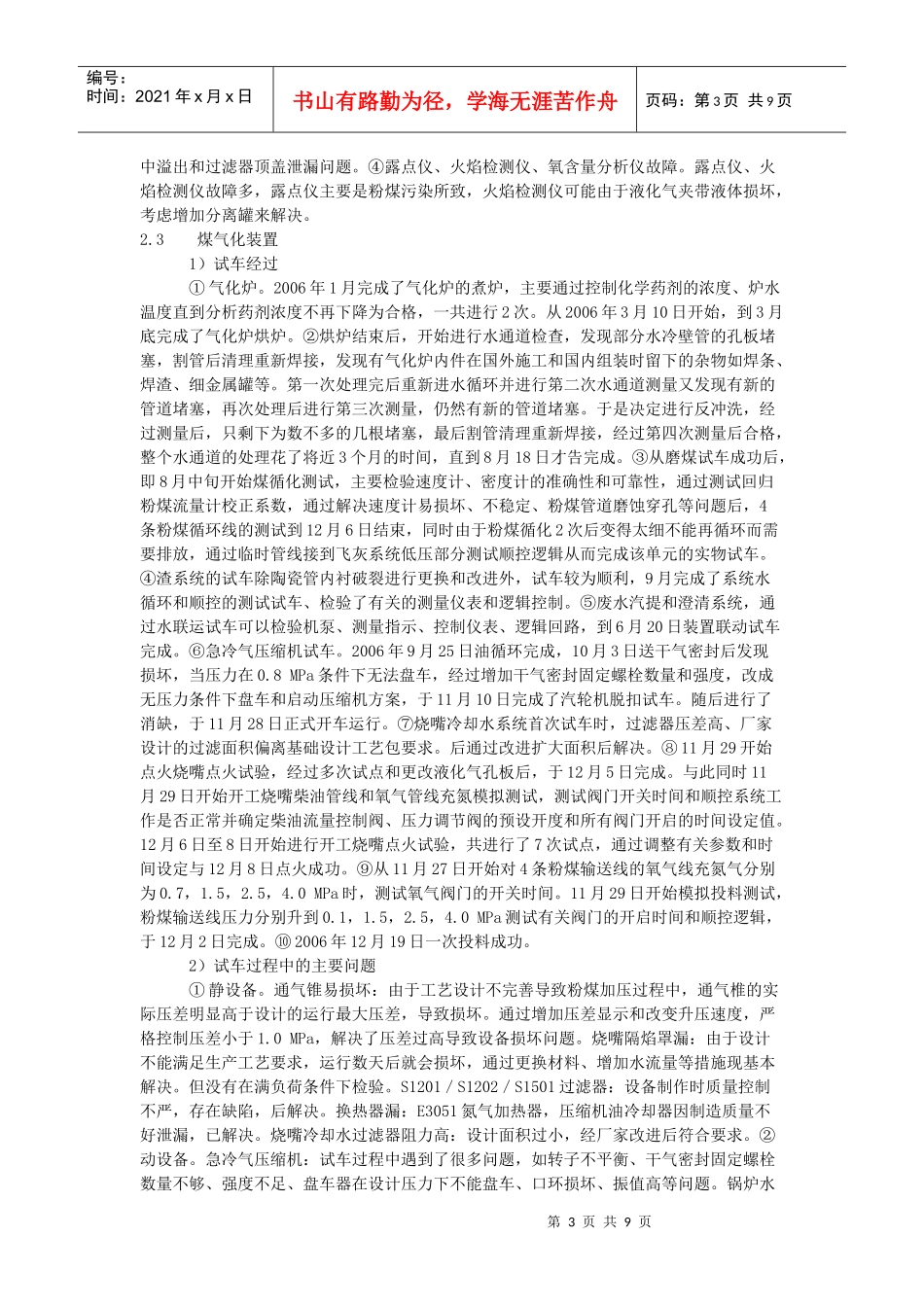

Shell粉煤气化装置运行情况总结_第3页
3/9
第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页岳阳Shell粉煤气化装置运行情况总结胡益民(岳阳中石化壳牌煤气化公司,湖南岳阳414003)1装置简介空分装置:采用林德公司的空分技术和进口[wiki]设备[/wiki],氧气产量48000m3/h,同时生产超高压氮气28360m3/h,中压氮气27530m3/h和低压氮气32500m3/h。装置主要由空气压缩和预冷系统、分子筛、氮气循环压缩机、制冷系统、精馏系统、液氧内压缩系统、氮气产品压缩机系统和液氮后备系统。主要设备为主空压机和氮气循环压缩机并由1台汽轮机驱动、分子筛装置、空冷塔、冷箱、膨胀机、液氧泵、氮气压缩机等。磨煤装置:由中国华电集团设计,采用中速磨磨煤,粉煤在氮气气氛中输送和干燥,氧含量小于8%,粉煤粒径大于5μm而小于90μm的占80%,小于5μm的和大于90μm的各占10%。该装置共有3条独立的磨煤能力为43t/h的磨煤干燥系列,2开1备运行,其中2条线制粉煤能力能满足气化炉100%负荷要求。装置主要由原煤仓、称重给磨煤机、循环风机、密封风机、惰性气体发生炉、燃烧风机、螺旋输送机、粉煤罐、石灰石卸料、储存和加入系统、过滤器、皮带等组成。粉煤气化装置:采用壳牌粉煤加压气化技术,特点是采用较高的气化温度(1400~1600℃),转化率高、残碳含量低、煤的使用范围较宽(但要求在相对时间内煤的组成稳定)。装置设计处理煤(灰分含量17.6%)2000t/d,最大设计处理煤(灰分含量25%)2500t/d,粗合成气产量142000m3/h[以100%(CO+H2)计],粗合成气中有效气组成89%(CO+H2)。该装置共有7个单元,即粉煤加压和给料系统、气化系统、渣系统、飞灰系统、湿洗涤系统、废水汽提和澄清系统以及公用工程系统(氮气、液化气、冷却水、工艺水、蒸汽/冷凝液、仪表空气/工厂空气、酸碱系统)。主要设备有气化炉、合成气冷却器、陶瓷过滤器、粉末放料罐和给料罐、渣收集罐、洗涤塔、捞渣机、汽提塔、澄清池、各类容器、机泵、管道、[wiki]阀门[/wiki]、仪表、电气设备等。整个工厂于2003年10月动工兴建,2006年1月开始试车,当年12月19日投产试运行。2装置试车基本情况2.1空分装置1)试车经过2006年3月9日至3月12日,通过改变升速曲线和解决齿轮箱漏油问题后,12日10:50汽轮机开始升温暖管,当天共进行3次脱扣试车。第一次转速800r/min跳车以检验逻辑的可靠性,第二次转速2000r/min跳车检验其重复性,第三次升速到设计的跳车转速5065r/min联锁停机,汽轮机试车完成。3月20日9:00开始,主空压机完成4次防喘振测试,空压机试车结束。3月22日开始空冷塔和分子筛装填料,4月3日液氧泵(P2466A/B,P2467A/B)运行正常。2006年4月30日21:00,氮气循环压缩机完成2次防喘振测试;5月3日15:00打开HV2615阀并开始冷箱吹扫;5月4日10:00膨胀汽轮机试车成功,增压机防喘振测试。5月5日10:00膨胀机运行裸冷,5月7日8:00裸冷结束。2006年5月9日至5月13日,冷箱内气密检查和消漏。5月14日至5月21日,冷箱内脚手架拆除。5月19日至6月1日,冷箱装珠光砂。6月2日膨胀机箱装珠光砂。2006年6月7日11:00,空分系统第一次开车。6月10日11:38分膨胀机启动,18:43由于振动高跳车,后多次启动,11日1:03由于轴承温度高跳车。后经检查叶轮损第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页坏。6月15日17:00再次开车,6月17日9:32备用转子不能启动;6月18日调整轴向间距,6月20日19:38开始运行膨胀机。6月22日8:22,上塔和下塔液位正常,得到合格氧气和氮气。液氧泵P3568A运行基本正常,P3568B有待进一步调试。6月26日21:15因膨胀机轴承温度高跳车。经检查,叶轮和轴封均已损坏。在膨胀机检修期间,进行了仪表空气压缩机和氮气压缩机的试车。2006年7月1日,低压液氮泵运行正常。7月3日,高压液氮泵完成试车,整个空分装置的试车工作结束。2)试车中出现的主要问题①主空压机和氮气循环压缩机漏油。第一次主空压机漏油是由于油箱负压小引起的;第二次漏油是由于使用的密封胶不耐油引起的;第三次氮气循环压缩机漏油是由于密封气孔板孔径改小,入...
