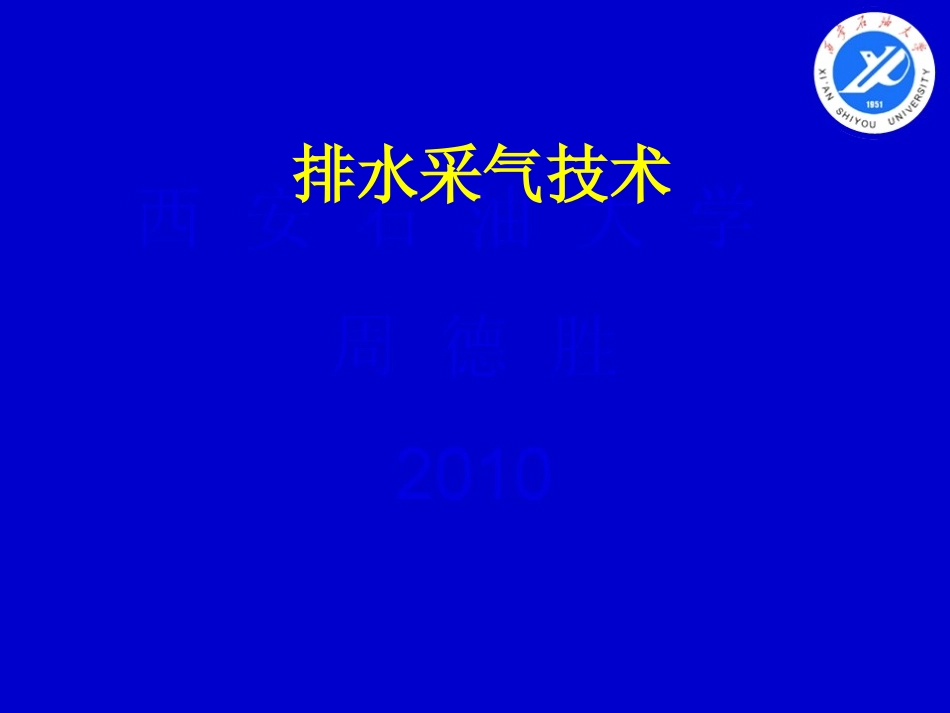

排水采气技术PPT培训课件VIP免费

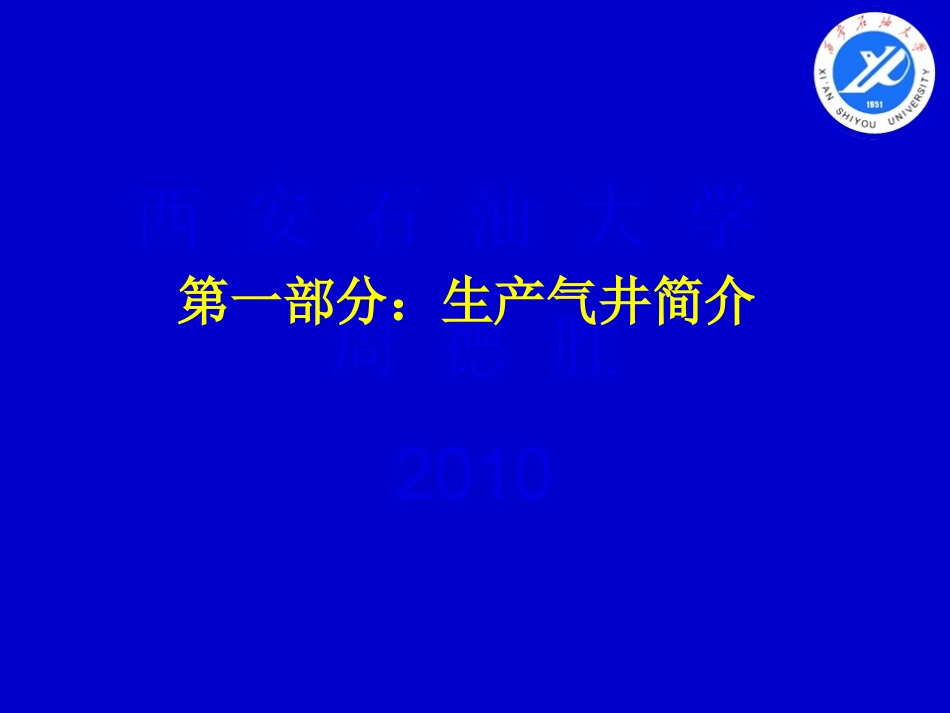

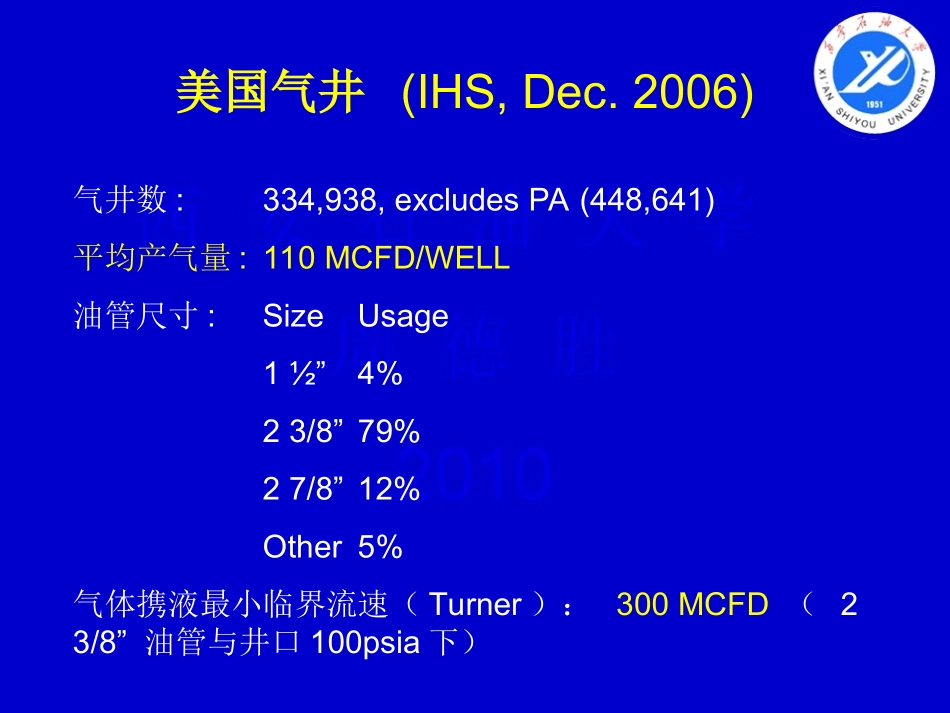

排水采气技术第一部分：生产气井简介美国气井(IHS,Dec.2006)气井数:334,938,excludesPA(448,641)平均产气量:110MCFD/WELL油管尺寸:SizeUsage1½”4%23/8”79%27/8”12%Other5%气体携液最小临界流速（Turner）：300MCFD（23/8”油管与井口100psia下）USGasWellLocations年均日产气量与井数气井井深气井性能Turner临界流速积水（LiquidLoading）井排水采气研究1.研究没有停止过，约从2000年起每年在美国denver由美国人工举升技术委员会等联合举行一次技术交流会；2.从07年开始，每年在美国Fortworth举行一次低压气井开采技术交流会（workshop）；第二部分：气井积液现场积液判断积液造成的问题井底积液较难判断，积液井仍可生产，而且可维持较长时间。积液识别越早越好，可提高产量。常用方法：•生产曲线(declinecurve)突然降低•井口出现液体块（liquidslug）•油导压差增加（无封隔器可测）•井内压力梯度变化（可测）。。。？？？积液理论公式1.Zhou,D.andYuan,H.2010.ANewModelforPredictingGas-WellLiquidLoading.SPEProd&Oper25(2):172-181;2.Zhou,D.,andYuan,H.:“NewModelforGasWellLoadingPrediction,”2009SPEProductionandOperationsSymposium,SPE120580,April2009,OklahomaCity,Oklahoma,USA气井积液液体=凝析油+水油管气体液体液体在井底沉积液体在井底沉积叫井底积液（liquidloading）井底积液导致:•增加井底压力，减产;•增加井壁水饱和度，减产;•停产。多相流态（FlowPattern）BubbleSlugChurnAnnular气体速度增加液气流态图（Flow-patternMap）Taiteletal.(1980)表观气体流速（SuperficialGasVelocity）表观液体流速（SuperficialLiquidVelocity）环流Annular段塞Slug泡流Barnea(1987)Taiteletal.(1980)Turneretal.(1969)4/12)(593.1GGLTcritv4/12)(1.3GGLsggvTurneretal.(1969)Model•液膜模型（LiquidFilmMovementModel）无法用来描述积液现象•液滴模型（EntrainedLiquidDropletModel）环流Annular液膜液滴气芯GasCore液滴模型GravitationalForce:gρLVBuoyantForce:gρGVDragForce:1/2CDρGA(vG-vL)2快速运动的气体悬浮起其中的液滴:重力=拽力+浮力DGGLcCdgv3)(4Vc=气体携液临界流速液滴模型。。。•液滴越小，向上运动越快；液滴越大，需越快的气流速度。•气液的相对速度会产生压力(velocitypressure)。该压力的作用是撕碎(shatter)液滴，而液滴表面张力的作用是维持（hold）该液滴。•二者的比值（维泊数Webernumber)的大小决定液滴能否维持(Hinze,1955）液滴模型。。。Turner模型:4/12)(593.1GGLTcritv0200040006000800002000400060008000Turner临界流量,Mscf/D实测流量,Mscf/D90口井中有24口不符合该模型上浮20%积液不积液液滴模型。。。上浮20%后TcritTcritvv%)201(%20Turneretal.(1969)建议:•使用20%上浮；（这就是现所谓的Turner模型）•在井口处使用；•在水与凝析油同时存在时用比重大的液体。90口井中只有十三口不符合Coleman’s模型Colemanetal.(1990)用数据比较了Turner基本模型和Turner模型认为：井口压力小于500psi的气井直接用基本模型,而不用上浮20%。TcritCcritvv至今国际上接受及应用最广泛是：•Turner模型（基本模型上浮20%）•Coleman模型(直接用基本模型，不上浮)积液小结•液滴模型广泛应用，较有效描述气井积液问题。认为当气体产量大于该井气体临界流量就没有积液问题。该理论认为与气井中液体多少无关。•液膜模型不能用于气井积液。第三种理论???新积液理论层流（LaminarFlow）紊流（TurbulentFlow）Turner的液滴理论基于一个液滴上的力平衡气体向上不规则运动多液滴下情况?新积液理论。。。1.在分解前先碰上其它液滴2.分解后碰上其它液滴尽管有这过程，但少量的液滴终归会被带出积液?或许，取决于油管长度新形成的大液滴会下降大量液滴下，液滴间发生一连串碰、下降、分解造成积液气体携液临界流量新模型用持液率描述液滴浓度:SLSGSLSLSGSLLqqqvvvH新模型:...
