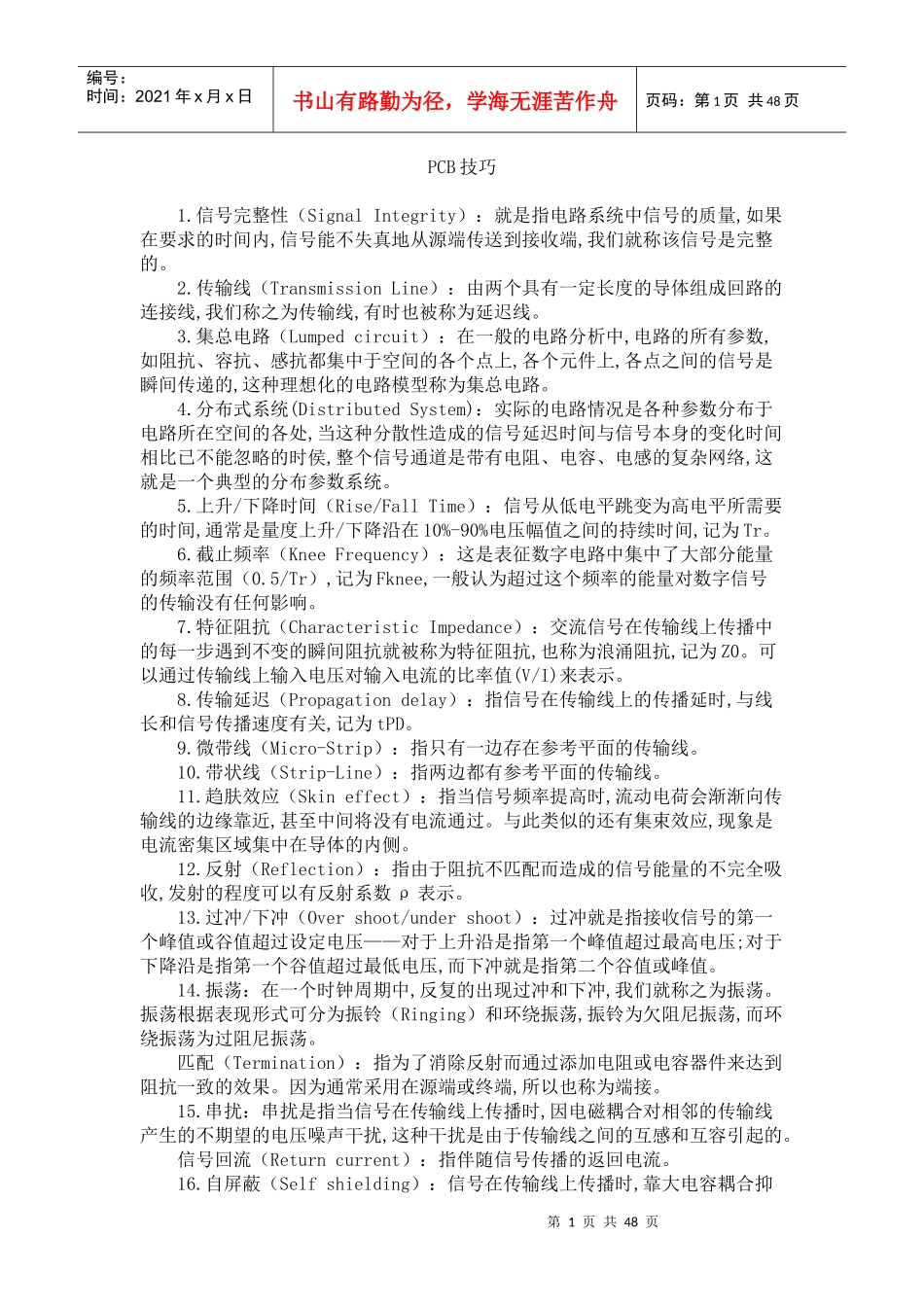

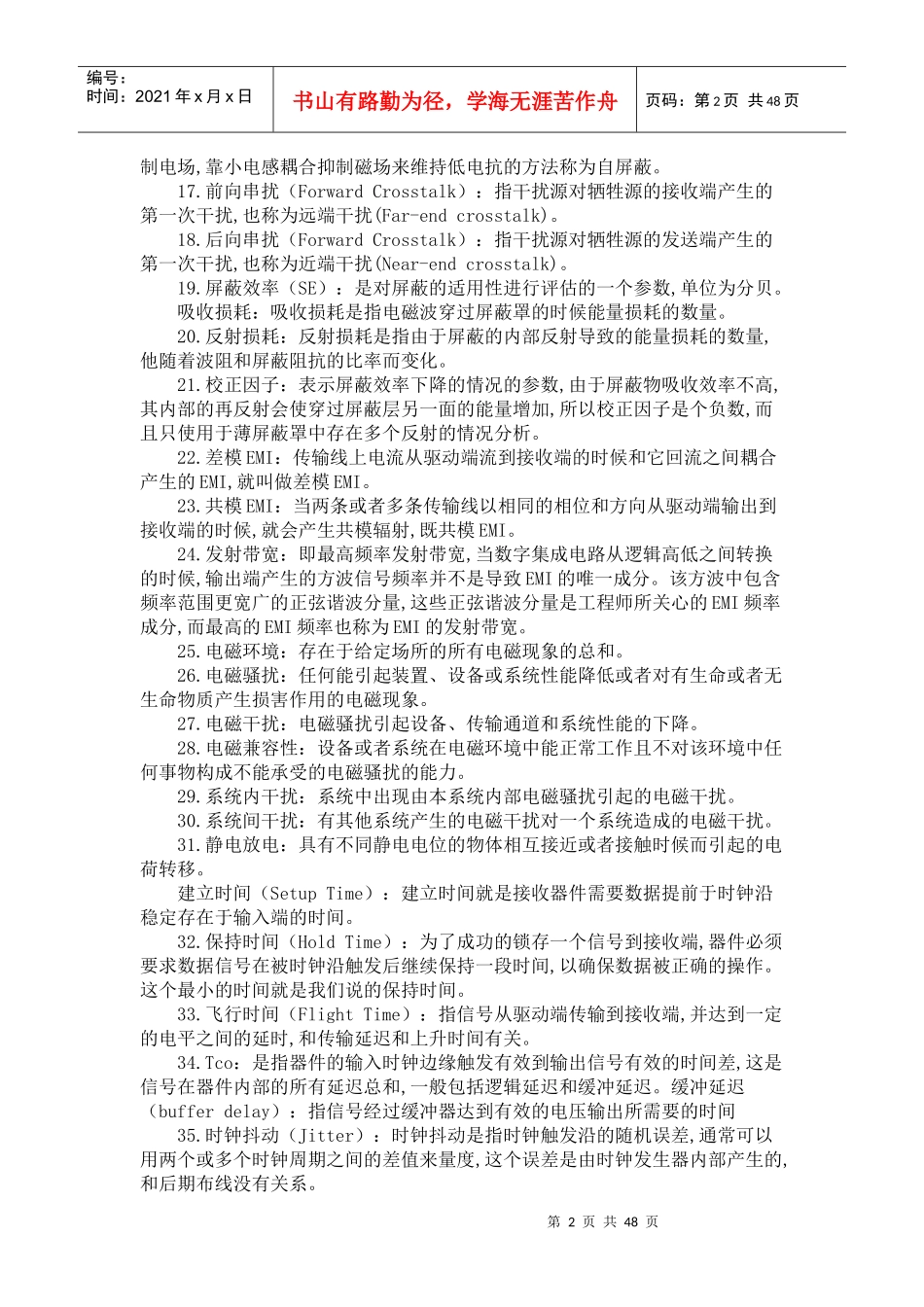

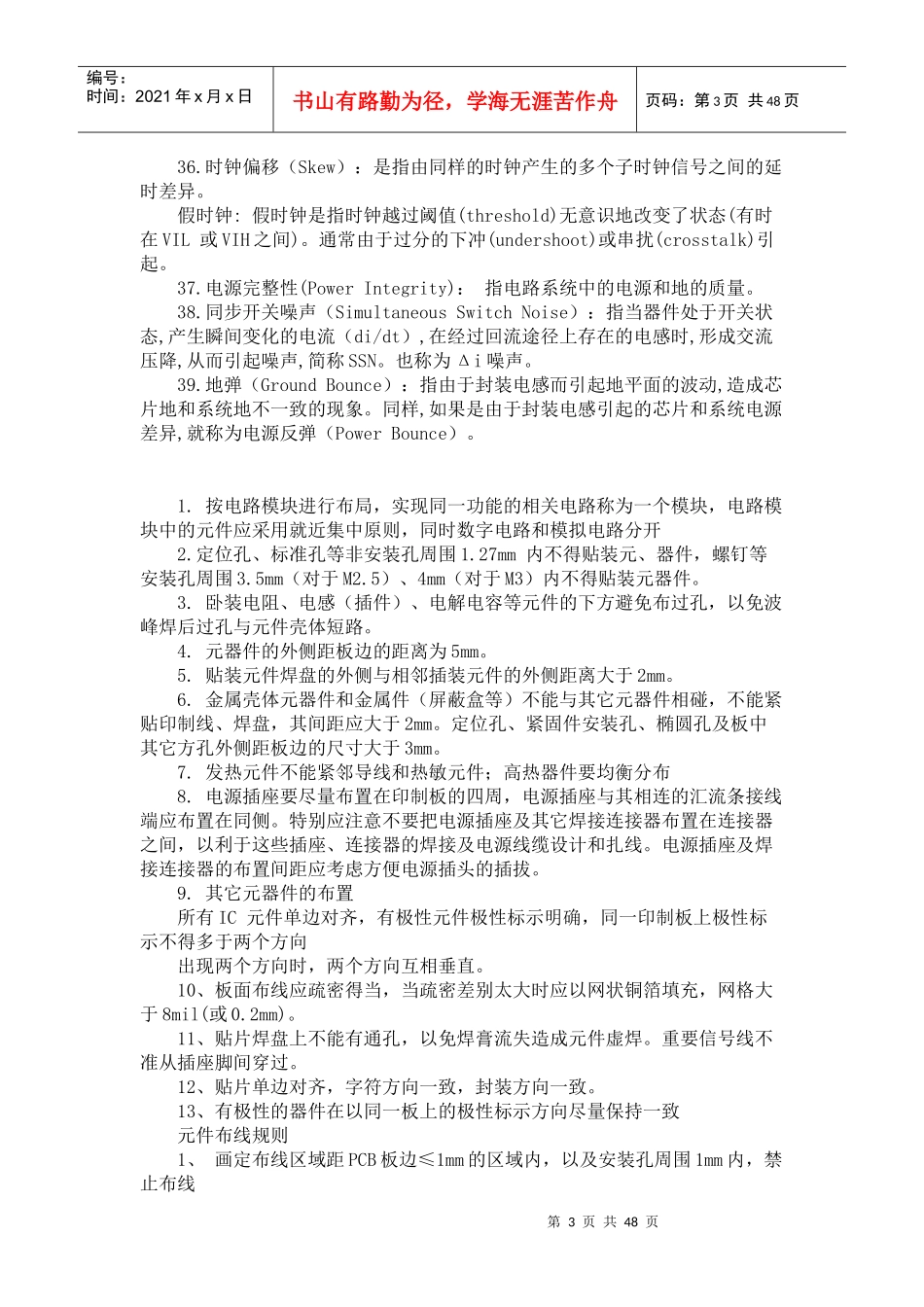

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页PCB技巧1.信号完整性（SignalIntegrity）：就是指电路系统中信号的质量,如果在要求的时间内,信号能不失真地从源端传送到接收端,我们就称该信号是完整的。2.传输线（TransmissionLine）：由两个具有一定长度的导体组成回路的连接线,我们称之为传输线,有时也被称为延迟线。3.集总电路（Lumpedcircuit）：在一般的电路分析中,电路的所有参数,如阻抗、容抗、感抗都集中于空间的各个点上,各个元件上,各点之间的信号是瞬间传递的,这种理想化的电路模型称为集总电路。4.分布式系统(DistributedSystem)：实际的电路情况是各种参数分布于电路所在空间的各处,当这种分散性造成的信号延迟时间与信号本身的变化时间相比已不能忽略的时侯,整个信号通道是带有电阻、电容、电感的复杂网络,这就是一个典型的分布参数系统。5.上升/下降时间（Rise/FallTime）：信号从低电平跳变为高电平所需要的时间,通常是量度上升/下降沿在10%-90%电压幅值之间的持续时间,记为Tr。6.截止频率（KneeFrequency）：这是表征数字电路中集中了大部分能量的频率范围（0.5/Tr）,记为Fknee,一般认为超过这个频率的能量对数字信号的传输没有任何影响。7.特征阻抗（CharacteristicImpedance）：交流信号在传输线上传播中的每一步遇到不变的瞬间阻抗就被称为特征阻抗,也称为浪涌阻抗,记为Z0。可以通过传输线上输入电压对输入电流的比率值(V/I)来表示。8.传输延迟（Propagationdelay）：指信号在传输线上的传播延时,与线长和信号传播速度有关,记为tPD。9.微带线（Micro-Strip）：指只有一边存在参考平面的传输线。10.带状线（Strip-Line）：指两边都有参考平面的传输线。11.趋肤效应（Skineffect）：指当信号频率提高时,流动电荷会渐渐向传输线的边缘靠近,甚至中间将没有电流通过。与此类似的还有集束效应,现象是电流密集区域集中在导体的内侧。12.反射（Reflection）：指由于阻抗不匹配而造成的信号能量的不完全吸收,发射的程度可以有反射系数ρ表示。13.过冲/下冲（Overshoot/undershoot）：过冲就是指接收信号的第一个峰值或谷值超过设定电压——对于上升沿是指第一个峰值超过最高电压;对于下降沿是指第一个谷值超过最低电压,而下冲就是指第二个谷值或峰值。14.振荡：在一个时钟周期中,反复的出现过冲和下冲,我们就称之为振荡。振荡根据表现形式可分为振铃（Ringing）和环绕振荡,振铃为欠阻尼振荡,而环绕振荡为过阻尼振荡。匹配（Termination）：指为了消除反射而通过添加电阻或电容器件来达到阻抗一致的效果。因为通常采用在源端或终端,所以也称为端接。15.串扰：串扰是指当信号在传输线上传播时,因电磁耦合对相邻的传输线产生的不期望的电压噪声干扰,这种干扰是由于传输线之间的互感和互容引起的。信号回流（Returncurrent）：指伴随信号传播的返回电流。16.自屏蔽（Selfshielding）：信号在传输线上传播时,靠大电容耦合抑第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页制电场,靠小电感耦合抑制磁场来维持低电抗的方法称为自屏蔽。17.前向串扰（ForwardCrosstalk）：指干扰源对牺牲源的接收端产生的第一次干扰,也称为远端干扰(Far-endcrosstalk)。18.后向串扰（ForwardCrosstalk）：指干扰源对牺牲源的发送端产生的第一次干扰,也称为近端干扰(Near-endcrosstalk)。19.屏蔽效率（SE）：是对屏蔽的适用性进行评估的一个参数,单位为分贝。吸收损耗：吸收损耗是指电磁波穿过屏蔽罩的时候能量损耗的数量。20.反射损耗：反射损耗是指由于屏蔽的内部反射导致的能量损耗的数量,他随着波阻和屏蔽阻抗的比率而变化。21.校正因子：表示屏蔽效率下降的情况的参数,由于屏蔽物吸收效率不高,其内部的再反射会使穿过屏蔽层另一面的能量增加,所以校正因子是个负数,而且只使用于薄屏蔽罩中存在多个反射的情况分析。22.差模EMI：传输线上电流从驱动端流到接收端的时候和它回流之间耦合产生的EMI,就叫做差模EMI。23.共模EMI：当两条或者多条传输线以相同的相位和方向从驱动端输出到接收端的时候,就会产...
