JK提升机(JTP提升绞车)电气控制使用说明书(PLC标准型)VIP免费

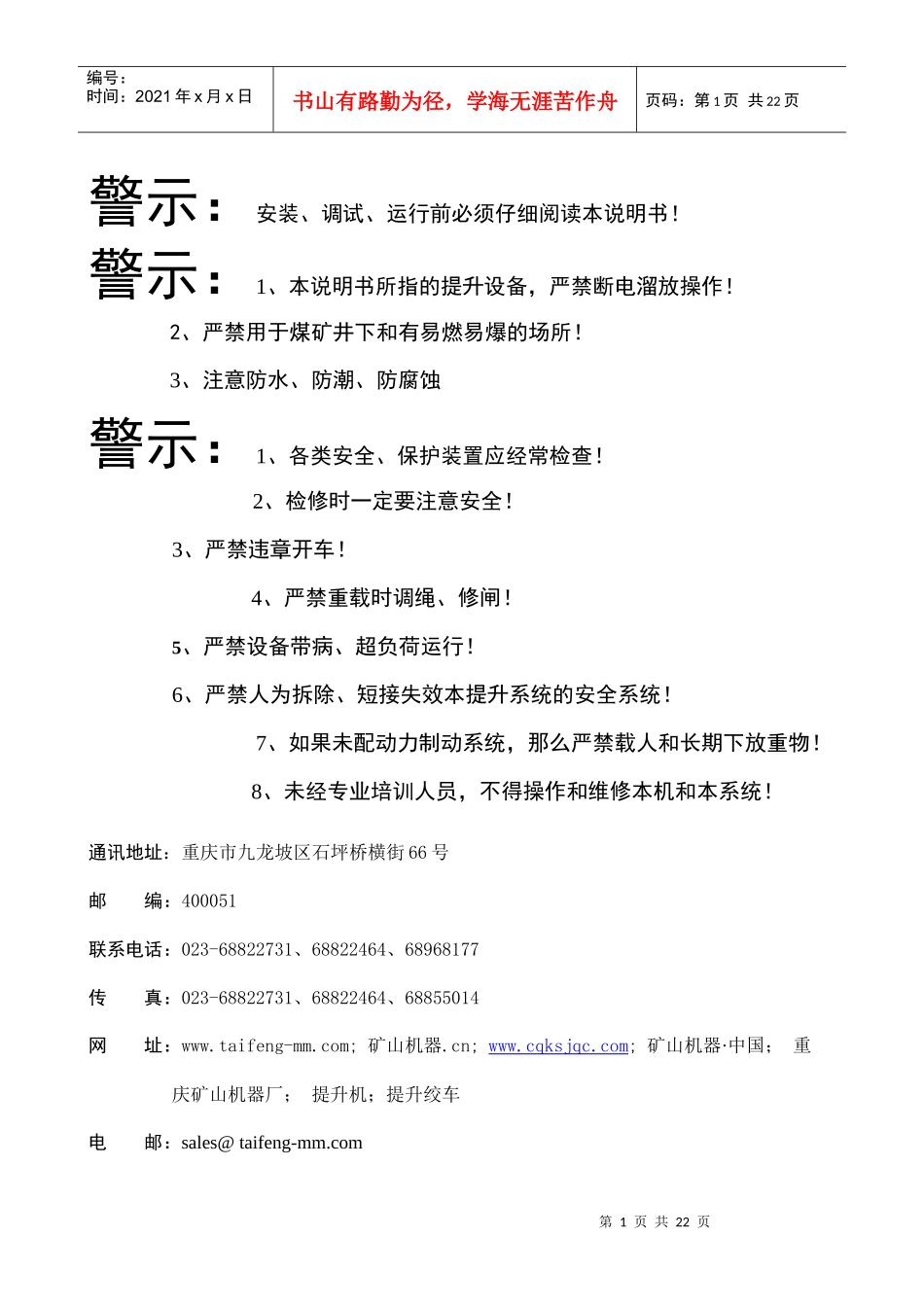

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页警示：安装、调试、运行前必须仔细阅读本说明书！警示：1、本说明书所指的提升设备，严禁断电溜放操作！2、严禁用于煤矿井下和有易燃易爆的场所！3、注意防水、防潮、防腐蚀警示：1、各类安全、保护装置应经常检查！2、检修时一定要注意安全！3、严禁违章开车！4、严禁重载时调绳、修闸！5、严禁设备带病、超负荷运行！6、严禁人为拆除、短接失效本提升系统的安全系统！7、如果未配动力制动系统，那么严禁载人和长期下放重物！8、未经专业培训人员，不得操作和维修本机和本系统！通讯地址：重庆市九龙坡区石坪桥横街66号邮编：400051联系电话：023-68822731、68822464、68968177传真：023-68822731、68822464、68855014网址：www.taifeng-mm.com;矿山机器.cn;www.cqksjqc.com;矿山机器·中国；重庆矿山机器厂；提升机；提升绞车电邮：sales@taifeng-mm.com第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页JK提升机、JTP提升绞车重庆泰丰矿山机器有限公司JK(JTP).PLC.SM电控使用说明书共23页第1页目录一、概述二、PLC硬件组成及原理三、控制原理及系统说明四、系统的联锁及保护五、系统安装及调试方法六、使用及操作方法七、维护与保养方法八、元器件安装、产品包装与贮存九、常见故障及排除方法编制吴水章校对赵久发审核梁开谧批准张泰业第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页JK提升机、JTP提升绞车重庆泰丰矿山机器有限公司JK(JTP).PLC.SM电控使用说明书共23页第2页一、概述1.1、主要用途及适用范围本使用说明书阐述的电气控制系统与JK(JTP)型矿用提升机（绞车）的主机使用说明书配套使用。本PLC电控设备与提升机(绞车)配套使用,主要由低压电源换向柜、PLC控制柜、动力制动柜、接触器柜和操作台等构成，以进口原装PLC作为控制核心，对提升机(绞车)的启动、运行、制动、停车、换向、保护等方面进行系统控制；并具有提升机(绞车)在运行中所必要的联锁、保护装置，以达到提升机(绞车)的安全运行；安全回路采用硬件与软件冗余实现双重保护。1.2、使用工作条件及环境本控制设备适用于以下工作环境：1.2.1、海拔高度不超过1000米；超过1000米时选用的电气设备应作适当降额使用或按用户要求设计。1.2.2、室内安装环境温度不超过＋40℃；不低于5℃。1.2.3、相对湿度不大于85％（环境温度为20℃±5℃时）；机房内应能防止水和液体侵入电器内部。1.2.4、没有导电尘埃及对金属和绝缘有破坏作用的气体。1.2.5、没有剧烈震动和颠簸倾斜的场所。1.2.6、不需要防爆的场所；没有强磁场作用的场所。1.2.7、电源电压等级：低压660V或380V；高压10KV或6KV。1.2.8、采取必要措施后能满足使用的场所。1.2.9、特殊场所的应用必须非标定货，在技术协议中必须注明。1.3、电气控制设备编号规定我公司生产的提升机(绞车)和提升机(绞车)电气控制设备编号规定如下：控制设备代号：TFK—V＊—N＊＊＊—Z＊—K＊说明：TFK—标称泰丰成套开关设备；V＊—电压等级｛V1—380V；V2—660V；V3—380/660V；V4—6KV；V5—10KV｝；N＊＊＊—主电机功率（如155KW标记为：N155）。Z＊—制动方式｛D—可控硅动力制动；P—低频制动。如：设备配动力制动标记为：ZD｝。K＊—控制方式｛KA—普通继电器控制；KB—变频调速；KP—PLC控制｝。编制吴水章校对赵久发审核梁开谧批准张泰业第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页JK提升机、JTP提升绞车重庆泰丰矿山机器有限公司JK(JTP).PLC.SM电控使用说明书共23页第3页1.4、设计依据1.4.1、《煤矿安全规程》（2005版）1.4.2、《金属非金属地下矿山安全规程》（GB16424-1996）1.4.3、《矿山电力设计规范》（GB500070-94）1.4.4、《低压配电设计规范》（GB50054-95）1.4.5、《3-110KV高压配电装置设计规范》（GB50060-92）1.4.6、《交流传动矿井提升机电控设备技术要求》（GB/T4263-2000）1.4.7、《矿井提升机和矿用提升绞车安...
