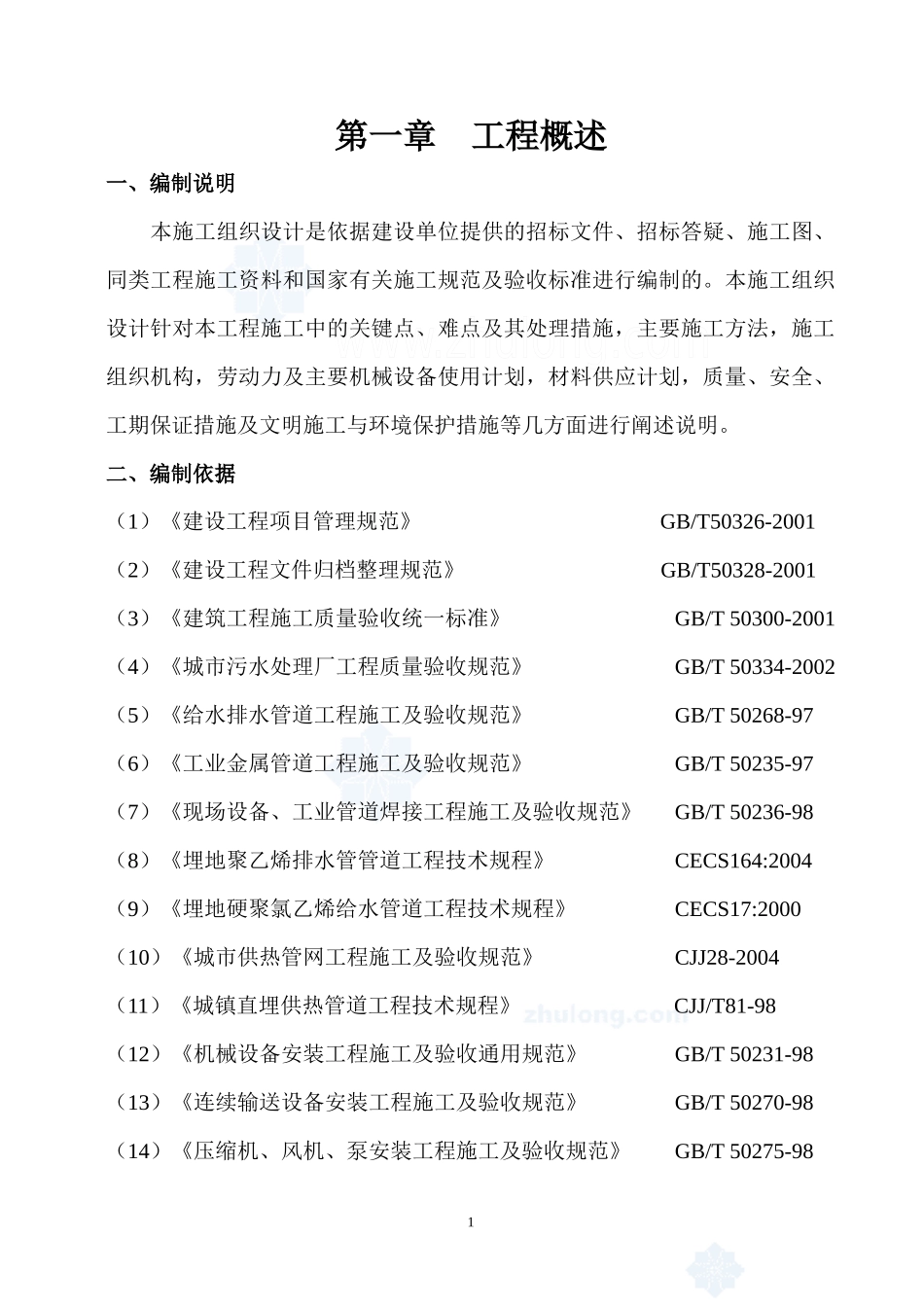

第一章工程概述一、编制说明本施工组织设计是依据建设单位提供的招标文件、招标答疑、施工图、同类工程施工资料和国家有关施工规范及验收标准进行编制的。本施工组织设计针对本工程施工中的关键点、难点及其处理措施，主要施工方法，施工组织机构，劳动力及主要机械设备使用计划，材料供应计划，质量、安全、工期保证措施及文明施工与环境保护措施等几方面进行阐述说明。二、编制依据（1）《建设工程项目管理规范》GB/T50326-2001（2）《建设工程文件归档整理规范》GB/T50328-2001（3）《建筑工程施工质量验收统一标准》GB/T50300-2001（4）《城市污水处理厂工程质量验收规范》GB/T50334-2002（5）《给水排水管道工程施工及验收规范》GB/T50268-97（6）《工业金属管道工程施工及验收规范》GB/T50235-97（7）《现场设备、工业管道焊接工程施工及验收规范》GB/T50236-98（8）《埋地聚乙烯排水管管道工程技术规程》CECS164:2004（9）《埋地硬聚氯乙烯给水管道工程技术规程》CECS17:2000（10）《城市供热管网工程施工及验收规范》CJJ28-2004（11）《城镇直埋供热管道工程技术规程》CJJ/T81-98（12）《机械设备安装工程施工及验收通用规范》GB/T50231-98（13）《连续输送设备安装工程施工及验收规范》GB/T50270-98（14）《压缩机、风机、泵安装工程施工及验收规范》GB/T50275-981（15）《起重设备安装工程施工及验收规范》GB/T50278-98（16）《施工现场临时用电安全技术规范》JGJ46-2005三、工程总概况：1工程名称：保定市排水总公司某污水再生利用工程。2工程地址：保定市排水总公司某污水厂院内。3建设单位：保定市排水总公司。4建设规模：日产再生水8万m3。5施工工期：计划开工时间2009年9月1日，计划竣工时间2010年12月31日，工期487日历日。6质量标准:执行国家验收规范合格标准。7.工程概况：本工程位于保定市排水总公司某污水厂院内。本工程主要建（构）筑物有：1号变电站及中控室、曝气生物滤池、中间水池、BAF鼓风机房、进水缓冲池及中间水池、改进型变空隙滤池、石灰乳浓浆槽、石灰乳浓浆泵房、泥渣池、污泥脱水机房等建（构）筑物、厂区管网土建、道路及配套水处理设备、工艺、电气的采购及安装工程，以及招标文件、招标答疑所界定施工图范围内的工程。构筑物混凝土等级为C30、C25、C20，垫层为C15。池壁、底板抗渗等级2S6，抗冻等级F150，曝气池顶板抗渗等级为S4；水泥采用普通硅酸盐水泥，水泥用量不小于280Kg／m3，水灰比不大于0.5，不得采用火山灰质硅酸盐和粉煤灰硅酸盐水泥，使用的外加剂不得采用氯盐作为防冻、早强掺和料。砖砌体：建筑框架填充砌体采用200厚加气混凝土砌块（干体积密度小于等于600Kg/m3，M5专用砂浆砌筑，强度级别不小于A3.5，砌筑质量等级为B级。防腐：与污水接触的构筑物内壁面（含顶面）均采用防腐涂料（弹性聚氨脂类耐酸碱涂料）抹面。混凝土保护层：池体底板上层为35mm，下层为40mm；池壁内皮为35mm，池壁外皮为30mm；池顶板上层25mm，下层30mm；池内支柱为40mm，池内梁为35mm。二、建筑设计概况表序号名称地面外墙内墙顶棚门窗屋面防水1曝气生物滤池水泥砂浆涂料32中间水池水泥砂浆涂料3BAF鼓风机房陶瓷地砖涂料混合砂浆塑钢窗、成品隔音门不上人屋面4变电站及中控室水泥砂浆、地砖、防滑地砖涂料涂料、面砖；吊顶；水泥砂浆塑钢窗、平开木门上人屋面、不上人屋面三、管道概况：1.管材及连接：工艺污水管、溢流管、放空管采用焊接钢管Q235-B，空气管采用不锈钢管304，除注明和必须采用法兰连接外均采用焊接连接。管道与阀门等设备连接处采用法兰连接，法兰需按照设备法兰要求进行加工。厂区污水管及雨水管采用双壁波纹管，承插连接。给水管采用PPR以及同质管件热熔连接，排水管采用UPVC管粘接连接。2.管道防腐：所有钢管件及管道支架（不锈钢除外）安装前必须进行除锈处理，达到Sa2.5级后方可进行防腐处理。埋地钢管外壁防腐：环氧煤沥4青防腐涂料底漆一道，面漆两道，玻璃布一道，再涂面漆两道，一布四面作加强级防腐，玻璃布为0.12-0.18mm厚，经纬密度10×12根/cm,脱脂无碱型。地上部分钢管外壁及管支架防腐：环氧煤沥青防腐涂料底漆一道，面...
