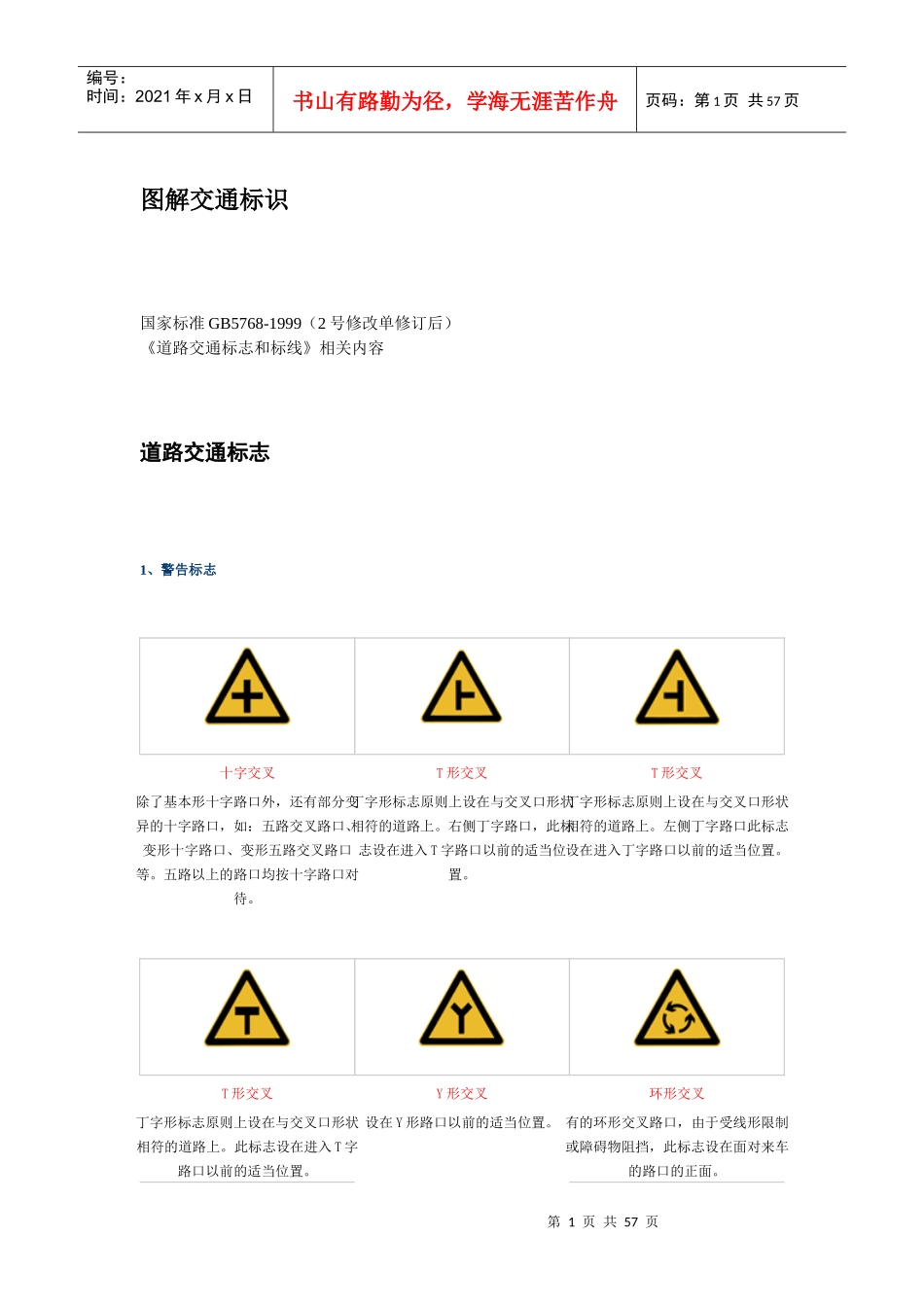

第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共57页图解交通标识国家标准GB5768-1999（2号修改单修订后）《道路交通标志和标线》相关内容道路交通标志1、警告标志十字交叉除了基本形十字路口外，还有部分变异的十字路口，如：五路交叉路口、变形十字路口、变形五路交叉路口等。五路以上的路口均按十字路口对待。T形交叉丁字形标志原则上设在与交叉口形状相符的道路上。右侧丁字路口，此标志设在进入T字路口以前的适当位置。T形交叉丁字形标志原则上设在与交叉口形状相符的道路上。左侧丁字路口此标志设在进入丁字路口以前的适当位置。T形交叉丁字形标志原则上设在与交叉口形状相符的道路上。此标志设在进入T字路口以前的适当位置。Y形交叉设在Y形路口以前的适当位置。环形交叉有的环形交叉路口，由于受线形限制或障碍物阻挡，此标志设在面对来车的路口的正面。第2页共57页第1页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共57页向左急弯路向左急弯路标志设在左急转弯的道路前方适当位置。向右急弯路向右急弯路标志，设在右急转弯的道路前方适当位置。反向弯路此标志设在两个相邻的方向相反的弯路前适当位置。连续弯路此标志设在有连续三个以上弯路的道路以前适当位置。上陡坡此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。下陡坡此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。两侧变窄车行道两侧变窄主要指沿道路中心线对城缩窄的道路；此标志设在窄路以前适当位置。右侧变窄车行道右侧缩窄。此标志设在窄路以前适当位置。左侧变窄车行道左侧缩窄。此标志设在窄路以前适当位置。窄桥此标志设在桥面宽度小于路面宽度的双向交通双向行驶的道路上，采用天然的或人注意行人一般设在郊外道路上划有人行横道的第3页共57页第2页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共57页窄桥以前适当位置。工的隔离措施，把上下行交通完全分离，由于某种原因（施工、桥、隧道）形成无隔离的双向车道时，须设置此标志。前方。城市道路上因人行横道线较多，可根据实际需要设置。注意儿童此标志设在小学、幼儿园、少年宫、儿童游乐场等儿童频繁出入的场所或通道处。注意牲畜此标志设在经常有牲畜活动的路段特别是视线不良的路段以前适当位置。注意信号灯此标志设在不易发现前方位信号灯控制的路口前适当位置。注意落石此标志设在左侧有落石危险的傍山路段之前适当位置。注意落石此标志设在右侧有落石危险的傍山路段之前适当位置。注意横风此标志设在经常有很强的侧风并有必要引起注意的路段前适当位置。易滑此标志设在路面的摩擦系数不能满足相应行驶速度下要求紧急刹车距离的路段前适当位置。行驶至此路段必须减速慢行。傍山险路此标志设在山区地势险要路段（道路外侧位陡壁、悬崖危险的路段）以前适当位置。傍山险路此标志设在山区地势险要路段（道路外侧位陡壁、悬崖危险的路段）以前适当位置。第4页共57页第3页共57页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共57页堤坝路此标志设在沿水库、湖泊、河流等堤坝路以前适当位置。堤坝路此标志设在沿水库、湖泊、河流等堤坝路以前适当位置。村庄此标志设在不易发现前方有村庄或小城镇的路段以前适当位置。隧道此标志设在进入隧道前的适当位置。渡口此标志设在汽车渡口以前适当位置。特别是有的渡口地形较位复杂、道路条件较差，使用此标志能引起驾驶员的谨慎驾驶、注意安全。驼峰桥此标志设在注意前方是拱度较大，不易发现对方来车，应靠右侧行驶并应减速慢行。路面不平此标志设在路面不平的路段以前适当位置。过水路面此标志设在过水路面或漫水桥路段以前适当位置。有人看守铁路道口此标志设在不易发现的道口以前适当位置。无人看守铁路道口此标志设在道口以前适当位置。注意非机动车此标志设在混合行驶的道路并经常有非机动车横穿、出入的地点以前适当位置。事故易发路段此标志设在交通事故易发路段以前适当位置。第5页共57页第4页共57页编号：时间：2021年x月x日书山有路勤为径，...
