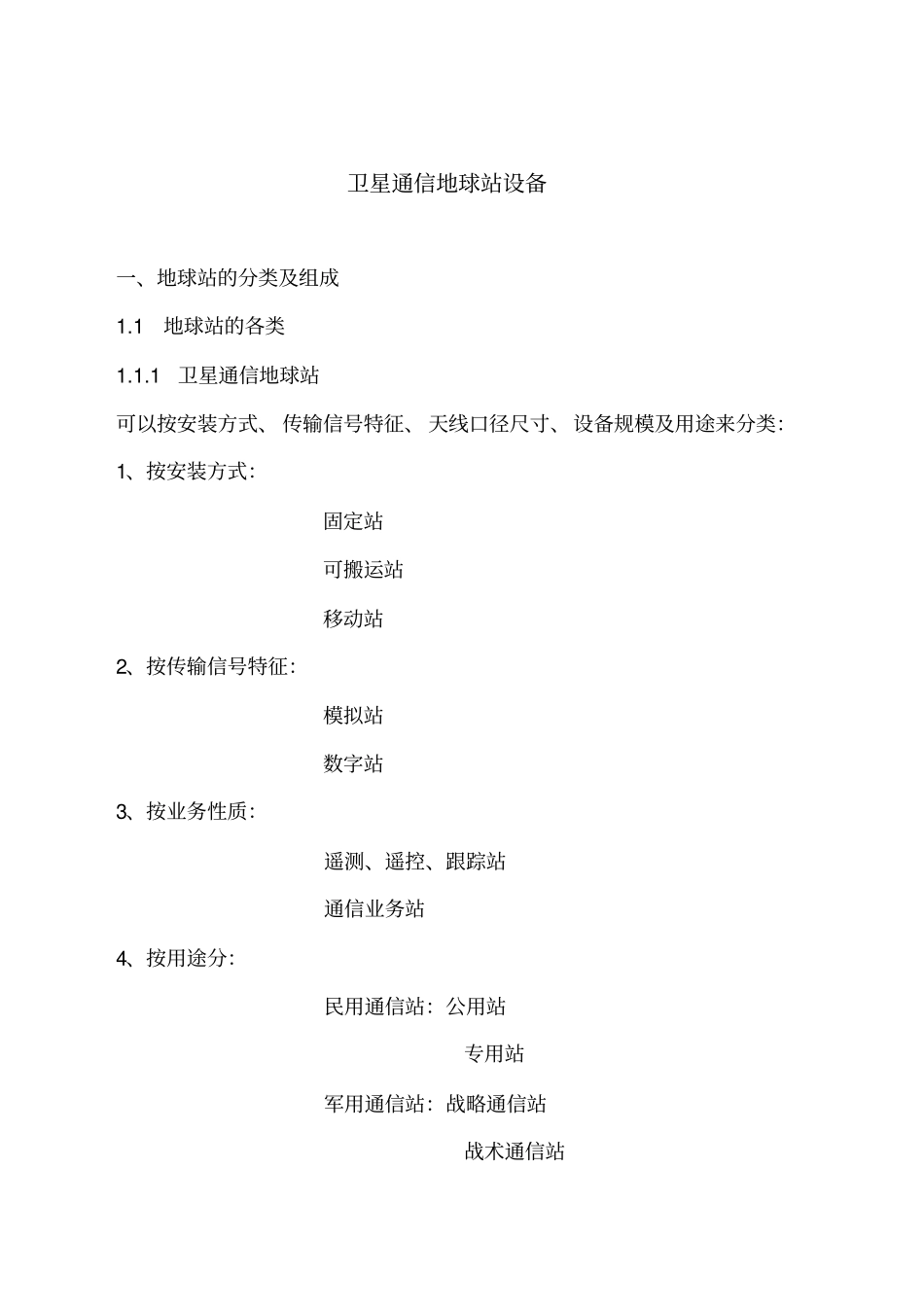

卫星通信地球站设备优选资料_第1页
1/29
卫星通信地球站设备优选资料_第2页
2/29
卫星通信地球站设备优选资料_第3页
3/29
卫星通信地球站设备一、地球站的分类及组成1.1地球站的各类1.1.1卫星通信地球站可以按安装方式、传输信号特征、天线口径尺寸、设备规模及用途来分类:1、按安装方式:固定站可搬运站移动站2、按传输信号特征:模拟站数字站3、按业务性质:遥测、遥控、跟踪站通信业务站4、按用途分:民用通信站:公用站专用站军用通信站:战略通信站战术通信站卫星广播业务气象卫星航空、航海、导航科学实验另外还可以按工作频段、通信卫星类型、多址方式、天线口径等分类。目前国际上,通常地球站天线口径尺寸及G/T值的大小将地球站分为A、B、C、D、E、F、G、Z等各种类型见下表1:表1:各类地球站的天线尺寸及性能指标类型地球站标准天线尺寸(米)最小G/T(dB/k)频段大型站A15~18(原30~32)35(原40.7)CC12~14(原15~18)37(原39)KuB11~1331.7C中型站F-39~1029CE-38~1034KuF-27~827CE-25~729Ku小型站F-14.5~522.7CE-13.525KuD-14.5~522.7CVSATG0.6~2.45.5C、KuTVRO1.2~1116C、Ku国内Z0.6~325.5~16C、Ku其中A、B、C型站称为标准站,用于国际通信;E和F又分为E-1、E-2、E-3和F-1、F-2、F-3等类型,主要用于国内通信。其中E-2、E-3和F-2、F-3又称为中型站。E-1、F-1称为小型站。1.1.2VSAT地球站的分类1、按安装方式――固定、可搬、车载、机载、船载、背负式、手提式等站。2、按网络结构――星状、网状、星状网状混合结构。3、按收发方式――单收站、单发站、双向站。4、按业务性质――固定业务和移动业务。5、按支持的主要业务类型分――话音VSAT站、数据VSAT站、综合VSAT站。其它的还有按工作频段分(L波段、C波段、Ku波段等)、多址方式(FDMA、TDMA、CDMA、SDMA等)。1.2地球站的组成一般的卫星通信地球站,尽管对于不同的通信体制,地球站的组成不尽相同。但其基本组成一般包括:天线分系统、发射分系统、接收分系统、信道终端设备、遥测跟踪、监控分系统、伺服跟踪分系统和电源分系统。1.2.1VSAT地球站设备组成VSAT卫星通信网由卫星转发器、主站(中心站)和远端小站三部分组成。1)主站的设备组成:见图1:主站设备连接方框图。这是我们为中国机械进出口总公司海外VSAT卫星通信系统所做的技术方案的主站设备构成。该系统的主站设在中石油通信公司(固安)、远端小站8座,设在刚果(布)。该系统工作在扩展C波段(即上行频率为6425~6725MHz,下行频率为3400~3700MHz),拟租用泛美8#通信卫星(68.5°E)。主站设备由三部分组成:天线、ODU、IDU(还有网管)。OMT――双工器(正交模转换器、正交模耦合器、极化分离器)收发共用天线要使用双工器。HPA――高功率放大器Booster――HPA放大器的激励级BUC(BlockUPCoverter)――上变频器块LNB(lewnoiseamplifierDwonCoverterBlock)――低噪声放大及下变频器。ODU和IDU使用了三个不同厂家的设备ODU采用的万康公司提供的美国mitec公司的设备IDU有德国诺达公司的IDU5000室内单元。以及Comtec公司的卫星调制解调器(570L)。主站设备组成的特点:⑴上、下变频器采用一次变频。中频为L波段(发:950~1525MHz、收:950~1700MHz)⑵主站为多载波工作(将来是)目前是单载波工作,由IDU5000发射一个大载波,接收也是同一个大载波满足刚果(布)项目的8个小站的通信。⑶10MHz参考信号和LNB的直流供电由不同的室内单元供给,诺达公司室内单元IDU5000分别对发信和收信支路提供10MHz参考信号。由570LMODEM对发信支路的BUC提供直流24V供电并对LNB提供直流24V供电。功放则由室内的交流电源供电并在Booster内,经交直流变换后提供功放所需的直流电压。⑷在室内单元分为两个系统一个是IDU5000为TDMA体制的系统。此系统为网状网,有网管设备对该系统进行监视控制管理。另一个系统则是由570L调制解调器构成。它是一个TDM/MCPC体制的系统,是个星形网,固定预分配的系统。(570L有其特点,即它采用了Turbo纠错编码)。这两个系统共用室外单元ODU和天馈系统。2、远端小站设备组成见远端小站设备连接方框图图2ODU由万康公司提供的澳大利亚的Coden公司的设备;IDU则由德国诺达公司SKYwanODU2500室内单元;小站设备由三部...
