CRT显示器原理与维修VIP免费

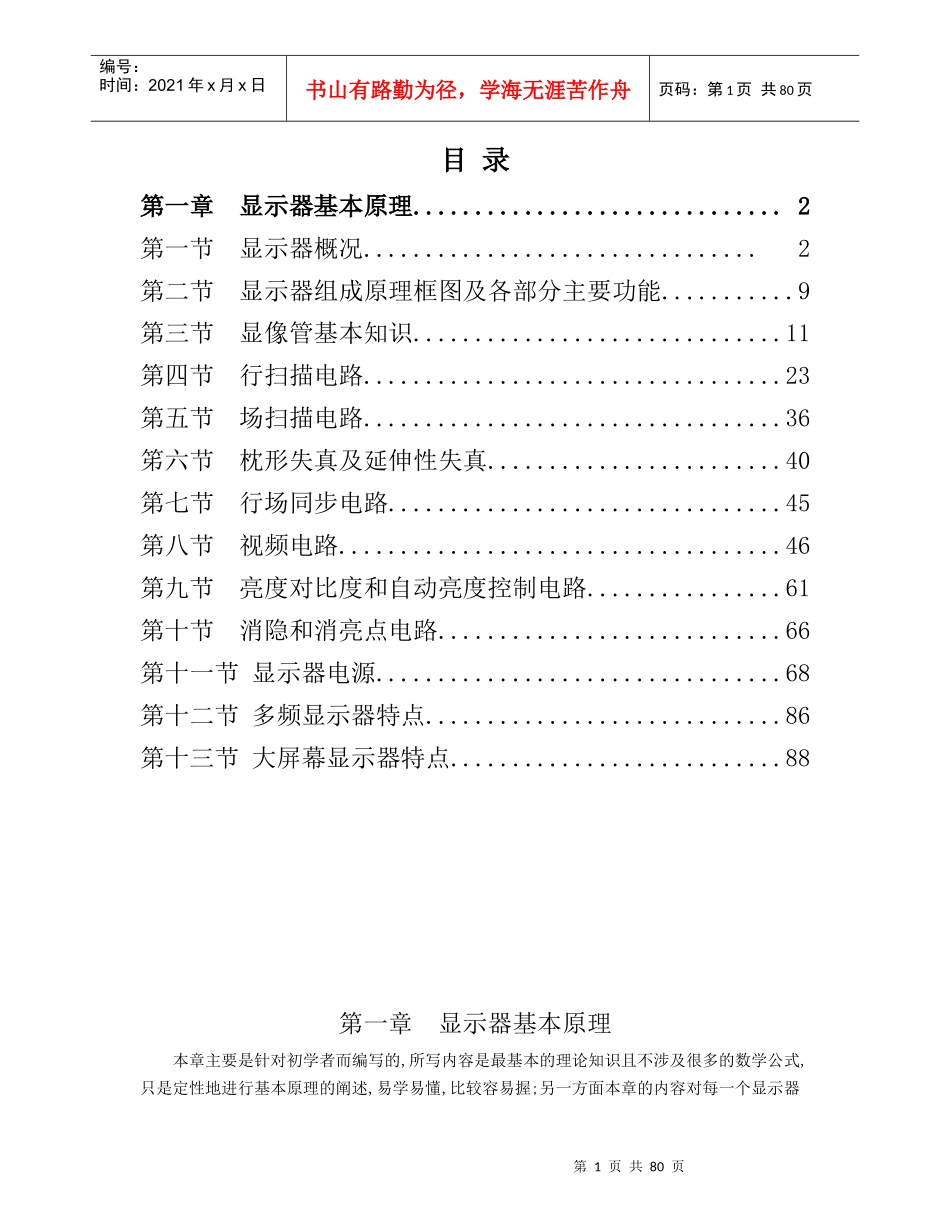

第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共80页目录第一章显示器基本原理..............................2第一节显示器概况................................2第二节显示器组成原理框图及各部分主要功能...........9第三节显像管基本知识..............................11第四节行扫描电路..................................23第五节场扫描电路..................................36笫六节枕形失真及延伸性失真........................40第七节行场同步电路................................45第八节视频电路....................................46第九节亮度对比度和自动亮度控制电路................61第十节消隐和消亮点电路............................66第十一节显示器电源.................................68第十二节多频显示器特点.............................86第十三节大屏幕显示器特点...........................88第一章显示器基本原理本章主要是针对初学者而编写的,所写内容是最基本的理论知识且不涉及很多的数学公式,只是定性地进行基本原理的阐述,易学易懂,比较容易握;另一方面本章的内容对每一个显示器第2页共80页第1页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共80页维修工作者来说又是必不可少的理论基础知识,因此这一章的内容又是非常重要的。第一节显示器概况一.显示器发展概况显示器的发展是伴随计算机的发展而发展起来的。在颜色方面由(单色、绿色、黄色、琥珀色、纸白色)发展到彩色。单色显示器由单色发展到多灰度（16个灰度）单色显示器，VGA单色显示器而后发展为VGA多频单色显示器，彩色显示器最初只有4色，很快发展到8色→16色→64色→2n颜色。（从理论上讲颜色是无限的）,目前大屏幕可到数万种颜色。在分辨率方面：从低分辨率(320×200)到中分辨率640×200→640×350→640×400,到高分辨率640×480→800×600→1024×768,发展到超高分辨率1280×1024→1280×1280→1600×1280以上。显示方式为CGA→EGA（EGAEnhancedGraphicAdaptor）→VGA（VideoGraphicAdaptor）→SVGA（SuperVideoGraphicAdaptor）→8514/A→TVGA→XGA，VISA等。输入信号从分离式的TTL发展为模拟信号（Analog）。在扫描频率方面：行扫描（又称水平扫描）从单一频率到多频自动跟踪，其扫描范围从15.8kHz到120kHz甚至更高,场扫描频率从50Hz到120Hz,甚至更高。在显像管方面：从黑白显像管发展到彩色显像管，从三枪到单枪，从曲面发展到平面，直角显像管点距（玻璃体上色点之间的距离称为点距）从0.6mm以上,很快发展为0.39mm→0.31mm→0.25mm→0.21mm,甚至更小。显像管点距越小，显示器的分辨率越高，显像管的价格越贵。显示器分辨率的高低除了与显像管的点距有关外，还与显示适配器（又称彩色显示控制卡，现在都作在主机板上）有关，即显示控制卡的分辨率。显像管的尺寸大小向两个方向发展：大屏幕发展到20英寸以上，小屏幕小到9寸以下。在电路方面：从分离元件→到局部采用集成电路，比如行场振荡采用集成电路→到显示器各组成部分（电源扫描电路、同步信号处理电路、视频信号处理电路等）均有→部分电路采用了集成电路；从小规模集成电路→中规模集成电路→大规模集成电路→到超大规模集成电路（SLSI）以及微电脑的应用。在元器件方面：是从电子管→晶体管→从大型元件→小型元件→超小型元件（电阻、电容、电感、集成电路等）采用贴片技术，使得体积更小，提高了可靠性。显示器在应用方面：也越来越广泛而且在向高科技领域发展，如计算机辅助设计（CAD）、电脑辅助生产制造（CAM）、各种工作站（EWS0）、办公自动化（OA）系统、高档微机监控系统和空中遥感绘图分析多媒体等。下面用原理方块图说明显示器的发展概况，如图1.1所示：第3页共80页第2页共80页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共80页二：显示器种类显示器主要分两大类：一是平板式显示器，主要包括液晶显示器、等离子显示器、真空荧光显示器、电致发光显示器等，其中液晶显示器在笔记本电脑中得到了极其广...
