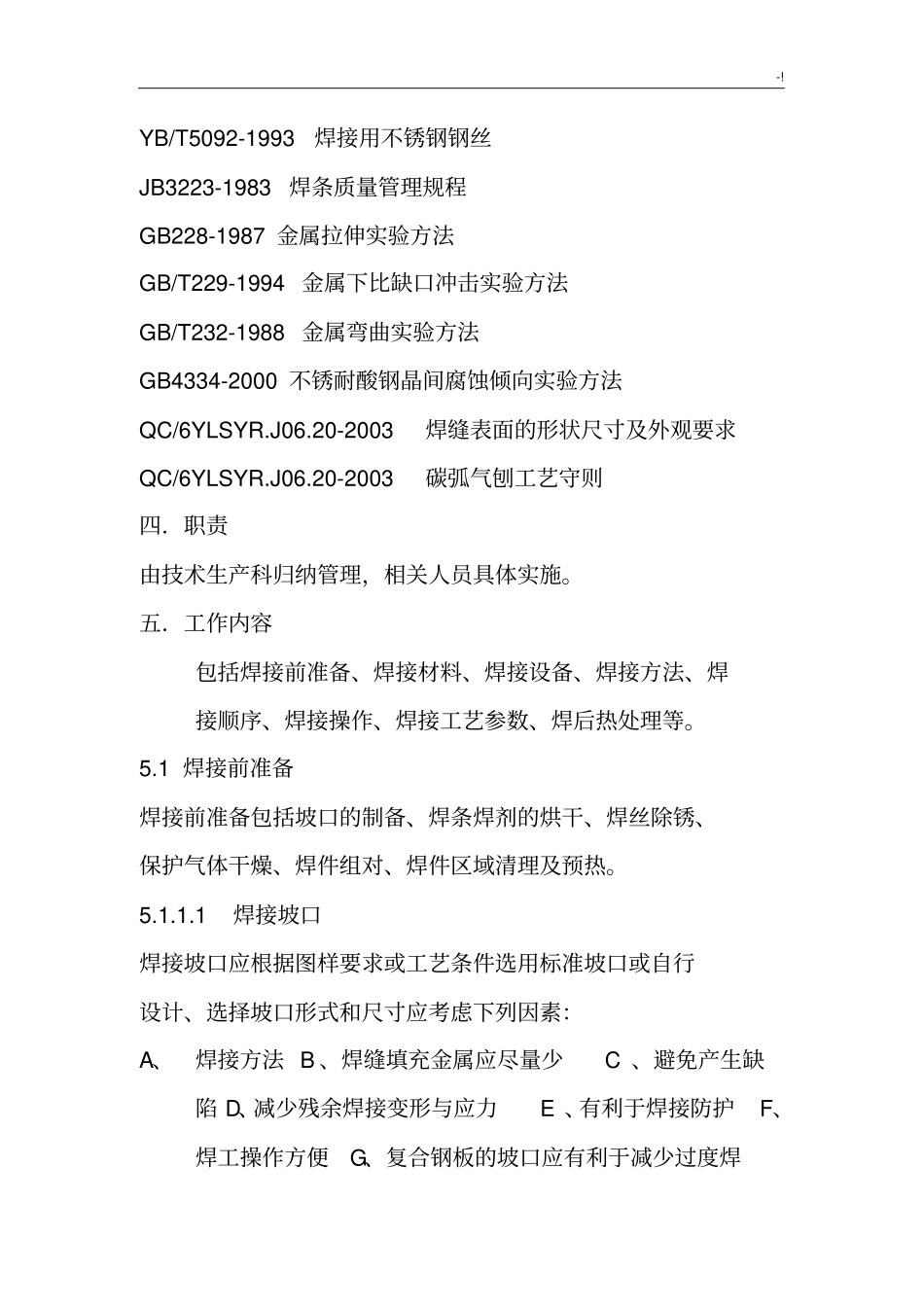

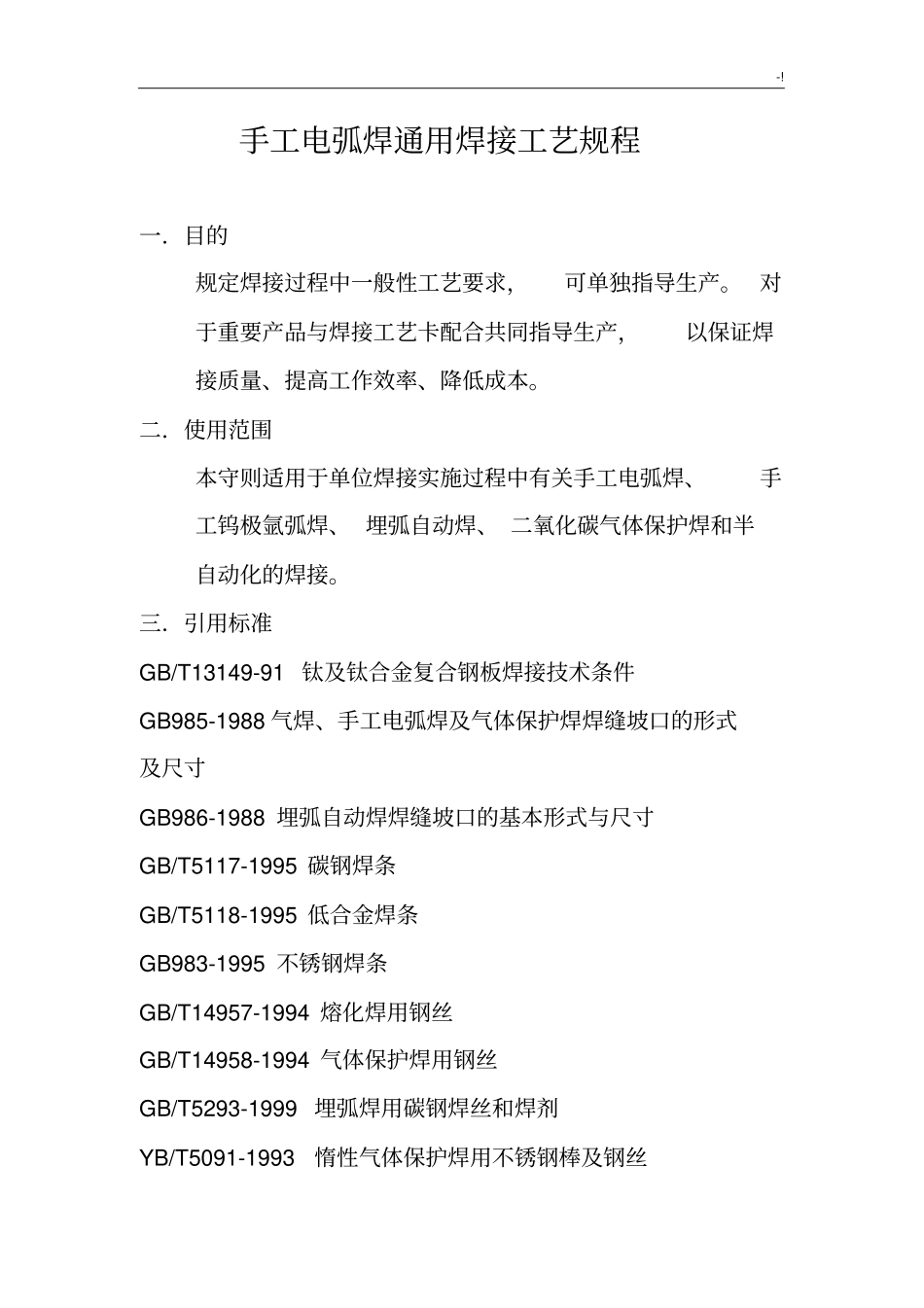

-!手工电弧焊通用焊接工艺规程一．目的规定焊接过程中一般性工艺要求，可单独指导生产。对于重要产品与焊接工艺卡配合共同指导生产，以保证焊接质量、提高工作效率、降低成本。二．使用范围本守则适用于单位焊接实施过程中有关手工电弧焊、手工钨极氩弧焊、埋弧自动焊、二氧化碳气体保护焊和半自动化的焊接。三．引用标准GB/T13149-91钛及钛合金复合钢板焊接技术条件GB985-1988气焊、手工电弧焊及气体保护焊焊缝坡口的形式及尺寸GB986-1988埋弧自动焊焊缝坡口的基本形式与尺寸GB/T5117-1995碳钢焊条GB/T5118-1995低合金焊条GB983-1995不锈钢焊条GB/T14957-1994熔化焊用钢丝GB/T14958-1994气体保护焊用钢丝GB/T5293-1999埋弧焊用碳钢焊丝和焊剂YB/T5091-1993惰性气体保护焊用不锈钢棒及钢丝-!YB/T5092-1993焊接用不锈钢钢丝JB3223-1983焊条质量管理规程GB228-1987金属拉伸实验方法GB/T229-1994金属下比缺口冲击实验方法GB/T232-1988金属弯曲实验方法GB4334-2000不锈耐酸钢晶间腐蚀倾向实验方法QC/6YLSYR.J06.20-2003焊缝表面的形状尺寸及外观要求QC/6YLSYR.J06.20-2003碳弧气刨工艺守则四．职责由技术生产科归纳管理，相关人员具体实施。五．工作内容包括焊接前准备、焊接材料、焊接设备、焊接方法、焊接顺序、焊接操作、焊接工艺参数、焊后热处理等。5.1焊接前准备焊接前准备包括坡口的制备、焊条焊剂的烘干、焊丝除锈、保护气体干燥、焊件组对、焊件区域清理及预热。5.1.1.1焊接坡口焊接坡口应根据图样要求或工艺条件选用标准坡口或自行设计、选择坡口形式和尺寸应考虑下列因素：A、焊接方法B、焊缝填充金属应尽量少C、避免产生缺陷D、减少残余焊接变形与应力E、有利于焊接防护F、焊工操作方便G、复合钢板的坡口应有利于减少过度焊-!缝金属的稀释率。5.1.1.2对于手工电弧焊、气体保护焊、厚度不大于3mm碳钢、低合金钢，不锈钢一般不开坡口；厚度为3-12mm的上述材料开J型、V型或V形坡口；厚度大于12mm的上述材料，采用双面U形或X形坡口更好，V形坡口角度为60°。埋弧自动焊，一般板厚度不大于14mm时不开坡口，当焊件为14-22mm时，一般开V形坡口，坡口角度一般为50-60°。5.1.1.3坡口制备A必须按焊接工艺或图样制定坡口型式及尺寸加工；B碳素钢和标准抗拉强度下限值不大于54Mpa的强度型低合金钢可采用冷加工方法，也可采用热加工方法制备坡口。C耐热型低合金钢和高合金钢、标准抗拉强度下限值大于540的强度型低合金钢，宜采用冷加工，若采用热加工方法，对影响焊接质量的表面层，应用冷加工方法去除。D焊接坡口应保持平整，不得有裂纹、分层、夹渣等缺陷、型式和尺寸应符合相应规定。E坡口表面及两侧（以离坡口边缘的距离计焊条电弧焊各10mm，埋弧焊、气体保护焊各20mm）应将水、铁锈、焊丝、油污、积渣和其它有害杂质清理干净。F奥尸体高合金钢坡口两侧各100mm范围内应刷涂料，以防止沾附焊接飞溅。5.1.2焊条焊剂的烘干见一下表，烘干好的焊条应放在100℃-!恒温箱待用。常用焊条、焊剂烘干规范焊材牌号烘干温度和时间保温温度J422150℃x1h100-150℃J427350-400℃x2h100-150℃J507350-400℃x2h100-150℃A102A132A022A302A312150℃x2h100-150℃HJ431250℃x2h100-150℃HJ107300℃x2h100-150℃5.1.2.2焊丝一般用细砂纸除锈，二氧化碳气体使用前应进行放水处理。5.1.3焊件组对定位5.1.3.1避免强行组装，组装后接头需经检验合格后放可施焊。5.1.3.2对口错边量符合要求：对口间隙依据焊接方法、接头形式选配。（1）对于手工电弧焊单面焊双面成形时间隙取所用焊条直径大小。（2）手工氩弧焊时，根据钝边大小间隙取0-2mm；（3）埋弧自动焊时，一般采用悬空焊，间隙一般不大于1mm。图纸、工艺文件对接头型式（坡口间隙、错边量、棱角度）-!有特殊要求的安规定进行。5.1.3.3定位采用卡具定位和直接组在坡口内点焊定位两类，并分在正面（先焊侧）和反面定位两种。一般采取反面点焊定位，并使用手工电弧焊焊接方法，所使用焊材应适用于母材，如焊接接头拘束度答时，推荐采用抗裂性能更好的焊条施焊。5.1.3.4定位焊缝间距要符合规定，定位尺寸。定位焊不得有裂纹，否则应清除重焊。如存在气孔、夹...
