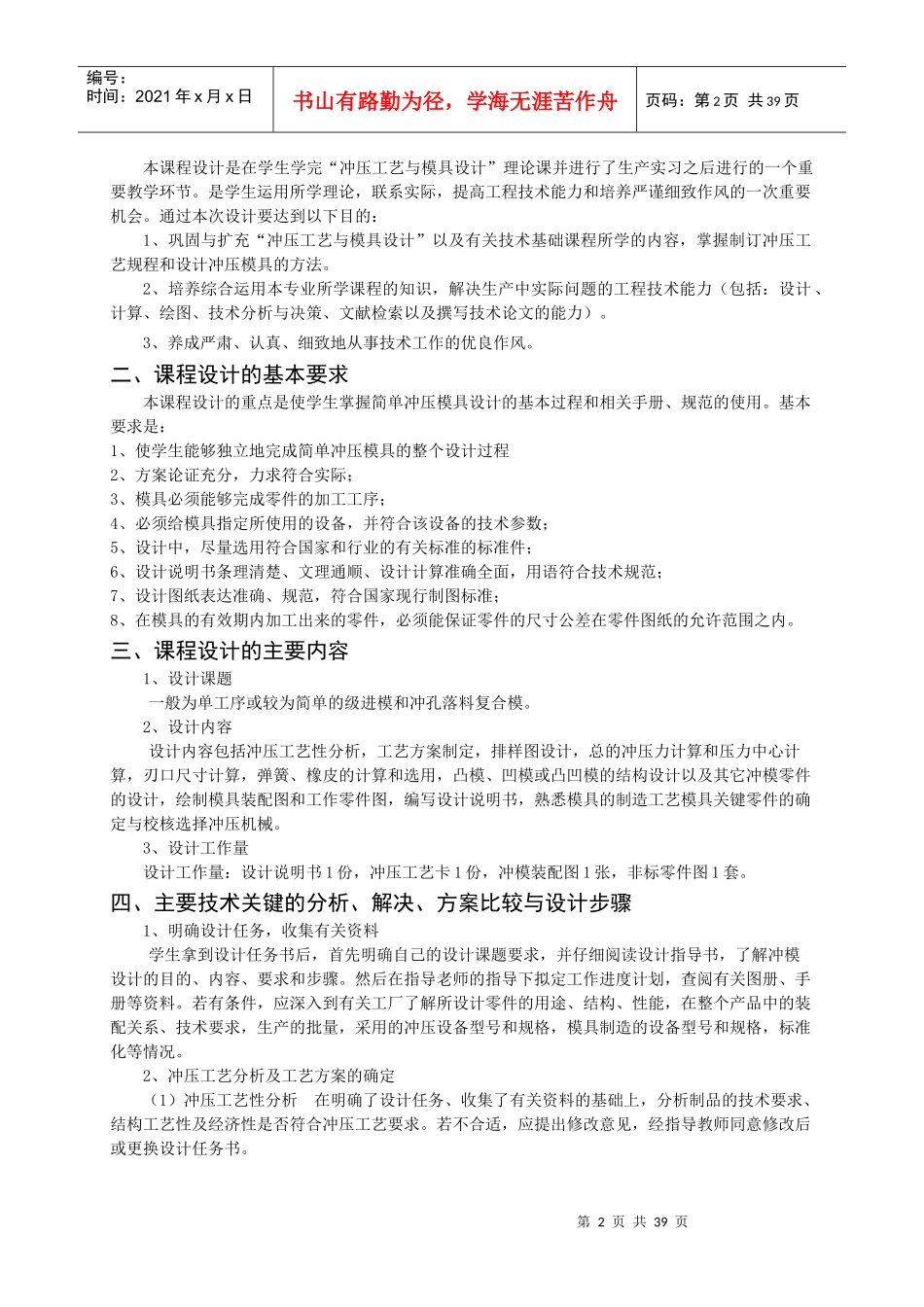

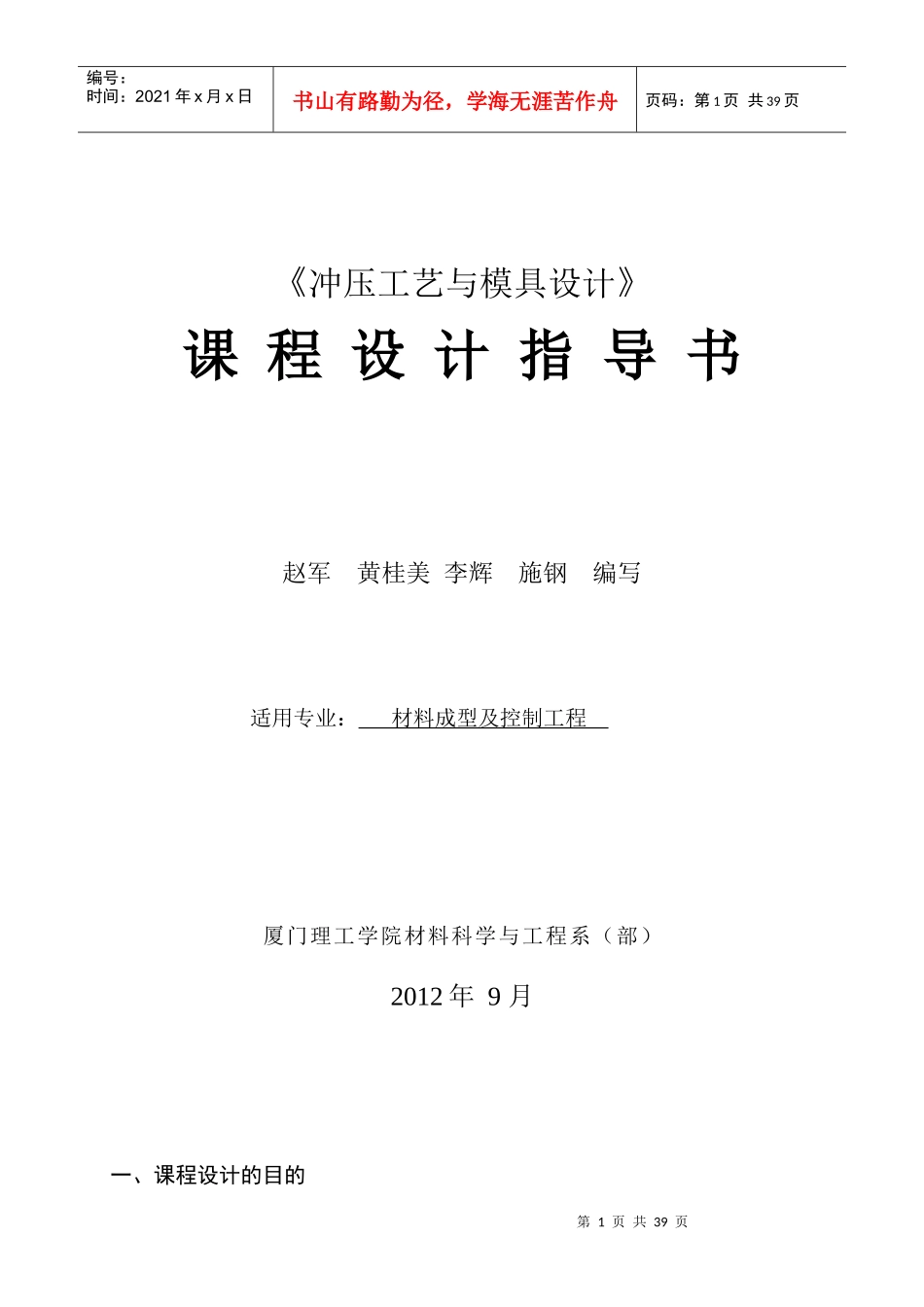

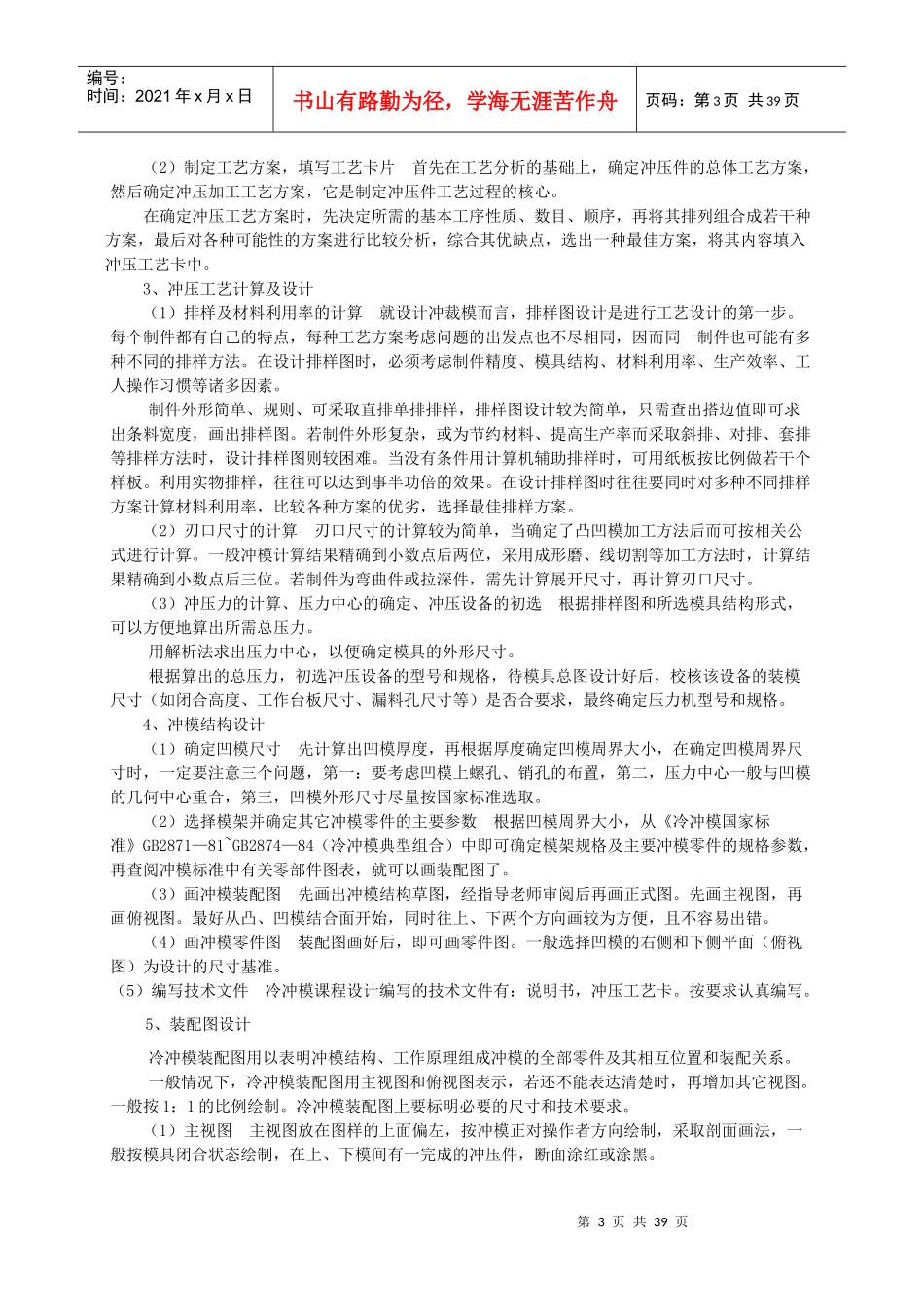

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页《冲压工艺与模具设计》课程设计指导书赵军黄桂美李辉施钢编写适用专业：材料成型及控制工程厦门理工学院材料科学与工程系（部）2012年9月一、课程设计的目的第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页本课程设计是在学生学完“冲压工艺与模具设计”理论课并进行了生产实习之后进行的一个重要教学环节。是学生运用所学理论，联系实际，提高工程技术能力和培养严谨细致作风的一次重要机会。通过本次设计要达到以下目的：1、巩固与扩充“冲压工艺与模具设计”以及有关技术基础课程所学的内容，掌握制订冲压工艺规程和设计冲压模具的方法。2、培养综合运用本专业所学课程的知识，解决生产中实际问题的工程技术能力（包括：设计、计算、绘图、技术分析与决策、文献检索以及撰写技术论文的能力）。3、养成严肃、认真、细致地从事技术工作的优良作风。二、课程设计的基本要求本课程设计的重点是使学生掌握简单冲压模具设计的基本过程和相关手册、规范的使用。基本要求是：1、使学生能够独立地完成简单冲压模具的整个设计过程2、方案论证充分，力求符合实际；3、模具必须能够完成零件的加工工序；4、必须给模具指定所使用的设备，并符合该设备的技术参数；5、设计中，尽量选用符合国家和行业的有关标准的标准件；6、设计说明书条理清楚、文理通顺、设计计算准确全面，用语符合技术规范；7、设计图纸表达准确、规范，符合国家现行制图标准；8、在模具的有效期内加工出来的零件，必须能保证零件的尺寸公差在零件图纸的允许范围之内。三、课程设计的主要内容1、设计课题一般为单工序或较为简单的级进模和冲孔落料复合模。2、设计内容设计内容包括冲压工艺性分析，工艺方案制定，排样图设计，总的冲压力计算和压力中心计算，刃口尺寸计算，弹簧、橡皮的计算和选用，凸模、凹模或凸凹模的结构设计以及其它冲模零件的设计，绘制模具装配图和工作零件图，编写设计说明书，熟悉模具的制造工艺模具关键零件的确定与校核选择冲压机械。3、设计工作量设计工作量：设计说明书1份，冲压工艺卡1份，冲模装配图1张，非标零件图1套。四、主要技术关键的分析、解决、方案比较与设计步骤1、明确设计任务，收集有关资料学生拿到设计任务书后，首先明确自己的设计课题要求，并仔细阅读设计指导书，了解冲模设计的目的、内容、要求和步骤。然后在指导老师的指导下拟定工作进度计划，查阅有关图册、手册等资料。若有条件，应深入到有关工厂了解所设计零件的用途、结构、性能，在整个产品中的装配关系、技术要求，生产的批量，采用的冲压设备型号和规格，模具制造的设备型号和规格，标准化等情况。2、冲压工艺分析及工艺方案的确定（1）冲压工艺性分析在明确了设计任务、收集了有关资料的基础上，分析制品的技术要求、结构工艺性及经济性是否符合冲压工艺要求。若不合适，应提出修改意见，经指导教师同意修改后或更换设计任务书。第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页（2）制定工艺方案，填写工艺卡片首先在工艺分析的基础上，确定冲压件的总体工艺方案，然后确定冲压加工工艺方案，它是制定冲压件工艺过程的核心。在确定冲压工艺方案时，先决定所需的基本工序性质、数目、顺序，再将其排列组合成若干种方案，最后对各种可能性的方案进行比较分析，综合其优缺点，选出一种最佳方案，将其内容填入冲压工艺卡中。3、冲压工艺计算及设计（1）排样及材料利用率的计算就设计冲裁模而言，排样图设计是进行工艺设计的第一步。每个制件都有自己的特点，每种工艺方案考虑问题的出发点也不尽相同，因而同一制件也可能有多种不同的排样方法。在设计排样图时，必须考虑制件精度、模具结构、材料利用率、生产效率、工人操作习惯等诸多因素。制件外形简单、规则、可采取直排单排排样，排样图设计较为简单，只需查出搭边值即可求出条料宽度，画出排样图。若制件外形复杂，或为节约材料、提高生产率而采取斜排、对排、套排...
