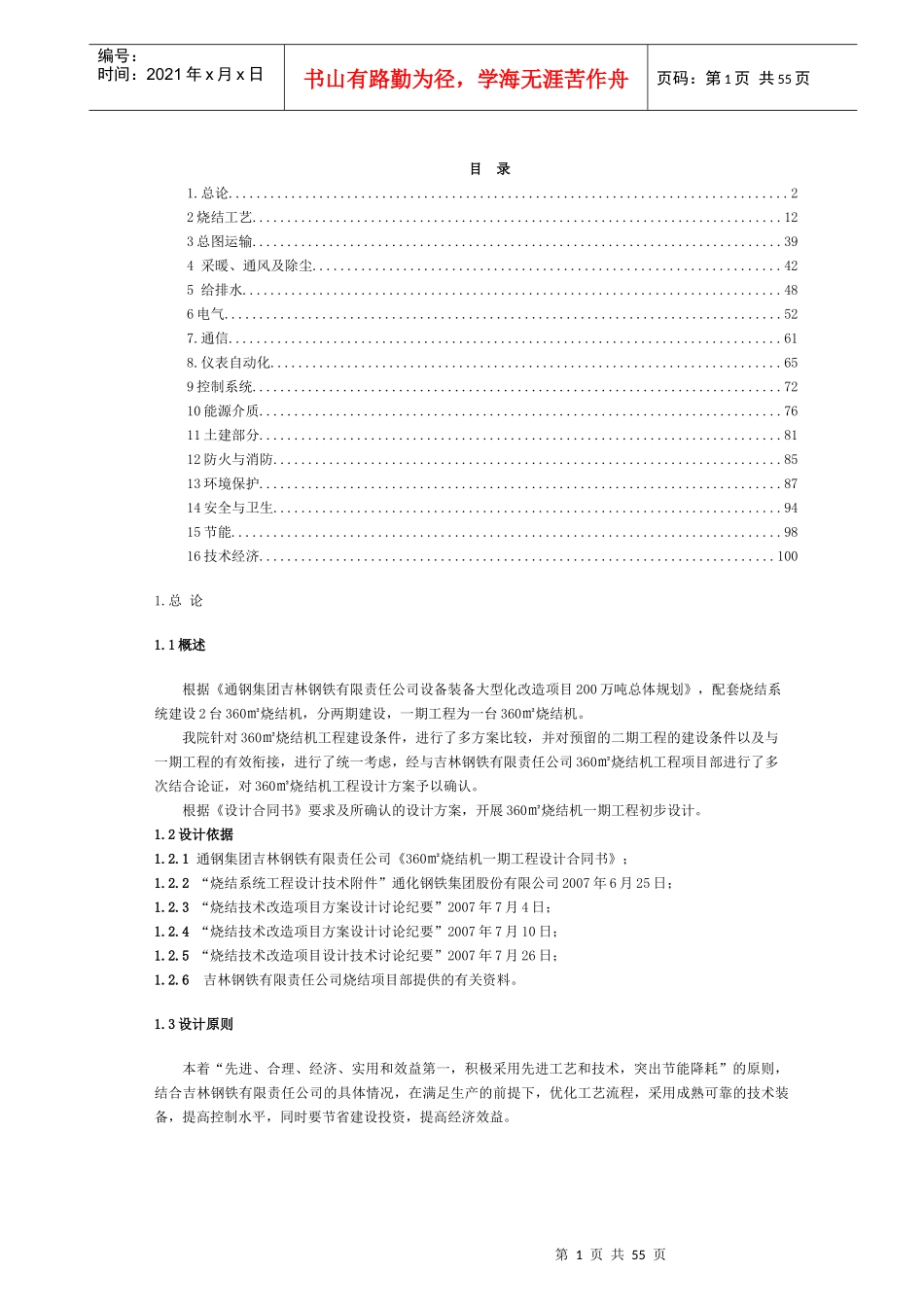

第1页共55页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共55页目录1.总论................................................................................22烧结工艺............................................................................123总图运输............................................................................394采暖、通风及除尘...................................................................425给排水.............................................................................486电气................................................................................527.通信...............................................................................618.仪表自动化.........................................................................659控制系统............................................................................7210能源介质...........................................................................7611土建部分...........................................................................8112防火与消防.........................................................................8513环境保护...........................................................................8714安全与卫生.........................................................................9415节能...............................................................................9816技术经济..........................................................................1001.总论1.1概述根据《通钢集团吉林钢铁有限责任公司设备装备大型化改造项目200万吨总体规划》,配套烧结系统建设2台360㎡烧结机,分两期建设,一期工程为一台360㎡烧结机。我院针对360㎡烧结机工程建设条件,进行了多方案比较,并对预留的二期工程的建设条件以及与一期工程的有效衔接,进行了统一考虑,经与吉林钢铁有限责任公司360㎡烧结机工程项目部进行了多次结合论证,对360㎡烧结机工程设计方案予以确认。根据《设计合同书》要求及所确认的设计方案,开展360㎡烧结机一期工程初步设计。1.2设计依据1.2.1通钢集团吉林钢铁有限责任公司《360㎡烧结机一期工程设计合同书》;1.2.2“烧结系统工程设计技术附件”通化钢铁集团股份有限公司2007年6月25日;1.2.3“烧结技术改造项目方案设计讨论纪要”2007年7月4日;1.2.4“烧结技术改造项目方案设计讨论纪要”2007年7月10日;1.2.5“烧结技术改造项目设计技术讨论纪要”2007年7月26日;1.2.6吉林钢铁有限责任公司烧结项目部提供的有关资料。1.3设计原则本着“先进、合理、经济、实用和效益第一,积极采用先进工艺和技术,突出节能降耗”的原则,结合吉林钢铁有限责任公司的具体情况,在满足生产的前提下,优化工艺流程,采用成熟可靠的技术装备,提高控制水平,同时要节省建设投资,提高经济效益。第2页共55页第1页共55页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共55页1.3.1采用成熟可靠的工艺流程和设备,技术装备水平达到国内先进水平;1.3.2控制水平要求先进、可靠、实用。确保稳定高产,确保产品质量;1.3.3一、二期工程要求有效合理衔接;1.3.4贯彻执行国家有关环保、工业卫生、安全、消防、节约能源等有关规范和规定,采取有效措施,防止和减少粉尘、噪声等对环境的污染。除尘灰及余热回收利用,无生产污水外排。1.4设计范围1.4.1设计范围从各种原料进厂至成品输出的工艺、总图运输、采暖、通风、除尘、给排水、电气、仪表自动化、通信、土建、供热、煤气、压气及消防、环保、安全、小型维修等相关专业工厂设计,按要求行政、生活福利设施由公司统一考虑。1.4.2接点1)贮存在原料场的铁精矿、高炉返矿、熔剂等经设在原料厂的汽车受矿槽由胶带机运入;固体燃料由汽车运入;2)成品烧结矿输送至铁区NO.5转运站,运...
