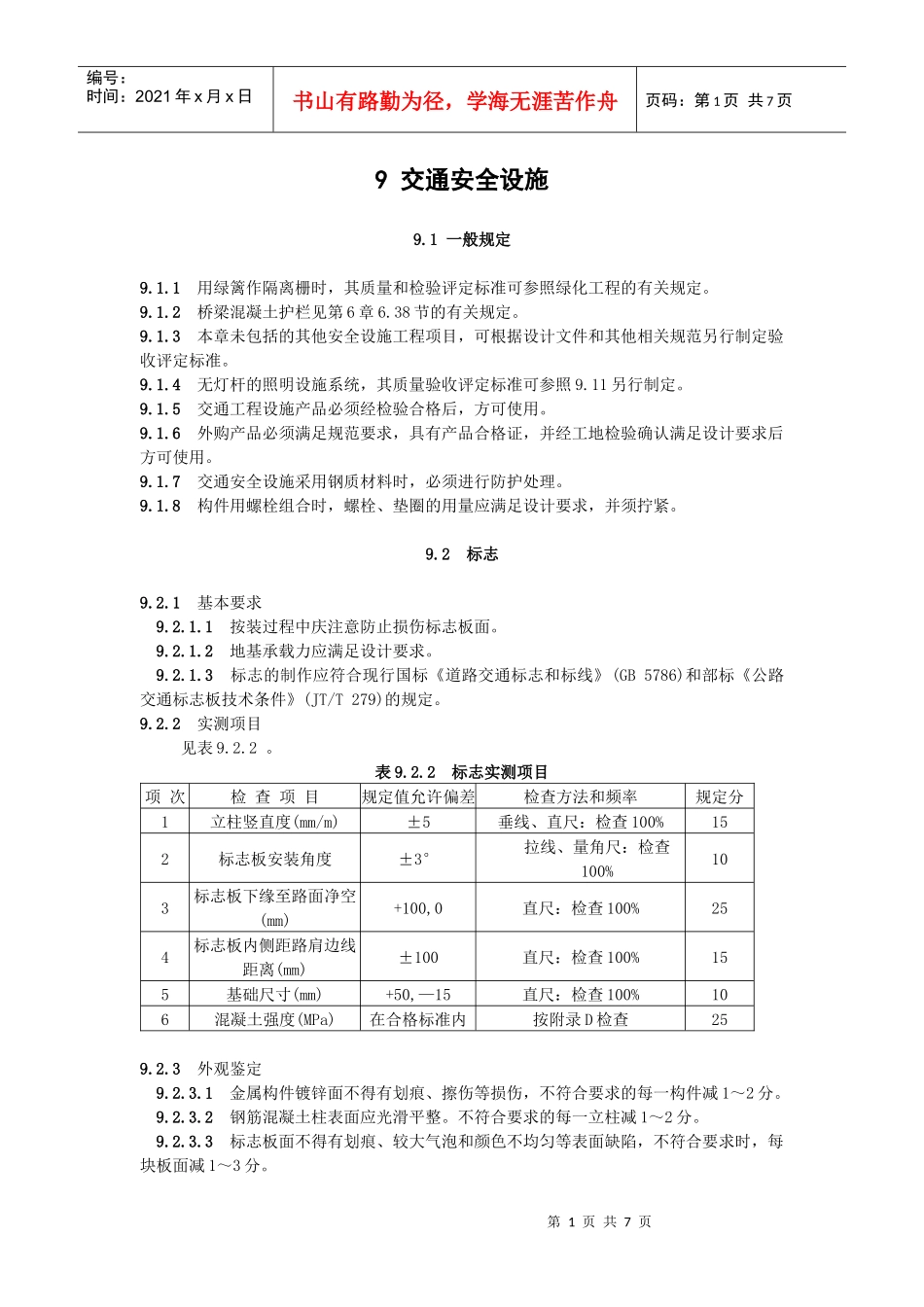

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页9交通安全设施9.1一般规定9.1.1用绿篱作隔离栅时，其质量和检验评定标准可参照绿化工程的有关规定。9.1.2桥梁混凝土护栏见第6章6.38节的有关规定。9.1.3本章未包括的其他安全设施工程项目，可根据设计文件和其他相关规范另行制定验收评定标准。9.1.4无灯杆的照明设施系统，其质量验收评定标准可参照9.11另行制定。9.1.5交通工程设施产品必须经检验合格后，方可使用。9.1.6外购产品必须满足规范要求，具有产品合格证，并经工地检验确认满足设计要求后方可使用。9.1.7交通安全设施采用钢质材料时，必须进行防护处理。9.1.8构件用螺栓组合时，螺栓、垫圈的用量应满足设计要求，并须拧紧。9.2标志9.2.1基本要求9.2.1.1按装过程中庆注意防止损伤标志板面。9.2.1.2地基承载力应满足设计要求。9.2.1.3标志的制作应符合现行国标《道路交通标志和标线》(GB5786)和部标《公路交通标志板技术条件》(JT/T279)的规定。9.2.2实测项目见表9.2.2。表9.2.2标志实测项目项次检查项目规定值允许偏差检查方法和频率规定分1立柱竖直度(mm/m)±5垂线、直尺：检查100%152标志板安装角度±3°拉线、量角尺：检查100%103标志板下缘至路面净空(mm)+100,0直尺：检查100%254标志板内侧距路肩边线距离(mm)±100直尺：检查100%155基础尺寸(mm)+50,—15直尺：检查100%106混凝土强度(MPa)在合格标准内按附录D检查259.2.3外观鉴定9.2.3.1金属构件镀锌面不得有划痕、擦伤等损伤，不符合要求的每一构件减1～2分。9.2.3.2钢筋混凝土柱表面应光滑平整。不符合要求的每一立柱减1～2分。9.2.3.3标志板面不得有划痕、较大气泡和颜色不均匀等表面缺陷，不符合要求时，每块板面减1～3分。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页9.3标线9.3.1基本要求9.3.1.1标线材料应符合部标《路面标线涂料》(JT/T280)的规定。9.3.1.2标线喷涂或安装前应先清洁路面，不得有起灰现象。9.3.1.3标线的颜色及形状应符合现行国标《道路交通标志和标线》(GB5768)的规定和设计要求。9.3.2实测项目见表9.3.2。表9.3.2标线实测项目项次检查项目规定值允许偏差检查方法和频率规定分1厚度(mm)溶剂常温涂料0.3～0.4按材料用量计算或抽检10%30溶剂加热涂料0.3～0.5热熔型涂料设计值±0.252标线宽度(mm)±5直尺：抽检10%203标线长度(mm)±50直尺：抽检10%154纵向间距(mm)±50直尺：抽检10%155横向偏位(mm)±50直尺：抽检10%209.3.3外观鉴定9.3.3.1标线以外的道路被标线材料污染应及时清理。每处污染面积不超过10cm2，不符合要求时每处减1～2分。9.3.3.2喷涂后的标线边缘无明显毛边。毛边长度超过评价单位长度的1%时，每处减2分。9.3.3.3标线应顺直平滑。不符合要求时每处减1～2分。9.3.3.4反光标线玻璃珠不均匀或标线厚度不均匀时，每处减1～2分。9.4视线诱导标9.4.1基本要求9.4.1.1反射器的光学性能在入射角0°～20°范围内应保持稳定，安装角度须正确，颜色与设计相符，反光材料表面无缺损或断裂现象。9.4.1.2视线诱导标的图形、符号及材质、几何尺寸应符合设计要求，板面应平整，超过±3mm/m者不得使用。9.4.1.3立柱式视线诱导标的基础混凝土强度、几何尺寸应不小于设计要求。9.4.1.4安装前应检验发射器、板材、型材、管材的产品质量合格证，不全格者不得使用。9.4.1.5视线诱导标的粘贴剂品种、粘贴厚度及其工艺应符合设计要求。9.4.2实测项目见表9.4.2。表9.4.2视线诱导标实测项目第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页项次检查项目规定值允许偏差检查方法和频率规定分1反射器中心高度(mm)±35直尺：抽检10%302反射器中距(mm)±100卷尺：抽检10%203反射器安装角度(°)±3拉线、量角器：抽检10%304反射器横向偏位(mm)±20直尺：抽检10%209.4.3外观鉴定9.4.3.1立柱损边、掉角、缺损长度不超过5cm。不符合要求时每处减2分。9.4.3.2防腐层不得有气泡、擦伤、划痕等表面缺陷。不符合要求时每处减1～2分。9.4.3.3立柱式视线诱导标的垂直度不超过±8mm/m。不...
