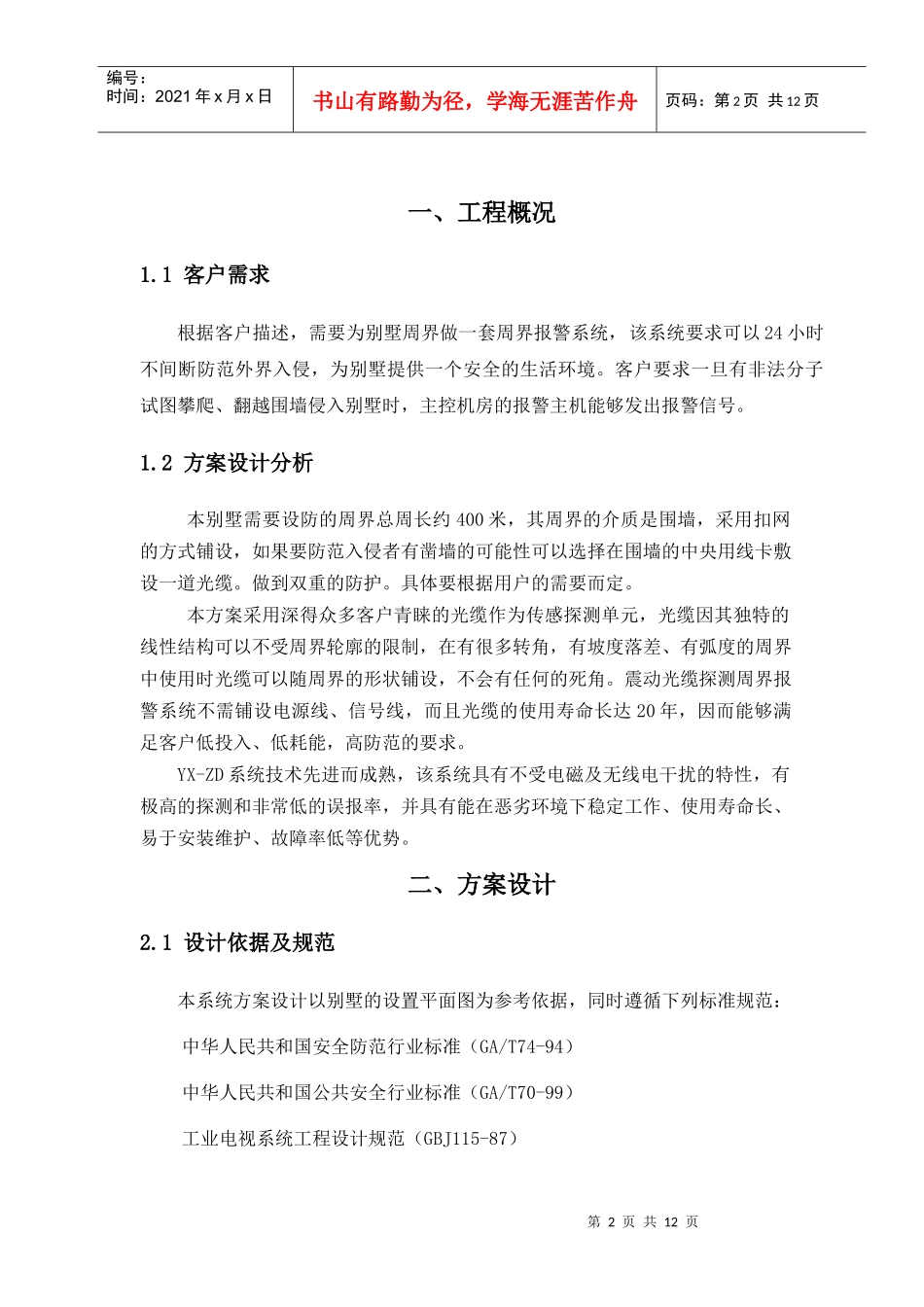

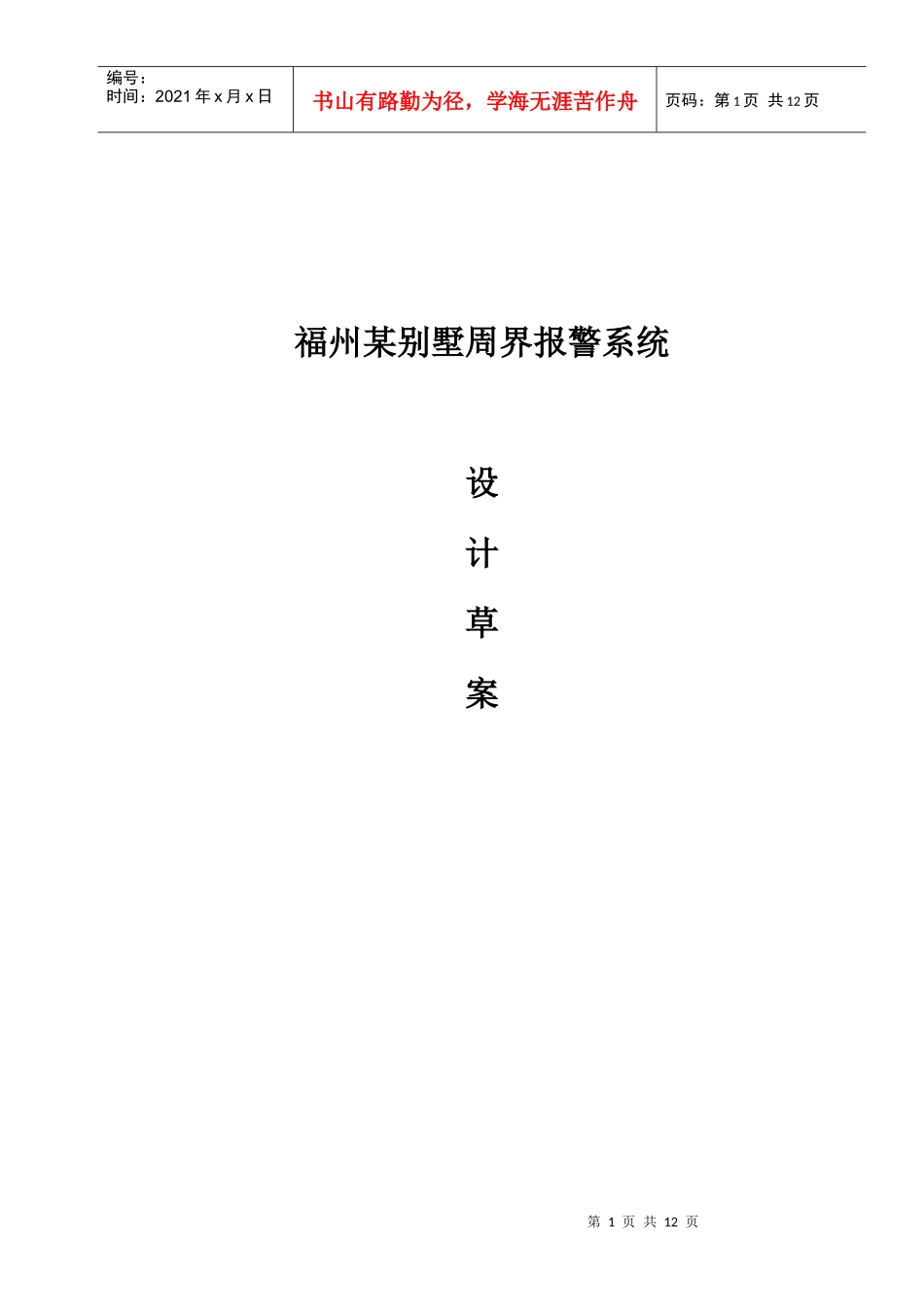

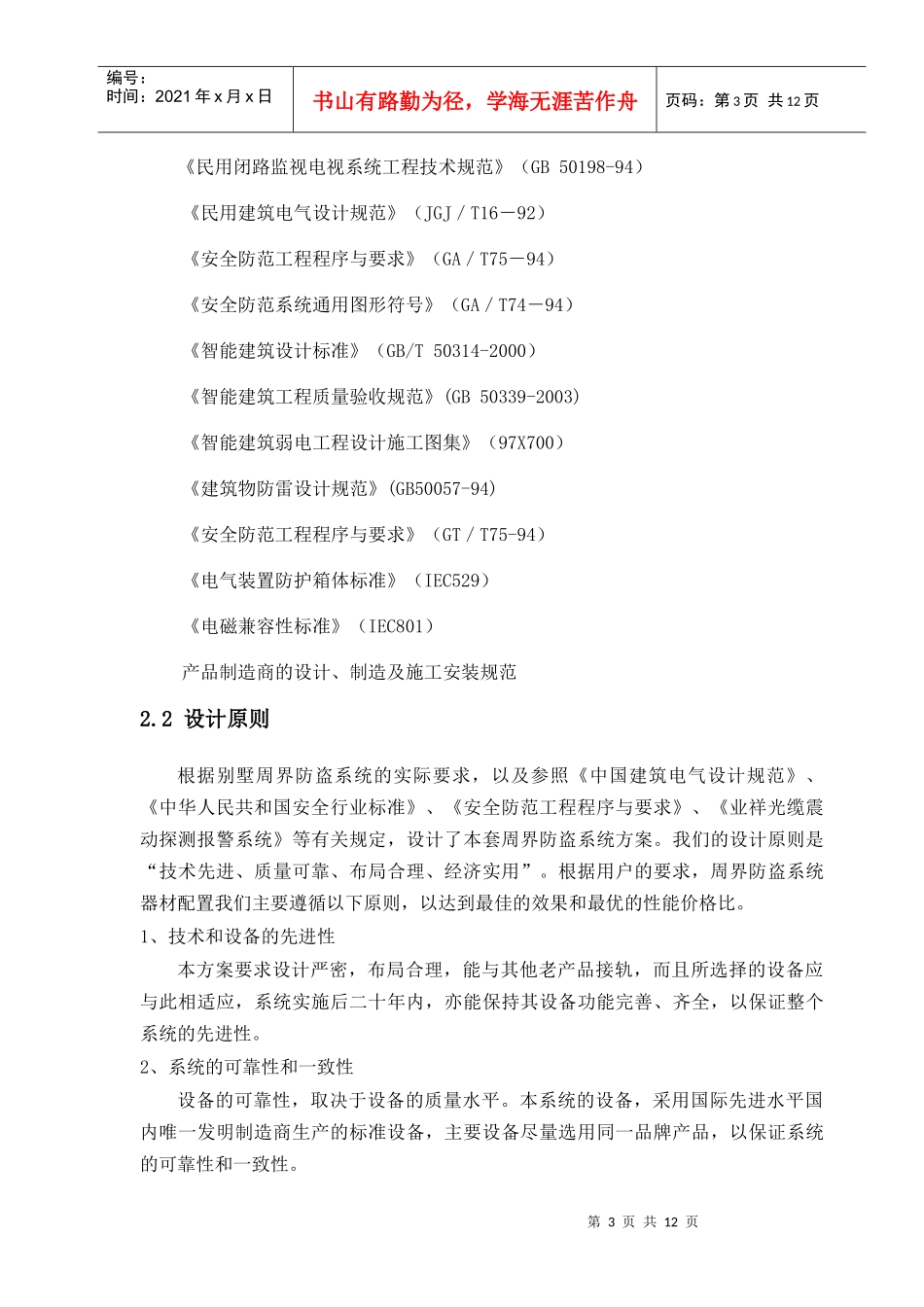

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页福州某别墅周界报警系统设计草案第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页一、工程概况1.1客户需求根据客户描述，需要为别墅周界做一套周界报警系统，该系统要求可以24小时不间断防范外界入侵，为别墅提供一个安全的生活环境。客户要求一旦有非法分子试图攀爬、翻越围墙侵入别墅时，主控机房的报警主机能够发出报警信号。1.2方案设计分析本别墅需要设防的周界总周长约400米，其周界的介质是围墙，采用扣网的方式铺设，如果要防范入侵者有凿墙的可能性可以选择在围墙的中央用线卡敷设一道光缆。做到双重的防护。具体要根据用户的需要而定。本方案采用深得众多客户青睐的光缆作为传感探测单元，光缆因其独特的线性结构可以不受周界轮廓的限制，在有很多转角，有坡度落差、有弧度的周界中使用时光缆可以随周界的形状铺设，不会有任何的死角。震动光缆探测周界报警系统不需铺设电源线、信号线，而且光缆的使用寿命长达20年，因而能够满足客户低投入、低耗能，高防范的要求。YX-ZD系统技术先进而成熟，该系统具有不受电磁及无线电干扰的特性，有极高的探测和非常低的误报率，并具有能在恶劣环境下稳定工作、使用寿命长、易于安装维护、故障率低等优势。二、方案设计2.1设计依据及规范本系统方案设计以别墅的设置平面图为参考依据，同时遵循下列标准规范：中华人民共和国安全防范行业标准（GA/T74-94）中华人民共和国公共安全行业标准（GA/T70-99）工业电视系统工程设计规范（GBJ115-87）第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页《民用闭路监视电视系统工程技术规范》（GB50198-94）《民用建筑电气设计规范》（JGJ／T16－92）《安全防范工程程序与要求》（GA／T75－94）《安全防范系统通用图形符号》（GA／T74－94）《智能建筑设计标准》（GB/T50314-2000）《智能建筑工程质量验收规范》(GB50339-2003)《智能建筑弱电工程设计施工图集》（97X700）《建筑物防雷设计规范》(GB50057-94)《安全防范工程程序与要求》（GT／T75-94）《电气装置防护箱体标准》（IEC529）《电磁兼容性标准》（IEC801）产品制造商的设计、制造及施工安装规范2.2设计原则根据别墅周界防盗系统的实际要求，以及参照《中国建筑电气设计规范》、《中华人民共和国安全行业标准》、《安全防范工程程序与要求》、《业祥光缆震动探测报警系统》等有关规定，设计了本套周界防盗系统方案。我们的设计原则是“技术先进、质量可靠、布局合理、经济实用”。根据用户的要求，周界防盗系统器材配置我们主要遵循以下原则，以达到最佳的效果和最优的性能价格比。1、技术和设备的先进性本方案要求设计严密，布局合理，能与其他老产品接轨，而且所选择的设备应与此相适应，系统实施后二十年内，亦能保持其设备功能完善、齐全，以保证整个系统的先进性。2、系统的可靠性和一致性设备的可靠性，取决于设备的质量水平。本系统的设备，采用国际先进水平国内唯一发明制造商生产的标准设备，主要设备尽量选用同一品牌产品，以保证系统的可靠性和一致性。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页3、系统的扩展性整个系统应具有扩展功能。随着技术的进步、经济的发展和管理要求的提高，原来建立的系统，从容量和功能上经过若干年后，往往都不能满足发展的需要，扩展系统规模几乎是必须的。因此，本方案在设计中充分考虑了系统的余量以及可扩展性。4、操作简便且易于掌握本系统的设计，为操作人员与设备之间提供了友好的界面，使操作者无论对系统的设置还是日常的管理，通过键盘鼠标进行简单的操作即可完成。即使对没有接触过此类设备的操作者，只需稍加培训，即能熟练掌握操作。2.3具体方案设计本方案充分考虑别墅的使用需求和周界环境，并结合当今的技术现状，按照高可靠性、先进性及适用性的原则进行设计。周界报警系统的设计方案本周界总长约400米，据实际需要划分为4个防区...
