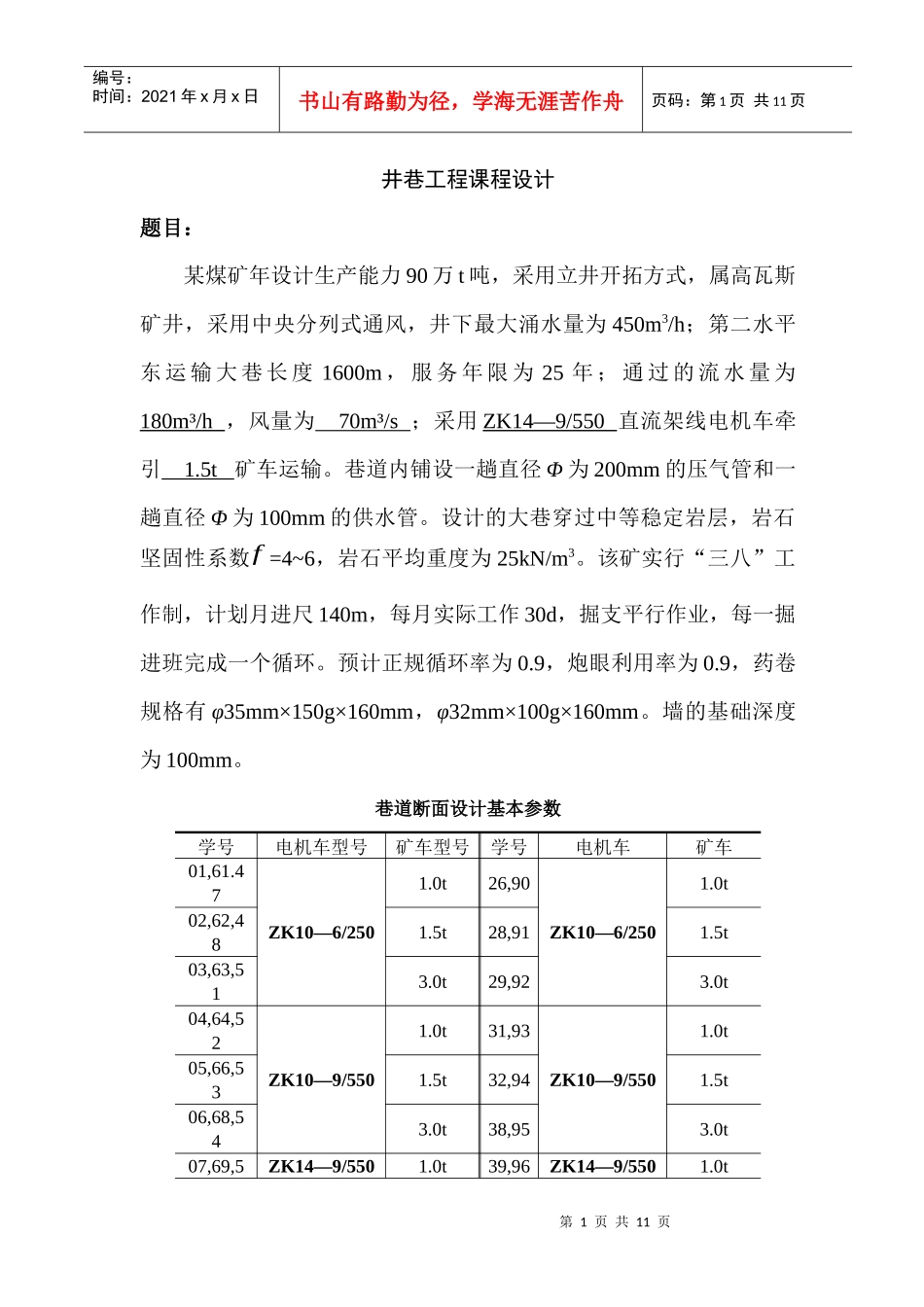

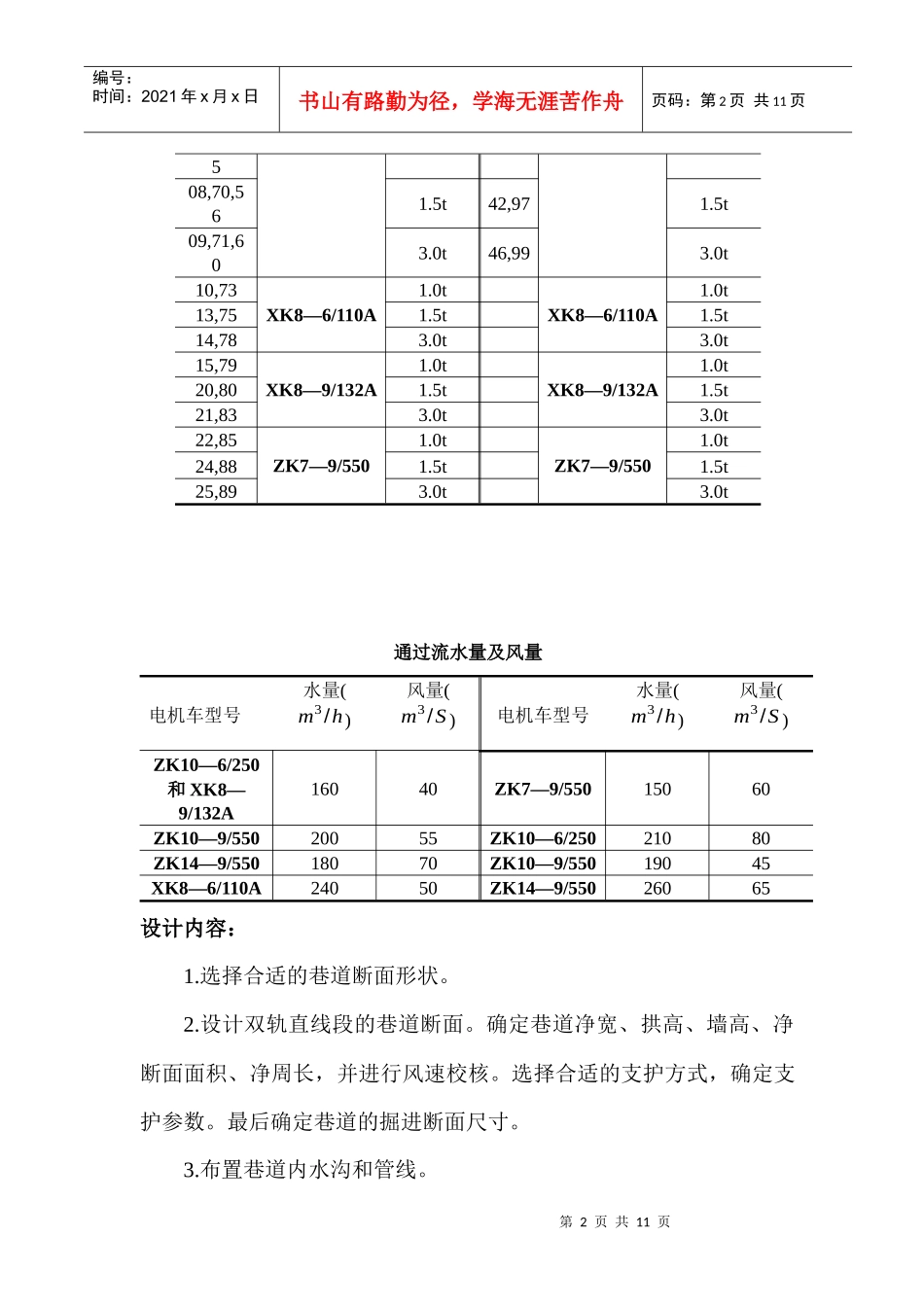

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页井巷工程课程设计题目：某煤矿年设计生产能力90万t吨，采用立井开拓方式，属高瓦斯矿井，采用中央分列式通风，井下最大涌水量为450m3/h；第二水平东运输大巷长度1600m，服务年限为25年；通过的流水量为180m³/h，风量为70m³/s；采用ZK14—9/550直流架线电机车牵引1.5t矿车运输。巷道内铺设一趟直径Φ为200mm的压气管和一趟直径Φ为100mm的供水管。设计的大巷穿过中等稳定岩层，岩石坚固性系数f=4~6，岩石平均重度为25kN/m3。该矿实行“三八”工作制，计划月进尺140m，每月实际工作30d，掘支平行作业，每一掘进班完成一个循环。预计正规循环率为0.9，炮眼利用率为0.9，药卷规格有φ35mm×150g×160mm，φ32mm×100g×160mm。墙的基础深度为100mm。巷道断面设计基本参数学号电机车型号矿车型号学号电机车矿车01,61.47ZK10—6/2501.0t26,90ZK10—6/2501.0t02,62,481.5t28,911.5t03,63,513.0t29,923.0t04,64,52ZK10—9/5501.0t31,93ZK10—9/5501.0t05,66,531.5t32,941.5t06,68,543.0t38,953.0t07,69,5ZK14—9/5501.0t39,96ZK14—9/5501.0t第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页508,70,561.5t42,971.5t09,71,603.0t46,993.0t10,73XK8—6/110A1.0tXK8—6/110A1.0t13,751.5t1.5t14,783.0t3.0t15,79XK8—9/132A1.0tXK8—9/132A1.0t20,801.5t1.5t21,833.0t3.0t22,85ZK7—9/5501.0tZK7—9/5501.0t24,881.5t1.5t25,893.0t3.0t通过流水量及风量电机车型号水量(m3/h)风量(m3/S)电机车型号水量(m3/h)风量(m3/S)ZK10—6/250和XK8—9/132A16040ZK7—9/55015060ZK10—9/55020055ZK10—6/25021080ZK14—9/55018070ZK10—9/55019045XK8—6/110A24050ZK14—9/55026065设计内容：1.选择合适的巷道断面形状。2.设计双轨直线段的巷道断面。确定巷道净宽、拱高、墙高、净断面面积、净周长，并进行风速校核。选择合适的支护方式，确定支护参数。最后确定巷道的掘进断面尺寸。3.布置巷道内水沟和管线。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页4.计算巷道掘进工程量和材料消耗量。5.绘制巷道断面施工图，编制巷道特征表和每米巷道掘进工程量和材料消耗表。设计要求：1.在规定的时间内认真、独立地完成计算、绘图、编写说明书等全部工作。作到分析论证清楚、论据确凿，并积极采用切实可行的先进技术，力争使设计成果达到较高水平。2.要通过计算确定的，必须有必要的计算步骤和过程。要参照有关规范和经验确定的，请说明确定理由。设计参照依据：《煤矿安全规程》、《煤矿井巷工程质量验收规范》、《煤矿巷道断面和交岔点设计规范》、《煤矿矿井采矿设计手册》、《井巷工程》东兆星等．3.说明书用手写或打印，要求字迹工整，内容完整，表格要用统一编号和表头。图纸绘制用CAD，绘图比例用1：50，打印输出比例为1：1，纸型为A4。图纸格式要求按示例一，示例二；线型、线宽及图例，参照采矿设计手册采矿制图部分要求。4.设计成果包括：说明书及有关图纸（巷道断面施工图）。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页虚线为纸张大小，中间实线为图框大小，单位为：mm一、选择合适的巷道断面形状河南工程学院安全工程系井巷工程课程设计图名设计比例日期纸张大小第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页某煤矿年设计生产能力在90万吨的第二水平东运输大巷，服务年限一般在15年以上，采用900mm轨距双轨运输的大巷，穿过稳定的岩层，故选用螺纹钢树脂锚杆和喷射混凝土支护，圆形拱形断面。二、设计双轨直线段的巷道断面（一）确定巷道净宽度B查阅《井巷工程》p73表6-3可知ZK14-9/550架线式电机车宽A1=1335mm、高h=1600mm，1.5t固定式矿车宽1050mm、高1150mm。根据《煤矿安全规程》，取巷道人行道宽c=850mm、非人行道一侧宽a=400mm。有查表6-4知双轨中线距b=1600mm，则两电机车之间距离为：t=b...
