《机械设计CAD设计》课程设计VIP专享VIP免费

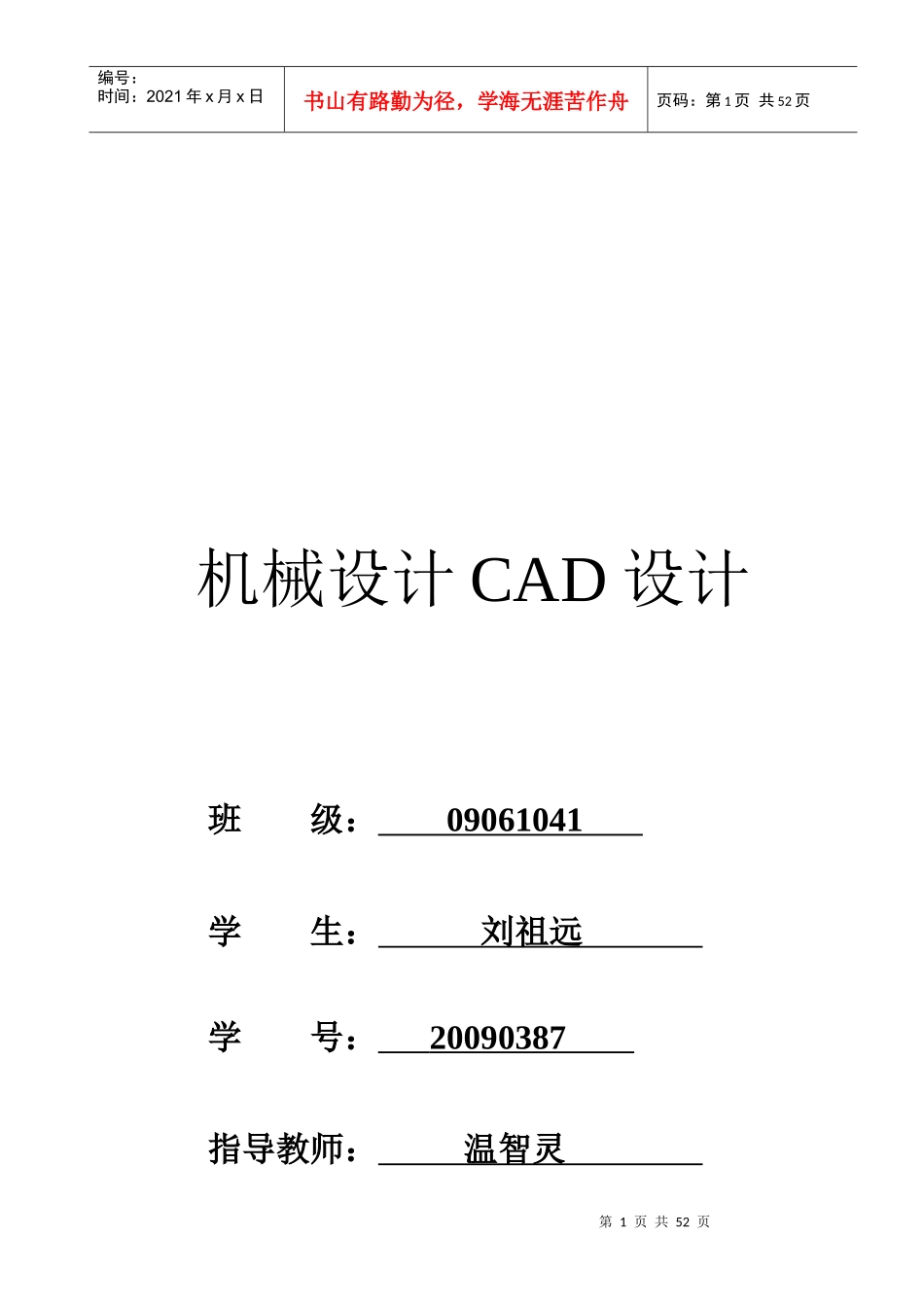

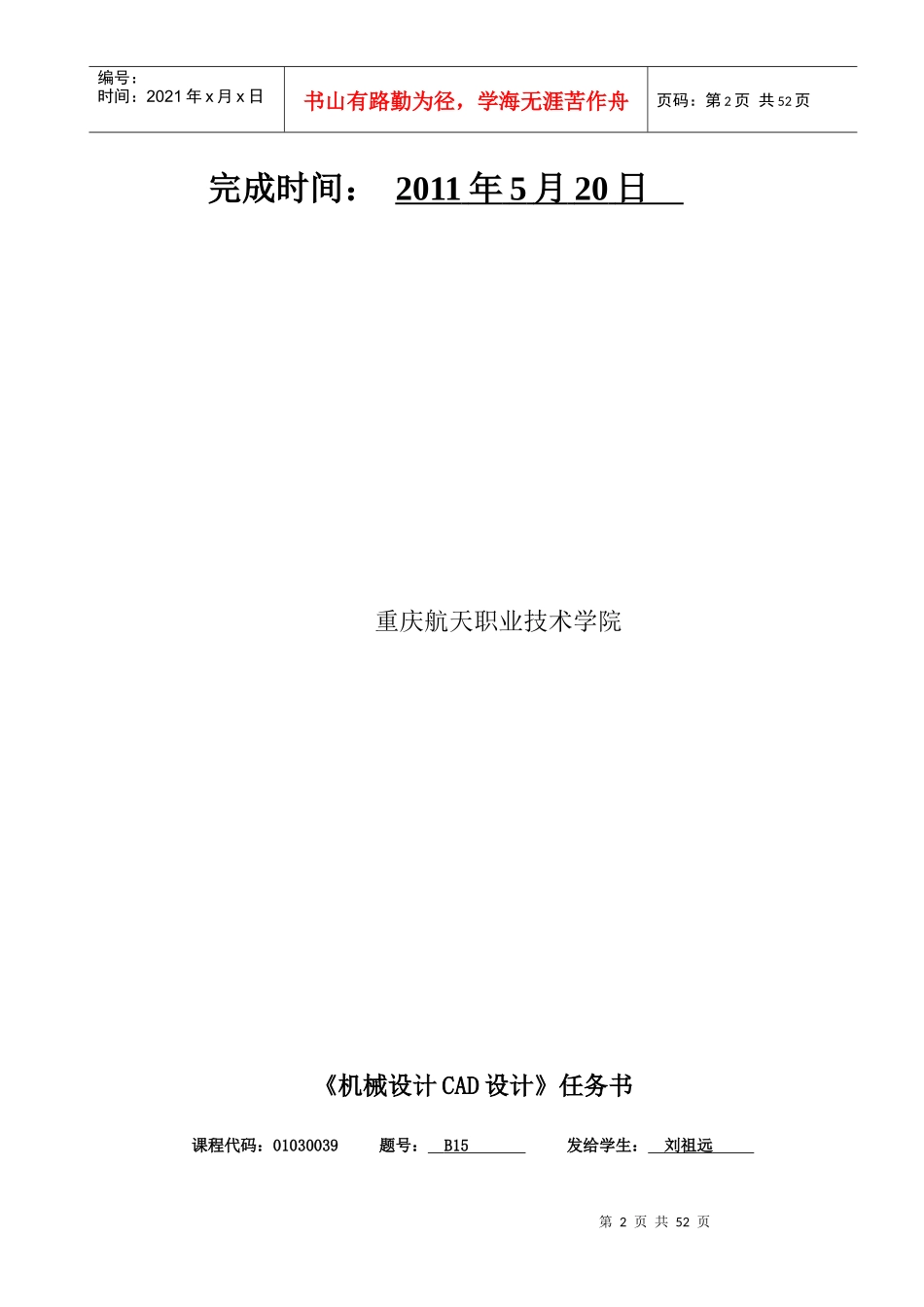

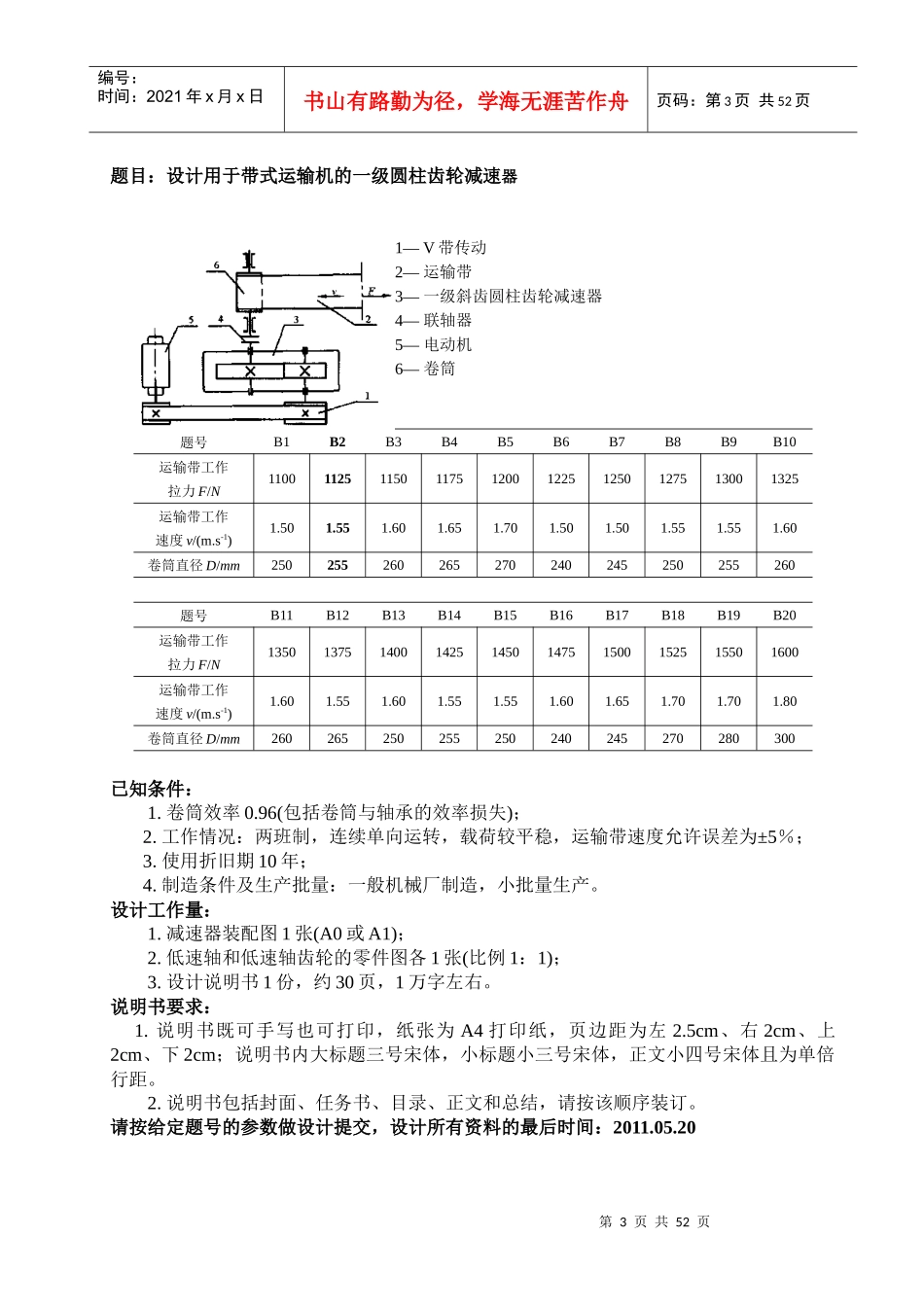

第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页机械设计CAD设计班级：09061041学生：刘祖远学号：20090387指导教师：温智灵第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页完成时间：2011年5月20日重庆航天职业技术学院《机械设计CAD设计》任务书课程代码：01030039题号：B15发给学生：刘祖远第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页题目：设计用于带式运输机的一级圆柱齿轮减速器1—V带传动2—运输带3—一级斜齿圆柱齿轮减速器4—联轴器5—电动机6—卷筒题号B1B2B3B4B5B6B7B8B9B10运输带工作拉力F/N1100112511501175120012251250127513001325运输带工作速度v/(m.s-1)1.501.551.601.651.701.501.501.551.551.60卷筒直径D/mm250255260265270240245250255260题号B11B12B13B14B15B16B17B18B19B20运输带工作拉力F/N1350137514001425145014751500152515501600运输带工作速度v/(m.s-1)1.601.551.601.551.551.601.651.701.701.80卷筒直径D/mm260265250255250240245270280300已知条件：1.卷筒效率0.96(包括卷筒与轴承的效率损失)；2.工作情况：两班制，连续单向运转，载荷较平稳，运输带速度允许误差为±5％；3.使用折旧期10年；4.制造条件及生产批量：一般机械厂制造，小批量生产。设计工作量：1.减速器装配图1张(A0或A1)；2.低速轴和低速轴齿轮的零件图各1张(比例1：1)；3.设计说明书1份，约30页，1万字左右。说明书要求：1.说明书既可手写也可打印，纸张为A4打印纸，页边距为左2.5cm、右2cm、上2cm、下2cm；说明书内大标题三号宋体，小标题小三号宋体，正文小四号宋体且为单倍行距。2.说明书包括封面、任务书、目录、正文和总结，请按该顺序装订。请按给定题号的参数做设计提交，设计所有资料的最后时间：2011.05.20第4页共52页第3页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共52页目录第一章总论……………………………………………………1一．课程设计的目的…………………………………………1二．课程设计的内容和任务…………………………………1三．课程设计的步骤…………………………………………1四．课程设计的有关注意事项………………………………2第二章传动装置的总体设计……………………………........3一．分析和拟定传动方案……………………………………3二．选择电动机型号…………………………………………4三．计算总传动比和合理分配传动比………………………6四．计算传动装置的运动和动力参数………………………6第三章传动零件的设计………………………………………7一．选择联轴器的类型和型号………………………………7二．设计减速器外传动零件…………………………………7三．设计减速器内传动零件…………………………………8第四章减速器箱体的设计……………………………………23第五章润滑方式和密封类型的选择…………………………24个人总结………………………………………………………..26第5页共52页第4页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共52页计算及说明结果第6页共52页第5页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共52页第一章总论一、机械设计课程设计的目的机械设计课程设计是机械设计课程培养学生设计能力的一个重要教学环节。其目的是：1.综合运用机械设计课程及其他有关已修课程的理论和生产实际知识进行机械设计训练，从而使这些知识得到进一步巩固，加深和扩展。2.学习和掌握通用机械零部件，机械传动及一般机械设计的基本方法和步骤，培养学生工程设计能力和分析问题，解决问题的能力。3.提高学生在计算，制图，运用设计资料，进行经验估算，考虑技术决策等机械设计方面的基本技能以及机械CAD技术。二、机械设计课程设计的内容机械设计课程设计是学生第一次进行较为全面的机械设计训练，其性质、内容以及培养学生设计能力的过程均不能与专业课程设计或工厂的产品设计相...
