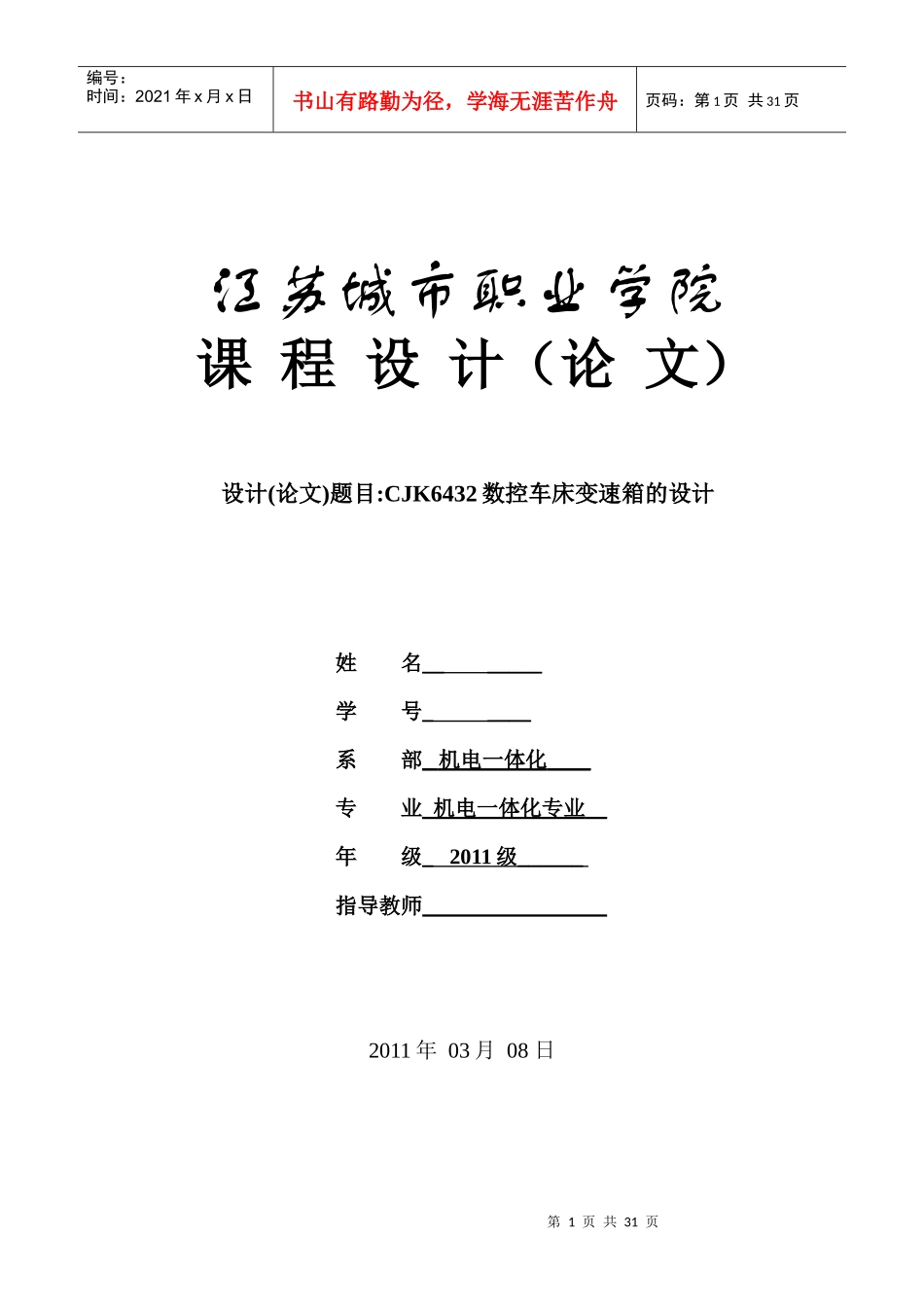

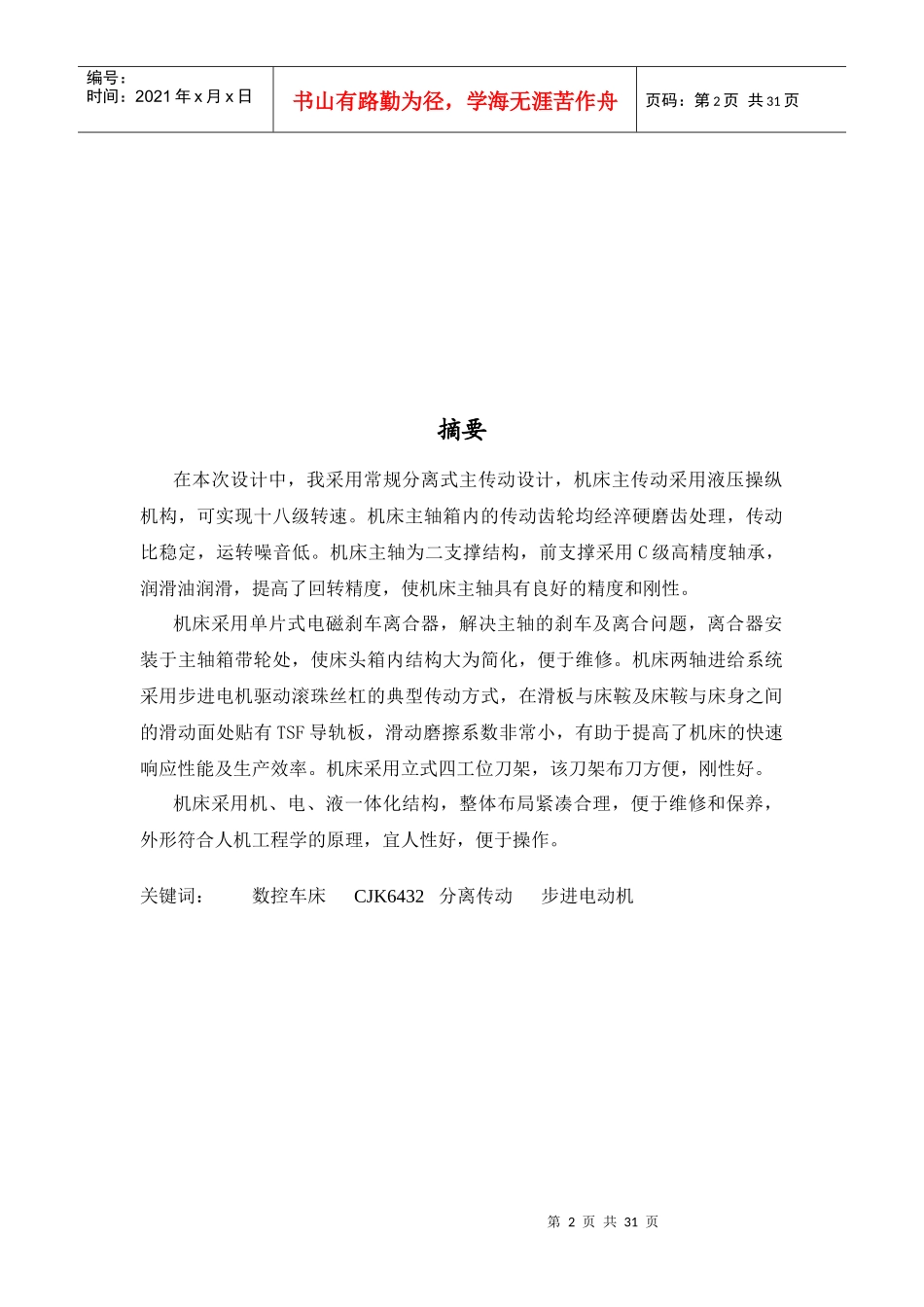

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页江苏城市职业学院课程设计（论文）设计(论文)题目:CJK6432数控车床变速箱的设计姓名_______学号_____系部_机电一体化____专业机电一体化专业__年级_2011级______指导教师2011年03月08日第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页摘要在本次设计中，我采用常规分离式主传动设计，机床主传动采用液压操纵机构，可实现十八级转速。机床主轴箱内的传动齿轮均经淬硬磨齿处理，传动比稳定，运转噪音低。机床主轴为二支撑结构，前支撑采用C级高精度轴承，润滑油润滑，提高了回转精度，使机床主轴具有良好的精度和刚性。机床采用单片式电磁刹车离合器，解决主轴的刹车及离合问题，离合器安装于主轴箱带轮处，使床头箱内结构大为简化，便于维修。机床两轴进给系统采用步进电机驱动滚珠丝杠的典型传动方式，在滑板与床鞍及床鞍与床身之间的滑动面处贴有TSF导轨板，滑动磨擦系数非常小，有助于提高了机床的快速响应性能及生产效率。机床采用立式四工位刀架，该刀架布刀方便，刚性好。机床采用机、电、液一体化结构，整体布局紧凑合理，便于维修和保养，外形符合人机工程学的原理，宜人性好，便于操作。关键词：数控车床CJK6432分离传动步进电动机第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页目录第一章总体方案设计.....................................................................51.1主传动的组成部分1.2机床主要部件及其运动方式的选定1.3安全保护1.4机床的主要技术参数第二章机床主传动设计…………………………….……………..72.1运动参数2.2电动机的选择2.3齿轮传动的设计计算2.4轴的设计计算第三章进给系统的设计计算…………………………………….143.1纵向进给系统的设计计算3.2横向进给系统的设计计算第四章数控系统设计……………………………………………234.1数字控制系统框图4.2数控系统的硬件特点4.3控制系统图及芯片的选择第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页4.4键盘及键盘接口设计结束语…………………………………………………….………..26致谢................................................27参考文献第一章总体方案设计机床工业是机器制造业的重要部门，肩负着为农业、工业、科学技术和国防现代化提供技术装备的任务，是使现代化工业生产具有高生产率和先进的技术经济指标的保证。设计机床的目标就是选用技术先进。经济效果显著的最佳可行方案，以获得高的经济效益和社会效益。1.1主传动的组成部分主传动由动力源、变速装置及执行元件（如主轴、刀架、工作台等）部分组成。主传动系统属于外联系传动链。1.2机床主要部件及其运动方式的选定主运动的实现根据设计要求，本设计采用分离式主传动系统，包括变速箱、主轴箱两部分。其中，变速箱与电动机至于机座内，主轴箱与变速箱采用带传动连接。所有的变速都采用液压操作。进给运动的实现本次所设计的机床进给运动均由单片机进行数字控制，因此在X、Y方向上，进给运动均采用滚珠丝杠螺母副，其动力由步进电机通过齿轮传递。齿轮的消隙采用偏心环调整。数字控制的实现采用单片机控制，各个控制按扭均安装在控制台上，而控制台摆放在易操作的位置，这一点须根据实际情况而定。机床其它零部件的选择考虑到生产效率以及生产的经济性，机床附件如油管、行程开关等，以及第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页标准件如滚珠丝杠、轴承等均选择外购形式。1.3安全保护当机床遇到外部突然断电或自身故障时，由控制电路的设计，机床可动进给轴，冷却电机等如已在“启动”状态者，将进入“停止”状态；如已在“停止”状态的则不可自行进入启动状态，确保了机床的安全。另外由于机床计算机内的控制程序是“固化”在芯片中的，而零件加工程序是由电池供电保护的，所以，意外断电或故障时，不会丢失计算...
