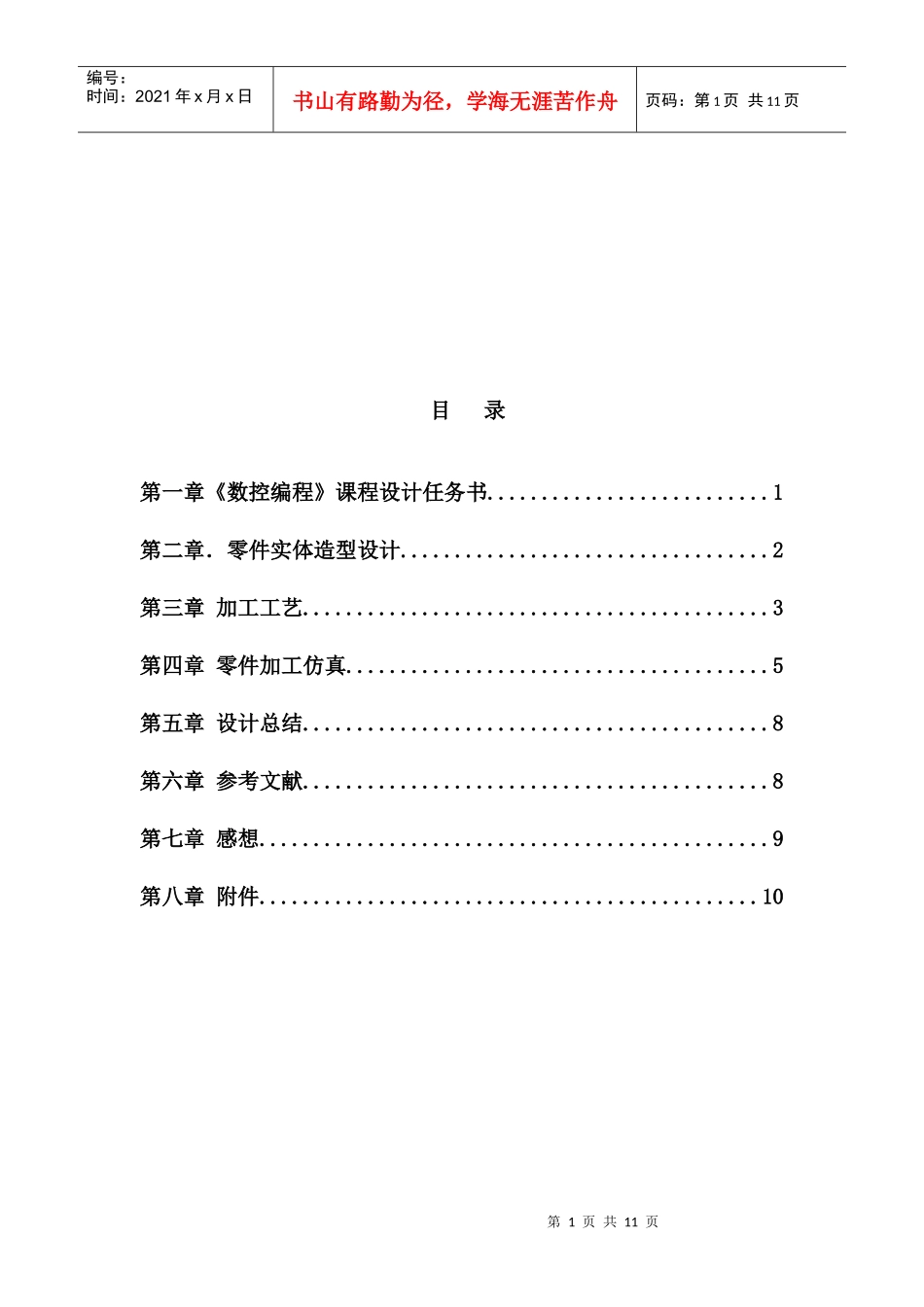

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页目录第一章《数控编程》课程设计任务书..........................1第二章．零件实体造型设计..................................2第三章加工工艺...........................................3第四章零件加工仿真.......................................5第五章设计总结...........................................8第六章参考文献...........................................8第七章感想...............................................9第八章附件..............................................10第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页第一章《数控编程》课程设计任务书1.1课程设计概述《数控编程》课程设计实训是机械设计制造及自动化专业的必修课程之一，它可以提高学生的动手能力，丰富学生的理论知识。是一门理论与实践相结合的综合性专业基础课通过《数控编程》课程设计实训的学习，要求学生能够独立设计箱体和型腔壳体类零件，能独立完成零件的实体造型，绘制工程图，并能够合理的选择卡具和加工设备，分析加工工艺，独立完成数控编程，生成NC代码，最终完成零件的加工。本课程设计不仅提高了学生的设计能力，绘图能力，编程能力，还可以锻炼其机床操作能力，对今后的工作和学习打下坚实的基础。1.2设计目的通过本次课程设计，了解并掌握利用pro/E软件对零件进行结构设计能力，计算机绘图能力及掌握计算机辅助制造过程和方法，培养自动编程的技能。掌握数控机床进行机械加工的基本方法，巩固数控加工编程的相关知识，将理论知识与实际工作结合起来，并最终达到能够独立从事数控加工程序编制的工作能力。1.3设计任务根据本任务书提供的零件图及相关技术要求，用pro/E软件完成零件设计，工程图绘制，零件工艺分析，加工工序卡的编制，用pro/E或MasterCAM软件进行数控加工程序的编制，最后用华中HNC-21M数控机床加工出所设计工件。课程设计题目不限，但内容需满足设计要求。1.4设计要求1)绘制零件图。了解该零件在部件或总成中的位置和功用，以及部件或总成对该零件提出的技术要求；找出其主要技术要求和技术关键，并在下面拟定工艺规程时予以考虑；对所加工的零件进行结构工艺性分析，分析其结构特点；检查所给零件图的完整性和正确性，完成该零件的实体结构设计并按照机械制图标准绘制其零件图；2)编制零件数控加工工艺规程。在对零件进行详细分析的基础上，按照数控加工工艺确定原则，确定整个零件的加第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页工工艺规程，确定毛坯，确定加工的工艺基准；拟定零件的工艺路线，包括确定各加工表面的加工方法、正确划分加工阶段、合理安排加工工序的顺序、选择工装、刀具、量具，并对其加工工艺参数进行确定；确定对刀点和换刀点。3)确定夹具及夹紧方案。对某一道相对复杂的工序，在确定定位装夹方案的基础上，选择一个合适的夹具，完成本工序的加工。该夹具应具有定位可靠，装卸方便、操作安全方便省力、夹紧可靠且适当等特点，适合于数控机床的加工使用。4）确定零件设计原点与加工原点。对将进行数控加工的工序，确定加工零点、换刀方式，确定其编程坐标系，并最终通过绘制数控加工编程坐标系的方式予以明确。标识对刀点和换刀点。5）编制零件加工工艺并编制数控加工程序。参照数控加工编程坐标系图，按照数控加工工艺规程，采用自动编程方式对该工序进行数控程序的编制，生成NC代码，并在数控仿真软件上进行调试。6）现场加工。将已经调试好的零件加工程序导入数控机床，安装好所需刀具，夹紧工件，对刀找到编程原点，进行数控加工。7）编写课程设计说明书。设计说明书需打印：正文：宋体五号，单倍行距；页眉：宋体小五号，内容包括班级姓名《数控编程》课程设计说明书字样；设计结果包括：设计任务书，设计思路，设计步骤，设计过程的说明和阶段结果，并附有零件实体模型图，工程图，工艺分析方案，刀具和夹具选择方案...
